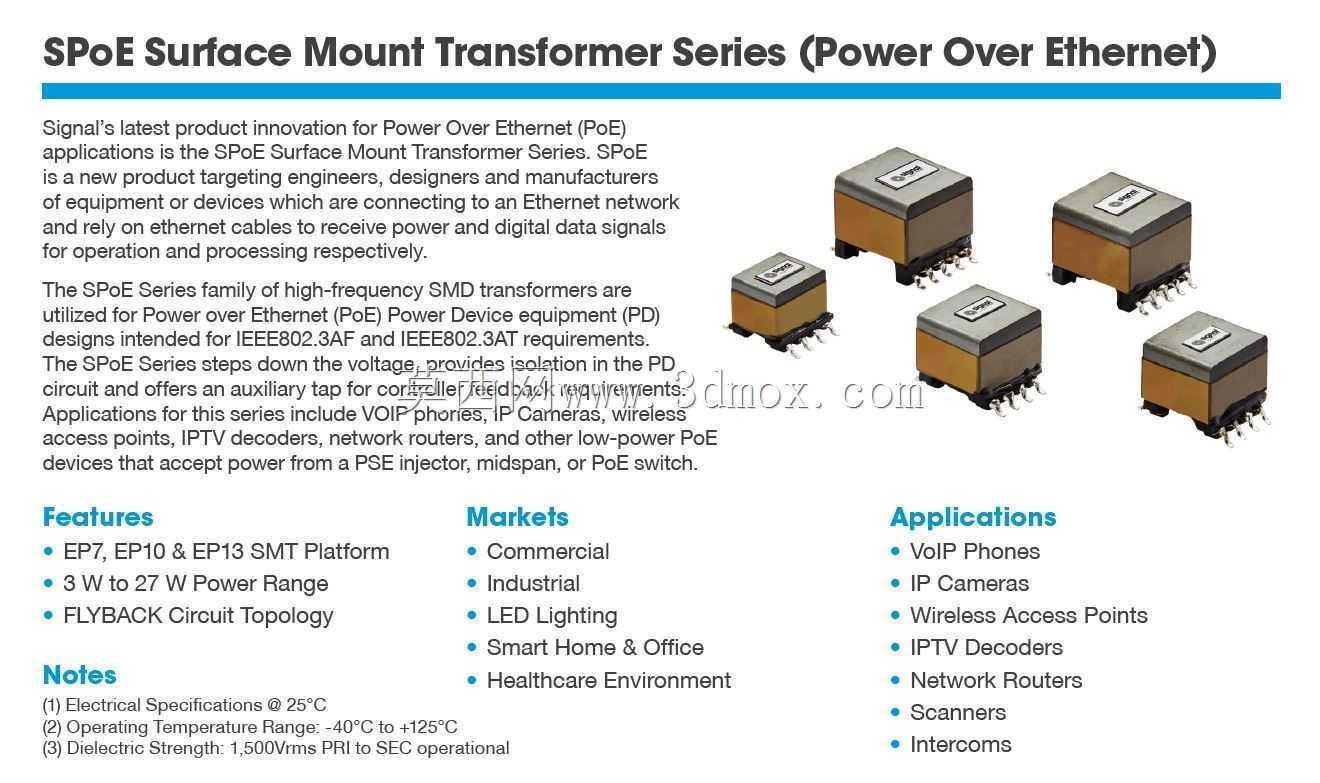

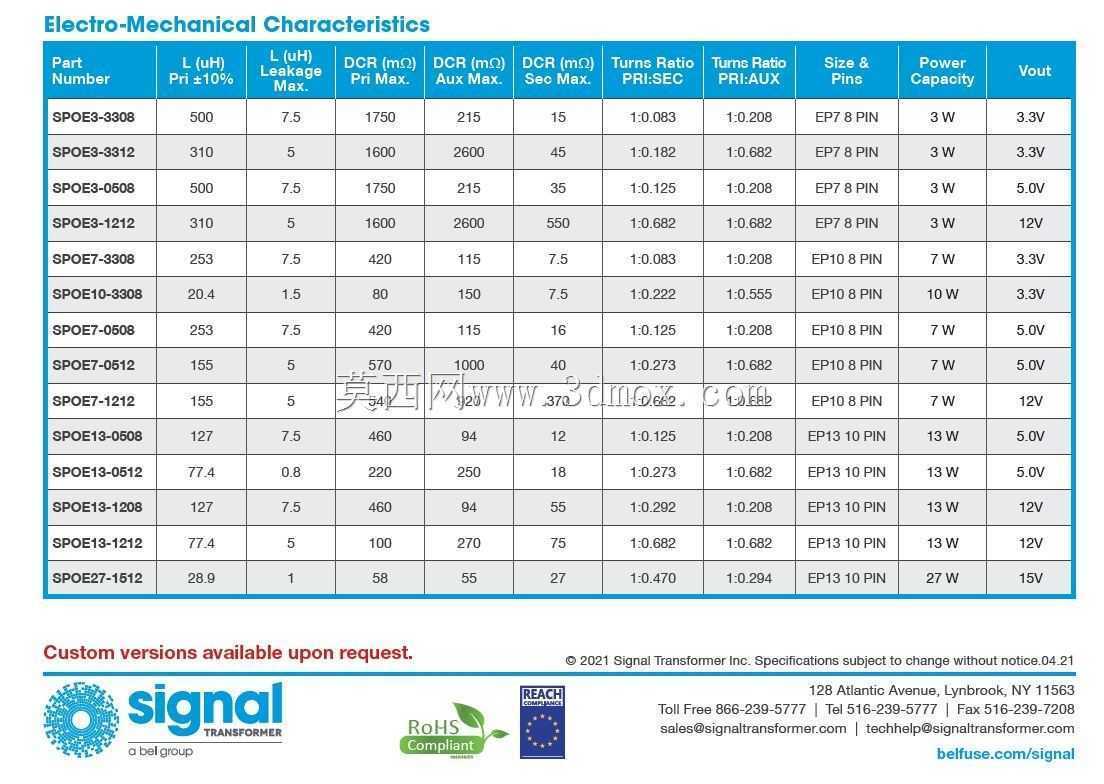

在PoE以太网供电系统的硬件选型环节,这款10瓦功率等级的供电变压器是终端受电设备与供电端设备之间的核心磁耦合部件,日常在网络安防摄像头、工业以太网采集节点、桌面型无线AP这类不需要额外布设强电供电线路的场景里应用极广,做这类设备的结构设计时,往往需要提前把这类磁件的安装边界、引脚排布、外形干涉风险全部校核到位,避免后期打样出现PCB布局冲突、外壳装配间隙不足的问题。从实际电路功能来看,这款器件承担着两个核心作用,一是实现供电端与受电端之间的电气隔离,阻断不同设备之间的地电位差串扰,避免共模干扰顺着网线传导影响数据传输稳定性,二是完成直流供电功率的耦合传输,在满足10瓦功率输出的前提下,适配IEEE802.

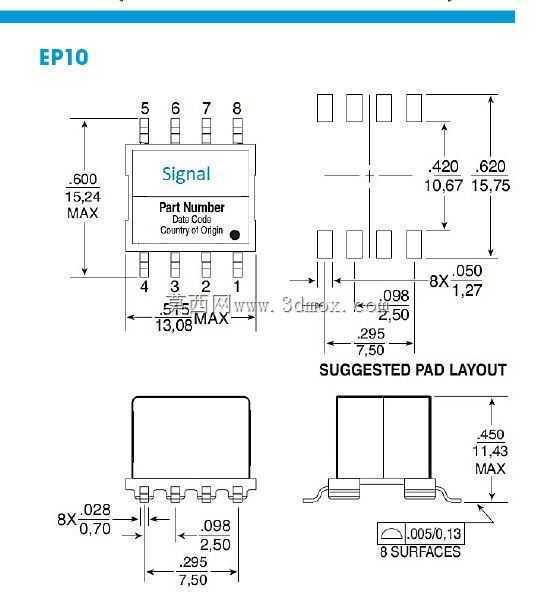

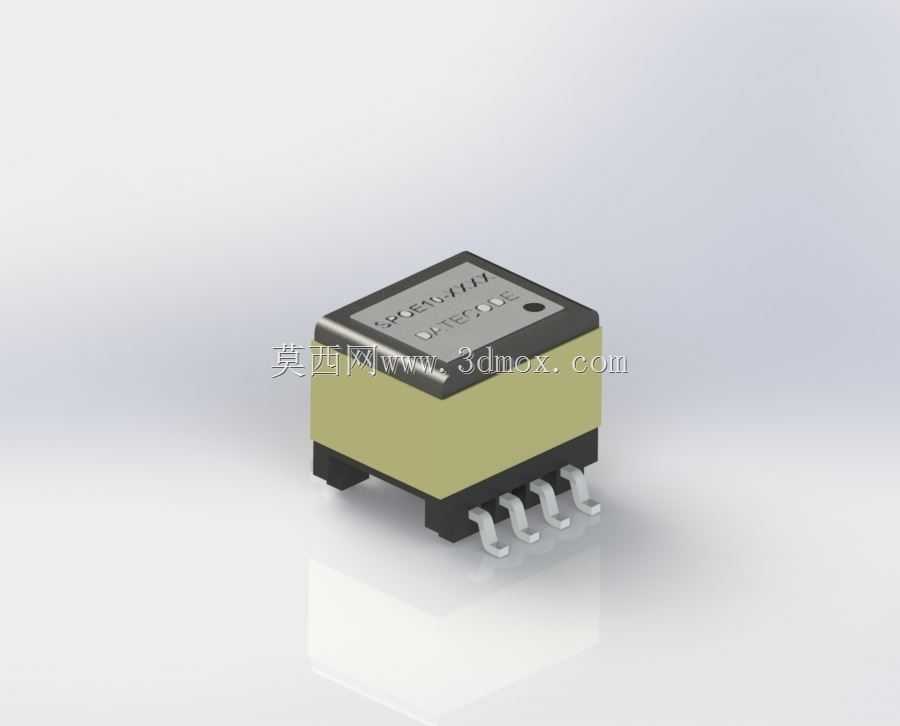

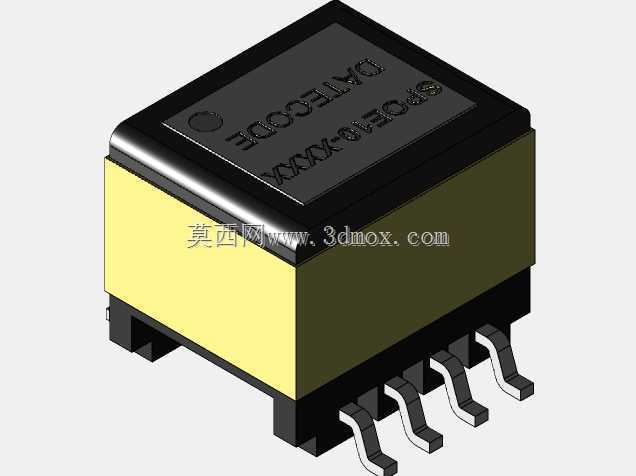

3at标准下1型PoE设备的电流传输范围,对应供电端44V到57V的输出电压区间,即便网线存在一定长度带来的线路压降,受电端依然能获得稳定的供电输入,不会出现功率不足导致的设备重启、传输丢包问题。做这款器件的三维建模时,首先要还原的就是贴片式安装的引脚结构,所有引脚的共面度公差需要控制在贴片工艺允许的范围内,引脚的宽度、相邻引脚的间距完全匹配常规SMT回流焊的工艺要求,避免出现引脚间距过小导致的焊锡桥连、引脚偏移导致的虚焊问题。磁芯与绕组的外部包裹塑壳做了规整的立方体外型设计,没有多余的突出结构,方便在PCB布局时和周边的阻容件、网口接口器件做紧凑排布,塑壳的底部做了贴合PCB板面的平整定位面,
贴装时可以借助塑壳底部和PCB的贴合面辅助定位,减少贴装偏移的概率。从安装边界来看,建模时需要预留出器件周边的焊接操作空间,以及塑壳上方的安全绝缘距离,避免器件和上方的金属屏蔽罩、结构外壳出现安全距离不足的问题;引脚的伸出长度做了精准的还原,既保证焊锡能够充分包裹引脚形成可靠的焊点,也不会因为引脚过长导致和PCB背面的布线出现干涉。实际做设备结构校核的时候,还要考虑这类磁件在工作时的轻微发热膨胀量,在器件和周边塑料结构件之间预留微小的膨胀间隙,避免长期工作后热胀挤压周边器件导致结构变形。另外这款器件的磁路做了闭合式设计,外部漏磁控制在较低水平,建模时还原的金属屏蔽塑壳结构也能进一步降低漏磁对周边高速信号走线的干扰,
所以在布局时不需要额外预留过大的磁干扰避让距离,能够帮助设计人员压缩PCB的整体尺寸,让终端设备做得更加紧凑。很多刚接触PoE设备设计的工程师容易忽略这类磁件的实际外形公差,直接按照器件手册的二维尺寸做布局,往往会忽略塑壳的脱模斜度、引脚的成型圆角这些细节,导致实际装配时出现干涉,而精准的三维模型能够把这些细节全部还原,在设计阶段就把所有干涉风险排除,减少后期打样改板的次数。在工业现场的PoE组网场景里,这类变压器往往要适应宽温工作环境,所以模型还原的塑壳壁厚也匹配了工业级器件的强度要求,能够承受一定的机械振动和温度循环冲击,不会因为长期在工业现场的复杂环境下工作出现塑壳开裂、引脚脱焊的问题。做网口部分的结构堆叠设计时,这款变压器可以直接布置在RJ45网口的后方,和网口的内置滤波电路形成配合,进一步提升网口的抗干扰能力,模型的尺寸设计刚好适配常规网口后方的布局空间,不需要额外调整板上的器件排布位置,能够大幅缩短硬件设计的周期。
