Bel7瓦POE以太网供电变压器结构设计

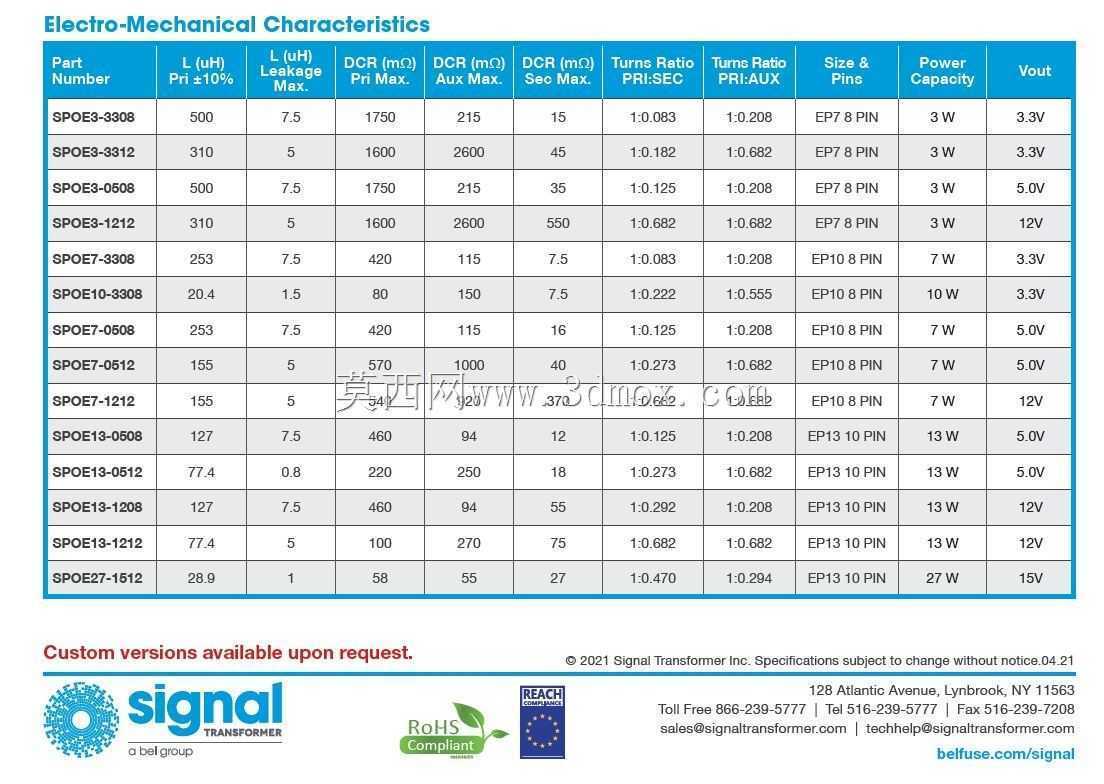

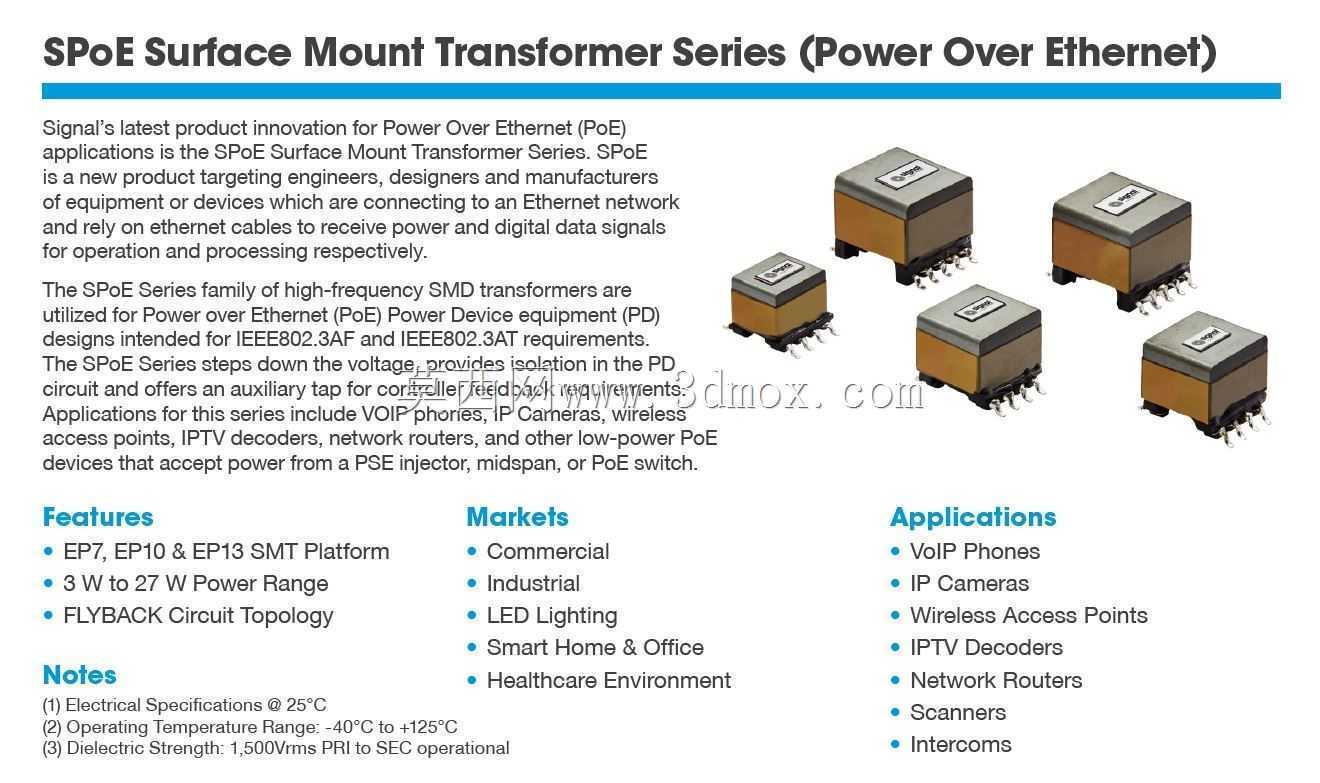

　　在以太网终端设备的供电架构设计中，POE变压器是兼顾信号耦合与功率传输的核心磁性元件，这款7瓦功率等级的POE变压器，主要适配1型受电设备的供电需求，对应IEEE802.3at标准下的功率传输规范，可在标准网线布线场景下，同时完成以太网差分信号的耦合传输与直流供电的隔离转换，省去终端设备单独布设供电线路的成本，常见应用场景包括桌面式AP、小型网络摄像头、低功耗门禁终端、嵌入式物联网网关这类需要通过网线同时获取数据链路与电力供应的设备。

　　从实际电路功能来看，这款变压器的核心作用分为几个层面：首先是信号端的阻抗匹配，针对以太网差分对100Ω的特性阻抗做绕组匹配设计，保证百兆/千兆以太网信号在传输过程中的回波损耗、插入损耗满足协议要求，避免信号畸变导致的链路丢包；其次是电气隔离，通过绕组间的绝缘结构实现PSE供电端与PD受电端的电气隔离，隔离耐压满足网络设备的安规要求，避免共模干扰、浪涌电压串入受电设备侧造成芯片损坏；再者是功率传输，在信号耦合的同时，将PSE端输出的44V-57V直流电压通过绕组中心抽头的结构馈送到网线链路中，在受电端再通过同规格变压器的中心抽头完成直流分量的提取，根据网线长度带来的线路压降，受电端可获得37V-57V的输入电压范围，对应123mA-189mA的工作电流，刚好覆盖7瓦功率的稳定输出区间。

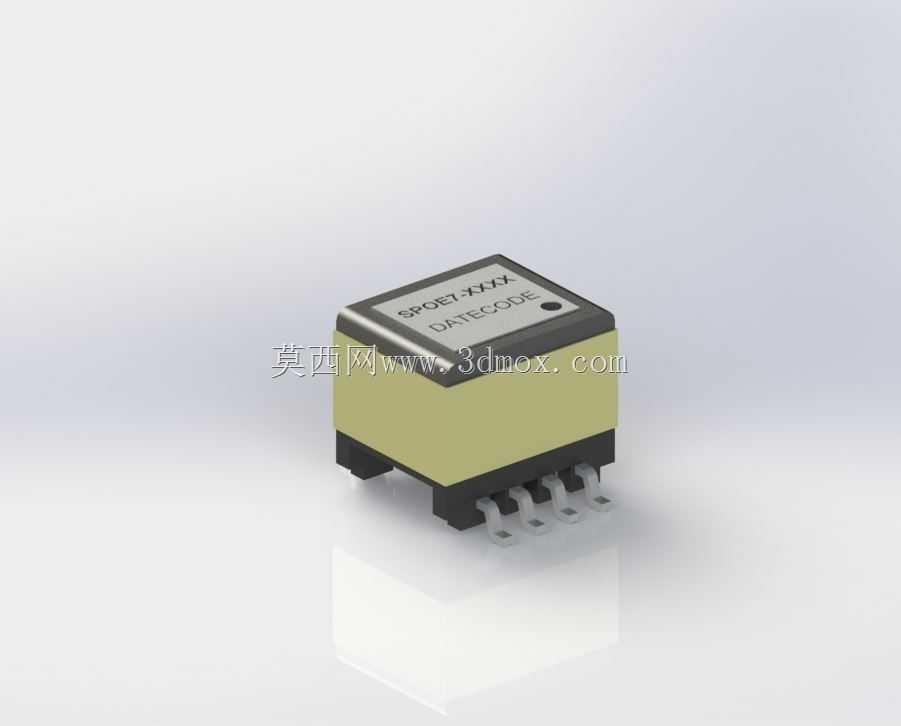

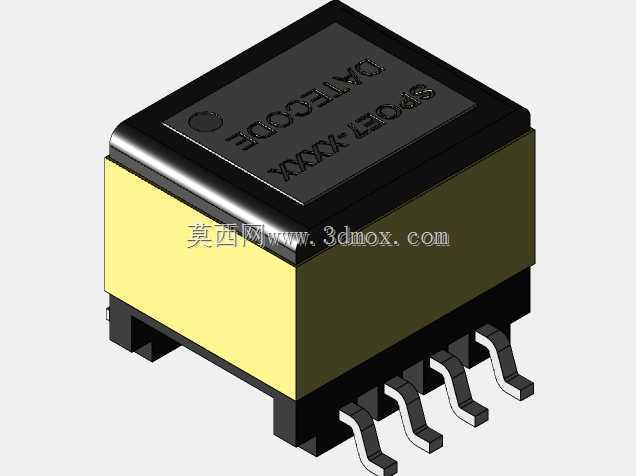

　　从结构设计思路来看，这款变压器采用贴片式SMD封装结构，磁芯选用低损耗功率铁氧体材质，绕组采用多层漆包线绕制结构，初次级绕组之间设置绝缘隔离层满足安规爬电距离要求，外壳采用耐高温阻燃工程塑料注塑成型，顶部丝印区域预留型号、批次码的标识位置，底部引脚采用鸥翼型贴片引脚设计，引脚间距符合标准表面贴装器件的焊盘布局规范，可适配常规SMT回流焊工艺的生产要求，不需要额外的手工焊接工序，适配批量生产线的贴片加工流程。

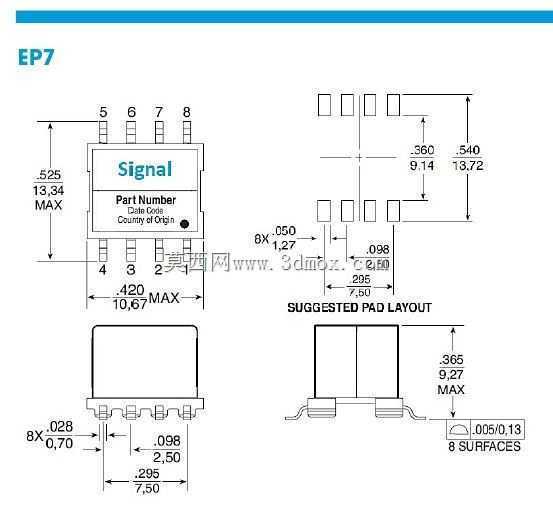

　　在安装边界与尺寸适配层面，这款变压器的外壳长宽尺寸控制在常规贴片网络变压器的通用尺寸区间内，本体高度适配薄型终端设备的内部堆叠空间，不会对周边器件的布局造成干涉；引脚的共面度满足SMT贴装的精度要求，焊接后焊点的应力分布均匀，可承受常规工业场景下的振动、温度循环冲击，不会出现引脚脱焊、绕组松动的问题。在PCB布局时，需要注意将变压器放置在靠近RJ45网口的位置，缩短差分走线的长度，差分对走线做等长处理，同时在变压器下方避免布设其他高速信号线，减少绕组漏磁对周边信号的干扰；中心抽头的滤波电容需要就近放置在引脚侧，保证供电回路的阻抗最小，优化供电纹波表现。

　　实际选型应用中，这款7瓦等级的POE变压器不需要额外的散热结构设计，自身的磁芯损耗与绕组铜耗在额定功率下的温升满足工业级设备的工作温度要求，可在-40℃到85℃的环境温度区间内稳定工作，适配室外小型网络终端、工业现场嵌入式采集终端这类宽温工作场景的需求。绕组的漏感、分布电容参数经过针对性优化，既保证了高速以太网信号的传输带宽，又能抑制共模电磁干扰的向外辐射，帮助终端设备顺利通过EMC相关测试，减少整机设计中的电磁兼容整改工作量。
