iNRCORE MIL-STD-1553单台总线通信变压器结构

　　在航空航天、车载军用电子、工业高可靠通信控制场景中，MIL-STD-1553总线是应用极广的时分制指令/响应式串行数据总线，这类总线的物理层信号耦合、阻抗匹配、电气隔离环节，核心依赖专用的总线通信变压器完成信号链路的可靠搭建，本次建模的这款单台1553总线变压器，就是针对单通道总线节点设计的直插式耦合器件，适配各类需要接入1553总线的终端设备、总线耦合器、远程终端接口板卡的硬件设计需求。

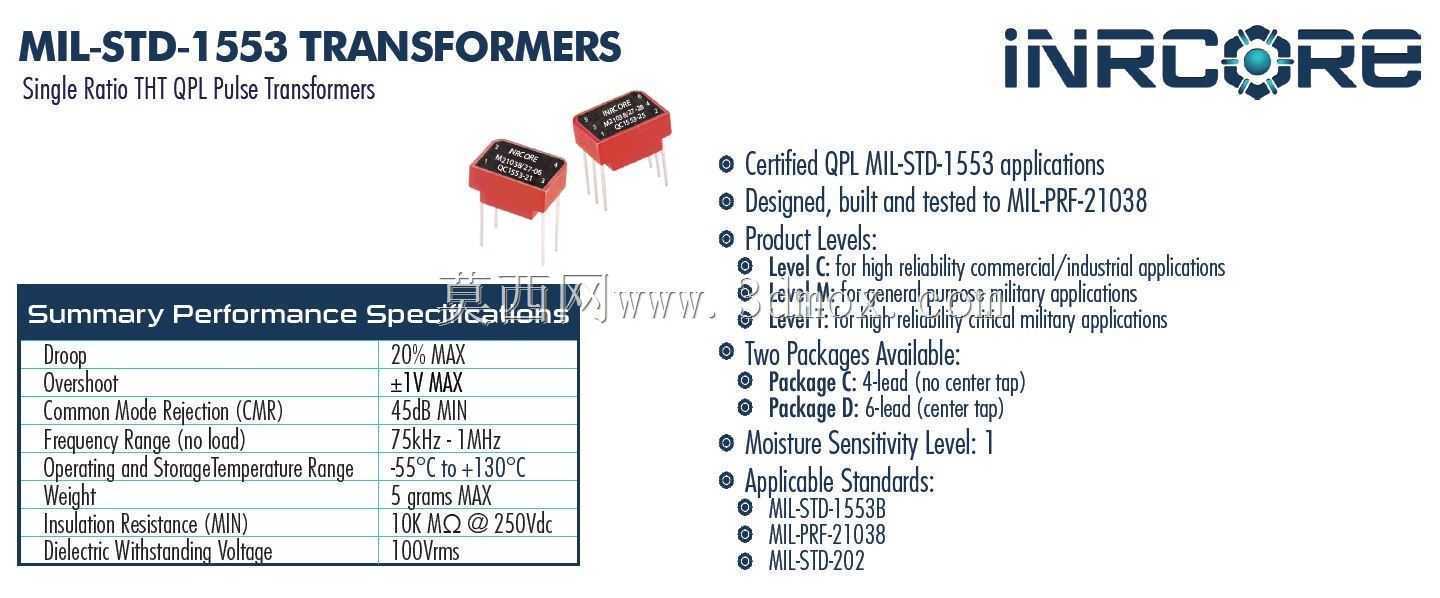

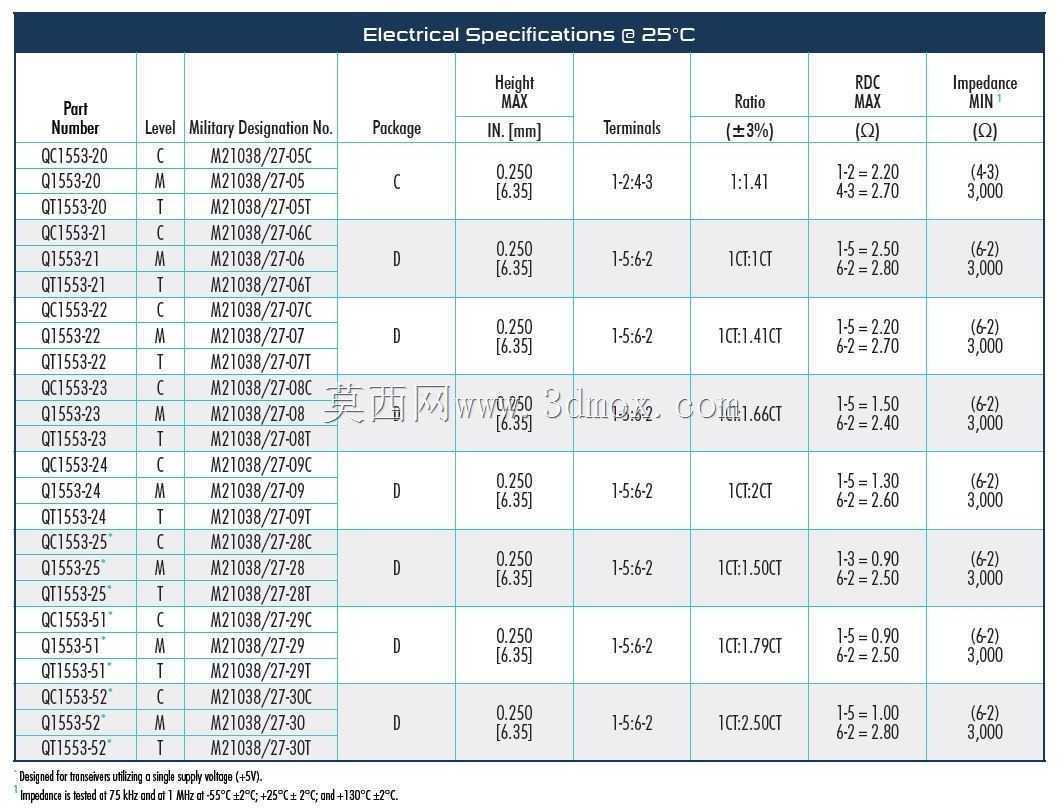

　　从实际功能特性来看，这款器件的变比设计为1:1.41，公差控制在±3%范围内，没有设置中心抽头，能够精准匹配1553总线规定的阻抗匹配要求，在总线信号传输过程中，既可以完成总线侧与终端侧的电气隔离，阻断不同板卡、不同设备之间的共模干扰传导，也能对总线传输的曼彻斯特编码信号进行无畸变的耦合传递，避免信号反射、波形失真导致的总线通信误码，满足高可靠场景下长时间稳定运行的要求，适配严苛的工业级、军品级工作环境下的信号传输需求。

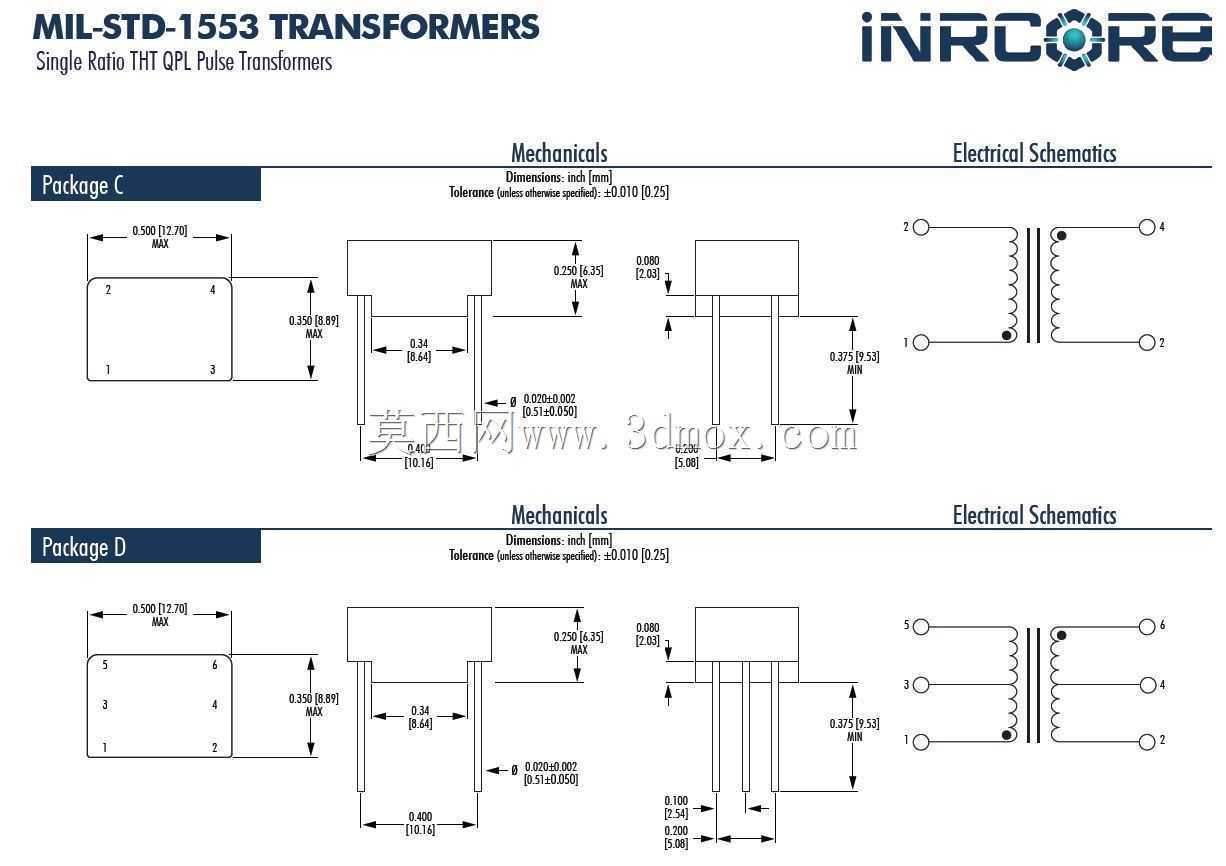

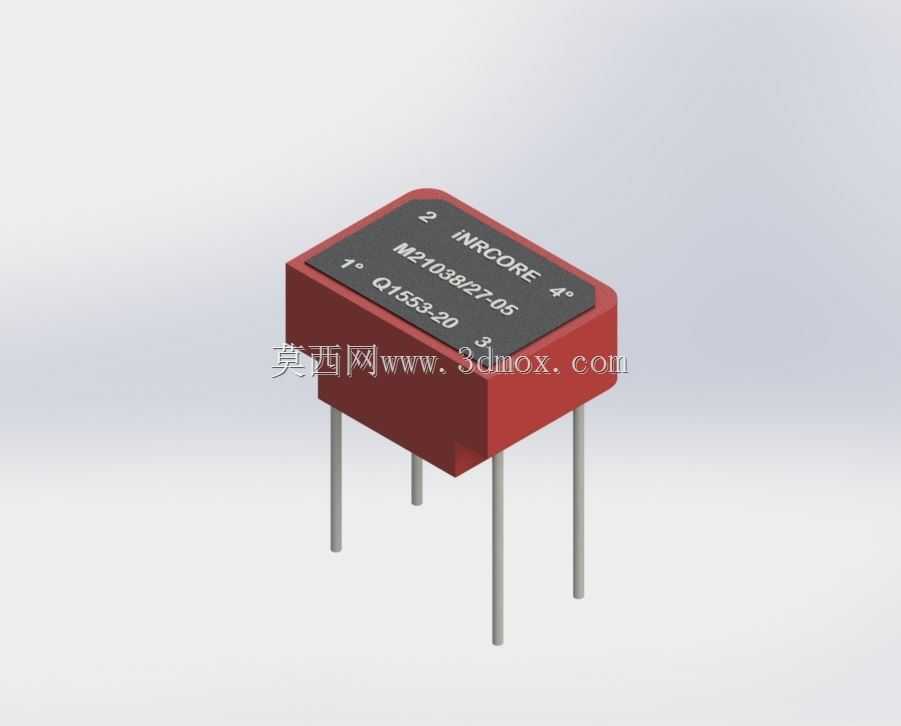

　　建模过程中首先还原了器件的实际外形结构：主体采用灌封式矩形封装结构，顶部为标识印刷平面，清晰标注引脚定义与器件型号信息，封装本体采用耐高温的绝缘灌封材料成型，四个直插式金属引脚从封装底部垂直引出，引脚间距符合标准直插器件的排布规范，能够直接适配标准PCB焊盘的封装设计，不需要额外调整安装孔位。建模时严格还原了引脚的直径、伸出长度，以及封装本体的长宽高尺寸，确保在PCB布局仿真、结构件干涉检查过程中，模型的尺寸边界与实物完全一致，避免出现结构设计阶段的尺寸偏差。

　　从安装边界的设计考量来看，这类直插式变压器在板卡安装时，需要预留的空间不仅包含封装本体的投影区域，还要考虑引脚焊接后的焊盘占用空间，以及器件本体距离周边高大元器件的安全电气间隙，建模时特意保留了封装底部与PCB板面之间的微小间隙，还原实际波峰焊、手工焊接后的安装状态，方便结构设计人员在进行整机布局时，准确核算板卡堆叠、机箱内部的空间占用，避免出现器件与机箱壳体、相邻板卡、走线槽的干涉问题。

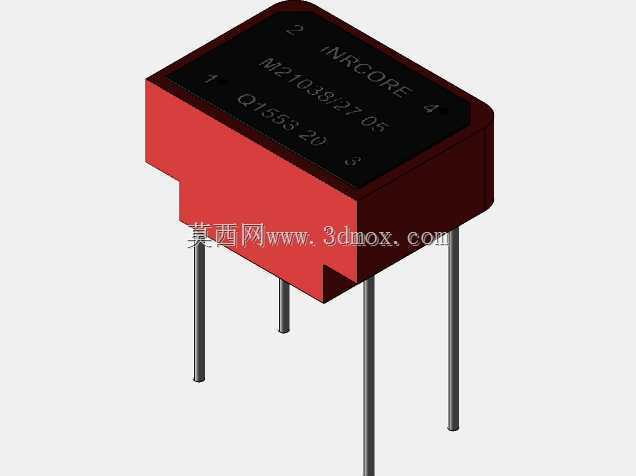

　　设计思路上，这款模型没有做多余的结构简化，完整还原了顶部标识区域的字符排布、引脚的倒角细节、封装本体的边角圆角处理，既保证模型在渲染出图、产品展示时的写实度，也能满足结构设计、PCB布局阶段的精度要求。不同于通用电源变压器的设计，1553总线变压器的磁芯采用高磁导率的射频磁材，能够覆盖1553总线的工作频段，保证信号传输的带宽满足1Mbps的总线传输速率要求，建模时虽然没有拆分内部磁芯与绕组结构，但外部封装的尺寸完全参照实物的实际外形测绘还原，能够满足绝大多数硬件设计、结构设计场景的使用需求。

　　在实际工程应用中，这类单台1553变压器常被用于搭建单通道的总线接口，每台终端设备的1553接口需要搭配对应数量的该类变压器完成信号耦合，部分总线耦合器内部也会集成多颗该型号器件，实现多节点的总线分支连接。建模时充分考虑了不同设计场景的使用需求，模型的坐标系原点设置在器件封装底面的中心位置，与PCB封装的原点对齐，方便设计人员直接导入EDA软件、三维结构设计软件中进行装配，不需要额外调整模型的坐标位置，大幅提升设计阶段的建模效率。

　　从结构细节来看，封装本体的边角做了小尺寸的圆角处理，避免生产、装配过程中边角磕碰导致的封装破损，引脚采用镀锡铜质引脚，具备良好的可焊性与结构强度，能够承受波峰焊过程中的高温冲击，不会出现引脚变形、虚焊的问题。模型还原了引脚与封装本体结合处的密封结构，还原实际器件的灌封密封效果，体现器件的防潮、防盐雾、抗振动的高可靠结构特性，方便设计人员在进行高可靠设备设计时，直观了解器件的结构防护特点，匹配整机的环境适应性设计要求。
