SPDL系列贴片共模扼流圈信号变压器

　　在消费类电子、工业控制板卡、通讯接口电路的PCB设计环节，共模噪声抑制始终是电磁兼容设计的核心痛点，这类SPDL系列贴片式共模扼流圈结构的信号变压器，正是针对平衡信号传输场景开发的EMI/RFI抑制器件，日常选型中常被用于以太网接口、CAN总线、RS485通讯端口的滤波回路，用来滤除传输线对上耦合的共模干扰，同时保证差模信号的无衰减传输，避免通讯丢包、信号失真、设备无法通过EMC认证等常见工程问题。

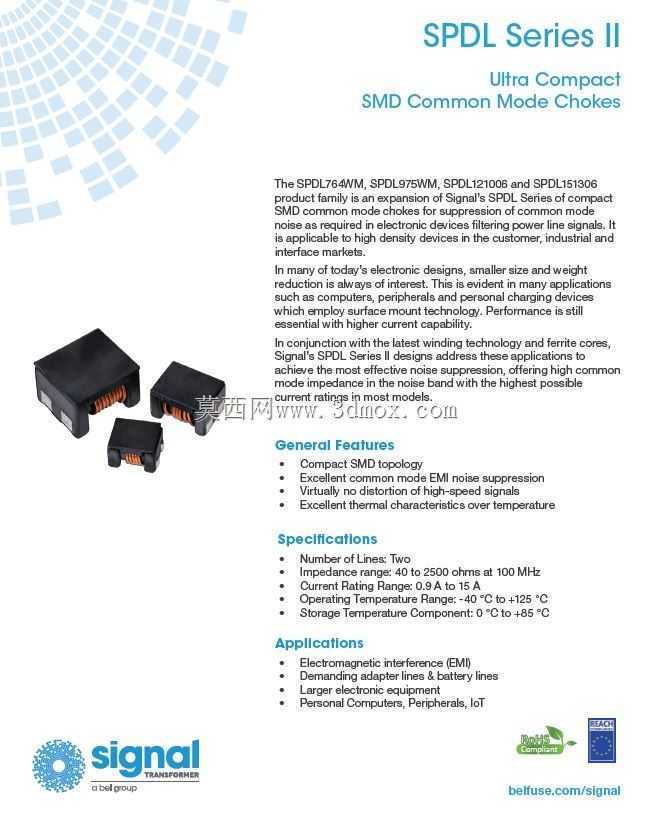

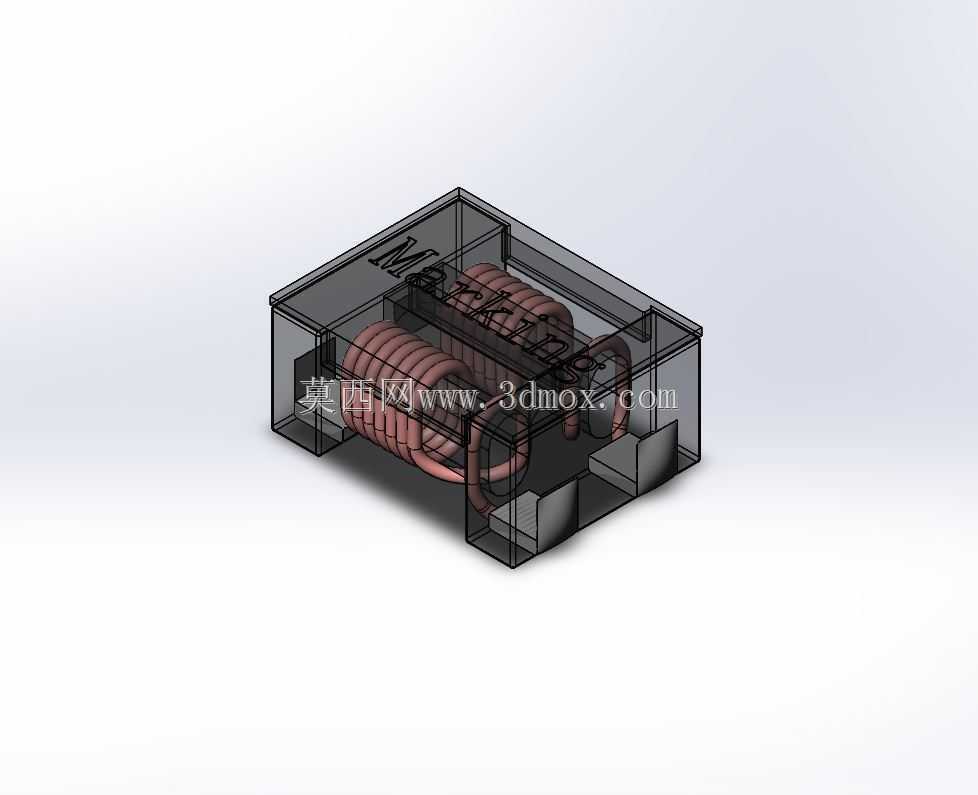

　　从结构设计逻辑来看，这款器件采用半透明塑封外壳包裹双绕组共模电感结构，绕组采用扁平漆包线对称绕制在磁芯上，两个绕组的匝数、线径、绕向完全一致，保证差模信号通过时绕组产生的磁场相互抵消，不会对正常传输的差模信号产生额外衰减，而共模噪声通过时两个绕组产生的磁场同向叠加，呈现高阻抗特性，从而将共模噪声泄放或反射回干扰源，实现噪声抑制效果。外壳采用耐高温的工程塑料注塑成型，表面预留清晰的丝印标识区，用于标注型号、极性、生产批次等信息，外壳底部设计为标准SMD贴片焊盘结构，可直接适配回流焊工艺，无需额外插件工序，匹配SMT生产线的全自动贴装要求，大幅提升板卡组装效率。

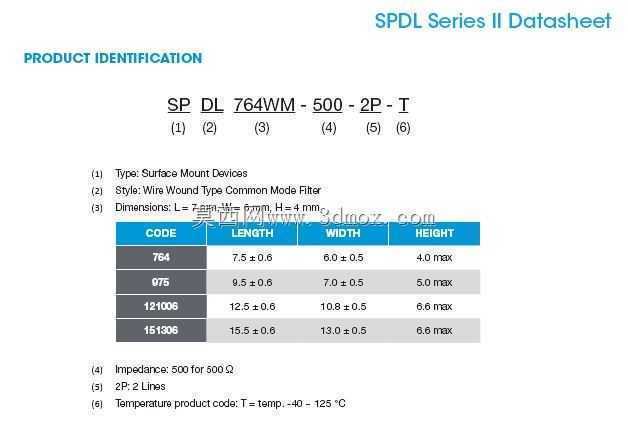

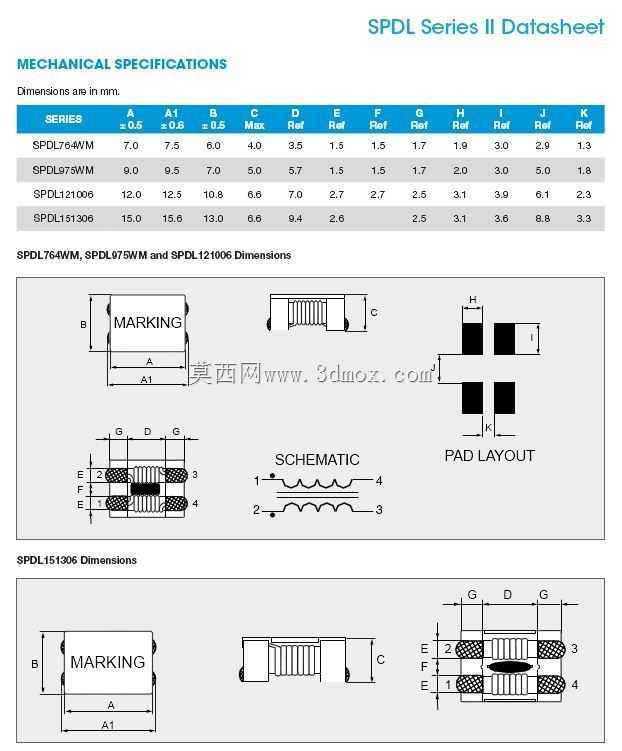

　　在安装边界设计上，这款器件严格遵循SPDL系列121006外壳的标准尺寸规范，焊盘间距、本体长宽高、引脚共面度都满足贴片元件的行业通用公差要求，设计PCB封装时，焊盘尺寸需要略大于器件引脚宽度，保证焊接时焊锡的浸润空间，同时避免焊盘间距过小导致的桥连问题。本体高度控制在低剖面范围内，可适配薄型化电子产品的内部堆叠要求，不会和上方的结构件、屏蔽罩产生装配干涉。器件的塑封外壳具备足够的机械强度，可承受贴装过程中的吸嘴拾取压力、回流焊的高温冲击，以及后续整机装配过程中的机械应力，不会出现外壳开裂、绕组变形、磁芯碎裂等失效问题。

　　从实际应用的选型角度出发，这类共模扼流圈的阻抗参数需要匹配对应信号通道的传输速率，过高的差模阻抗会导致信号边沿变缓、眼图裕量不足，过低的共模阻抗则无法达到预期的噪声抑制效果，设计选型时需要根据端口的工作频率、共模噪声的频段范围选择对应阻抗规格的型号。绕组的额定电流需要满足线路上的最大工作电流要求，避免大电流通过时绕组发热导致磁芯饱和，造成滤波性能下降。这款器件的磁芯采用高磁导率的软磁铁氧体材料，在较宽的频率范围内都能保持稳定的阻抗特性，可覆盖数十kHz到数百MHz的常见共模噪声频段，适配多数工业、消费类电子的端口滤波需求。

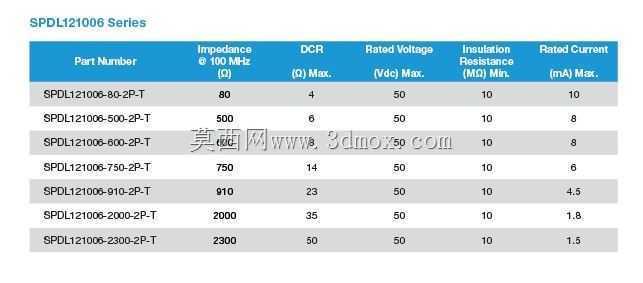

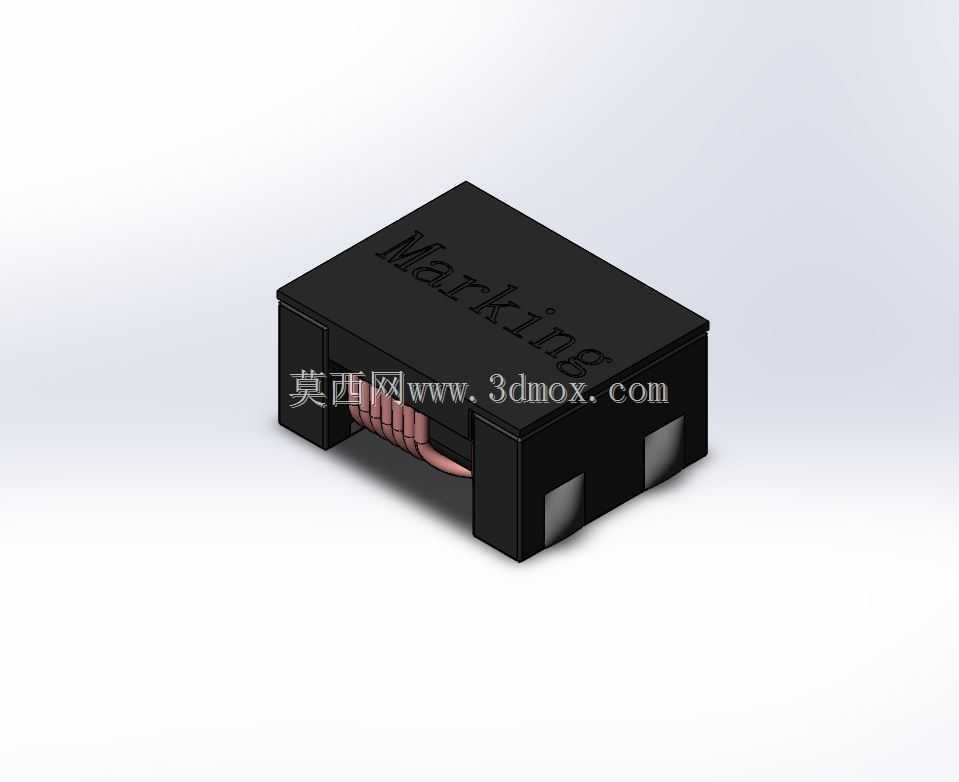

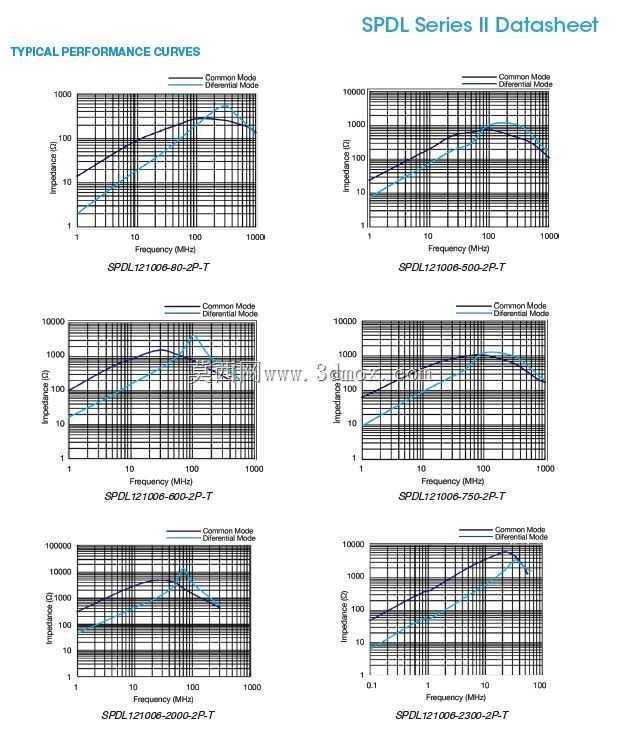

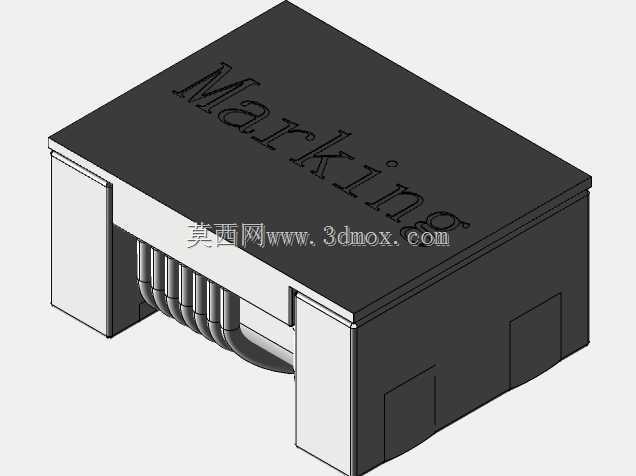

　　在三维建模过程中，这类器件的建模需要重点还原外壳的透明质感、绕组的螺旋绕制形态、焊盘的金属镀层效果，同时严格按照规格书标注的尺寸控制本体与焊盘的相对位置，保证导出的PCB封装可直接用于Layout设计，避免出现封装尺寸错误导致的贴装偏移问题。绕组部分的建模不需要还原每一根漆包线的细节，可通过螺旋扫描特征生成整体绕组形态，既保证视觉上的真实感，也能控制模型的整体文件大小，方便在整机装配中调用。外壳的卡扣、定位柱等细微结构需要准确还原，方便结构工程师在做PCB与壳体的干涉检查时，准确判断器件周边的安全距离，避免后续开模后出现装配顶死的问题。

　　在实际电路调试过程中，这类共模扼流圈通常会和端口的ESD保护器件、差模滤波电容配合使用，构建完整的端口防护滤波电路，共模扼流圈放置在ESD器件的内侧，也就是靠近芯片的一侧，避免ESD脉冲直接冲击后级芯片，同时差模电容放置在共模扼流圈的输出端，和共模扼流圈组合形成LC滤波网络，进一步提升对高频差模噪声的抑制效果。建模时如果需要做整机的EMC仿真，还可以给绕组、磁芯部分赋予对应的材料属性，模拟实际工作状态下的磁场分布，提前预判滤波电路的实际效果，减少后期打样调试的迭代次数。
