Sprecher+Schuh三极交流接触器结构设计

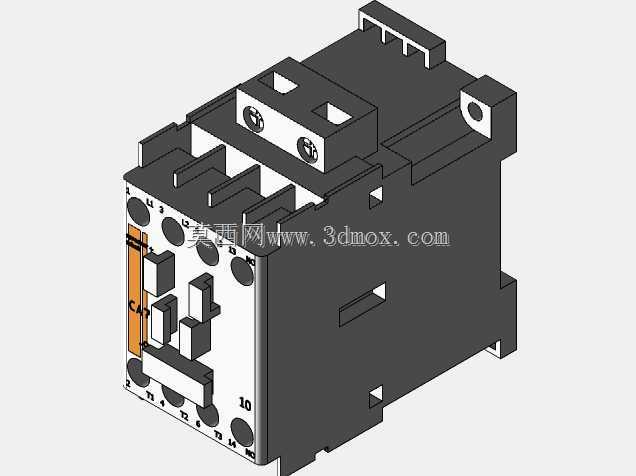

这款三极交流接触器主要面向低压配电与工业控制场景应用，在机床控制回路、小型电机启停回路、自动化生产线配电支路、民用建筑动力配电系统中承担主回路通断的核心功能，可实现小电流控制信号对大电流负载回路的远距离操控，是电气控制系统中使用频率极高的基础执行元件。该产品为三极主触头设计，适配交流50Hz与60Hz两类工频供电场景，可在不同电压等级的控制回路中稳定工作，在额定负载工况下可实现主回路的可靠接通与分断，具备足够的载流余量与灭弧能力，避免触头分断时的电弧烧蚀问题，延长元件的实际使用寿命。从设计思路来看，这款接触器采用模块化的结构布局，上部为电磁驱动机构安装位，内置线圈、静铁芯与动铁芯组件，线圈得电后产生电磁吸力带动动铁芯动作，进而驱动下部的触头支架完成主触头与辅助触头的同步动作；中部为触头系统与灭弧腔室，三极主触头沿壳体横向均匀排布，每极触头独立设置灭弧结构，可快速分断分闸时产生的电弧，避免极间短路与触头烧蚀；下部为接线端子区域，主回路进线与出线端子分别布置在壳体上下两侧，接线位预留充足的操作空间，适配不同规格的接线端子压接需求，同时端子处设置防误触防护结构，避免接线作业时的触电风险。外形设计上采用紧凑的方壳式结构，壳体采用高强度阻燃工程塑料材质，具备良好的绝缘性能与抗冲击能力，可在工业车间的多尘、小幅振动环境下稳定工作；安装边界适配标准35mmDIN导轨安装方式，壳体背部设置导轨卡扣结构，无需额外打孔即可快速卡装在标准电气安装导轨上，同时壳体边角预留固定孔位，也可采用螺钉固定式安装，适配不同的配电柜安装需求。产品侧面设置清晰的触头状态指示标识，可直观显示接触器的分合闸状态，方便现场运维人员快速判断元件工作状态；主触头侧方设置辅助触头扩展位，可根据实际控制需求加装不同触点配置的辅助触头模块，无需更换主体即可拓展常开、常闭辅助触点数量，适配复杂控制回路的接线需求。整体结构设计充分考虑工业现场的安装、运维与扩展需求，各部件装配间隙控制合理，动作部件运动顺畅无卡滞，电磁机构的吸合行程与触头超程参数匹配合理，既保证触头闭合时的接触压力足够，降低接触电阻避免触头过热，又能在分闸时保证足够的触头开距，满足低压回路的电气间隙安全要求。
