外六角套管式膨胀螺栓结构设计

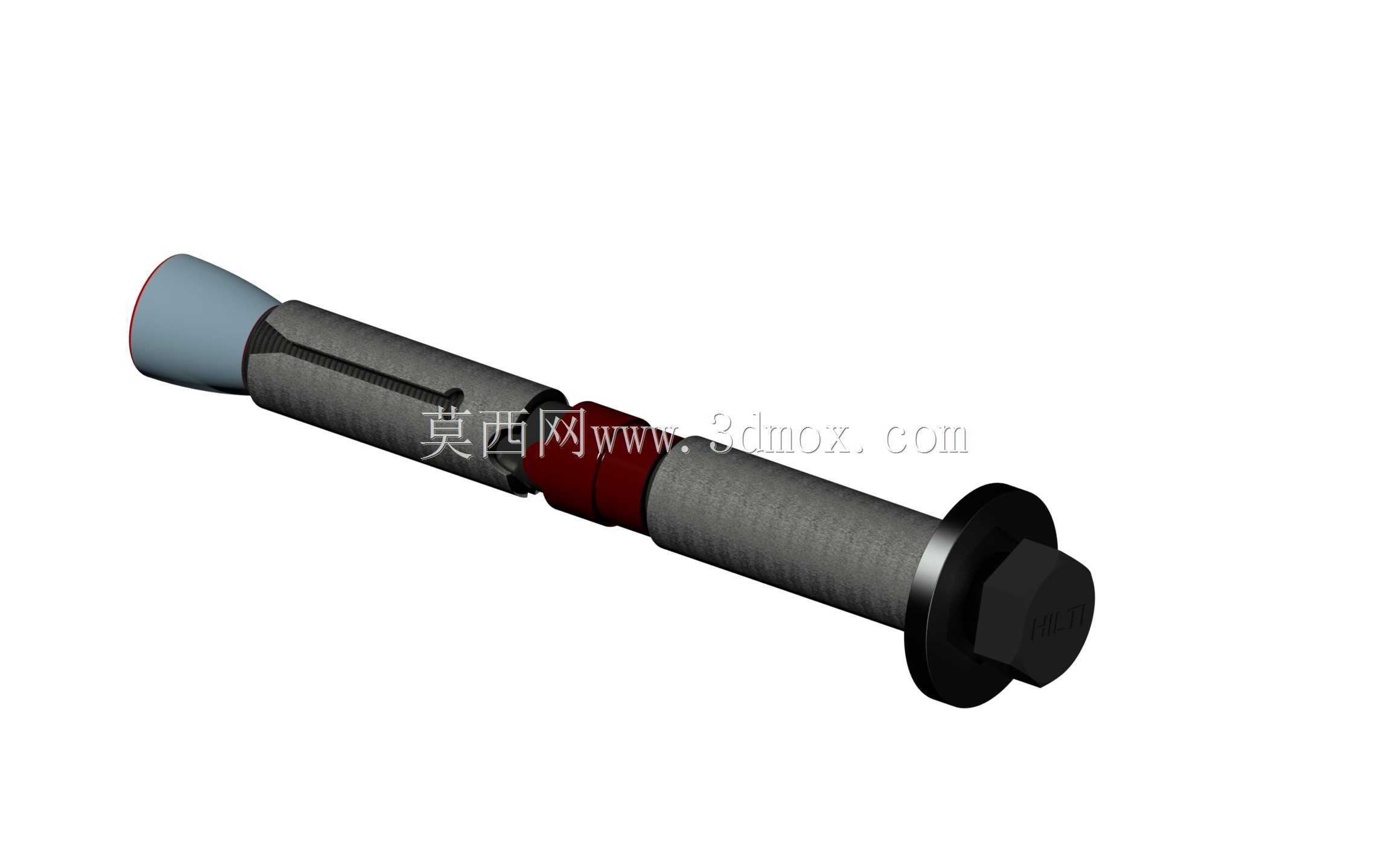

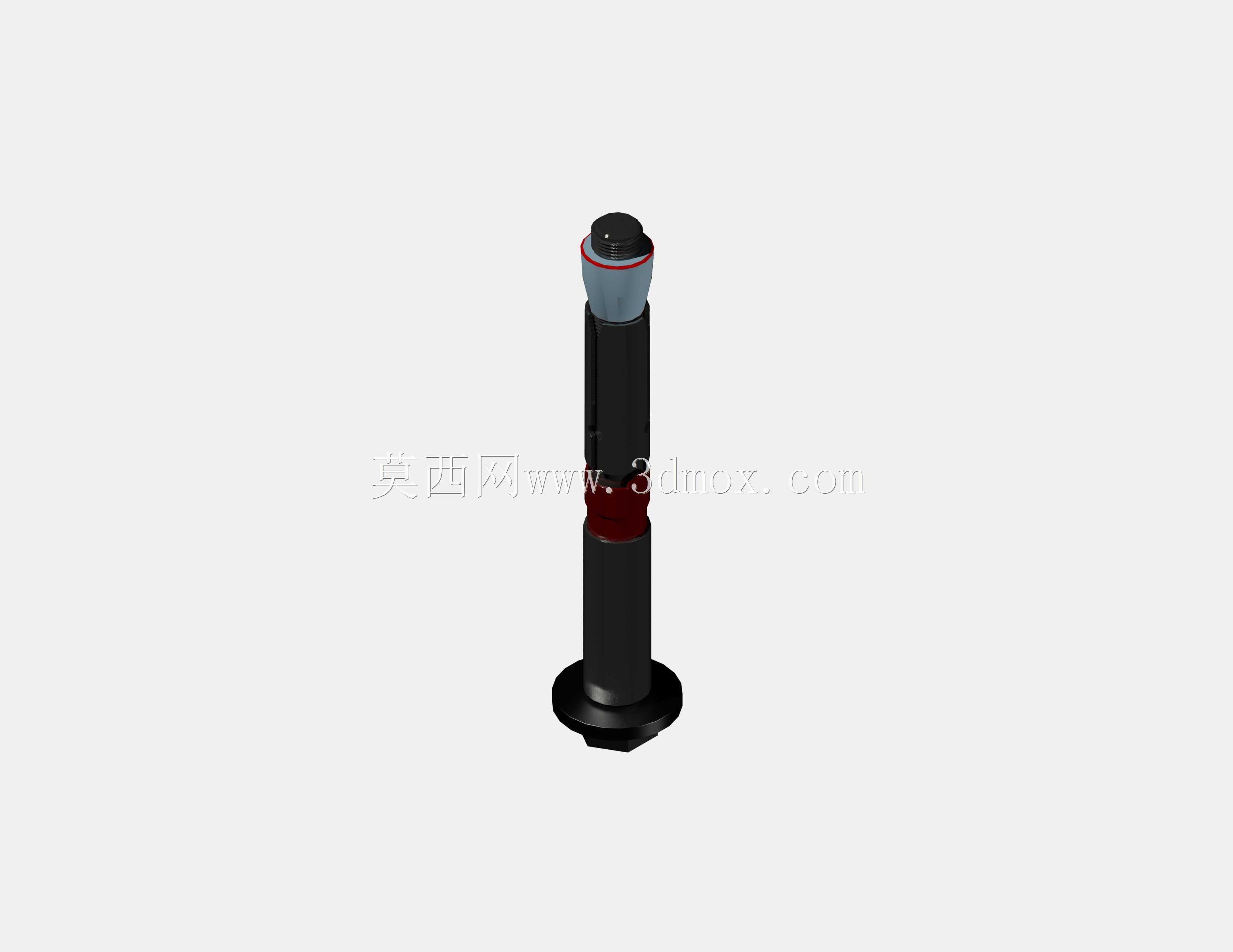

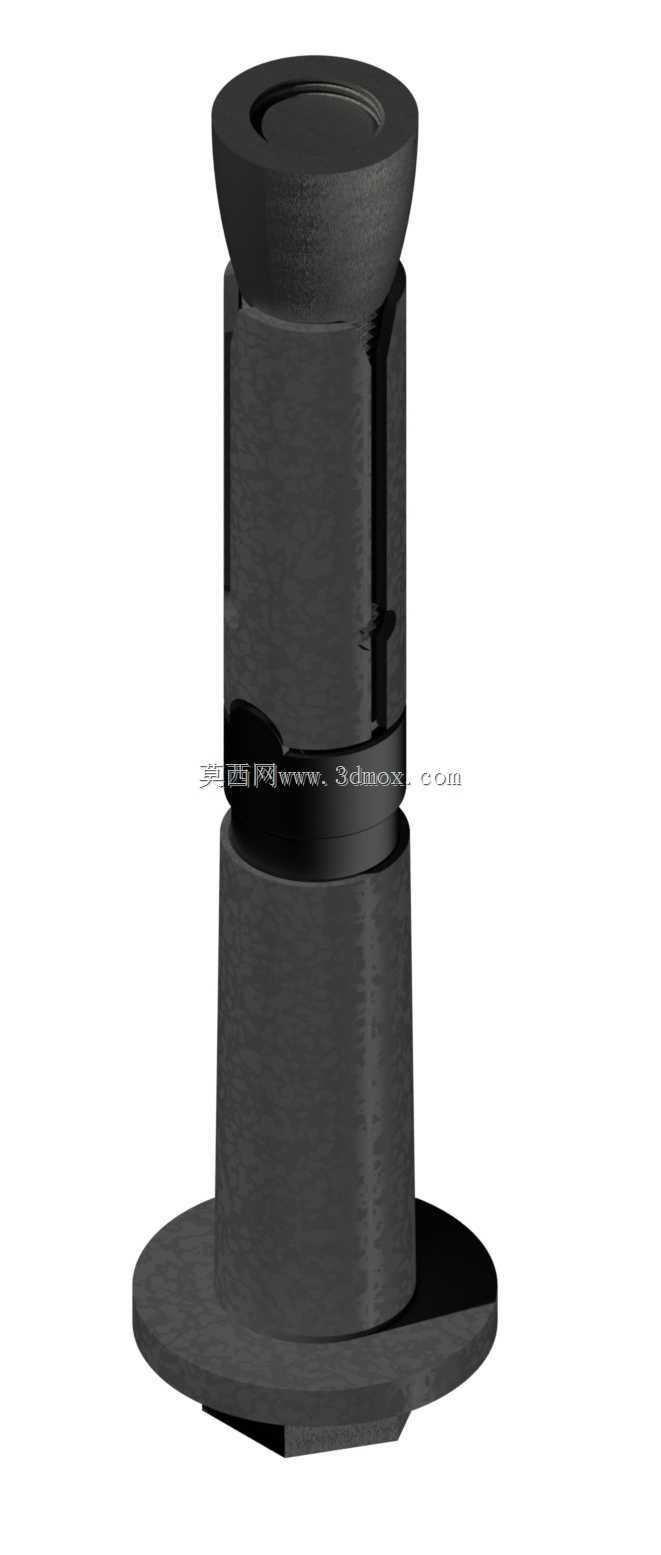

这款膨胀螺栓是建筑安装、家装固定、设备基座锚固场景中极为常用的紧固连接件，主要用于在混凝土、实心砖墙、石材等硬质基层上实现构件的牢靠固定，日常场景中可承载空调支架、壁挂置物架、管线吊卡、轻型设备基座的固定载荷，是装修施工、机电安装、小型工装搭建环节不可或缺的基础五金件。从功能特性来看，该款膨胀螺栓采用经典的套管胀紧工作原理，拧紧端部外六角螺母时，螺栓杆体带动尾端锥形胀头向套管方向移动，锥面会将开有纵向伸缩缝的套管端部向外撑开，使套管外壁与基层钻孔内壁形成极强的挤压力与静摩擦力，同时配合胀头与孔底的抵紧作用，实现多点位的锚固锁止，相比普通自攻螺丝、水泥钉，它的抗拔力、抗振动松动能力更强，能在长期静载或小幅振动工况下保持紧固状态不失效。在设计思路上，这款模型还原了实物的完整装配结构：从尾端到端头依次为导向锥头、带纵向开槽的膨胀套管、防滑止退垫圈、外六角拧紧螺母，各部件的配合间隙做了符合实际装配公差的还原，开槽套管的缝长、锥头的锥度都经过适配常规钻孔尺寸的匹配设计，既保证胀开时套管能均匀形变，不会出现局部应力过大导致套管断裂的问题，也能避免锥度过小造成胀紧力不足、容易松脱的缺陷。从外形尺寸与安装边界来看，该款膨胀螺栓适配常规的冲击钻钻孔口径，钻孔深度只需略大于螺栓整体植入长度即可完成安装，安装时需先清理钻孔内的粉尘碎屑，将整支螺栓连带套管敲入钻孔至垫圈贴合被固定件表面，再用扳手匀速拧紧螺母，待扭矩达到对应规格的推荐值即可完成固定；模型还原了杆体的螺纹段长度、套管壁厚、六角头的对边尺寸等关键参数，端头的法兰垫圈设计增大了与被固定件的接触面积，能分散压紧应力，避免软质被固定件表面被压损，套管外壁的细微粗糙纹理设计也进一步提升了与钻孔壁的摩擦阻力，强化锚固的可靠性。
