建筑顶部面板与隔离器安装支撑结构

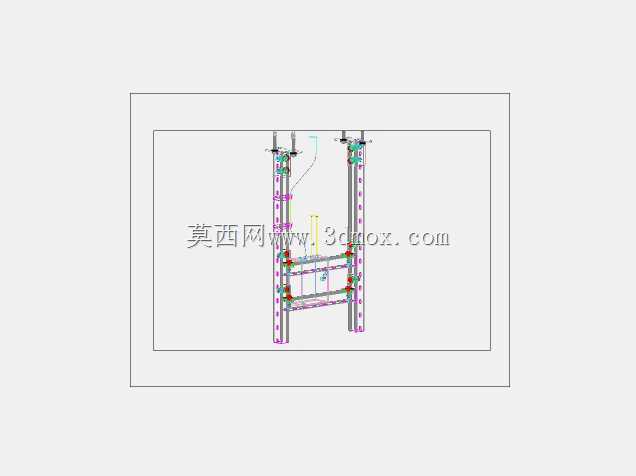

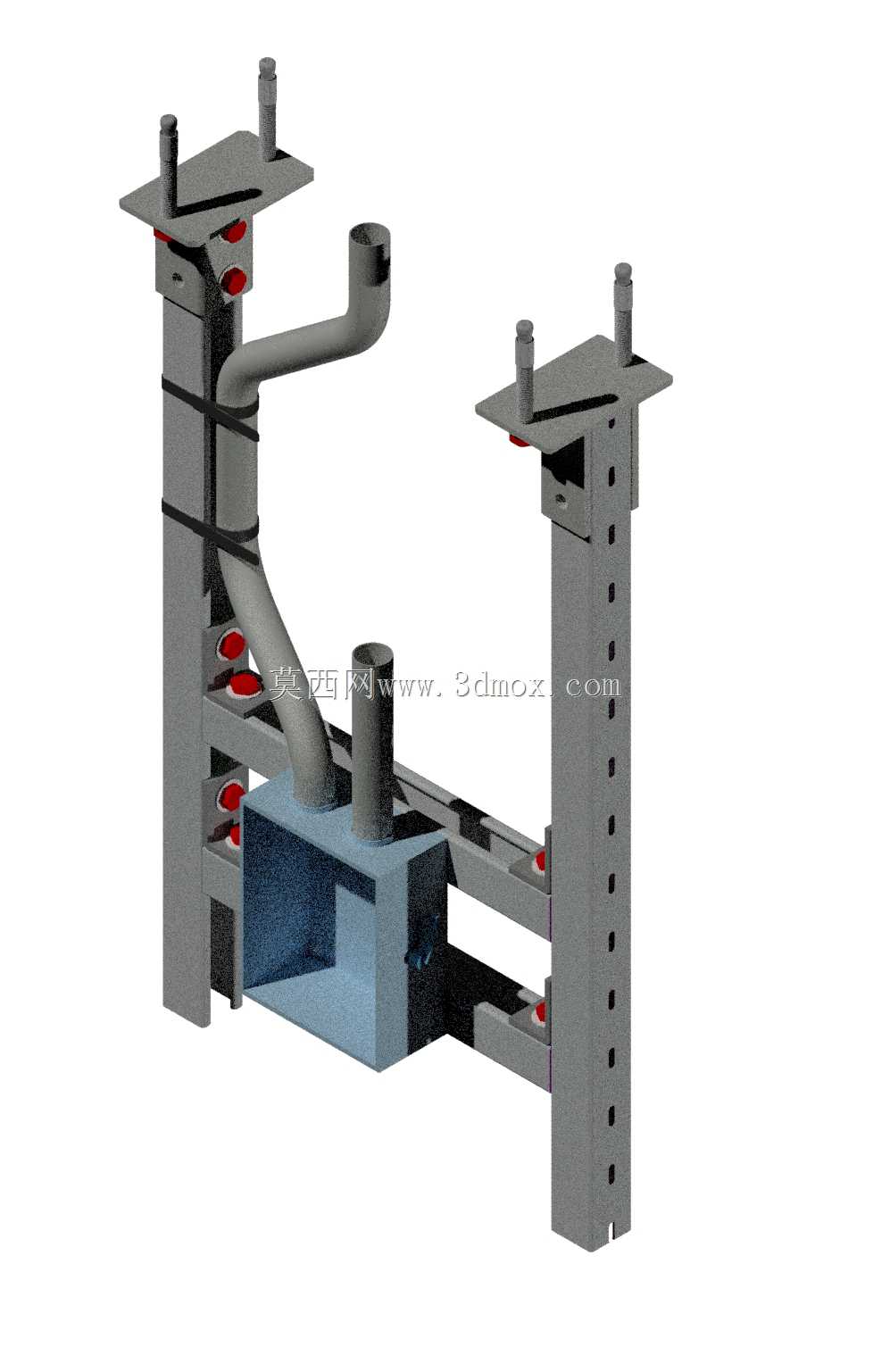

该结构主要应用于工业厂房、大型公共建筑的室内顶部机电安装场景，用于在混凝土天花板下方承载各类管线面板、电气隔离设备，解决高空机电设备安装的定位固定、管线排布规整的实际需求，同时为后期设备运维提供稳定的受力支撑，避免设备直接固定在天花板上出现的受力不均、脱落风险。整套支撑结构采用双侧立式立柱搭配横向连接梁的框架式设计，两根带等距调节孔的竖向立柱作为主要受力构件，顶部通过带定位螺栓的安装板与建筑天花板预埋点位连接，可根据现场天花板的实际预埋位置微调安装角度，适配不同间距的预埋固定点。立柱侧面的等距开孔可实现横向构件的高度无级调节，满足不同尺寸隔离器、面板设备的安装高度需求，无需现场二次切割打孔，大幅降低高空作业的施工难度。横向连接梁在两根立柱之间形成稳定的承载框架，下方设置的槽型承托座可直接承托大重量的隔离器主体设备，承托座边缘做折边强化处理，可分散设备运行时产生的微振动，避免长期振动导致连接螺栓松动。结构上集成的多组导管固定卡扣，可将与设备连接的电气穿线导管、流体输送导管沿支撑结构规整排布，避免管线杂乱下垂影响室内空间美观，同时也能防止管线被外力拉扯损坏。设计过程中充分考虑了安装边界的适配性，整体结构的横向宽度可根据现场设备尺寸通过更换不同长度的横向连接梁进行调整，竖向高度可通过立柱的上下固定位置灵活适配，最小安装高度可适配吊顶内狭窄空间的安装需求，最大安装高度可满足无吊顶大空间的设备吊装要求。所有连接点位均采用螺栓装配式连接，无需现场焊接作业，所有构件都做了防腐防锈处理，可适应潮湿、多粉尘的复杂室内安装环境，长期使用不会出现锈蚀变形的问题。结构上的红色缓冲垫片设置在设备与支撑构件的接触位置，可吸收设备运行产生的振动，降低振动传导至建筑结构产生的噪音，同时也能避免金属构件之间硬接触导致的磨损，延长整套结构的使用寿命。
