适配现场工况的定制化接闪杆安装结构

　　这套接闪杆安装结构，核心是解决常规标准化接闪杆组件无法适配现场屋面安装条件的问题，在民用建筑屋面、工业厂房屋顶、户外配电设施顶部等直击雷防护场景中，很多时候现场的屋面结构、预留安装点位、接地引下路径都和标准图集的预设条件存在偏差，强行套用标准安装件往往会出现固定不牢、引下线弯折半径不足、接闪高度不满足保护范围要求等问题，这套结构就是针对这类非标现场做的适配化设计。

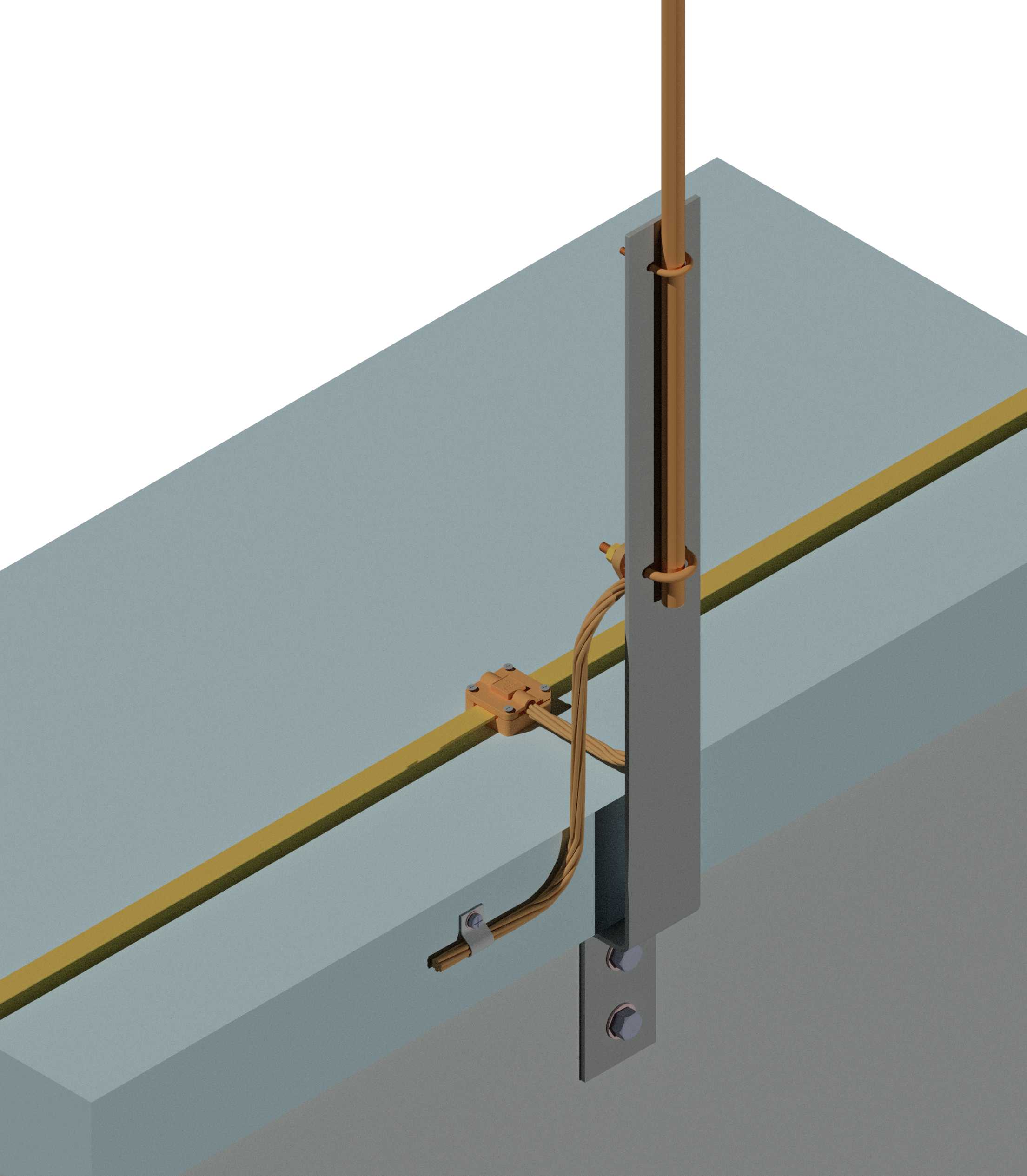

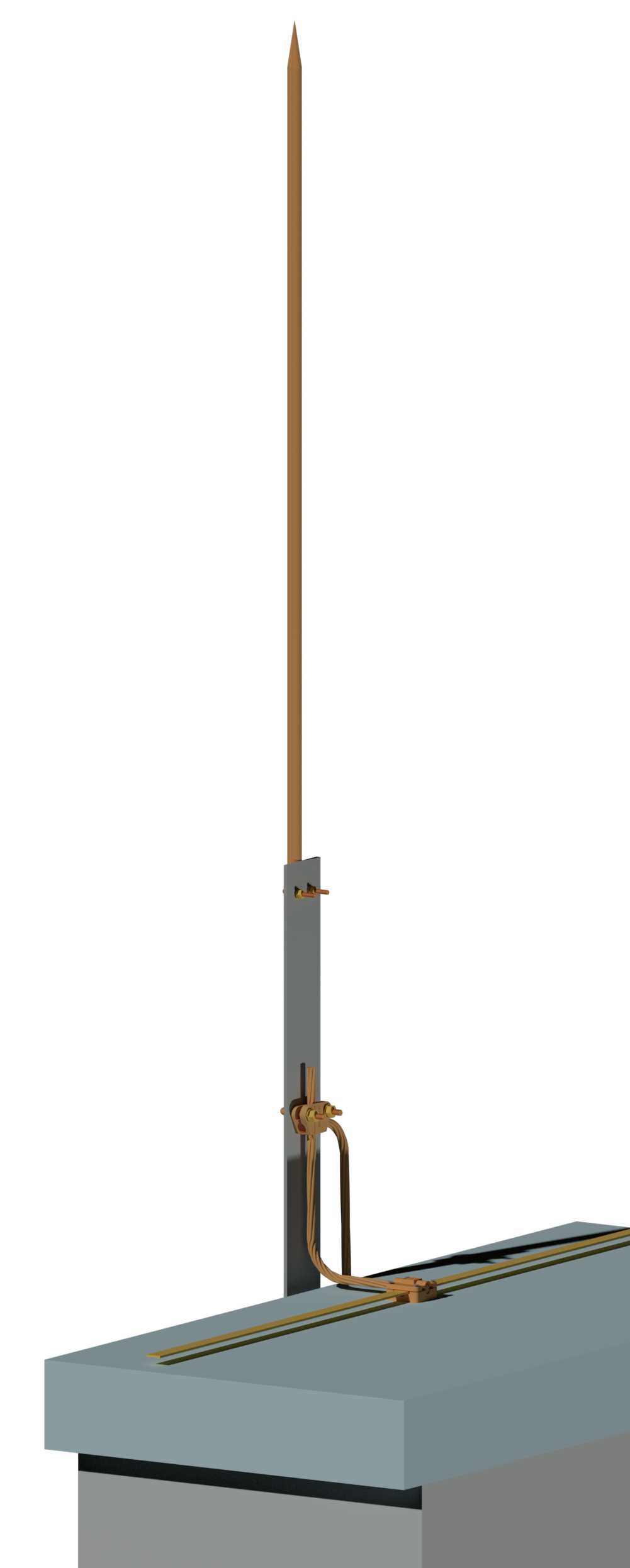

　　从功能特性来看，整套结构分为接闪杆本体、固定支架、专用夹具、引下线固定组件四个部分，接闪杆采用细长金属杆结构，顶端做尖锐收头，保证接闪效果，杆身采用导电性能优异的金属材质，表面做防腐处理，适配户外长期日晒雨淋的使用环境，避免短时间内出现锈蚀影响导电性能。固定支架是整套结构的核心承载件，采用立式L型折弯结构，底部通过螺栓与屋面的安装基面固定，支架上预留了接闪杆的穿装孔位和顶紧螺丝孔，接闪杆穿入孔位后可以根据现场需要的保护高度调整伸出长度，调整到位后通过侧面的顶紧螺丝锁死，不需要现场焊接，安装效率更高，也避免了焊接位置后期防腐处理不到位的隐患。

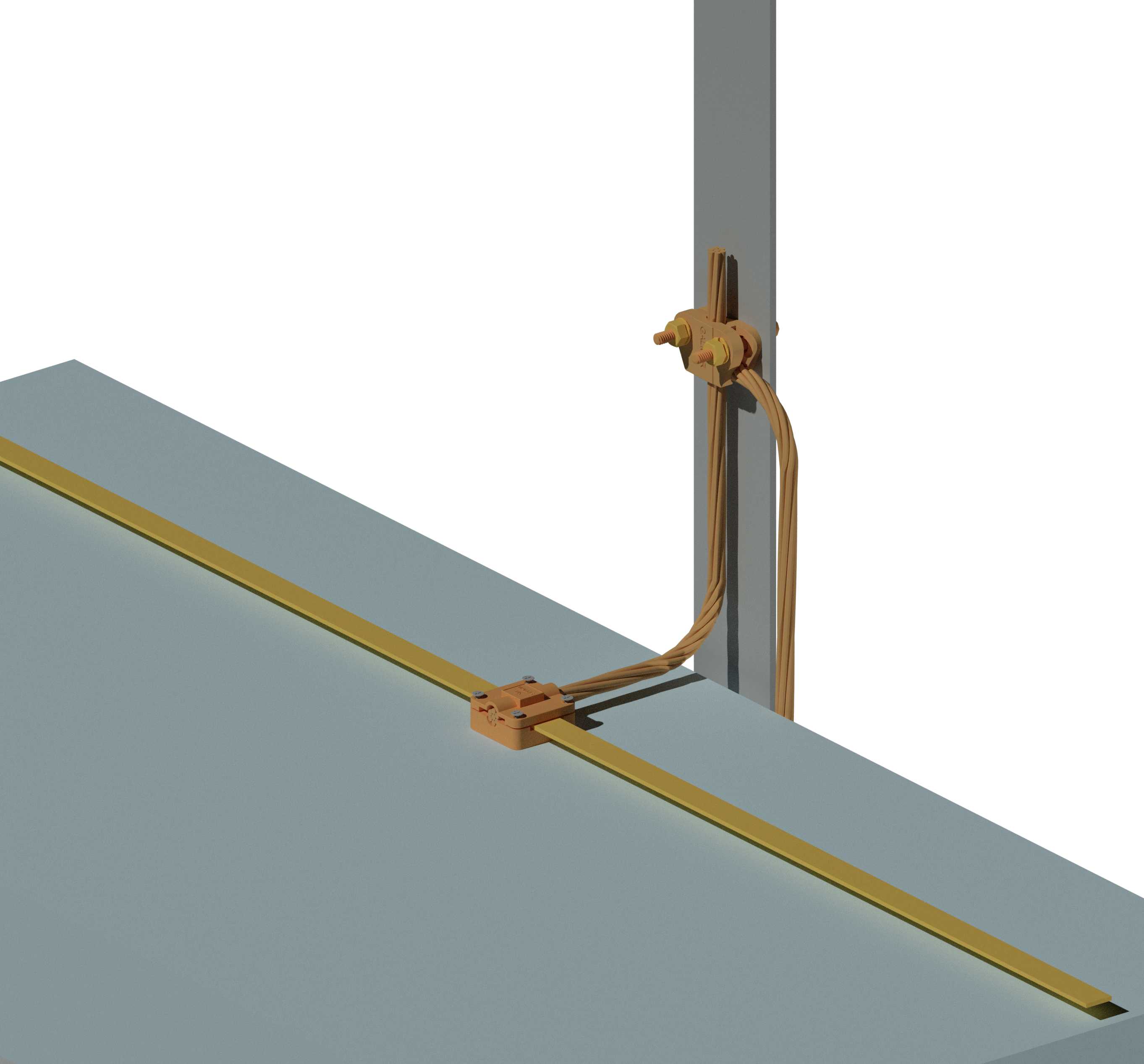

　　专用夹具的设计是为了适配现场不规则的安装基面，很多老旧屋面或者改造项目的屋面没有预留标准的接闪杆安装预埋件，夹具可以卡在屋面的金属压型板棱边、混凝土屋面的预埋钢构件边缘，通过螺栓锁紧后作为支架的固定基础，不需要在屋面上重新打孔植筋，避免破坏屋面的防水层，这一点在既有建筑防雷改造项目中实用性非常强。引下线固定组件采用抱箍式结构，将从接闪杆底部引出的接地引下线顺着支架和屋面的边角固定，引下线的弯折位置做了圆弧过渡处理，避免直角弯折导致的雷电流泄放时的电感效应过大问题，同时引下线和接闪杆的连接位置采用了线鼻子压接加螺栓紧固的方式，保证接触电阻满足防雷规范要求，避免连接松动导致的泄流不畅。

　　设计过程中首先核算了接闪杆的保护范围，根据现场需要保护的屋面设备、突出构筑物的高度和位置，通过滚球法计算出需要的接闪杆最小伸出高度，预留了10%的余量，避免后期屋面新增设备导致保护范围不足。支架的强度核算考虑了当地的最大风压，按照50年一遇的风荷载计算支架的板材厚度和螺栓规格，避免强风天气下接闪杆出现弯折甚至脱落的风险，支架的折弯位置做了加强筋处理，提升整体的抗扭性能。安装边界方面，整套结构的固定点都避开了屋面的伸缩缝、防水层搭接位置，支架底部和屋面接触的位置加装了橡胶减震垫，一方面可以缓冲风振带来的应力，另一方面也可以避免金属支架和屋面材料直接接触产生电化学腐蚀，同时防止支架边缘刮破屋面防水层。接闪杆的安装位置距离屋面边缘的距离满足安全距离要求，避免杆体意外倾倒时坠落到屋面外侧的人行区域。引下线的布设路径沿着屋面的边角走线，尽量避开屋面的检修通道和设备操作区域，避免后期人员检修时触碰或者破坏引下线，引下线每隔一段距离就设置一个固定卡，保证引下线顺直，没有明显的起伏和弯折。

　　实际安装过程中，这套结构不需要复杂的现场加工，所有零部件都可以提前预制，现场只需要通过螺栓组装即可，安装人员不需要持有焊接作业证就可以完成安装，大幅降低了现场施工的门槛和安全风险，同时后期如果需要调整接闪杆高度或者移位，只需要松开螺栓就可以调整，不需要破坏性拆除，适配性更强。针对不同的屋面材质，夹具可以更换不同的衬垫，比如在彩钢瓦屋面使用橡胶衬垫增加摩擦力，在混凝土屋面的预埋钢件上使用金属齿形衬垫，保证锁紧力足够，不会出现滑移。接闪杆和支架的连接位置还预留了跨接接线端子，当支架表面有防腐涂层导致导电性能不足时，可以通过跨接线直接将接闪杆和引下线连通，保证整个泄流路径的电阻符合规范要求，避免因为涂层绝缘导致雷电流无法顺利泄放。
