防雷系统用十字形方形接地连接夹

　　在建筑防雷接地系统的施工环节里，接地导体的可靠连接是决定整个防雷网泄流能力的核心节点，这类十字形方形连接夹，就是专门针对多根接地导体十字交汇场景设计的机械压紧式连接件，替代传统的焊接、绞接工艺，能在户外复杂工况下长期保持稳定的接触电阻，避免接头锈蚀、松动导致的防雷失效问题。

　　从实际应用场景来看，这类夹件多用于屋面防雷带的十字交叉点固定、接地引下线与水平接地体的连接、等电位联结网格的节点拼接，不管是圆钢接地极、扁钢接地带还是铜质接地绞线，都可以通过夹件的压紧结构实现无焊接连接，尤其适合易燃易爆场所、文物建筑、改扩建项目这类不允许动火作业的施工场景，安装时不需要配备焊接设备，仅用常规扳手拧紧紧固件即可完成作业，大幅降低现场施工的安全风险与作业门槛。

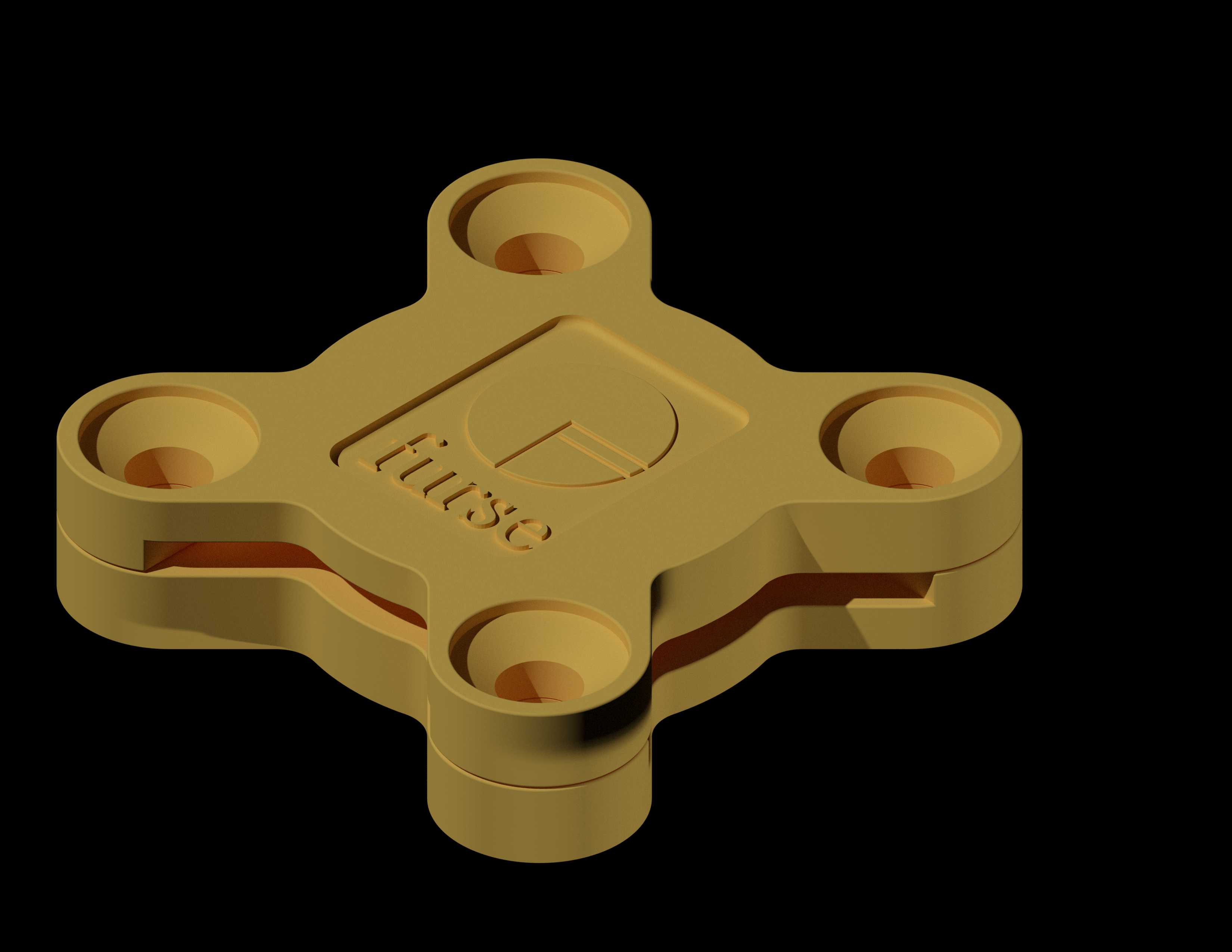

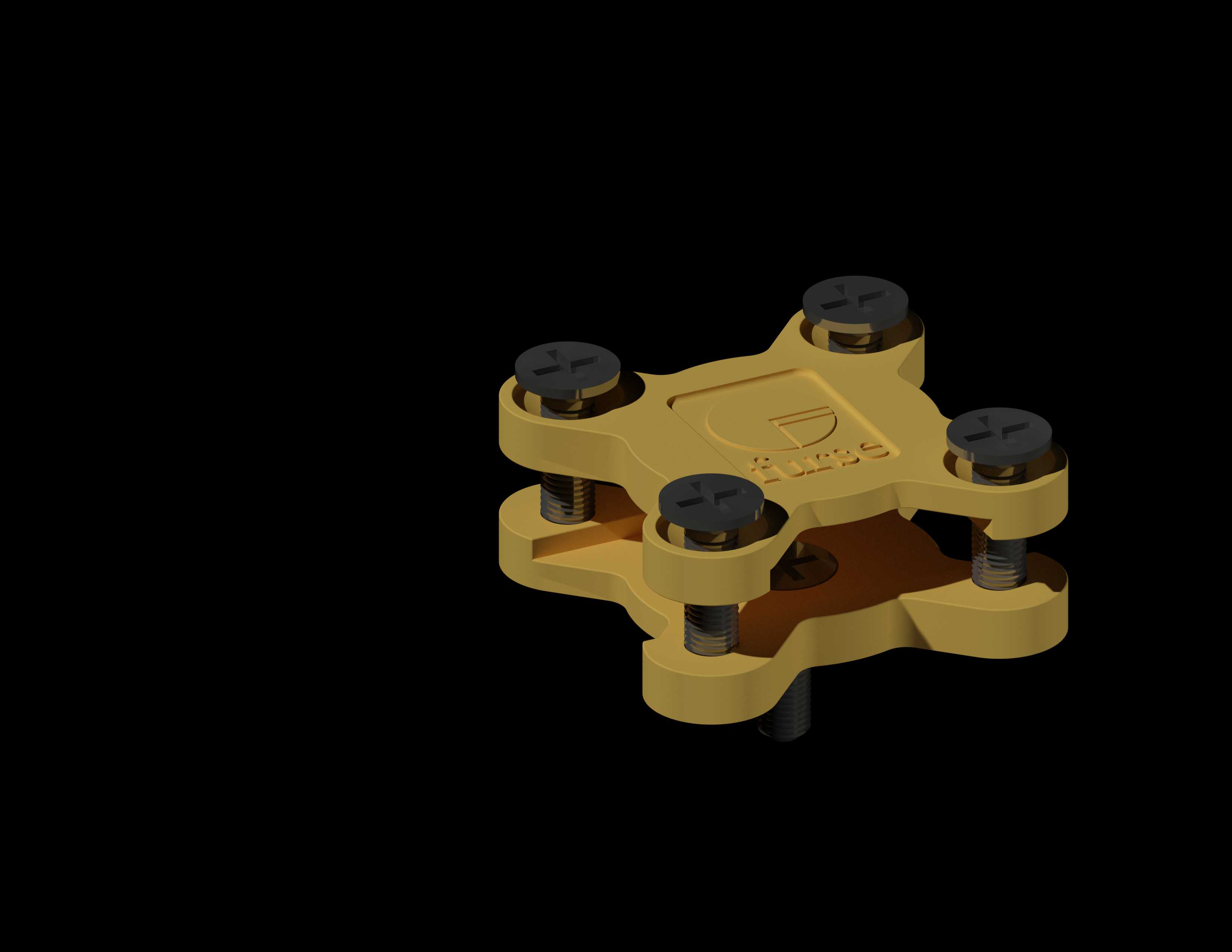

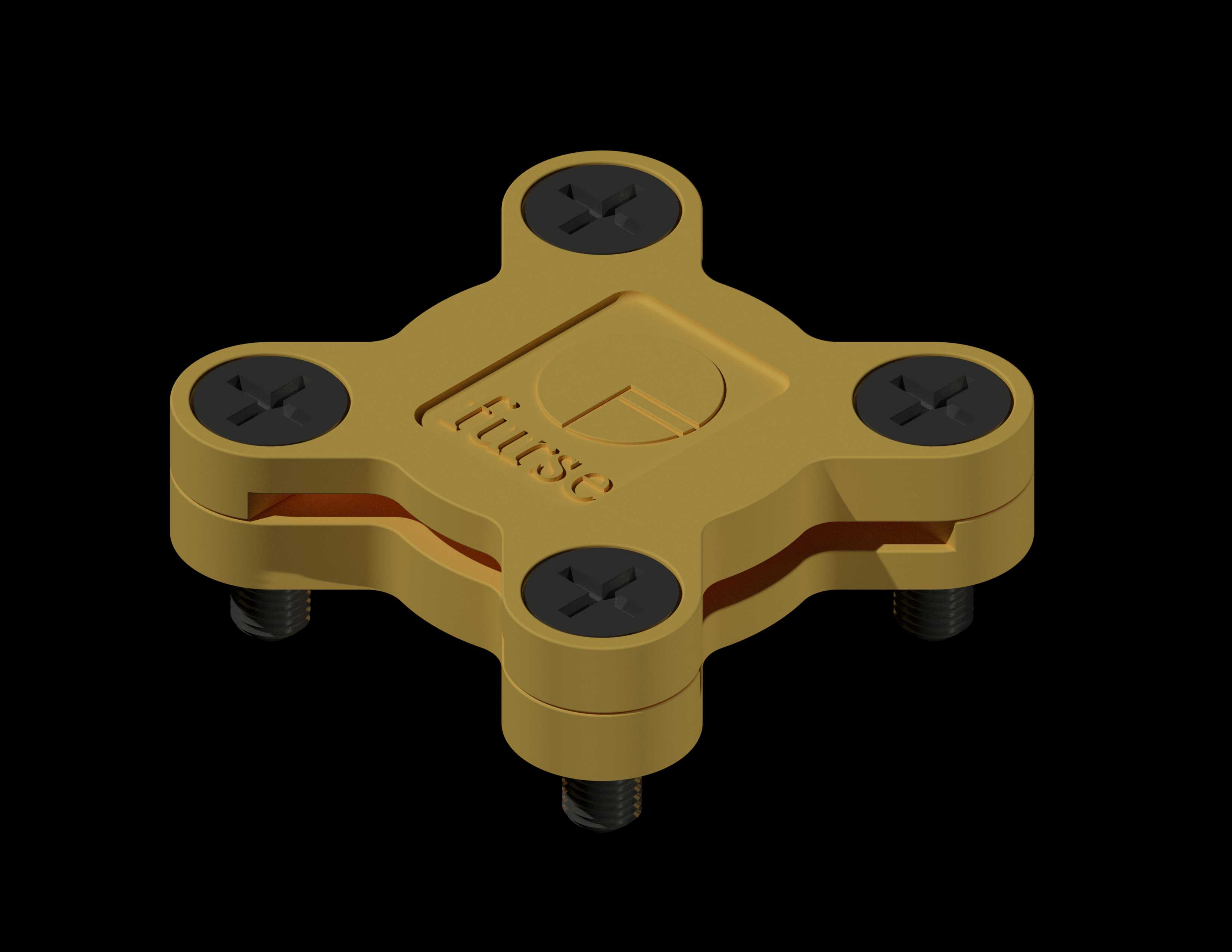

　　从功能特性上看，夹件本体采用对称的十字形布局，四个角位分别设置独立的压紧螺栓位，每个压紧端都配置了带防滑齿的黑色压紧垫块，螺栓拧紧时垫块会均匀压合在穿入夹件槽内的接地导体表面，增大接触面积的同时，通过齿面咬合破坏导体表面的氧化层，降低接触电阻；夹件中部的贯通十字槽可以容纳两个垂直方向的导体穿过，槽内的限位台阶能避免导体安装时出现错位，夹件本体表面的品牌标识区域做了凹陷处理，不会因为安装、搬运过程中的摩擦导致标识磨损，同时凹陷结构也能提升夹件本体的结构刚度，减少螺栓压紧时的本体形变。

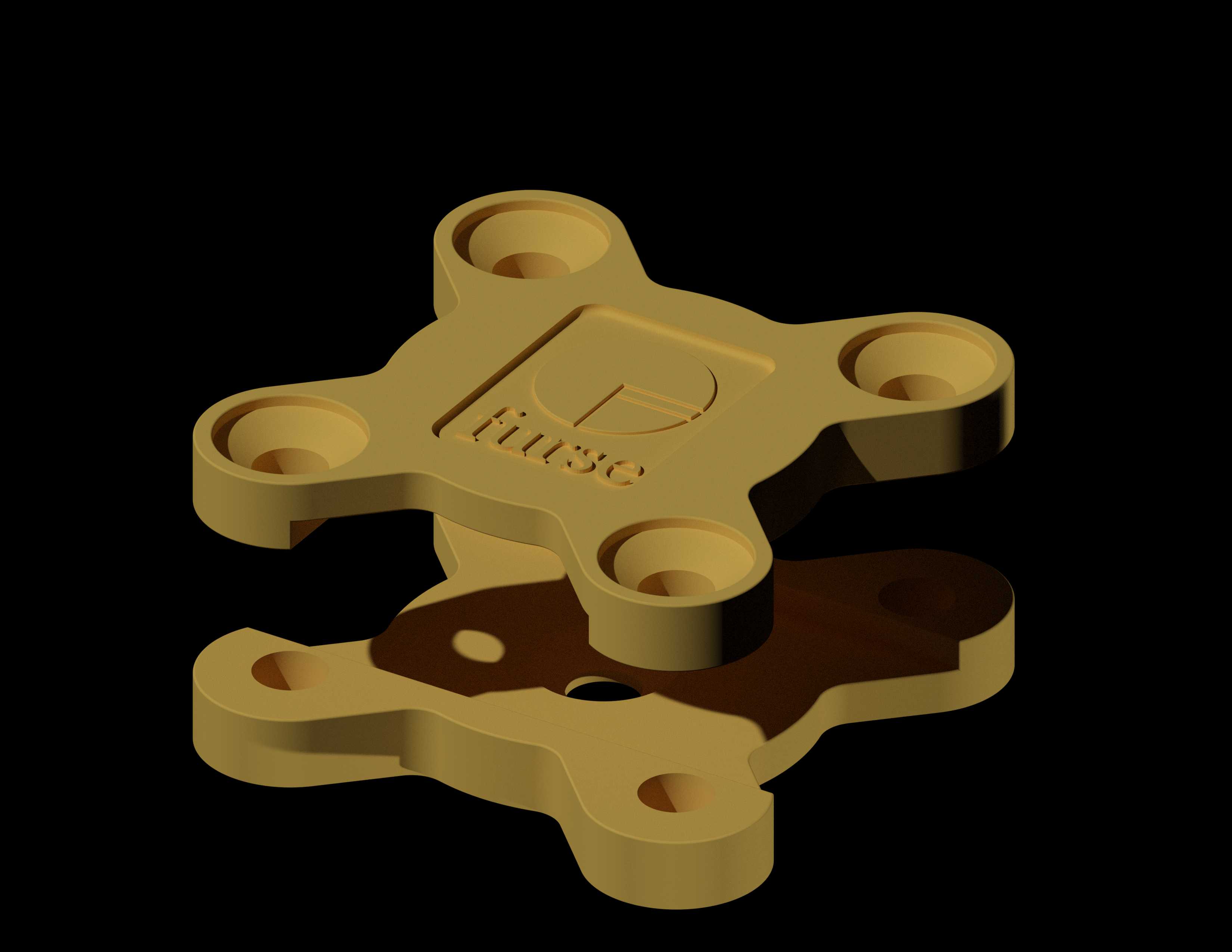

　　设计思路上，这款夹件完全围绕防雷连接的可靠性要求展开，首先是对称式的结构设计，四个压紧螺栓的压紧力可以均匀分配到两根交汇导体的四个接触点上，避免单螺栓压紧出现的应力集中、导体压损或者接触不充分的问题；其次是分层式的夹体结构，上下夹体之间预留了适配不同线径导体的间隙，通过螺栓的拧紧行程来适配一定范围内不同直径、不同厚度的接地导体，不需要针对不同规格导体更换不同型号的夹件，提升了产品的通用适配性；压紧垫块采用绝缘与耐磨性能兼顾的材质，既可以避免不同金属导体直接接触产生的电化学腐蚀，又能在长期户外温变、振动工况下保持压紧力不衰减，防止接头松动。

　　从安装边界与尺寸适配来看，夹件的十字槽宽度、深度经过标准化设计，可适配常规防雷工程中常用直径的圆钢接地极、常规厚度的扁钢接地带，夹件整体外轮廓的四个角做了圆弧过渡处理，避免安装过程中划伤施工人员、破坏线缆绝缘层；四个螺栓的安装位预留了足够的扳手操作空间，现场施工时普通套筒扳手、开口扳手都可以顺利操作，不需要特殊定制工具；夹件底部的螺栓伸出长度经过严格控制，安装后螺栓尾部不会超出夹件底部的安装平面，不管是贴墙面安装、埋地安装还是在支架上固定，都能保证夹件与安装基面贴合平稳，不会出现悬空、倾斜的问题。

　　在结构细节上，夹件本体的加强筋设计隐藏在十字槽的外侧边缘，既不会增加夹件的整体厚度，又能提升夹件的抗扭、抗弯强度，即便在埋地土壤的外力挤压、屋面的风振影响下，夹件也不会出现形变导致导体松脱；每个压紧螺栓都配套了防松垫圈，在长期的温度循环、振动工况下，螺栓不会出现自转松动，保证接触压力长期稳定；夹件的金属本体采用导电性能与防腐性能兼顾的铜合金材质，表面做了钝化处理，能适应户外酸雨、潮湿、盐雾等不同腐蚀环境，不需要额外做防腐处理即可满足防雷系统的全生命周期使用要求。

　　实际选型使用时，需要注意确认夹件的槽体尺寸与所使用的接地导体规格匹配，安装时要保证导体完全插入夹件槽内，每个螺栓按照对角顺序逐步拧紧，避免单侧压紧导致导体偏移，安装完成后可以通过接触电阻测试验证连接可靠性，这类夹件的连接可靠性完全满足防雷规范的机械强度与电气连接要求，相比传统焊接接头，不存在虚焊、焊口锈蚀的隐患，后期维护时也可以随时拆卸调整，方便接地系统的改扩建与检修作业。
