多芯线缆束固定夹紧结构设计

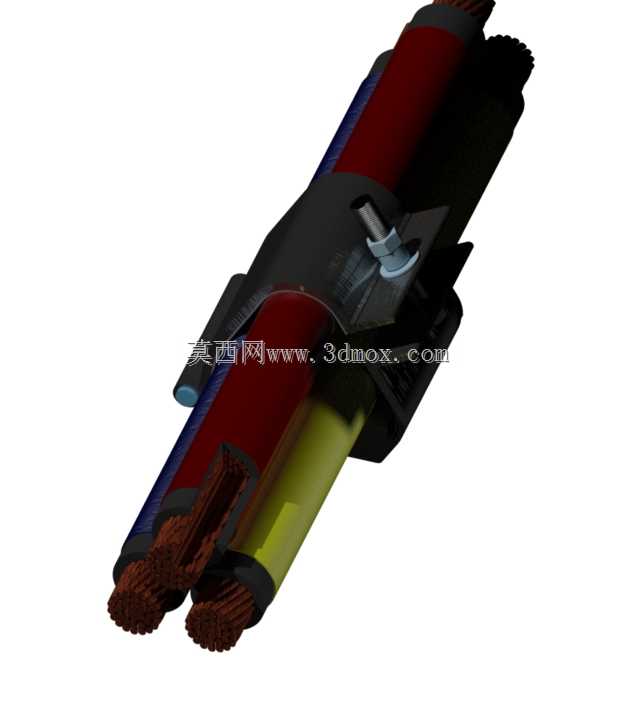

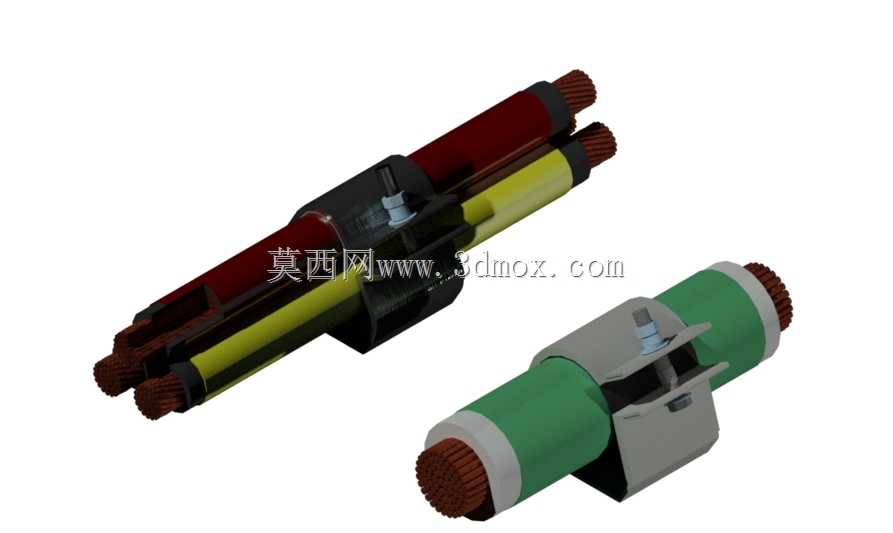

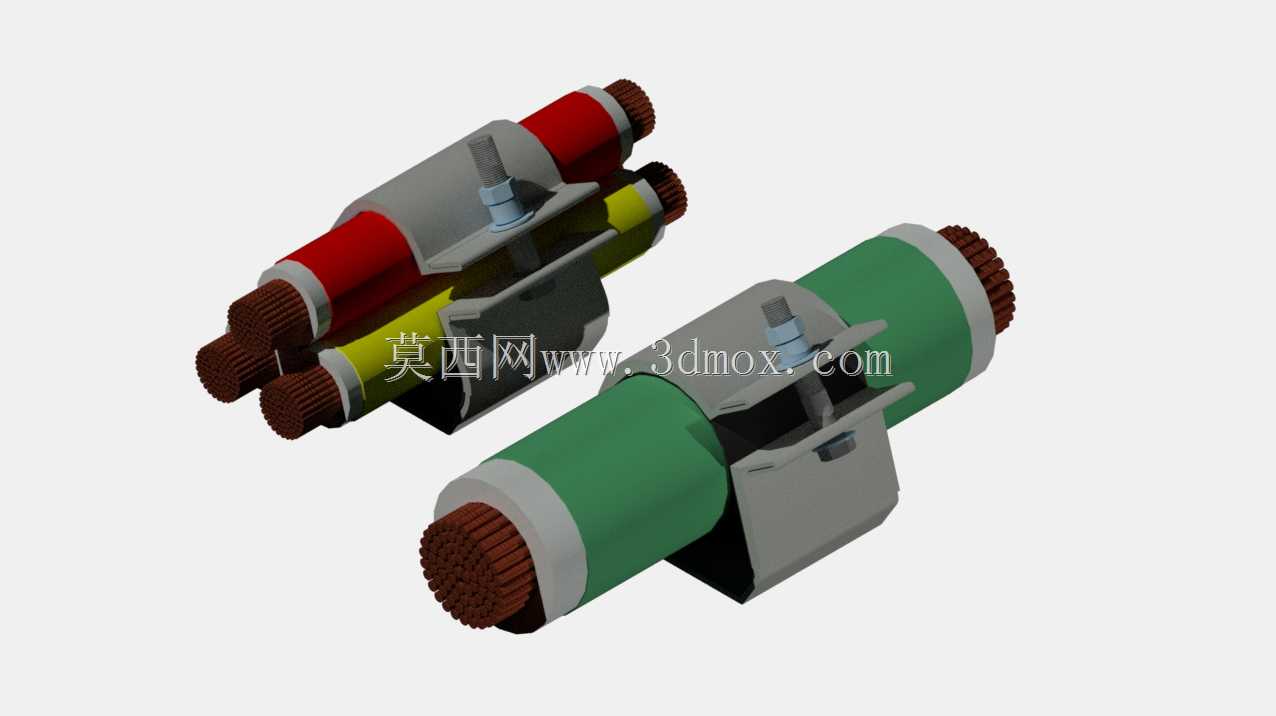

在电力敷设、机电设备装配、工业控制柜布线、轨道交通车载线束排布等场景中，多根大直径动力线缆的有序固定与防护一直是布线环节的核心需求，这款线缆夹紧结构正是针对这类场景开发的实用固定部件。它的核心用途是将并行排布的多根不同线径的动力电缆、信号线缆进行成束夹持固定，避免线缆在设备运行震动、线缆自身重力牵拉、外力拉扯过程中出现移位、绝缘层磨损、线芯外露甚至接线端松脱的问题，同时可以规整线缆走向，让设备内部或桥架内的布线布局清晰有序，降低后期运维排查的难度。从功能特性来看，这款夹紧结构采用分体式卡扣式设计，夹持部位做了适配不同线径的弧形内槽，能够同时容纳三根不同外径的线缆，内槽表面做了圆角钝化处理，不会割伤线缆外绝缘层；结构自带的锁止卡扣可以在夹持到位后自动卡紧，不需要额外的紧固件就能实现初步固定，同时预留了安装孔位，可以配合螺栓将整个夹体固定在安装基面、桥架侧壁或者设备内壁上，安装拆卸都十分便捷，后期维护更换线缆时不需要完全破坏夹体结构，可重复开合使用。在设计思路上，这款结构优先考虑了夹持的可靠性与线缆的防护性，夹体主体采用高强度工程塑料材质，兼顾韧性与结构强度，既能够提供足够的夹持力避免线缆滑脱，又具备一定的形变余量，不会因为夹持力过大压伤线缆内部线芯，影响线缆的载流能力；结构外形做了流线型处理，没有尖锐外凸棱角，避免在安装过程中划伤施工人员，也不会对相邻的其他部件造成干涉。从安装边界来看，这款夹体的整体外形紧凑，横向占用空间小，适合在布线空间局促的控制柜内部、狭小的设备走线腔体内使用，夹持的线缆外径范围覆盖了常规工业动力电缆的常用规格，安装基面只需要预留对应孔位的平面区域即可完成固定，不需要复杂的安装基座，适配性较强。在实际应用中，这类线缆夹紧结构可以替代传统的扎带、金属卡箍，相比扎带它具备可重复使用、夹持力均匀、不会长期使用出现老化松脱的优势，相比金属卡箍它不会因为金属边缘割伤线缆，也不存在锈蚀问题，在潮湿、有轻微腐蚀的工业环境中也能长期稳定使用，能够有效提升布线系统的整体可靠性，降低线缆故障带来的设备停机风险。
