PERRY光电传感器安装固定支架结构

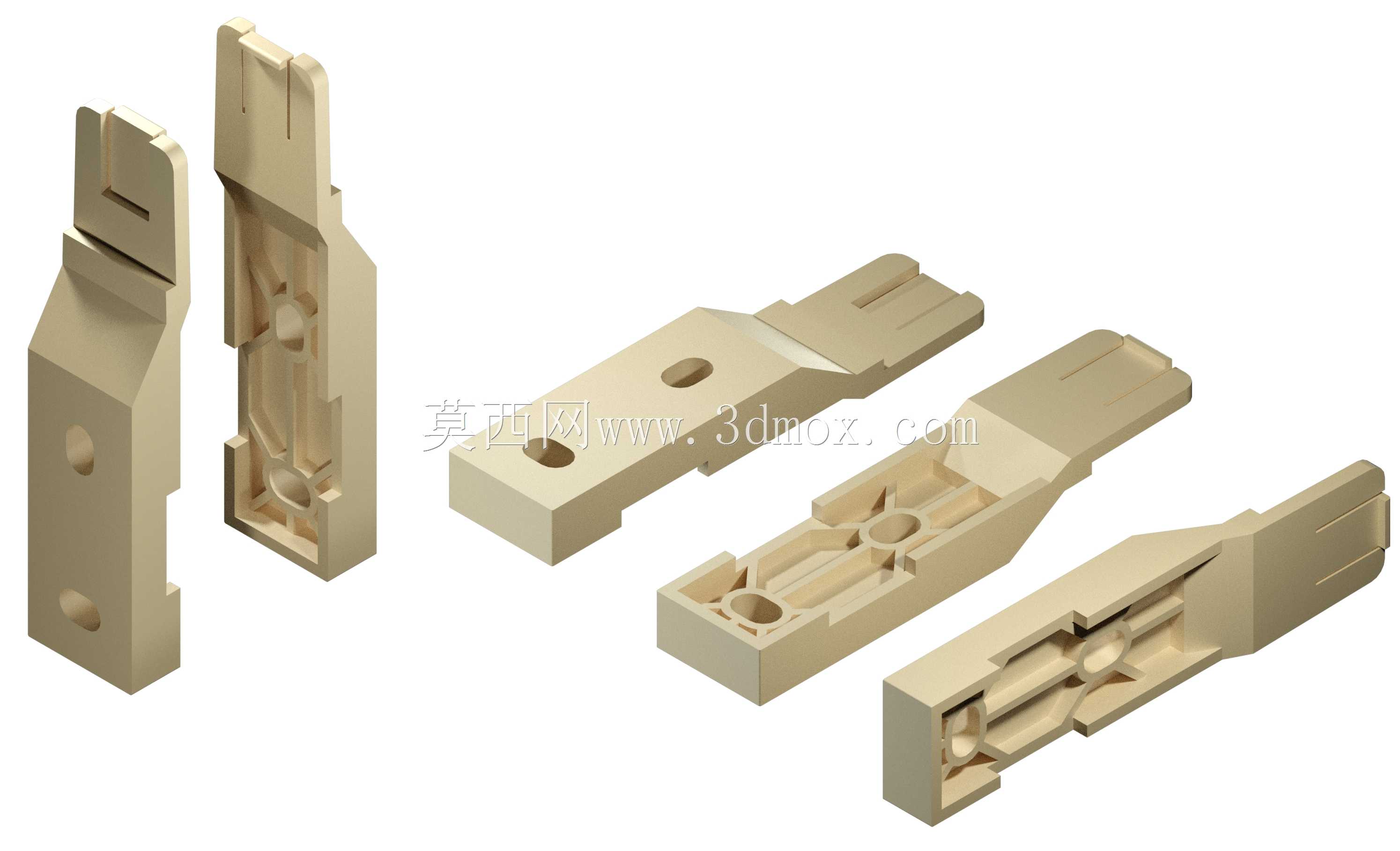

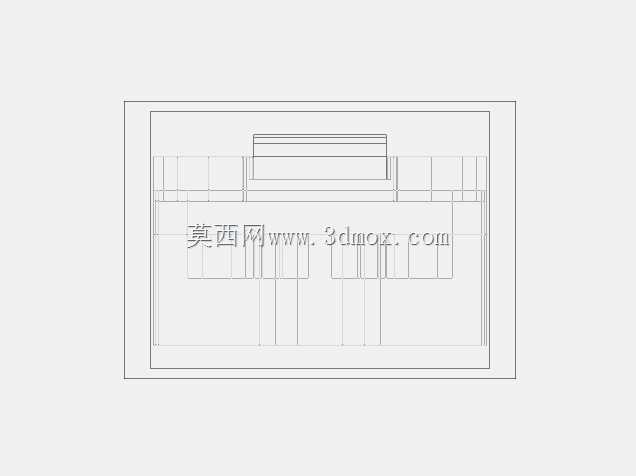

　　这款光电传感器安装支架，主要面向工业自动化产线的传感检测工位配套使用，在流水线物料到位检测、工件位置校验、设备行程限位这类场景里，承担传感器的位置固定与姿态调整功能，避免传感器因设备运行振动出现检测偏移、信号误触发的问题。从结构设计来看，支架采用一体化切削成型的构型，主体为长条形承力结构，一端设置有与传感器适配的卡接安装槽，槽位预留了微小的间隙余量，既可以保证传感器装入后的定位精度，也能在安装时提供微调空间，适配同系列不同批次传感器的微小尺寸公差。

　　支架中段做了局部减薄的镂空结构，在不降低整体结构刚性的前提下，有效减少了支架自身重量，降低安装位置的负载，同时镂空区域的加强筋沿受力方向排布，能够抵消设备运行时传递的振动载荷，避免长期使用出现结构形变。支架的安装端设置了两个定位安装孔，孔位的中心距经过匹配常用工业铝型材的槽距设计，可以直接通过T型螺栓固定在型材机架上，不需要额外加工转接板，安装边界上，支架整体的外轮廓没有突出的尖锐棱角，在狭窄的设备内部安装时，不会和周边的气管、线缆、运动部件产生干涉。

　　设计过程中充分考虑了传感检测的实际需求，支架的安装面与传感器检测面的垂直度公差控制在合理范围内，保证传感器安装后检测光路不会出现偏斜，同时支架的卡接位置做了限位凸台，传感器装入后不需要额外打胶固定，依靠结构卡紧力即可保证固定可靠性，后期维护更换传感器时可以直接插拔，不需要拆卸整个支架。在实际应用场景中，这类支架常配套对射式、漫反射式光电传感器使用，在3C电子组装线、包装机械送料工位、物流分拣线的货品检测位置都有大量应用，结构上的对称设计让同一款支架可以适配左右两个安装位置，减少备件的种类，降低现场维护的备件储备成本。

　　支架的壁厚设计经过受力校核，在常规工业环境的振动工况下，不会出现共振问题，安装孔的沉台设计可以让固定螺栓的头部完全沉入支架内部，不会突出表面刮擦周边的线缆或者工件，整体结构没有冗余的设计部分，所有构型都服务于安装固定、姿态保持、抗振防松的实际功能需求。
