通用型尼龙电缆穿线密封固定接头结构

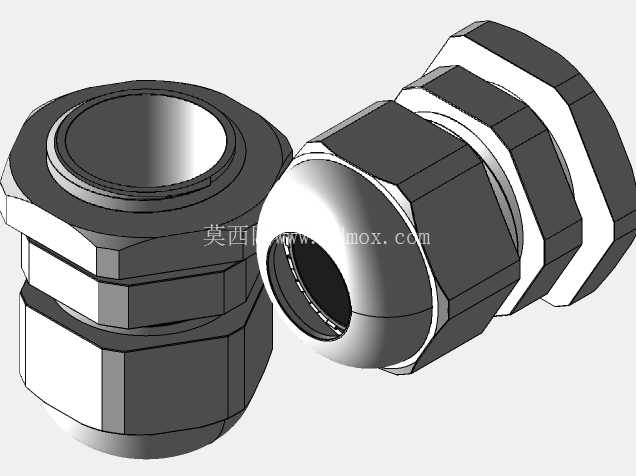

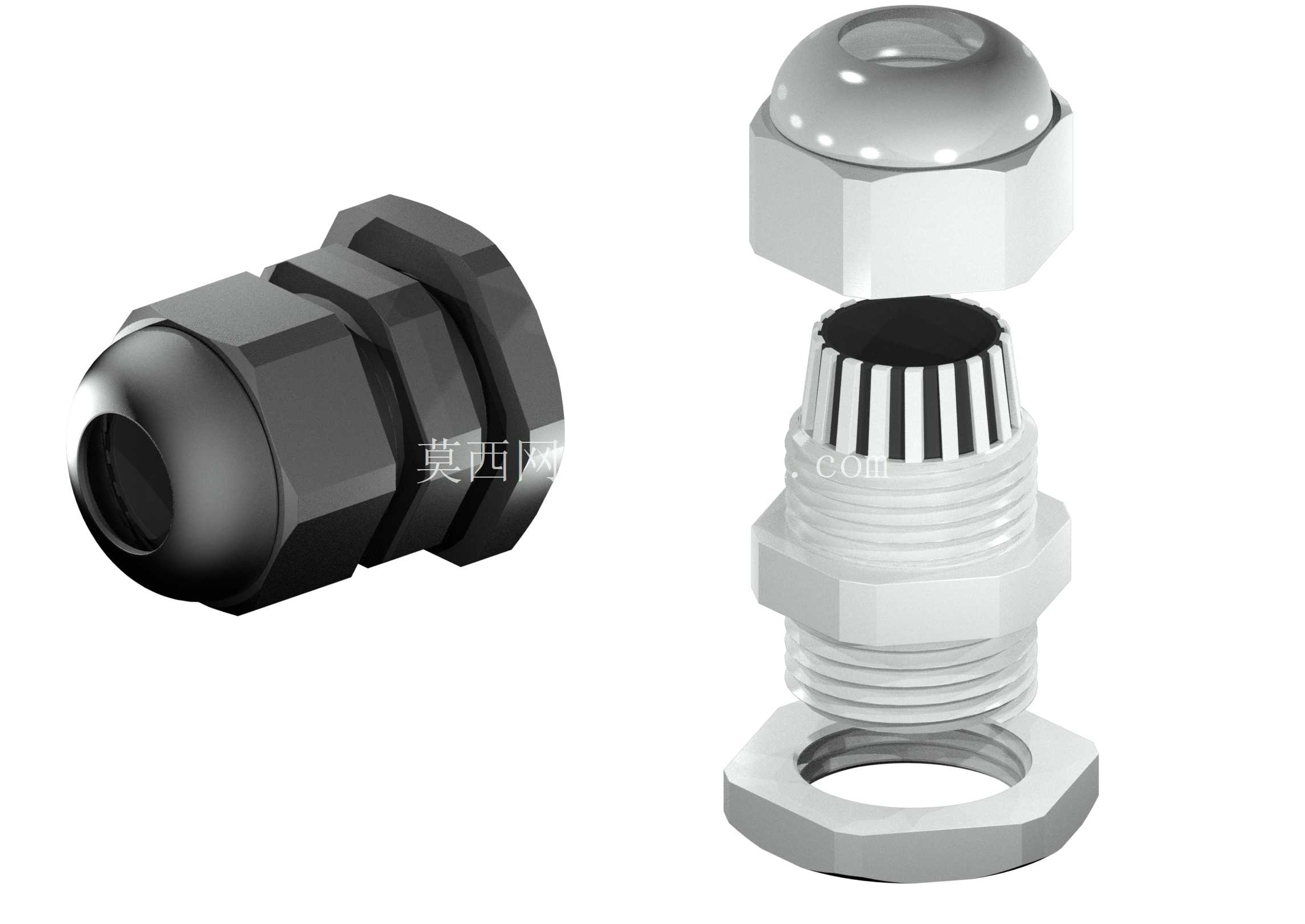

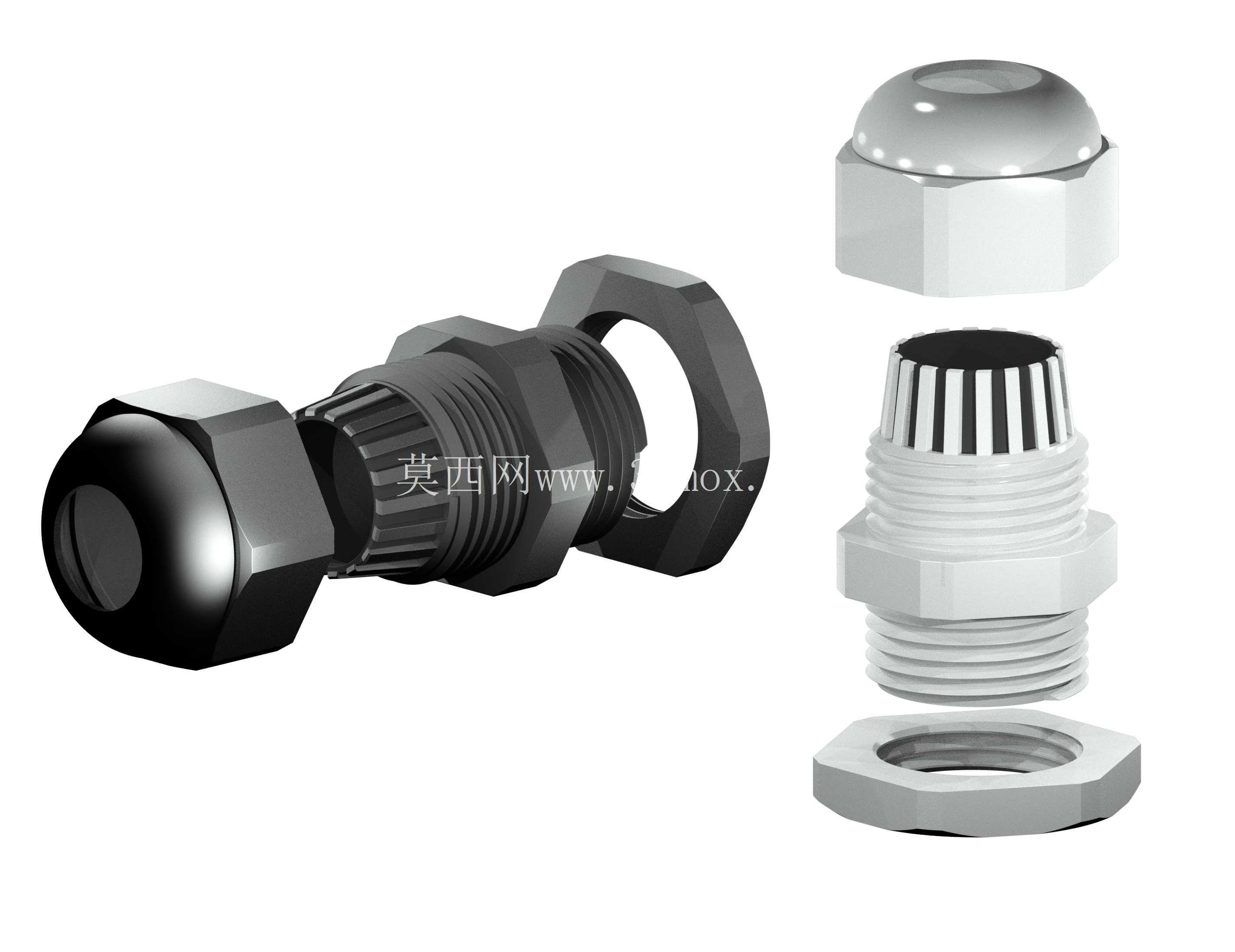

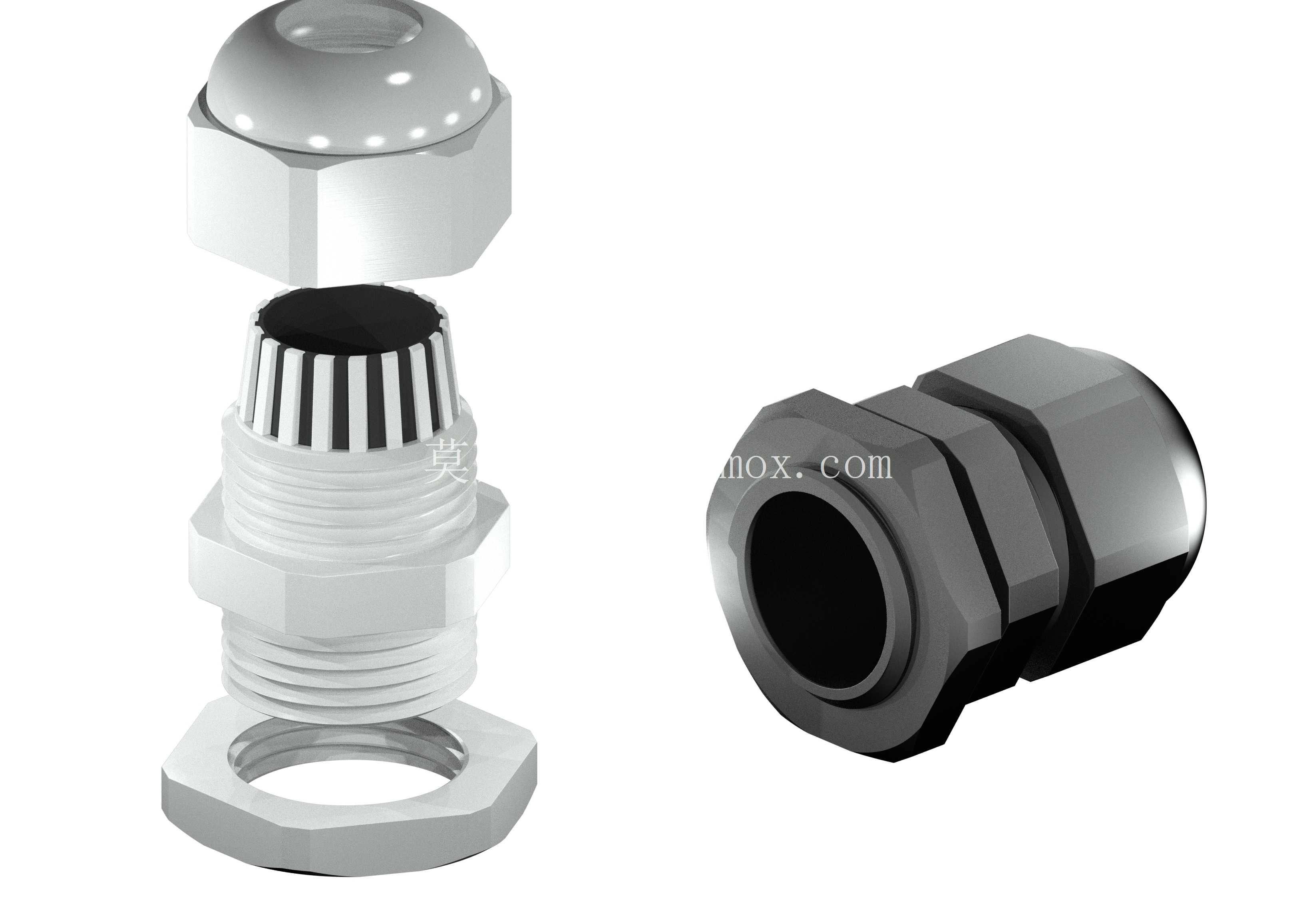

　　在工业电气柜布线、户外设备线缆引入口、自动化设备走线端口这类场景里，电缆固定密封接头是很容易被忽略但直接影响防护等级的小部件，这款尼龙材质的电缆接头，就是针对通用穿线密封需求设计的结构件。从结构拆分来看，整套接头分为四个核心部分：顶端的圆顶锁紧螺帽、中部带外螺纹的穿线主体、内置的弹性密封卡爪、底部的锁紧固定螺母，各部件配合完成线缆的固定与端口密封。实际使用时，需要先将底部锁紧螺母从设备柜体的穿线孔外侧套入，把接头主体从柜体外侧穿入预制好的安装孔内，再从柜体内部旋紧底部六角螺母，将整个接头牢牢固定在柜体壁面上，这一步需要注意安装孔的开孔直径要和接头主体的外螺纹公称尺寸匹配，预留的单边间隙不能超过0.2mm，否则会影响密封性能。

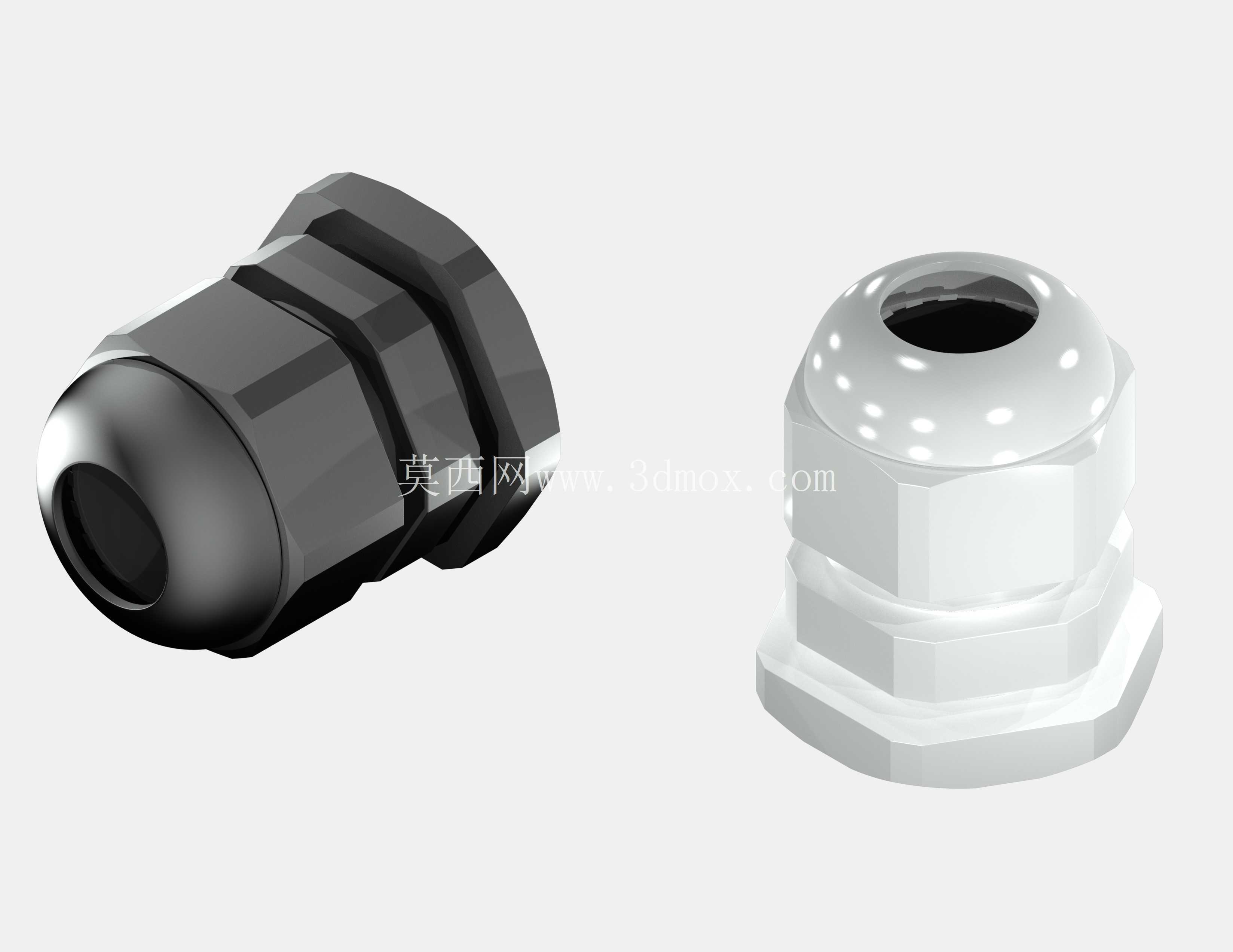

　　之后剥去线缆端部合适长度的外护套，将线缆从接头顶端穿入，穿过内部的弹性密封卡圈后，旋紧顶端的圆顶锁紧螺帽，螺帽下压的过程中会挤压内部的瓣状卡爪，卡爪沿径向均匀收缩，一方面抱紧穿过的电缆外护套，承受线缆的轴向拉力，避免设备运行过程中线缆受拉扯导致接线端松脱，另一方面挤压内部的弹性密封件，填满线缆和接头内壁、接头和安装孔之间的间隙，达到防尘防水的防护效果。设计这款接头的时候，首先考虑的是尼龙材质的特性，相比金属电缆接头，尼龙材质自重更轻，绝缘性能优异，不会和线缆外皮、柜体涂层产生电化学腐蚀，在普通工业环境、户外弱腐蚀环境下的耐候性足够满足使用需求，同时注塑加工的成本更低，适合批量配套使用。结构上的瓣状卡爪设计，没有采用整圈密封环的结构，而是做了等分的纵向开槽，这样在螺帽下压的时候，卡爪的收缩量更均匀，不会出现局部压接过紧损伤线缆外皮、局部间隙过大密封失效的问题，适配的线缆外径范围也更宽，同一种规格的接头可以覆盖相邻2-3个线径的电缆，减少现场选型的备件种类。顶端的螺帽做了圆顶造型，相比平端螺帽，不容易积灰积水，在户外使用的时候，雨水会顺着圆弧面自然流下，不会在螺帽顶部积存渗入接缝。六角的拧动部位设计了合适的对边尺寸，不管是用开口扳手还是手动拧动，都有足够的受力面，不会因为受力过小导致锁紧不到位。

　　安装边界方面，接头主体的外螺纹长度是根据常用柜体板材厚度设计的，适配1.5mm到5mm厚度的柜体壁板，底部螺母旋紧后，露出的螺纹余量不超过2牙，既保证固定强度，也不会在柜体内侧突出过多占用布线空间。穿线内孔的倒角做了R1.5的圆弧处理，穿线的时候不会刮伤线缆的外护套，避免线缆绝缘层被切口割破留下安全隐患。在实际选型应用中，这类接头广泛用在低压电气控制柜、现场操作按钮盒、户外照明灯具、传感器接线端口等位置，相比传统的橡胶护圈穿线方式，它能提供IP65以上的防护等级，同时能承受一定的线缆拉拽力，在设备运输、日常维护拉扯线缆的时候，不会出现线缆移位、端口密封失效的问题。

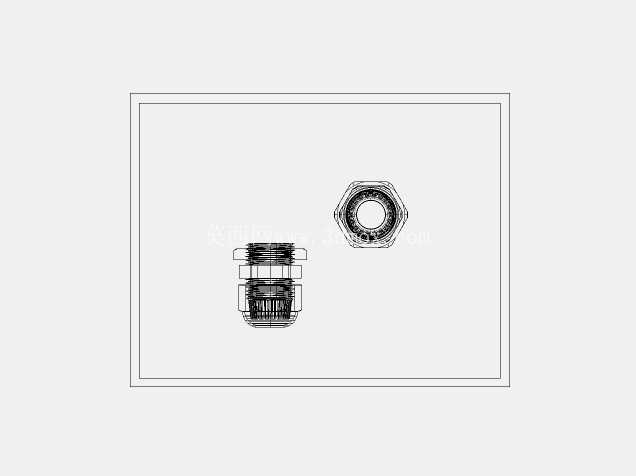

　　设计建模的时候，各部件的配合公差做了合理预留，螺帽和主体的螺纹配合采用间隙配合，手动就能顺畅旋入，不会出现卡滞，密封卡爪的收缩量经过校核，当螺帽完全旋紧时，卡爪的最小收缩内径比适配的最小线缆外径小1mm，保证足够的抱紧力，同时最大收缩应力不会超过线缆外护套的许用压应力，避免压坏线缆内部的芯线绝缘。底部的固定螺母和柜体接触面没有做整面接触，而是设计了一圈环形的压紧凸台，旋紧的时候压力集中在凸台位置，能更好地压紧柜体和接头之间的密封垫片，即使柜体壁面有轻微的不平整，也能保证接触面的密封效果。整套结构没有多余的零件，装配步骤简单，现场施工的时候不需要特殊工具，普通扳手就能完成安装，后期维护需要更换线缆的时候，只需要松开顶端螺帽就能抽出线缆，不需要拆卸整个接头，维护效率很高。
