裸铜接地电缆夹与接地棒连接构件

　　这类裸铜材质的夹接构件，核心应用场景集中在建筑防雷接地系统、户外电力设施接地网、通信基站接地工程、工业厂区设备等电位联结场景中，主要承担裸铜接地电缆与接地棒、接地极之间的可靠机械固定与电气导通作用，是接地系统中保障雷电流、故障电流顺畅泄放的关键连接部件，一旦连接失效会直接导致接地电阻超标，在雷击或设备漏电时无法有效泄流，引发设备击穿、人员触电等安全事故。

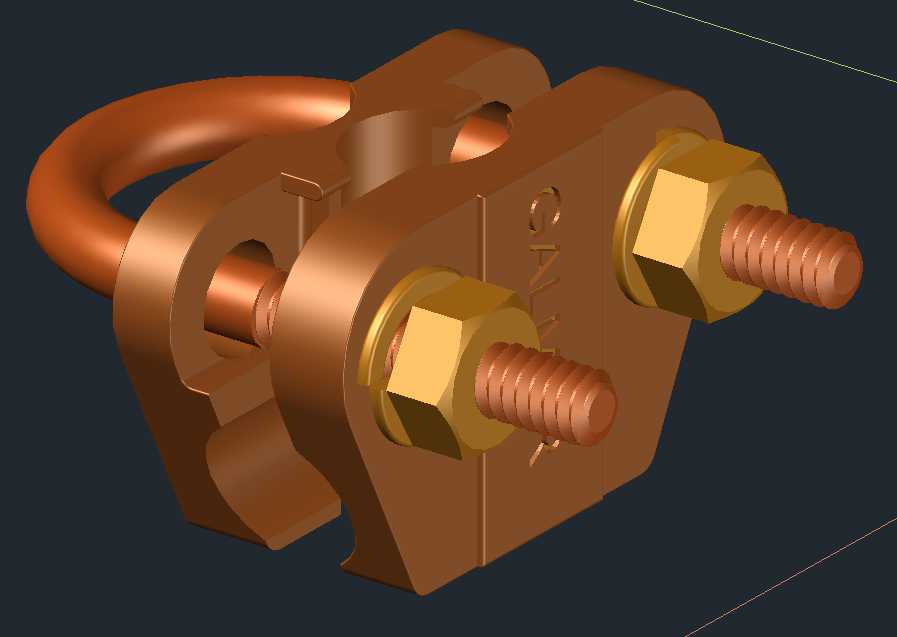

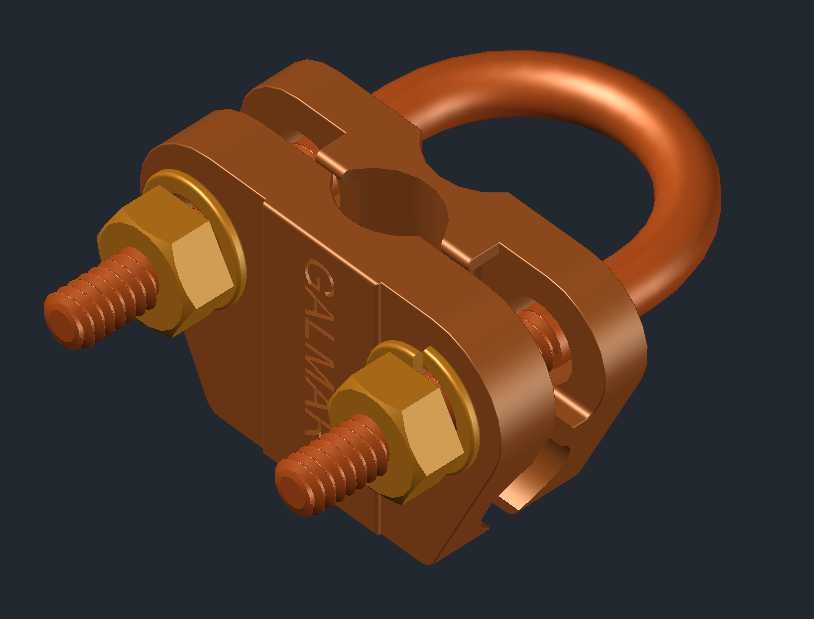

　　从功能特性来看，整体采用高导电率的紫铜材质加工，既保证了优良的导电性能，也具备足够的结构强度与抗腐蚀能力，适配户外露天、土壤周边等潮湿易氧化的安装环境。构件采用上下对夹的分体式结构，一侧设置成型的U型弯环结构，用于穿套圆柱形接地棒，另一侧设置平直的夹线槽位，用于卡放裸铜接地电缆，通过两个对称布置的铜制螺栓与六角螺母实现锁紧，拧紧过程中上下夹体同步受力，可同时将接地棒与电缆牢牢压合在夹体的对应槽位内，无需额外焊接即可实现稳定的机械连接与低阻电气接触，相比传统焊接的接地连接方式，这类夹接构件安装无需动火作业，在户外无电源的施工场景下也能快速完成装配，后期维护拆卸也更为便捷。

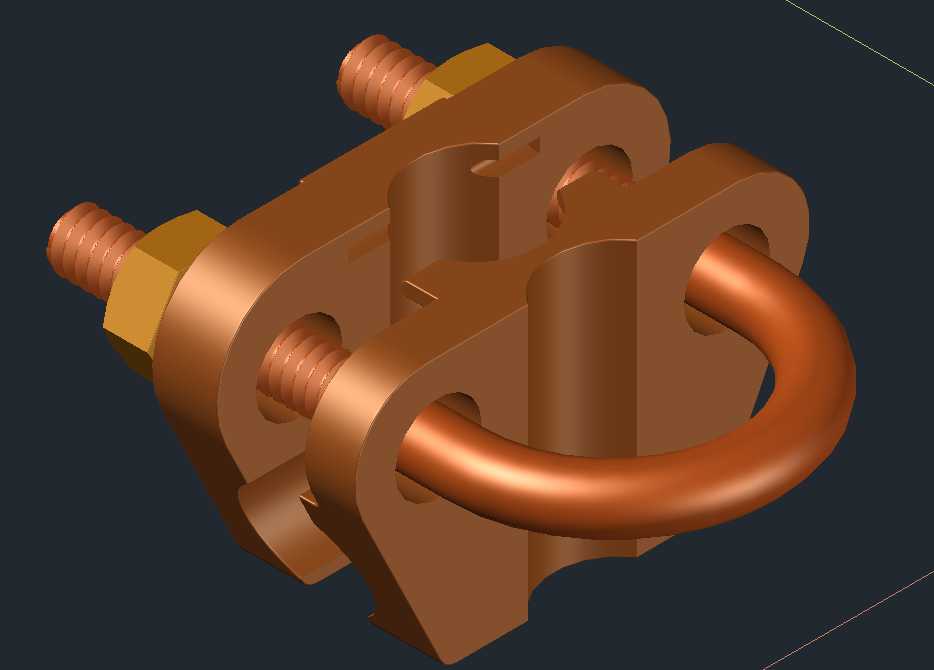

　　在设计思路上，夹体的夹持面做了适配圆弧面的仿形处理，对接地棒的贴合面采用与常规接地棒外径匹配的内圆弧结构，对电缆的夹持面则做了防滑齿槽处理，避免电缆受外力拉扯时出现滑脱；螺栓孔位采用沉台设计，螺母拧紧后可完全嵌入沉台内，避免安装后螺母突出夹体表面，减少运输、安装过程中螺母被磕碰松动的风险；夹体表面的标识区域做了平整化处理，可压印品牌、规格参数等信息，方便施工时快速识别选型。U型弯环与夹体主体采用一体成型工艺，避免拼接结构带来的接触电阻升高与结构强度不足问题，弯环的曲率半径经过反复校核，既保证穿入接地棒时有足够的调整余量，也不会因间隙过大导致夹持后出现松动。

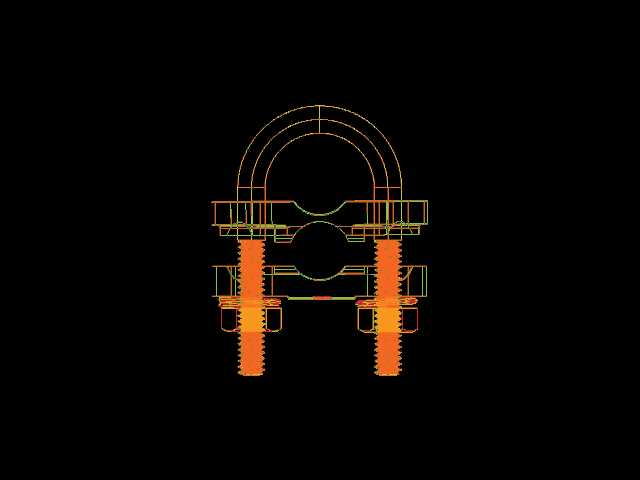

　　从安装边界与尺寸适配角度来说，这类夹件的U型环内径适配行业通用直径的镀锌接地棒、铜包钢接地棒，夹线槽位可覆盖常规截面积的裸铜绞合接地电缆，两个锁紧螺栓的间距经过优化，拧紧时夹体受力均匀，不会出现单侧翘起导致压合不实的问题；整体外形紧凑，安装后突出接地极的尺寸较小，在接地沟回填时不会被石块卡滞，也能减少土壤沉降带来的额外外力影响。安装时需要注意先将接地棒打入地下指定深度，再将电缆穿入夹体的线槽位置，套入接地棒后交替拧紧两侧的螺母，保证两个螺栓的锁紧力矩一致，避免夹体偏斜导致接触面积不足，安装完成后可在夹件表面涂抹导电防腐膏，进一步降低接触电阻、提升抗腐蚀能力，延长接地系统的使用寿命。这类构件的建模过程需要重点还原夹体的仿形夹持面、沉台螺栓孔、U型弯环的曲率细节，以及螺栓螺母的螺纹结构，保证装配干涉检查时能准确模拟实际安装的配合状态，为工程选型、施工模拟提供精准的三维参考。
