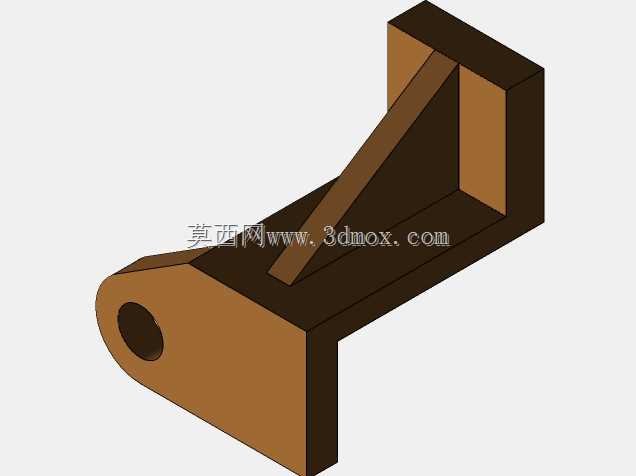

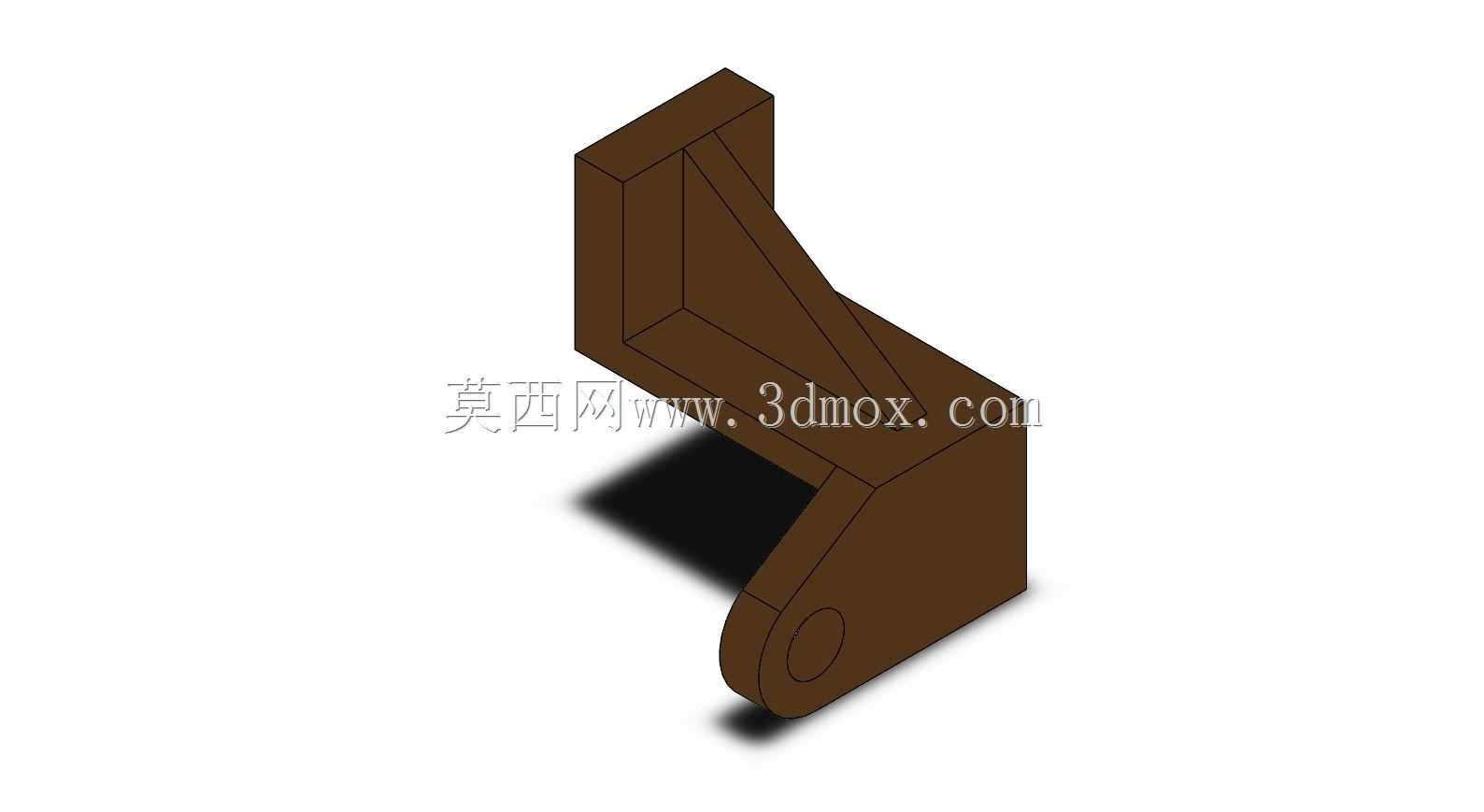

带铰接耳槽型支撑连接结构件

该结构件属于机械传动与支撑系统中的典型连接承载零件，常见于轻工自动化生产线、小型物料输送设备、工装夹具定位模组以及民用机械的铰接支撑部位，主要承担相邻部件之间的载荷传递、角度限位与活动铰接功能，可在设备运行过程中为联动构件提供稳定的支撑基准，同时通过端部的铰接孔实现部件间的小范围摆动适配，抵消设备运行中产生的装配公差与微量位移，避免刚性连接带来的应力集中损伤。从功能特性来看，该零件采用一体式铣削成型的结构设计，主体为带内凹型腔的槽型截面，在保证整体结构刚度的前提下大幅削减了零件自重，降低了运动副的负载惯量，适合在需要频繁往复摆动的工况下使用；端部延伸出的带孔铰接耳做了圆弧过渡与加厚处理，孔位内壁可适配铜套或滚针轴承安装，能够承受径向的交变载荷，减少铰接部位的磨损，延长部件的维护周期。在设计思路层面，该零件优先遵循了等强度设计原则，主体槽腔的壁厚保持均匀一致，所有转角位置均设置了工艺圆角，既避免了加工过程中出现应力开裂的问题，也适配注塑或铣削加工的工艺要求，减少了加工过程中的刀具损耗；铰接耳与主体连接位置做了渐变加厚的过渡结构，将铰接点的载荷均匀分散到主体槽型结构上，避免连接位置出现应力断裂的风险。从安装边界来看，该零件的主体槽腔可卡入对应规格的型材或安装基座，通过槽腔侧壁的预留孔位实现螺栓锁紧固定，安装时需保证铰接孔的轴线与相邻摆动部件的回转轴线保持同轴度误差在0.02mm以内，避免铰接运动过程中出现卡滞；零件整体外形紧凑，安装占用空间小，可在狭小的设备装配空间内完成布置，适配多数中小型机械设备的铰接支撑需求，在装配时可根据实际工况在铰接孔内添加润滑脂，进一步降低转动摩擦阻力，提升部件运行的平顺性。
