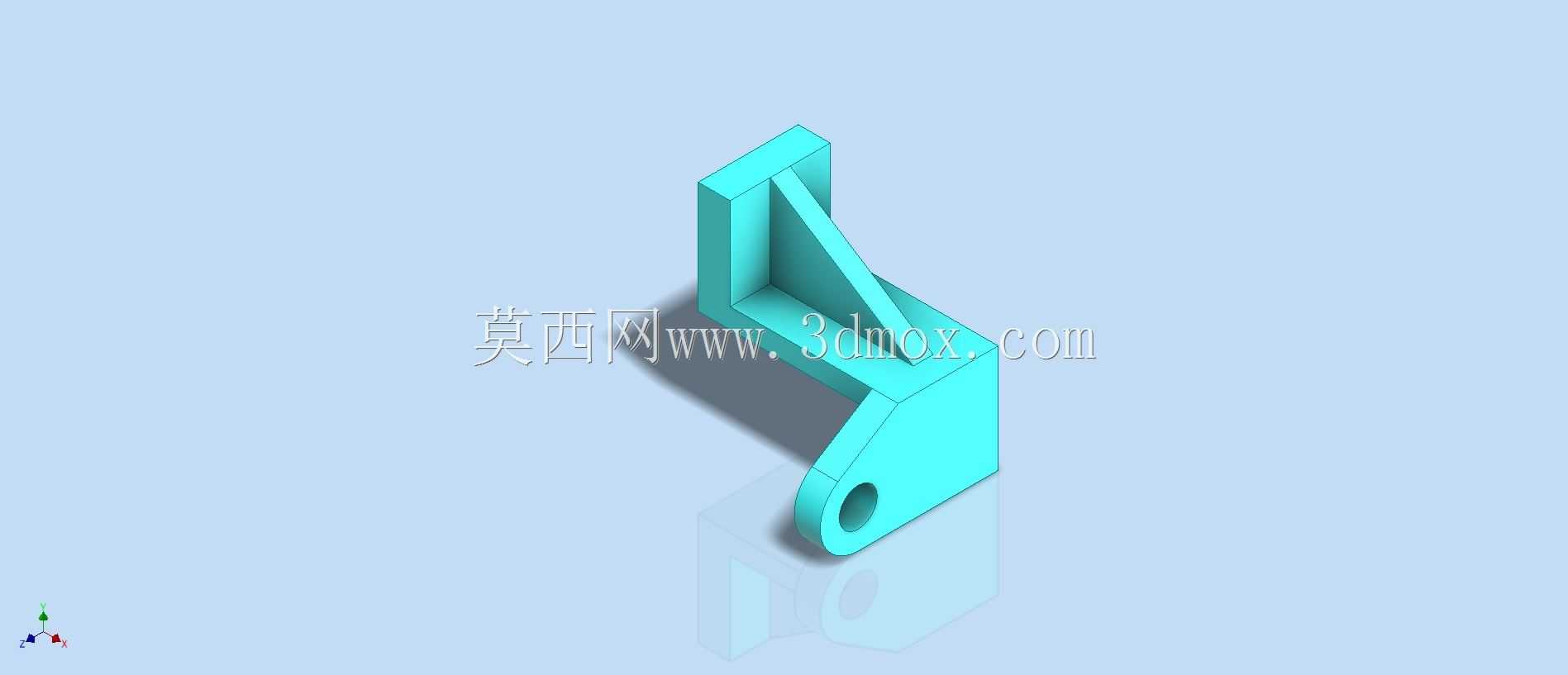

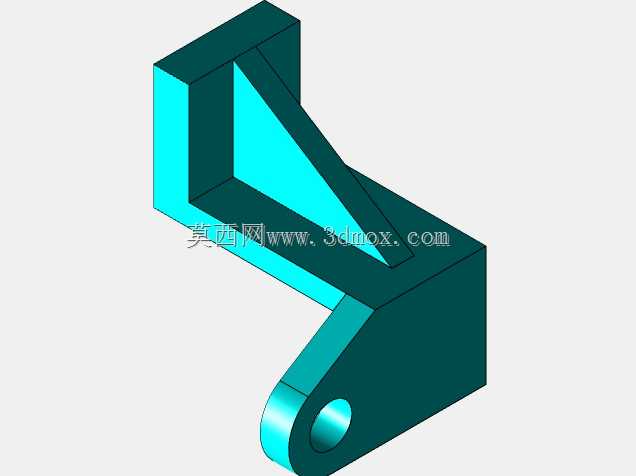

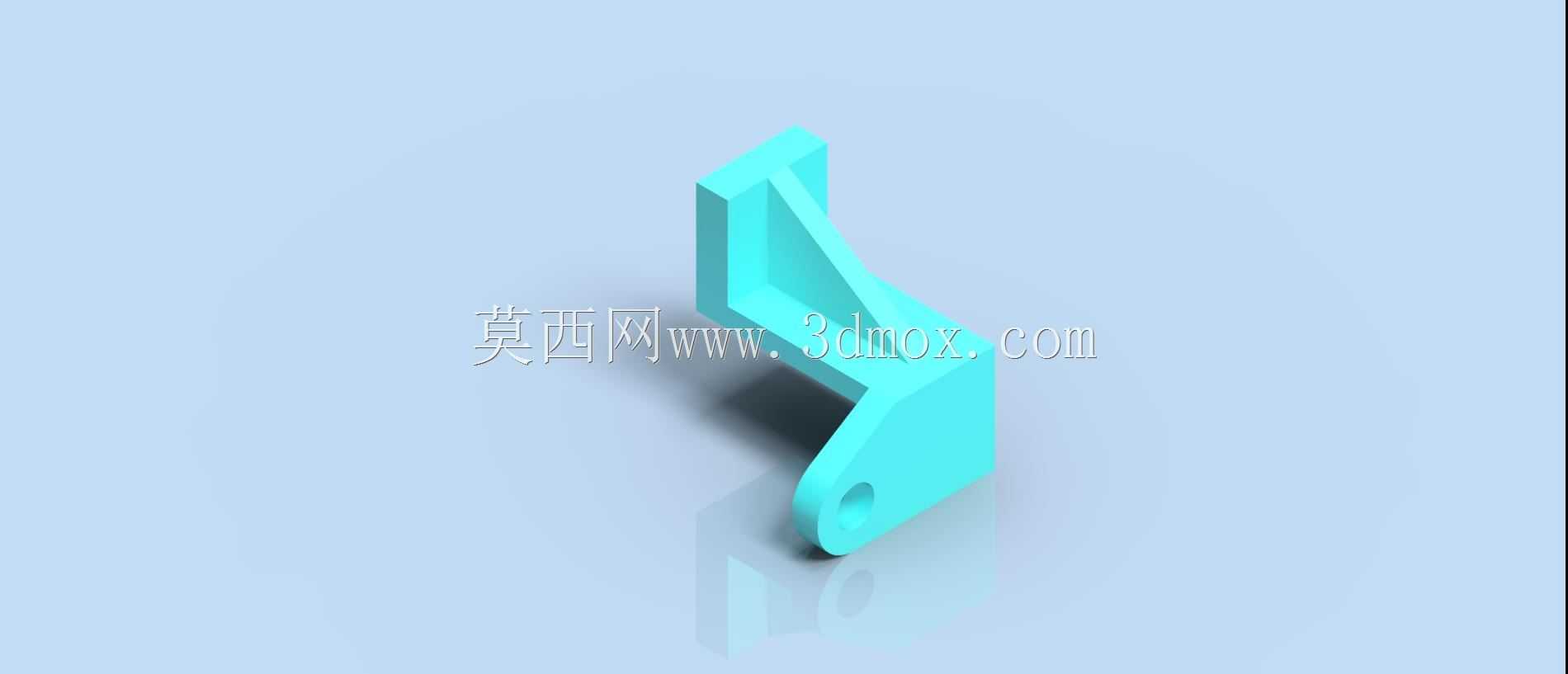

异形折弯连接支撑件结构设计练习

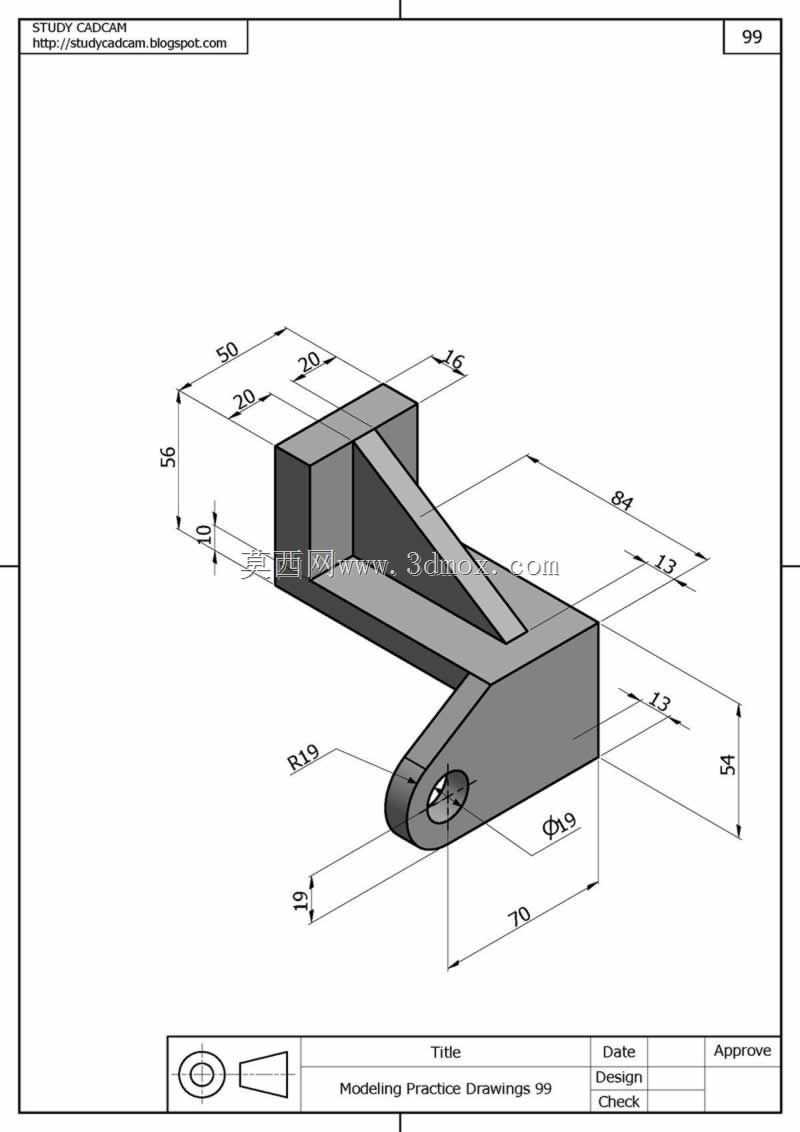

本次设计的异形折弯连接支撑件，主要应用于小型机械设备的内部结构连接场景，可作为轻型工装夹具的定位支撑部件、小型自动化设备的机架连接附件，或是教学实训场景中机械结构组装的练习构件，能够在低载荷的机械传动、结构定位环节承担连接与支撑作用，适配各类需要非规则角度连接的装配场景，弥补标准直型连接件无法适配异形安装空间的不足。该支撑件的核心功能是实现两个非平行安装面之间的刚性连接，通过自身的折弯结构传递并分散承载的载荷，避免连接部位出现应力集中导致的结构变形，同时其端部的带孔结构可通过螺栓、销钉等标准紧固件完成快速装配，无需额外定制复杂的连接接头，能够有效降低小型设备的装配复杂度，提升组装效率。在设计思路上，该构件首先围绕目标安装空间的边界约束展开，先确定两个安装端面的相对角度与距离，再通过平滑的折弯过渡段连接两个端面，过渡段采用渐变的壁厚设计，在折弯应力集中区域适当增加壁厚提升结构强度，在非承载区域适当缩减壁厚控制整体重量，同时在端部的安装孔位置设计凸台结构，提升孔位周边的结构强度，避免螺栓锁紧时出现孔位开裂的问题。外形尺寸方面，该构件整体长度控制在80mm范围内，最大宽度为25mm，整体高度为60mm，安装孔直径为6mm，适配常规的M5或M6标准紧固件，安装时两个端面分别贴合待连接的两个构件表面，折弯段预留足够的避让空间，不会与周边的管线、其他传动部件产生干涉，能够在狭小的设备内部空间完成装配，无需对周边其他部件进行额外的裁切修改。结构细节上，该构件所有棱边均做了圆角过渡处理，既避免了尖锐棱边在装配过程中划伤操作人员，也能够减少应力集中点，提升构件的抗疲劳性能，整体采用等强度设计思路，在满足承载要求的前提下尽可能简化结构，降低加工难度，既适合作为机械设计初学者的建模练习案例，也可经过强度校核后直接应用于实际的小型设备装配场景中，帮助学习者掌握异形结构的建模思路、应力分布分析方法以及安装边界的校核逻辑，理解机械结构设计中功能、强度、加工便利性三者之间的平衡关系。
