多接口集成式轴承安装支座结构设计

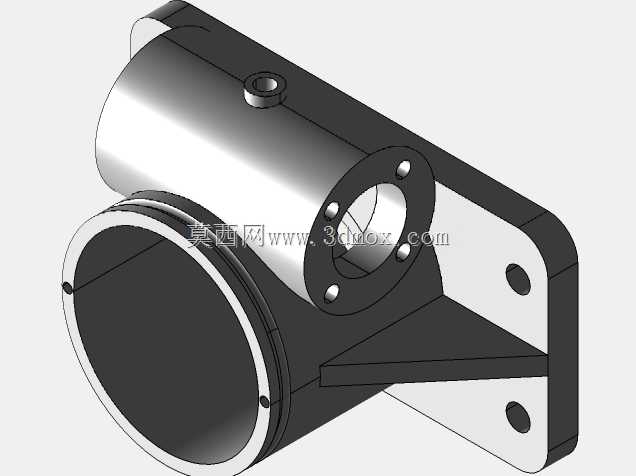

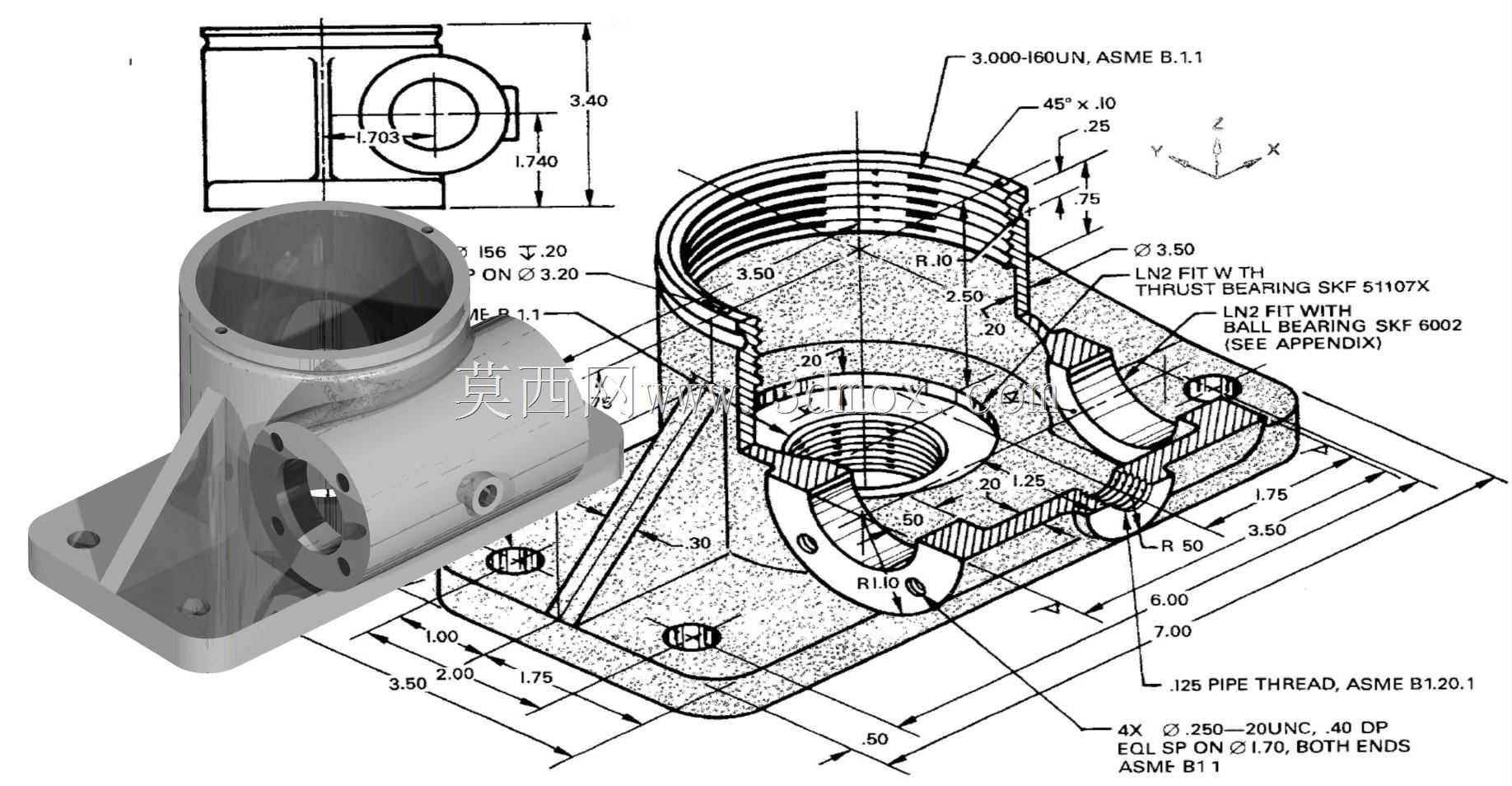

该集成式安装支座是流体动力传输单元与旋转支撑模块组合使用的核心承载构件，主要应用于小型液压动力站、紧凑型气动控制回路、实验室流体试验台等需要同时实现管路转接、旋转轴支撑、部件集成安装的场景，能够在狭小的设备安装空间内替代传统分散布置的管接头、轴承座、安装支架等多个独立零件，大幅缩减装配环节的零件数量，减少不同零件间的装配累积误差，提升整套动力单元的运行稳定性与结构紧凑度。从实际功能来看，该构件上部设置的内螺纹接口可直接对接标准规格的流体输送管路，实现压力流体的导通与流向转接，侧面的两组轴承安装位可分别适配两种不同规格的推力球轴承与深沟球轴承，为贯穿安装的旋转轴提供稳定的径向与轴向支撑，可承受转轴运行过程中产生的径向载荷与双向轴向载荷，底部带安装孔的方形法兰底座可通过紧固件直接固定在设备安装基面或集成阀块表面，为整个集成单元提供稳固的安装基准，侧面的加强筋结构可在不额外增加整体壁厚的前提下，大幅提升支座上部筒体与底座之间的连接刚度，避免流体压力波动或转轴高速运转时产生结构共振。设计过程中优先遵循集成化、轻量化的设计思路，将原本需要独立加工装配的管路接头、轴承支撑座、安装法兰三个功能模块整合为单一整体构件，各功能区域的壁厚根据受力情况做差异化设计：流体通道区域的壁厚满足对应压力等级的强度要求，轴承安装孔位的壁厚满足轴承压装后的抱紧力要求，底座安装区域的厚度满足螺栓锁紧时的抗压强度要求，同时在轴承安装位与流体通道之间设置可靠的密封隔离结构，避免压力流体渗入轴承安装腔造成润滑脂失效。外形尺寸方面，该支座整体安装边界控制在极小的空间范围内，底座方形法兰的安装孔位采用对称布局设计，可适配两种不同方向的安装需求，上部筒体的轴线与侧面轴承安装孔的轴线保持严格的垂直位置公差，轴承安装孔的同轴度、端面跳动等形位公差满足对应规格轴承的安装精度要求，各管路螺纹接口的尺寸严格遵循通用管螺纹标准，可直接与市面常规规格的管路接头、密封件适配，无需额外定制转接零件，底部安装孔的孔径与孔距符合通用小型动力单元的安装尺寸规范，可直接替换同类型安装场景中的原有分散式支撑构件，降低设备改造成本与装配难度。
