Catia平台电动鼓风机转子组件结构设计

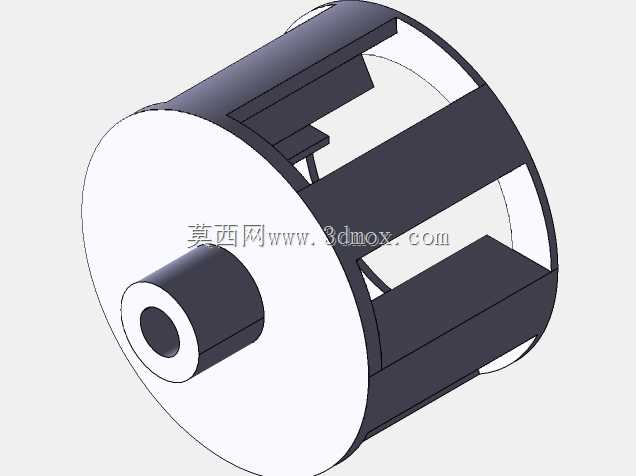

该电动鼓风机组件是小型鼓风送风设备的核心运动部件，主要应用在小型电子设备散热、桌面级通风装置、小型风道送风系统、便携式鼓风器具等场景中，承担着将电机输出的旋转动能转化为定向风压动能的核心作用，是整套鼓风设备实现空气定向输送的关键执行结构。从实际使用场景来看，这类结构常适配小功率驱动场景，既可以作为独立小型鼓风单元用于狭小空间的空气循环，也可以作为配套组件嵌入到需要定向送风的终端设备内部，比如小型仪器散热风道、桌面排风装置、便携式充气鼓风设备等，能够在有限的安装空间内提供稳定的定向气流输出，满足小流量、持续送风的使用需求。从功能特性来看，该组件采用筒式笼型结构设计，中心设置带通孔的轴接凸台，用于和驱动电机的输出轴完成同轴装配，凸台与外侧环形框架之间通过多道径向排布的支撑筋条连接，筋条之间预留的镂空区域既可以降低组件自身的转动惯量，减少电机启动时的负载冲击，也能够在旋转过程中带动周边空气形成定向流动，配合外围的风罩结构即可形成稳定的风压输出。组件的端面采用整面圆盘式封闭设计，能够避免旋转过程中气流从端面侧溢散，保证气流沿着组件的径向或轴向指定方向输出，提升鼓风效率。在设计思路上，该结构优先考虑了转动平衡性与装配便捷性，整体采用同轴回转体布局，所有支撑筋条沿中心轴线均匀圆周排布，确保高速旋转时的质心与回转轴线重合，降低转动过程中的振动与噪音；中心轴孔的尺寸设计预留了标准轴径的装配公差，能够直接适配常规小功率电机的输出轴规格，无需额外定制转接零件即可完成装配；外侧环形框架的外径尺寸统一，能够直接嵌入对应规格的圆形风筒内部，安装时仅需保证轴向定位即可完成组件与风罩的配合，大幅降低装配环节的调整难度。从外形尺寸与安装边界来看，该组件整体为圆柱形态，轴向长度与外径的比例适配小空间安装需求，中心轴接凸台的轴向伸出长度满足与电机轴的配合深度要求，不会出现轴接长度不足导致的转动打滑问题；组件的最大外径小于配套风筒的内径，预留了合理的转动间隙，避免旋转过程中与风筒内壁发生剐蹭；组件的轴向总长度控制在紧凑范围内，不会过度占用设备内部的轴向安装空间，能够适配薄型、小型化的鼓风设备设计需求。结构上所有筋条与圆盘、外环的连接位置均做了圆弧过渡处理，既能够降低应力集中，提升组件高速旋转时的结构强度，也能够减少空气流经时的紊流噪音，提升鼓风过程的运行平顺性。
