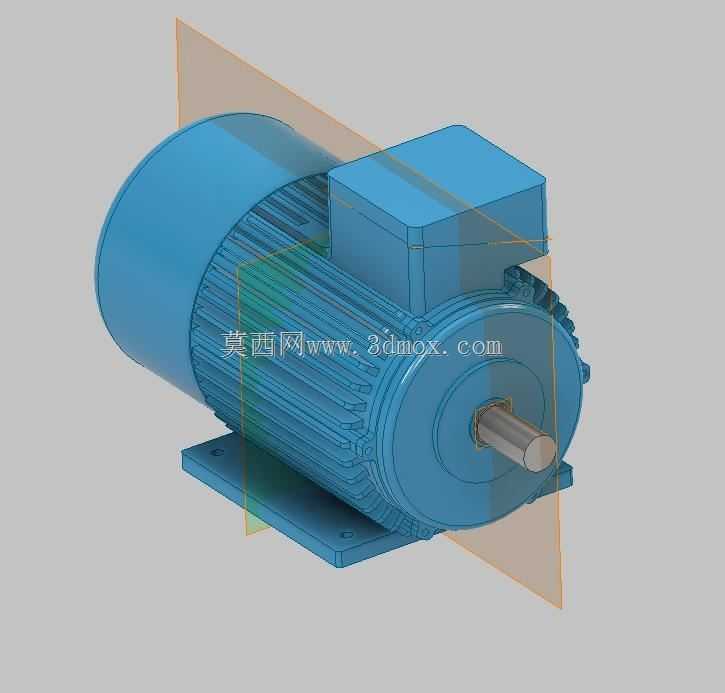

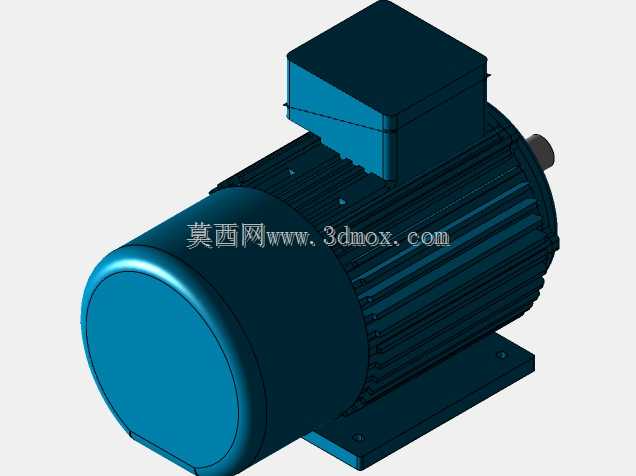

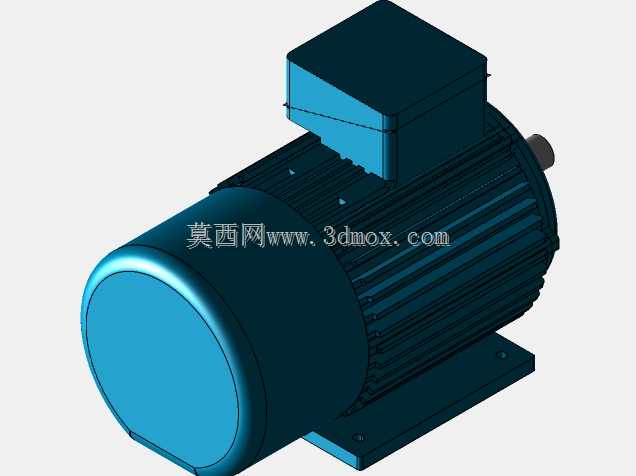

卧式三相异步驱动电机三维结构设计

这款卧式驱动电机是工业传动系统中应用极为广泛的动力输出部件，可适配各类需要持续稳定旋转动力输出的工业场景，在输送线传动、机床主轴驱动、泵类设备配套、风机动力供给、轻工机械传动、农业机械驱动等场景中都能见到同结构产品的身影，作为整套设备的动力核心，它承担着将电能转化为旋转机械能的核心作用，为后端负载提供稳定可控的扭矩与转速输出，保障整套生产或作业设备的持续稳定运转。

从产品功能特性来看，这款电机采用全封闭自扇冷式结构设计，外壳带有密集的轴向散热筋结构，能够在设备持续运转过程中快速将定子绕组产生的热量通过壳体传导散发，避免长时间高负载运行出现过热烧损的问题；机身采用一体式铸铁底座设计，底座带有对称分布的长圆形安装孔，可适配不同安装孔距的安装基面，安装时可通过调整螺栓位置微调电机轴向位置，方便与后端负载进行轴系对中，降低安装调试的难度。输出轴采用标准圆柱形轴伸设计，带标准键槽结构，可通过键连接直接与联轴器、带轮、齿轮等传动部件配合，动力传递过程扭矩损失小，连接可靠性高，能够承受持续运转下的交变载荷冲击。顶部独立的接线盒结构采用密封式设计，可在多粉尘、轻度潮湿的工业车间环境下使用，避免外界杂物、水汽侵入接线端子造成短路故障，接线腔预留了充足的走线空间，方便现场布线时的线缆接入与端子固定。

从设计思路层面，这款电机的结构设计充分兼顾了通用适配性与运行可靠性，整体外形采用同轴式布局，定子壳体、端盖、输出轴保持严格的同轴度公差，能够有效降低运转过程中的径向跳动，减少轴承磨损与运转噪音；端盖采用止口定位结构与主机身配合，装配时可快速保证轴承室与定子内腔的同轴度，降低装配环节的精度调校成本。机身的散热筋沿轴向均匀分布，既能够增大壳体与空气的接触面积提升散热效率，同时也能够强化壳体的结构强度，避免安装或搬运过程中壳体受外力出现变形。从安装边界来看，这款电机的底座安装面为整机的最低基准面，输出轴中心高为固定标准值，安装时只需保证负载输入轴与电机输出轴的中心高一致、轴线重合即可完成装配，整机的径向轮廓以输出轴轴线为中心对称分布，接线盒位于机身顶部居中位置，不会额外占用侧向安装空间，可适配安装空间较为紧凑的设备集成场景，在设备布局设计时只需预留出接线操作与散热通风的空间即可，无需额外预留过大的检修操作空间，能够有效帮助整套设备压缩整体体积，提升设备的空间利用率。
