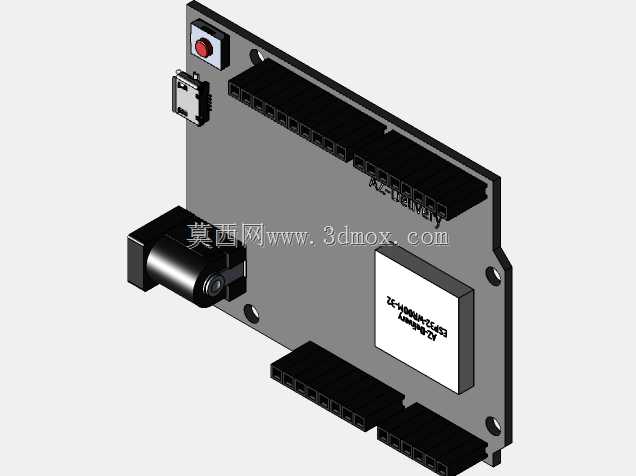

ESP32-WROOM-32开发板载板结构设计

这款载板结构是针对ESP32-WROOM-32无线通讯模组设计的配套承载安装结构，主要面向物联网终端开发、小型智能硬件原型验证、嵌入式教学实验、工业现场无线数据采集节点等应用场景，能够为核心通讯模组提供稳定的物理支撑、规整的接线扩展与可靠的安装固定能力，解决裸模组在实际搭建电路时引脚易折损、接线杂乱、难以固定安装的痛点。在实际使用中，该载板可直接搭载核心ESP32模组，通过板上排布的多组排针排母接口，将模组的GPIO引脚、电源引脚、通讯接口全部引出，方便使用者外接各类传感器、执行器、通讯外设，无需额外焊接飞线即可快速搭建功能验证电路，大幅缩短智能硬件的开发调试周期。设计过程中，工程师充分考虑了嵌入式开发的实际使用需求：首先在载板边缘预留了标准的安装孔位，可直接通过螺丝固定在亚克力外壳、设备内壁或者标准实验支架上，安装边界完全匹配常用的小型物联网终端壳体内部尺寸，不会出现与壳体结构干涉的问题；其次在载板侧边集成了USB供电与程序下载接口，搭配板载的复位按键，无需额外外接下载器即可完成固件烧录与设备复位操作，简化了开发流程；载板上的排母座位置经过精准对位，核心模组插入后不会出现偏移虚接的问题，同时预留了足够的散热间隙，避免模组长时间工作时热量堆积影响运行稳定性。外形尺寸上，载板采用紧凑的矩形布局，整体长宽控制在适配小型手持智能设备、壁挂式采集节点的尺寸范围内，板上接口排布避开了安装孔位与螺丝固定区域，接线操作时不会被安装结构遮挡；板载的接口全部采用行业通用的标准间距排针，兼容市面上主流的杜邦线、传感器模块接口，无需定制转接线材即可完成外设连接。结构设计上充分考虑了日常开发使用中的耐用性，载板边缘做了圆角处理避免尖锐边角划伤使用者，接口元件的焊接位置预留了足够的焊盘强度，多次插拔接线也不会出现焊盘脱落的问题，同时载板的结构强度能够承受日常开发中的插拔、挪动操作，不会轻易出现弯折变形的情况，能够满足从原型开发到小批量试产阶段的使用需求。
