SK40锥柄刀具数据夹结构设计

　　在数控加工车间的刀具管理流程里，这类适配DIN ISO 7388-1标准SK40锥柄的刀具数据夹，是衔接刀具物理实体与机床刀库信息识别的关键工装部件。它并非直接参与切削的刀具本体，而是套合在SK40锥柄基准部位，承载刀具身份数据、触发机床刀库定位识别的配套构件，常见于配置自动换刀系统的立式加工中心、卧式镗铣加工中心，也可用于柔性制造单元的刀具预调工位，完成刀具参数绑定、工位流转标识的功能。

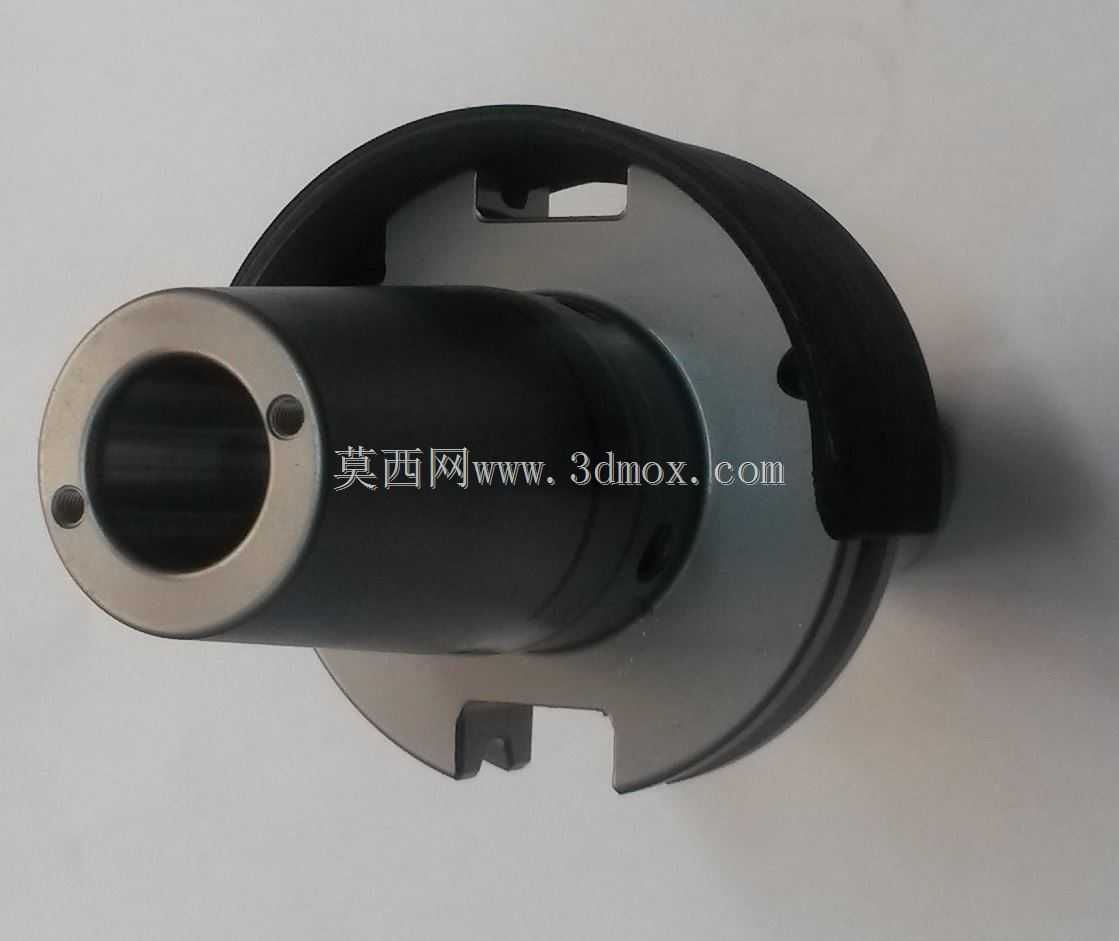

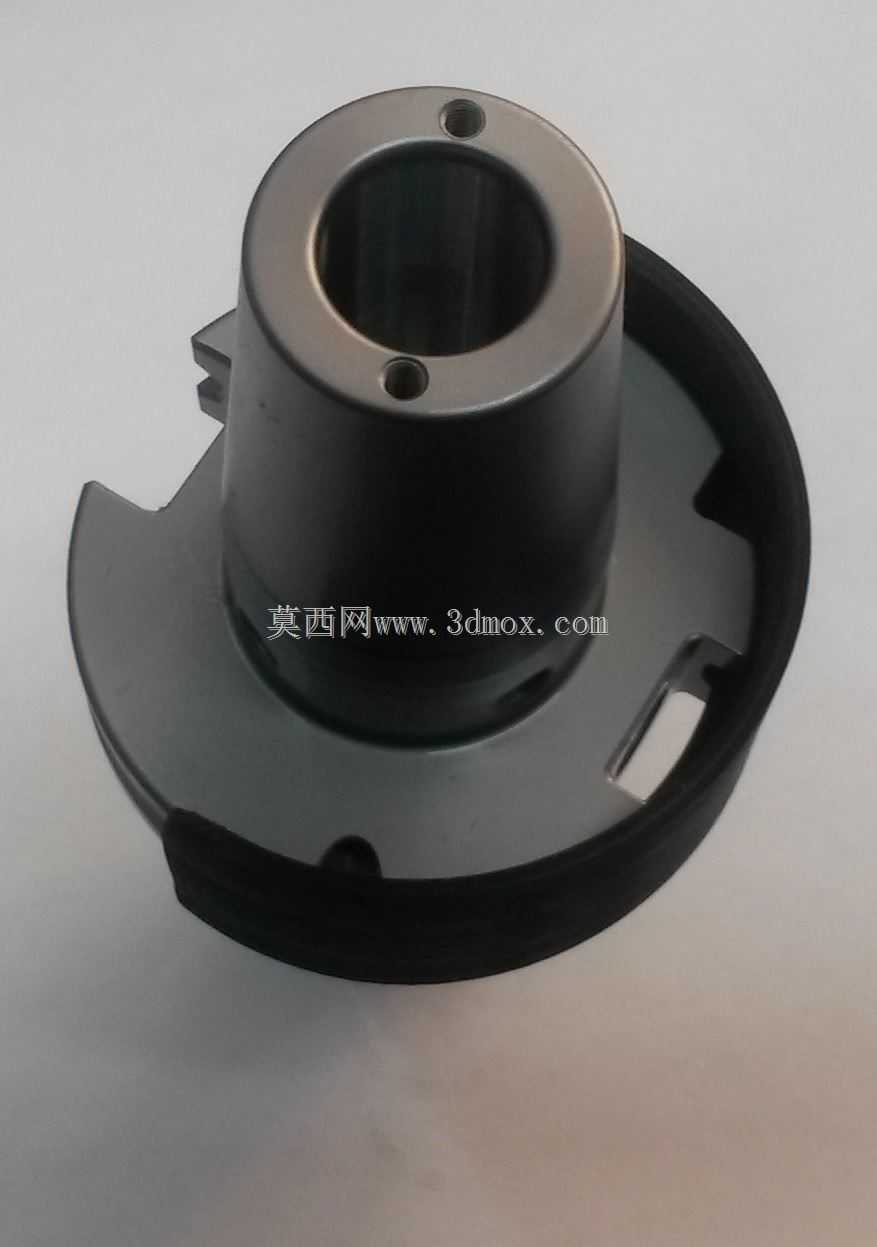

　　从结构功能拆分来看，该构件分为上部同轴定位环与下部侧翼盘体两部分。上部定位环的内孔严格匹配SK40锥柄的圆柱基准段，采用小间隙配合保证套装后无径向窜动，环体上预留的两个对称小孔用于安装紧定螺钉，锁定数据夹与锥柄的轴向位置，避免机床高速换刀时出现移位脱落。下部盘体并非整圆结构，而是开出多组对称缺口与凸缘，这些轮廓是专门适配机床刀库的卡槽、机械手抓刀轨迹以及数据读取触点的位置——不同品牌机床的刀库识别工位会通过盘体缺口的通断状态、凸缘的触发位置，读取刀具的编号、长度补偿、半径补偿等预置信息，部分机型还会通过该轮廓判断刀具是否正确就位、锥柄规格是否匹配。

　　设计过程中首先要锚定SK40锥柄的安装边界：上部定位环的内孔直径、轴向高度必须完全贴合标准锥柄的夹持基准面，既不能过盈过大导致工人套装拆卸费力，也不能间隙过大造成数据夹偏心，影响刀库识别精度。盘体的外圆轮廓需要避开机床主轴端面的键块、拉钉的活动空间，同时保证机械手在抓刀、拔刀、旋转插刀的全行程中，不会与盘体发生运动干涉。实际建模时需要先导入SK40锥柄的标准三维数模作为装配基准，再反向推导数据夹的内孔尺寸与避让空间，而非孤立绘制零件外形。

　　材质选择上，这类构件通常采用工程塑料或轻质铝合金加工，核心原因是控制整体重量——刀具预装数据夹后会进入刀库长期存放，过重的附加构件会增加刀库链条、机械手的负载，同时在高速换刀的启停瞬间产生更大惯性，影响定位重复精度。盘体边缘的缺口需要做去毛刺倒角处理，避免在刀具流转过程中刮伤操作人员手套、磕碰刀库的定位面；上部定位环的两个螺钉孔采用沉孔设计，保证紧定螺钉安装后不突出环体端面，防止数据夹套装到位后与主轴基准面产生间隙。

　　从现场使用场景来看，刀具在对刀仪完成长度、直径参数测量后，会将对应数据写入芯片或通过机械轮廓编码绑定到该数据夹上，随后整套刀具装入刀库。机床换刀时，刀库旋转至指定工位，识别机构先通过数据夹的盘体轮廓确认刀具身份，再控制机械手完成取刀动作，整个过程无需人工二次核对参数，能大幅降低多品种小批量加工中的刀具调用错误率。在一些老旧机床改造项目中，这类数据夹还可作为附加识别工装，在不改动机床原有刀库结构的前提下，补充刀具数据管理功能。

　　建模阶段需要重点验证两个装配边界：一是数据夹沿锥柄轴向滑入的行程终点，必须保证下部盘体的下端面与锥柄法兰面留有合理间隙，避免夹屑影响定位；二是盘体所有缺口的位置度，要与机床刀库的识别销、触发开关的位置一一对应，偏差需控制在0.1mm以内，否则会出现识别失败、刀库报警的问题。此外，上部定位环的同轴度公差需要严格控制，若数据夹自身偏心，会导致盘体轮廓在旋转识别时出现位置偏移，造成机床误判刀具规格。
