2596型直流降压转换模块结构设计

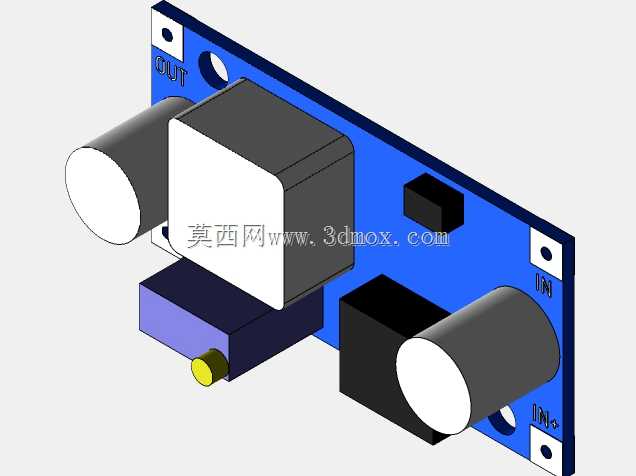

　　在嵌入式控制板、小型工控终端、传感器供电支路以及教学实验平台中，直流电压转换是绕不开的基础环节。该2596型DC-DC降压模块以蓝色PCB为承载主体，将输入滤波电容、功率电感、调压电位器、输出电容及整流器件整合在同一块板面上，形成可直接焊接或螺接固定的独立电源单元。模块两侧布置圆柱形电解电容，分别承担输入端纹波吸收与输出端储能滤波；中部方形屏蔽电感紧贴功率回路，能够降低开关节点对外的电磁辐射；板边预留IN+、IN-、OUT+、OUT-标识，接线方向清晰，可减少装配阶段的极性误接风险。

　　从结构设计角度看，这类模块并非单纯把原理图转化为三维外形，而是要在有限板区内平衡电流路径、散热面积、元件高度与安装干涉。功率电感与主芯片所在区域通常是发热集中点，建模时保留了元件真实高度差和焊盘轮廓，便于在整机布局中检查上方是否存在壳体压接、旁边是否有插接件碰撞。PCB四角开设安装孔，可通过铜柱或螺钉固定在钣金支架、绝缘垫板或3D打印支座上；对于空间紧张的设备，也可直接利用排针或导线悬空焊接，但需要注意电解电容本体不能贴近发热变压器或散热片，长期高温会加速电解液失效。

　　实际选型时，工程师最关心的是输入输出边界与负载能力。该模块面向常见直流母线取电场景，可将较高直流电压降至后级电路所需的稳定电压，为单片机、运算放大器、继电器驱动板、传感器模组等提供供电。板上黄色电位器用于微调输出电压，旋转调节时应使用绝缘螺丝刀，避免金属杆误触相邻焊盘造成短路。输入端电容靠近接口布置，能够抑制引线带来的电压尖峰；输出端大容量电容则改善负载瞬态响应，在电机启停、无线模块发射等电流突变工况下减小电压跌落。

　　三维建模过程中，圆柱形电容的直径、高度和引脚间距需要准确还原，因为它往往决定模块上方的最小净空；黑色方块元件与蓝色板基之间的层次关系也要体现，不能简化成一张贴图。模块边缘的DC座或接线位置若存在，应与板上丝印方向一致，方便在总装图中判断线束走向。对于需要把该模块嵌入设备内腔的设计人员，模型可直接用于干涉检查：确认电容顶部与外壳内壁的安全距离、电感侧面与相邻PCB的爬电距离，以及安装孔下方是否有焊点凸起。

　　在工业现场应用中，这类降压模块常被安装在传感器接线盒、小型控制柜门板、移动机器人底盘控制仓内。由于负载设备对电源噪声敏感，布局时应避免将模块与微弱信号采集电路混叠在同一区域；若必须靠近，可在模块下方增加绝缘片，并让输入输出走线分开，减少共模干扰耦合。模块没有庞大散热外壳，依赖PCB铜箔和周围空气自然散热，因此在密封机箱内使用时，应核算周围器件温升，必要时降额使用或预留通风槽。

　　从装配维护角度看，独立模块化结构的优势在于更换快捷。当后级供电异常时，可先测量输入电压是否在允许范围，再观察输出端是否短路，最后通过电位器调整验证稳压环路是否工作。三维模型保留了各元件的相对位置，使维修人员能够快速识别电感、电容和调节器件，不必反复对照丝印图。对于设备集成商而言，这种模块还能缩短电源部分的开发周期：只需在整机主板上预留安装孔和接线空间，不必重新设计开关电源的功率走线与反馈环路。

　　建模细节上，PCB板厚、焊盘圆角、元件倒角和电容顶部的防爆刻痕若能适度表达，可提升模型在评审和展示中的真实度。蓝色阻焊层与白色丝印形成明显对比，IN、OUT字样在装配图中可作为方向基准；圆柱形电容的黑白端面区分也有助于视觉识别正负极。整体结构紧凑，元件高度错落，适合用于教学演示、电源柜布局验证、电子产品样机开发以及自动化设备内部供电支路的数字化装配。
