AnetET4纤维分配器承托结构

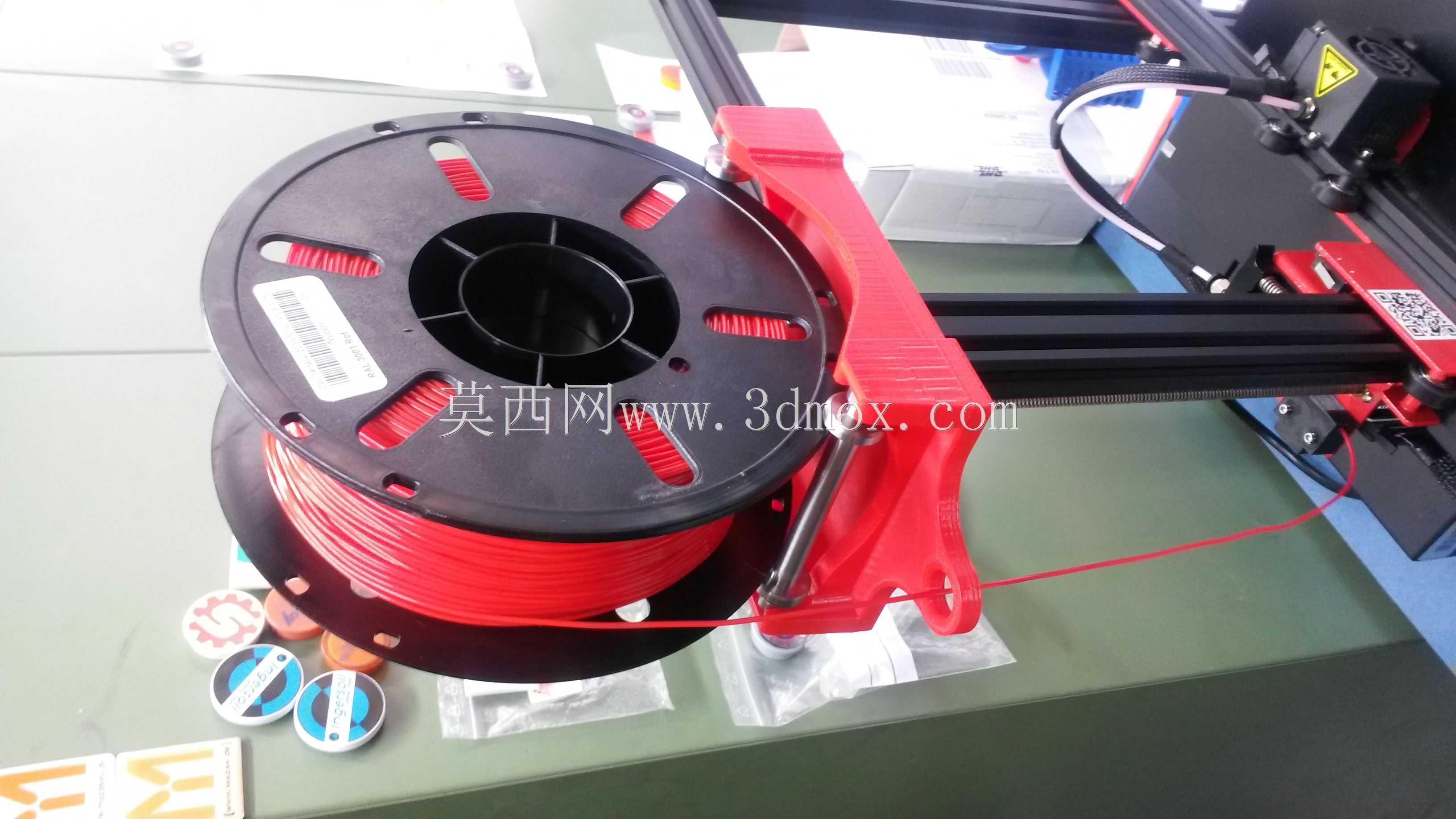

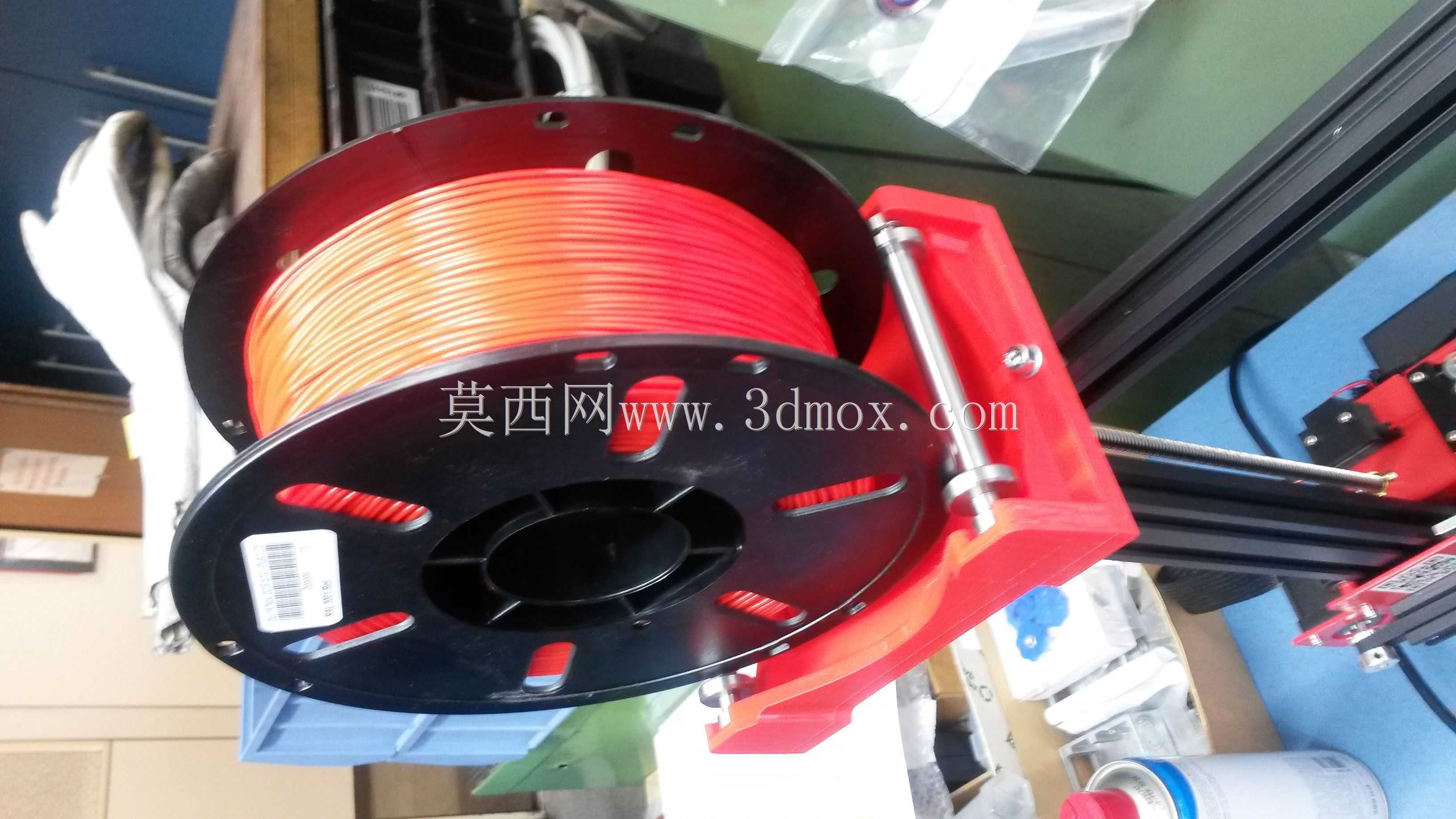

　　该构件属于3D打印设备的纤维路径配套承托件，整体采用敞口槽型框架形态，核心作用是为柔性纤维耗材提供稳定的过渡支撑与路径约束，避免纤维在输送过程中出现大幅垂摆、弯折打结或与周边运动部件发生剐蹭。在桌面级FDM打印、连续纤维增强打印的实际工况里，纤维从料架导出后往往存在一段无约束悬空段，设备高速进给或回抽时，悬空段会随牵引力产生不规则甩动，轻则造成送料阻力波动、出丝不均，重则纤维勾挂机架棱角引发断料，该构件正是针对这一现场问题设计的中间导向载体。

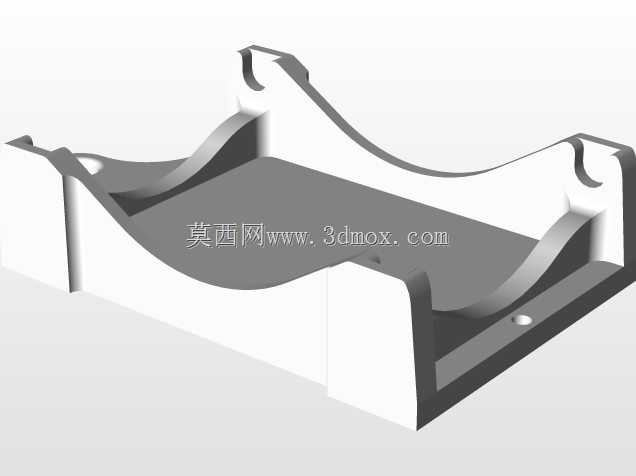

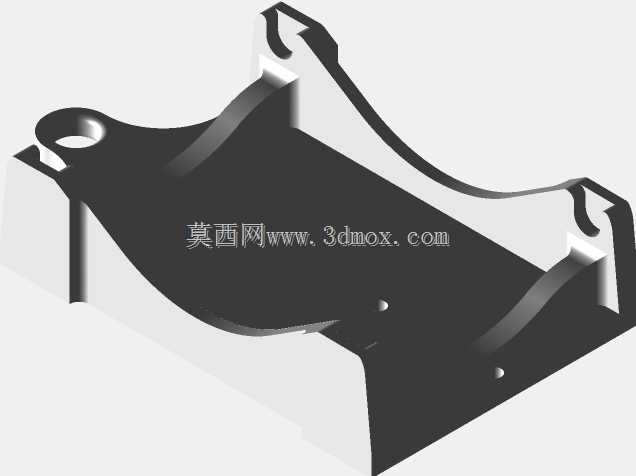

　　从结构布局来看，构件底部为平整的实体承托基面，可直接贴合安装在设备型材台面或预制支架上，基面预留的小孔用于紧固件定位，安装时不需要额外加工复杂让位槽，只需在安装面匹配对应孔位即可完成固定。两侧立壁沿底部基面向上延伸，壁体顶部设计为连续下凹的弧形曲面，该曲面并非单纯的外观造型，其曲率经过适配纤维常规走向的推演：纤维搭放在弧面上时，接触段为平滑的线接触，不存在尖锐折角，能最大程度降低纤维滑动时的表面摩擦阻力，同时弧形轮廓可对纤维形成横向限位，即使纤维在进给中出现小幅左右窜动，也会被弧面自然导回中间路径，不会从支撑件侧边滑脱。

　　构件两端的凸起挂耳结构兼具多重功能，一方面可作为辅助绑点，用于加装束线带或柔性导套，进一步约束纤维的进出端走向；另一方面挂耳的立面可作为安装对位基准，在多台设备并排布置或该构件与其他送料模块拼接时，可通过贴靠挂耳立面快速保证相对位置一致性，减少现场调试的对位时间。立壁与底部基面的交接处采用圆弧过渡，既避免了应力集中导致的构件受力开裂，也不会在槽内残留清洁死角——打印生产中难免产生纤维碎屑或粉尘，平直加圆角的内壁可直接用毛刷快速清理，无需复杂维护。

　　在安装边界方面，该构件的整体外轮廓尺寸适配常规桌面级打印设备的型材安装间距，底部承托面的宽度足以覆盖纤维的常规摆动范围，两侧立壁的高度经过权衡：过低会失去横向限位作用，过高则会干扰操作人员更换料卷、手动引送纤维的操作空间，最终的壁高可保证操作人员单手即可完成纤维搭放与路径调整。构件的槽内净空可容纳单根或少量并行的纤维耗材通过，不会因空间过宽导致纤维在槽内互相缠绕，也不会因空间过窄增加纤维穿行的阻力。

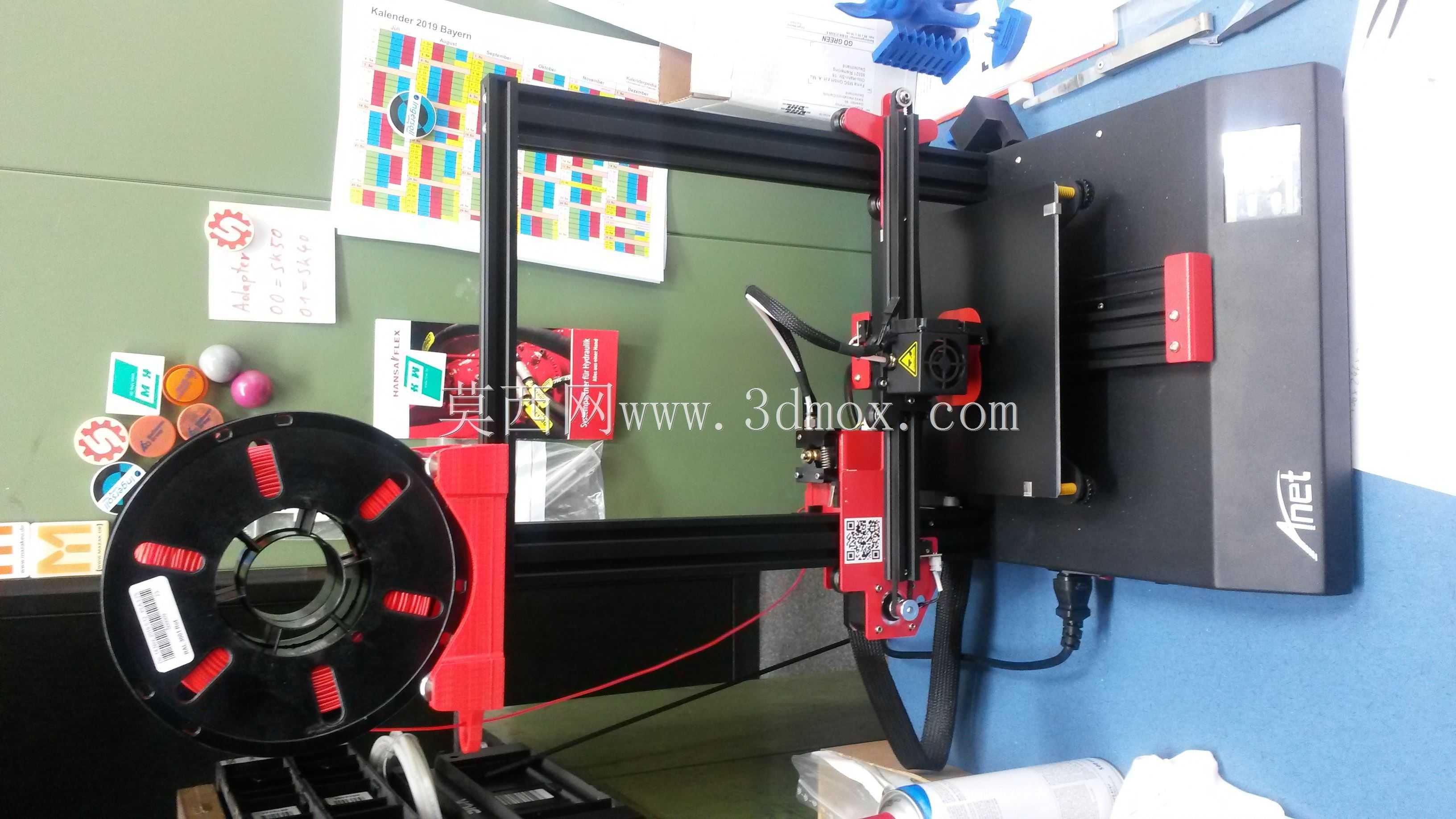

　　从设计思路的落地细节来看，该构件没有采用多余的复杂特征，所有型面都服务于纤维导向与安装维护的实际需求：底部实体区域保证整体刚性，安装后不会因纤维的长期牵拉产生翘曲变形；顶部弧形支撑面做了等厚处理，在保证结构强度的同时控制了整体重量，不会对安装基面造成额外负载；两端的结构对称设计，使得构件在安装时无需区分正反方向，降低了产线装配的出错概率。在实际应用中，该构件既可以配套Anet ET4系列设备使用，也可根据安装孔位的适配情况，移植到其他采用类似纤维送料路径的增材制造设备上，作为纤维输送路径的中间支撑模块使用，有效提升送料过程的稳定性，减少因纤维路径紊乱引发的打印故障。
