阳台露台层板异形连接挂板结构设计

　　该异形挂板主要用于阳台或露台区域的层板侧向固定，承担木质或复合板材与墙体、竖向龙骨之间的连接传力作用，在户外家具、露台置物架、阳台收纳系统中较为常见。零件整体采用长条形薄板冲压成型思路，主体厚度控制在1.5mm级别，既保证安装后板面贴合度，也能控制整体自重与材料消耗。

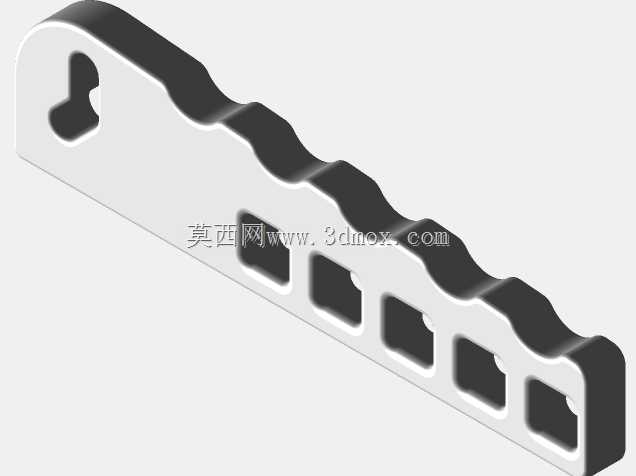

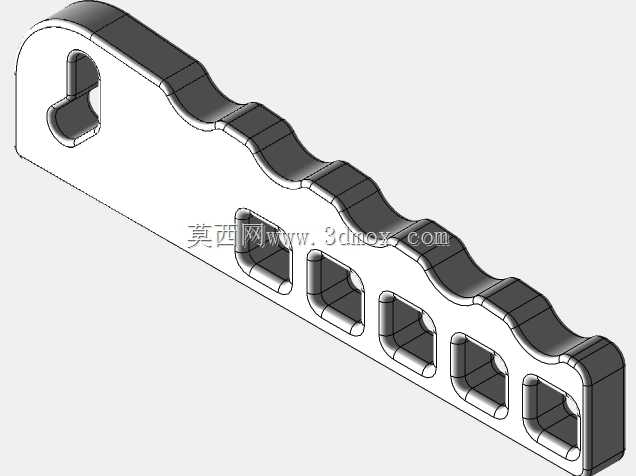

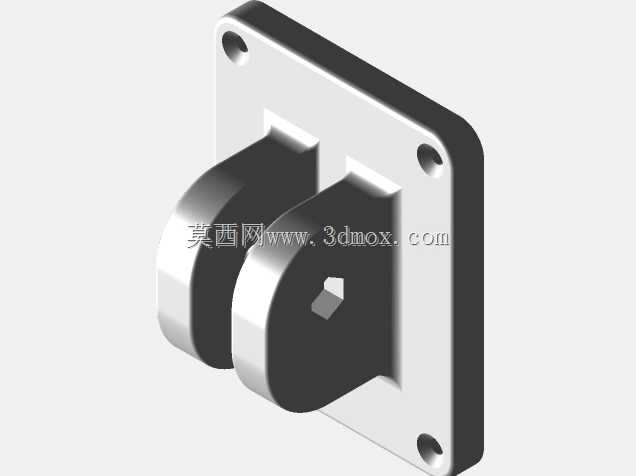

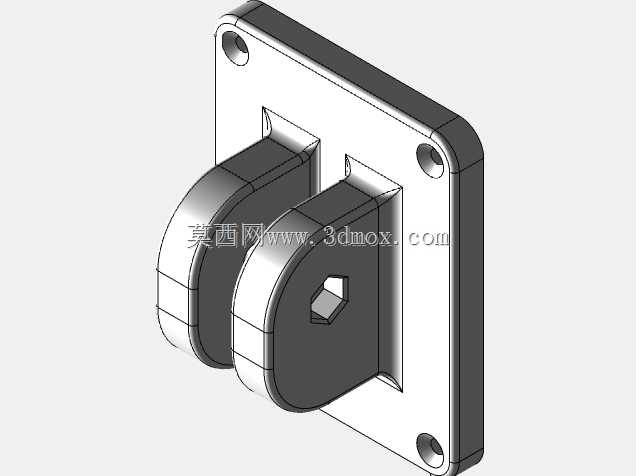

　　从结构布局看，挂板一端设置心形组合开孔，该孔并非单纯装饰造型，而是兼顾安装对位与螺栓避让需求：上部小孔可用于预定位螺钉穿入，下部大孔则能容纳M8规格内六角圆柱头螺钉的头部沉入，避免螺钉突出影响层板贴合。沿板身长度方向连续排布五个方形带圆角沉孔，孔位与板边保持等距布置，用于多颗螺钉均布锁紧，将集中载荷分散到多个连接点，降低单点松动风险。

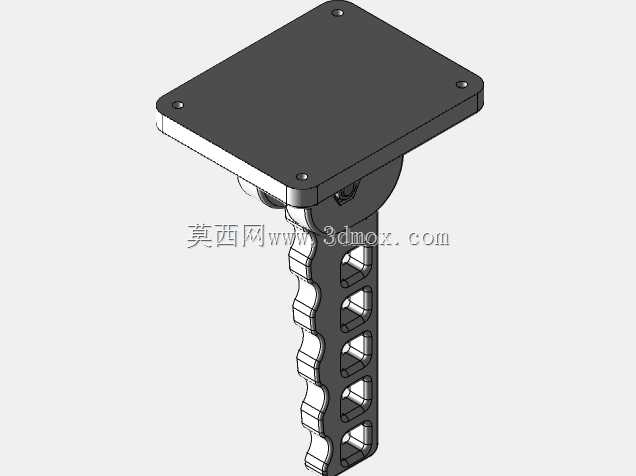

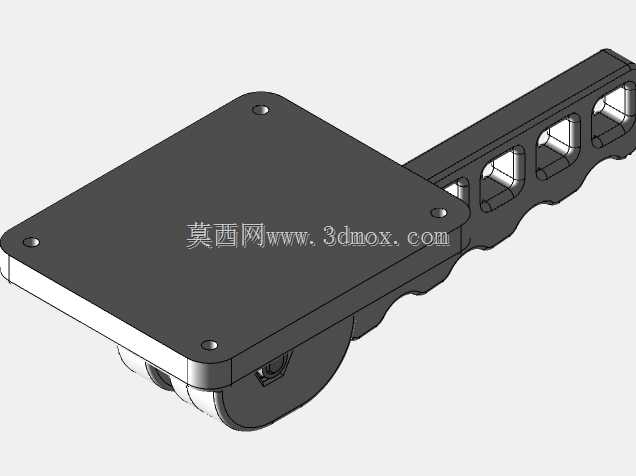

　　板件上边缘采用连续波浪形折弯轮廓，这一造型并非出于外观考虑，而是通过折线起伏提升薄板截面惯性矩。平直长薄板在承受层板向下剪切力时容易发生侧向翘曲，波浪形压型相当于在板长方向设置多道加强筋，在不增加板厚的前提下显著提升抗弯刚度。挂板下端与侧边均保留平直翻边基准面，安装时可直接贴靠层板侧面或墙面，无需额外加工定位面。

　　安装边界方面，该挂板适配M8内六角螺钉与配套防松螺母，螺钉长度可覆盖约40mm连接厚度区间，能够穿过常规露台木龙骨、防腐木板及墙体预埋件。板件总长度可覆盖五个标准孔位间距，适合固定宽度较大的整层层板；若用于窄板场景，也可截取其中两段孔位使用，心形端孔仍可作为末端固定位。孔边圆角处理可减少冲压应力集中，避免户外长期受力后出现裂纹扩展。

　　在实际选型中，这类挂板需重点关注孔位同轴度与板面平面度。若五个方孔位置偏差过大，会导致层板预装孔无法对齐，现场安装时不得不扩孔，破坏连接强度。三维建模阶段需将心形孔的两段圆弧与直边做相切约束，五个方孔采用线性阵列驱动，保证孔间距公差一致；波浪形上沿的每一段折弯半径需统一，否则冲压模具加工难度会明显上升。板件所有外露棱边均应倒钝，避免安装时划伤施工人员或层板表面。

　　该零件的受力路径较为清晰：层板竖向载荷通过五个方孔处的螺钉传递到挂板，再经心形端孔及侧边固定点传递到墙体或龙骨。由于户外环境存在温湿度变化，木材会产生胀缩，挂板上的沉孔设计允许螺钉在一定范围内微调位置，抵消板材变形带来的装配应力。防松螺母的搭配则能抵抗风载或日常触碰产生的振动，防止连接副自行回松。

　　建模时还需注意板厚与折弯系数的匹配，1.5mm板材采用小半径折弯时，展开长度需扣除折弯扣除量，否则下料后实际孔位会与设计值出现偏移。心形孔的大孔直径需大于M8螺钉头外接圆，小孔直径则应略小于螺钉头，保证螺钉只能从大孔一侧装入，形成挂装式快速定位结构。这种先挂后锁的装配方式，在现场施工中可由单人托举层板完成预定位，再逐一锁紧螺母，提升安装效率。
