锥段法兰式流体扩散接头结构设计

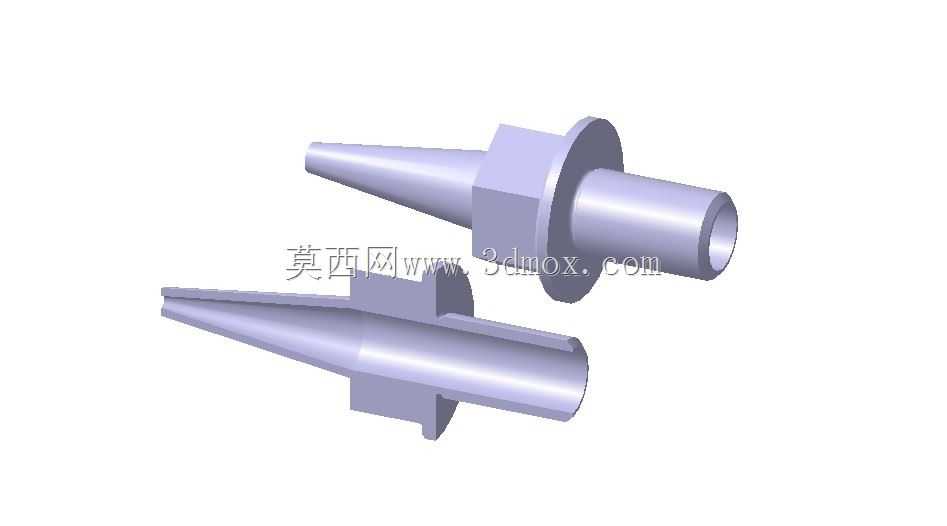

该扩散接头主要应用于中小通径的流体管路系统中，常见于气动回路、低压液压支路、小型流体实验装置以及部分轻工生产的流体输送工位，核心作用是在管路通径变化的区段完成流体的平顺扩散，降低流体因通径突变产生的局部涡流与压损，避免管路因紊流产生额外振动与噪音，同时兼顾管路的快速对接与密封定位需求。从功能特性来看，接头采用双端异径结构，一端为带锥度的渐扩段，能够让流入的流体沿锥面逐步完成流速与流向的过渡，避免直角或突变台阶带来的流场紊乱；另一端为等径直管段，可直接对接标准通径的管路或阀件接口，中部设置的六角结构与法兰凸台，一方面为安装时的扳手夹持提供受力位，方便装配时施加扭矩完成锁紧，另一方面法兰凸台可作为轴向定位基准，配合密封件完成接头与安装面板、阀块端面的贴合密封，防止流体从安装间隙泄漏。设计过程中，首先针对目标管路的通径匹配需求，确定了锥段的锥角范围，将锥角控制在流体扩散损失最小的合理区间内，既保证扩散效果，又避免锥段过长导致接头整体尺寸偏大、占用过多安装空间；其次对中部的六角夹持位进行了受力校核，确保常规扳手拧紧时不会出现结构变形或棱边崩损，法兰凸台的厚度也根据常规密封件的压缩量要求做了匹配，保证密封件安装后能达到合适的压缩率，兼顾密封性能与使用寿命。外形尺寸方面，整体采用同轴回转体加局部六角切削的结构，最大外轮廓为中部法兰的外圆直径，锥段的长度与直管段的长度按照管路安装的最小避让距离设计，安装时可直接从面板侧穿入，通过六角位旋转锁紧，不需要额外的复杂工装，安装边界预留了扳手操作的最小空间，能够适配紧凑排布的管路集群，在狭小的设备内部管路空间中也能完成装配，不会与周边相邻的管路、元器件产生干涉。接头的内壁做了等壁厚设计，在保证结构强度满足管路工作压力要求的前提下，尽可能控制整体重量，同时内壁与锥段的过渡位置做了圆角顺滑处理，避免流道内出现凸起或死角，减少流体介质在接头内部的残留，对于部分需要定期清洁管路的应用场景，也能降低清洁难度，避免介质残留滋生杂质影响管路系统的运行稳定性。
