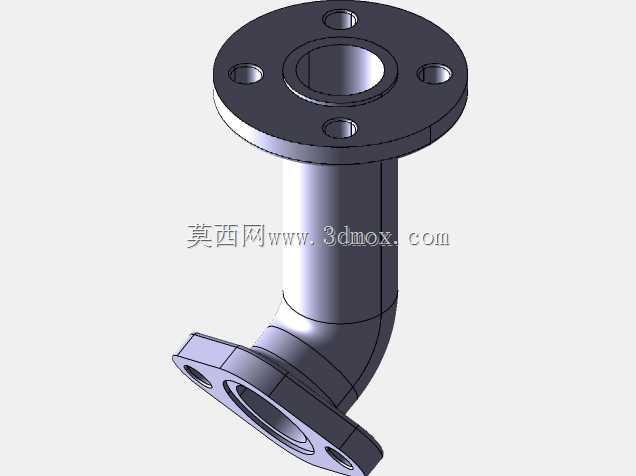

60度双法兰连接弯管结构设计

这款60度弯管是流体输送管路系统中常用的转向连接件，主要应用在市政给排水管网、化工流体输送管线、暖通空调循环管路、工业生产物料输送管道等场景中，用来改变管路的走向，适配现场管路的布局走向需求，避免管路强行弯折产生的应力集中与通径缩减问题，保障流体输送过程的顺畅稳定。该弯管两端采用标准法兰连接结构，法兰盘上均匀分布螺栓安装孔，安装时可通过螺栓紧固件与对应通径的管路法兰紧密对接，配合密封垫片即可实现可靠的密封效果，能够承受管路内常规的流体工作压力，避免输送过程中出现渗漏问题。从设计思路来看，这款弯管采用等通径弯曲结构，弯曲段的曲率半径经过合理测算，既能够满足60度转向的角度要求，又尽可能降低流体经过弯管处的局部阻力，减少流体输送过程中的压力损耗，同时避免弯曲段内壁出现直角折角，防止流体中的固体杂质在弯折处堆积堵塞管路。弯管的主体管段为等径直筒结构，两端的法兰盘与管段采用一体化衔接设计，衔接处做了圆弧过渡处理，有效降低连接处的应力集中系数，提升整体结构的结构强度，在管路运行过程中能够承受管路内的流体压力冲击以及管路自身的轻微振动，延长连接件的使用寿命。在安装边界方面，两端法兰的安装端面保持对应角度的空间位置，安装时需要保证对接法兰的端面与该弯管法兰端面平行对齐，螺栓孔位一一对应，避免强行对接产生额外的装配应力；弯管的弯曲段预留了足够的安装操作空间，不会与周边的管路支架、其他管线部件产生干涉，整体结构紧凑，能够在有限的管路布设空间内完成转向连接，适配多种不同的管路安装场景。弯管的内壁做了顺滑处理，能够降低流体流动时的摩擦阻力，提升输送效率，同时减少流体对管壁的冲刷磨损，无论是输送清水、化工介质还是带有细小颗粒的物料流体，都能够保持稳定的输送状态，法兰连接的形式也便于后期管路的维护拆卸，在需要检修或者更换管路部件时，只需拆卸法兰螺栓即可完成拆装，操作便捷高效。
