5mm规格LED配套菲涅耳透镜结构设计

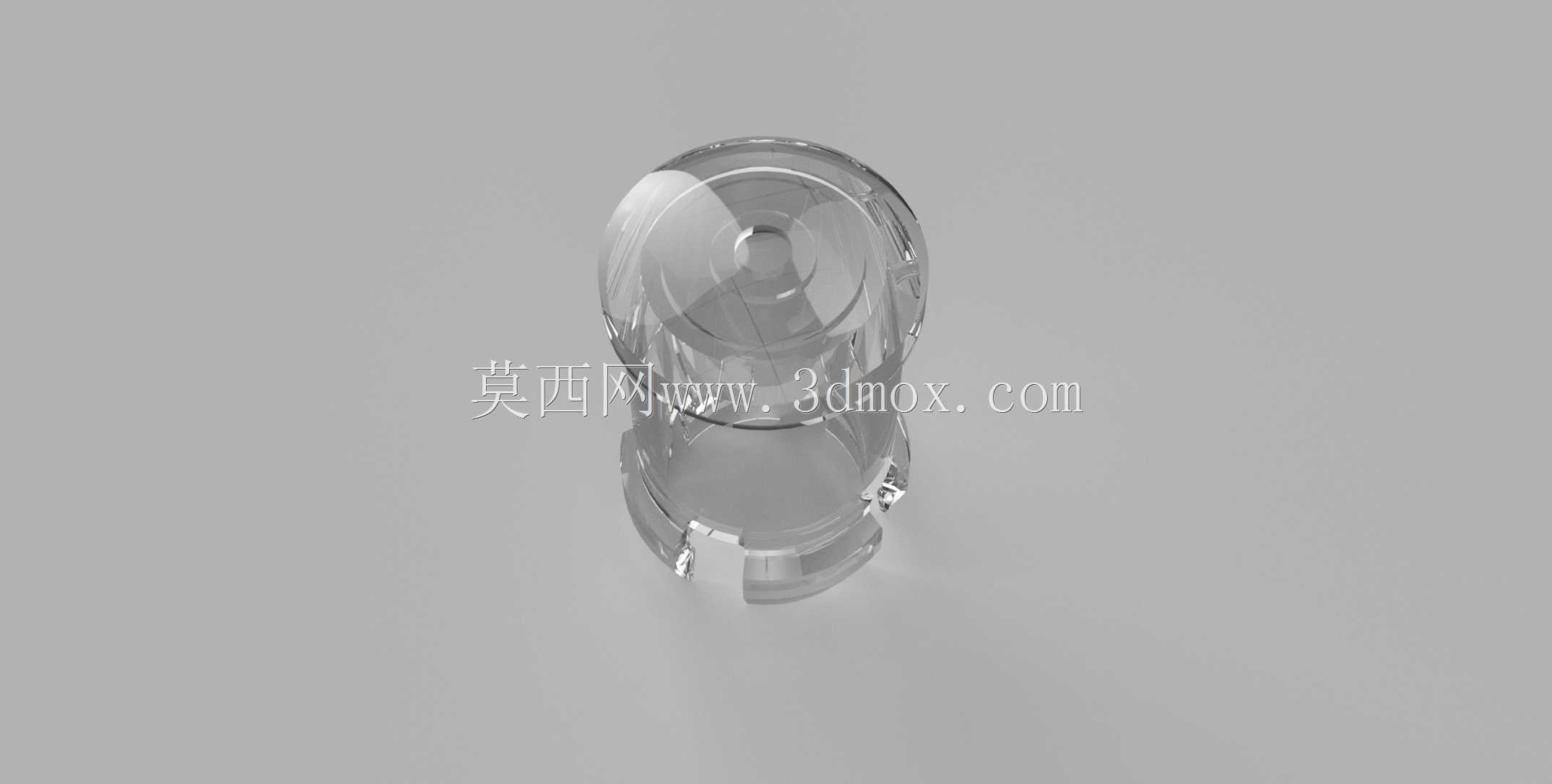

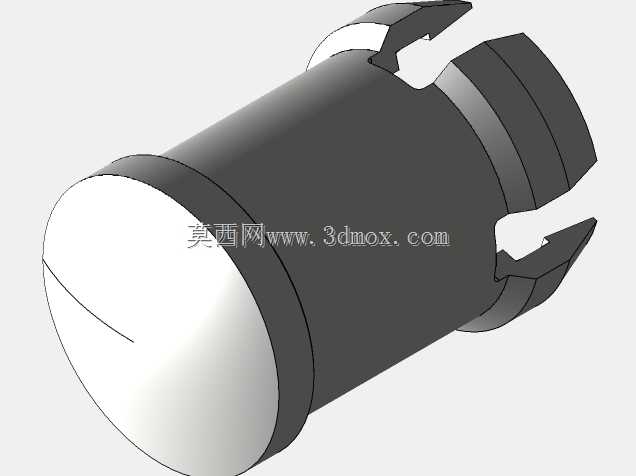

这款5mm规格的菲涅耳透镜，主要适配小功率直插式LED光源的光路调控需求，在小型指示灯、微型照明模组、消费电子背光组件、近距离红外传感模块中有着广泛的应用场景，能够在极小的安装空间内完成光线的定向收拢与投射角度约束，解决小尺寸LED光源发光角度过大、中心照度不足的常见问题。从实际用途来看，该透镜可以将LED发出的大角度发散光线，通过菲涅耳环带的折射作用调整为预设角度的出射光束，既能够提升目标照射区域的光照利用率，减少无效光线的漫射损耗，也可以避免杂散光对周边元器件造成光干扰，在设备状态指示灯、小型手持照明产品、红外感应收发端等场景下，能够有效提升光信号的传输距离与识别准确率。在功能特性设计上，这款透镜采用一体式透明结构，主体为圆柱状透光主体，底部设置了对位卡扣结构，不需要额外的粘接或紧固件就可以直接卡接在对应规格的LED灯座上，安装对位精度高，装配效率快；透镜的入射面做了内凹适配设计，能够完整包裹5mm LED的发光头部，最大限度缩减光源与透镜之间的空气间隙，减少光线在不同介质传递过程中的界面反射损耗，提升整体透光效率；出射面的菲涅耳环带经过逐段曲率优化，在保证聚光效果的同时，尽可能缩减透镜的整体厚度，相比传统同焦距的凸透镜，这款透镜的厚度降低了六成以上，重量更轻，材料消耗更少，适配小型化产品的轻量化设计需求。从设计思路层面，这款透镜优先考虑了小空间安装的适配性，整体外形严格控制适配5mm LED的安装边界，外径与LED灯座的卡位尺寸精准匹配，轴向高度控制在合理范围内，不会在装配后超出产品预设的结构空间；底部的卡扣结构做了微小的导向斜角设计，装配时可以顺着斜角滑入卡位，不会对LED的封装胶体造成刮蹭损伤，同时卡扣的抱紧力经过调校，既可以保证透镜安装后不会出现松脱移位，也能够在需要维护拆卸时轻松取下，不会损坏周边的电路结构。在外形尺寸与安装边界上，这款透镜的主体外径与5mm LED的头部尺寸适配，底部卡位的卡扣间距对应常规直插LED的安装座卡槽尺寸，轴向安装后透镜顶端与LED发光面的距离经过精准计算，恰好处于菲涅耳透镜的最佳焦距位置，不需要额外调整安装距离就可以达到最优的聚光效果；透镜的侧壁做了微小的磨砂防眩处理，能够减少侧壁漏光造成的杂散光问题，整体结构没有尖锐棱角，所有边角都做了微小的圆角过渡，既方便注塑生产时的脱模，也能够避免装配过程中划伤操作人员或周边线材。
