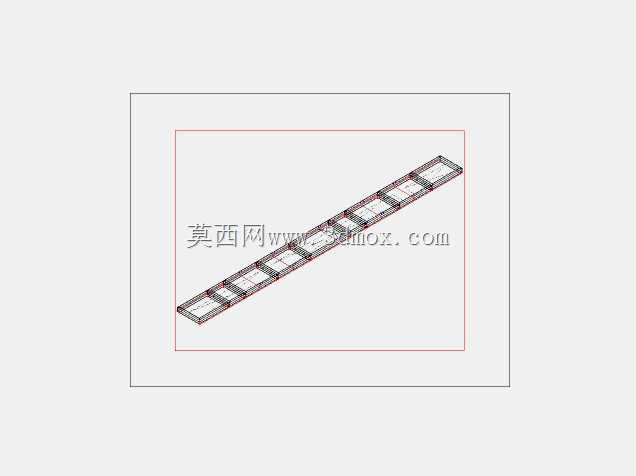

电气设备安装用C型通道支撑框架

这款C型通道支撑框架主要面向工业电气设备安装场景设计，是成套电气柜、工业配电单元、现场电控模块落地安装的核心承载基座，广泛应用于工厂车间配电改造、自动化产线电控布设、工业厂房动力配电配套等场景，能够为各类落地式电气设备提供稳定的底部支撑与安装基准，解决电气设备直接落地易受潮、安装定位难、后期运维走线不便的实际问题。

从实际用途来看，该支撑框架通过标准化的C型槽钢拼接成型，一方面承担上部电气设备的整体静载与运行过程中的微振动载荷，避免设备底部直接接触地面出现锈蚀、受潮短路的风险；另一方面框架预留的标准化安装点位可以适配不同尺寸规格的电气设备固定需求，框架内部的中空通道还可容纳设备进出线缆、接地排等配套部件，让现场安装布线更加规整有序，减少线缆外露带来的安全隐患。

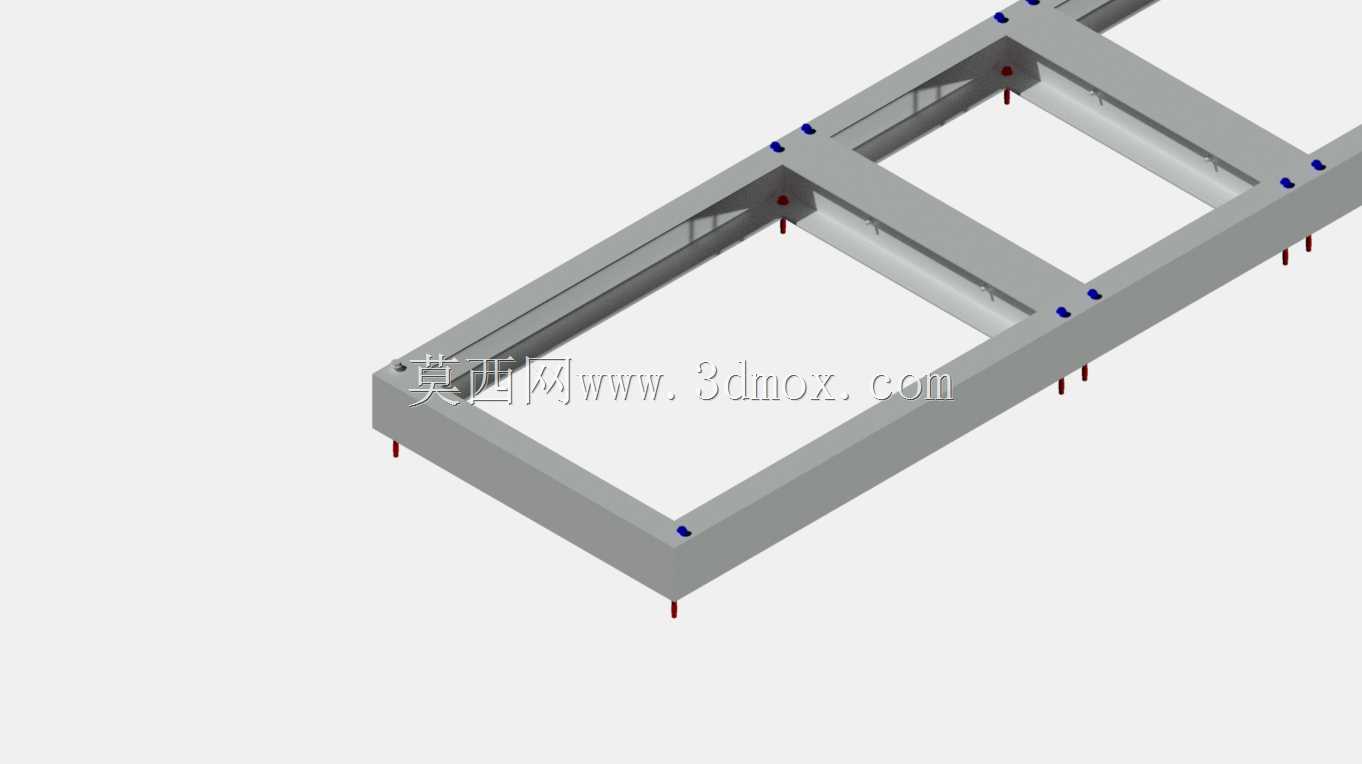

产品功能特性上，整体框架采用对称式矩形布局，横向与纵向的C型槽钢通过可靠的拼接结构形成整体受力体系，框架上预设的多组安装点位分为两类：一类是框架上部的蓝色标识点位，用于和上部电气设备的底部安装孔对位匹配，可通过螺栓实现快速固定，点位间距按照通用电气设备的安装孔距标准设置，适配性较强；另一类是框架底部伸出的红色锚定支脚，用于和地面预埋的膨胀螺栓对接，完成框架整体的地面固定，支脚的伸出长度预留了地面找平的调整余量，可适配存在一定平整度误差的水泥安装地面。

设计思路层面，这款框架摒弃了传统焊接式支架不可调节、适配性差的缺陷，采用模块化C型槽钢拼接的结构形式，所有受力杆件均采用标准C型冷弯型钢，在保证整体结构强度的前提下尽可能降低框架自重，同时槽钢的C型截面自带安装滑槽，可根据实际安装的设备尺寸灵活调整固定点位的位置，无需二次打孔焊接，大幅降低现场安装的工作量。框架内部设置的两道横向加强梁，将整体矩形框架分隔为三个独立的中空区间，既提升了框架整体的抗扭、抗弯折性能，避免大尺寸框架在承重后出现中部下挠变形，也为不同功能的线缆布设提供了分区空间，方便强电、弱电线缆分离布设，减少电磁干扰对电控设备的影响。

外形尺寸与安装边界方面，整体框架采用矩形外轮廓设计，长宽尺寸按照常规落地式电气柜的通用底座尺寸匹配，框架自身高度满足电气设备底部距地面的安全距离要求，既能够防止地面清扫积水溅入设备内部，也为底部线缆的弯折预留了足够的操作空间。安装时需保证地面锚定点位与框架底部支脚位置一一对应，框架整体的水平度可通过支脚处的调节螺母进行微调，安装完成后框架上部的安装平面平面度误差控制在较小范围内，保证上部设备安装后不会出现倾斜、受力不均的问题。框架的边缘均做了钝化处理，避免安装过程中划伤施工人员，所有拼接位置的连接节点都经过受力校核，可满足常规工业电气设备的长期承重需求。
