起重吊钩线框结构三维设计方案

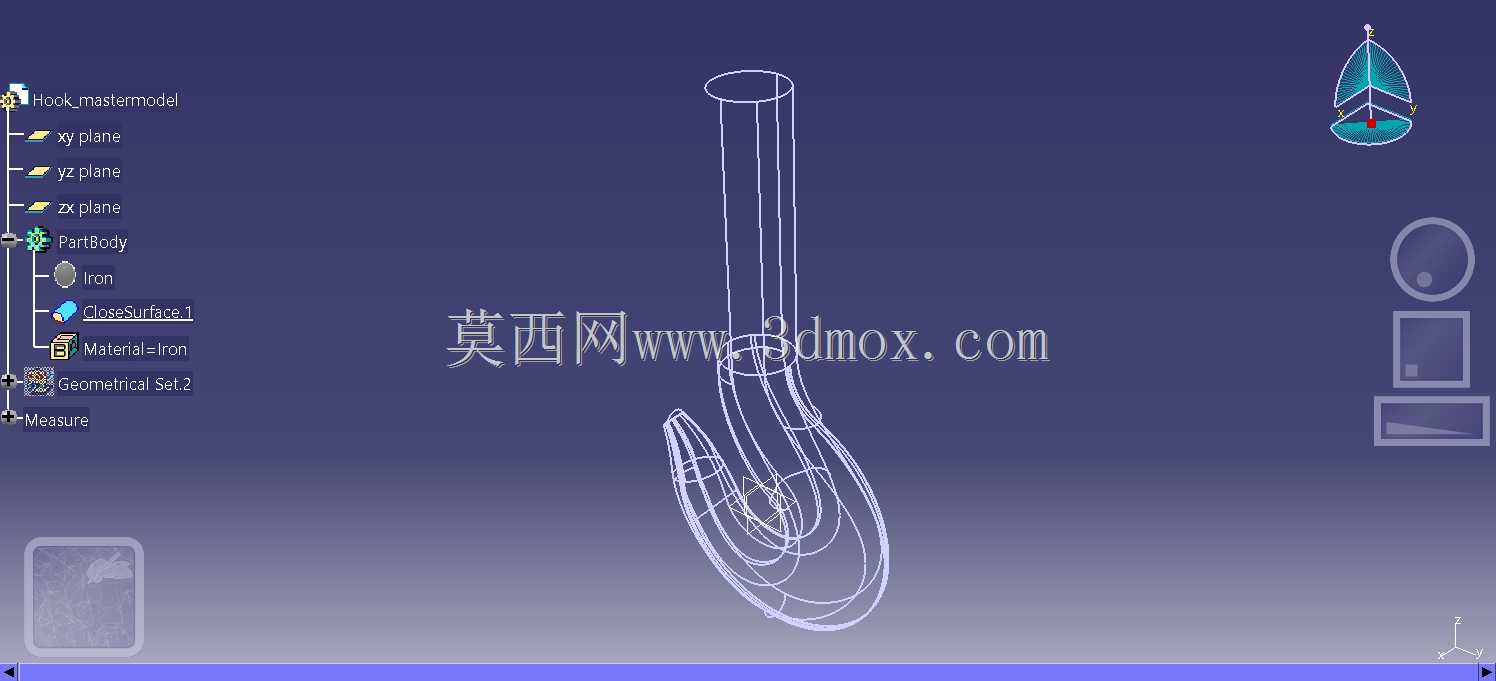

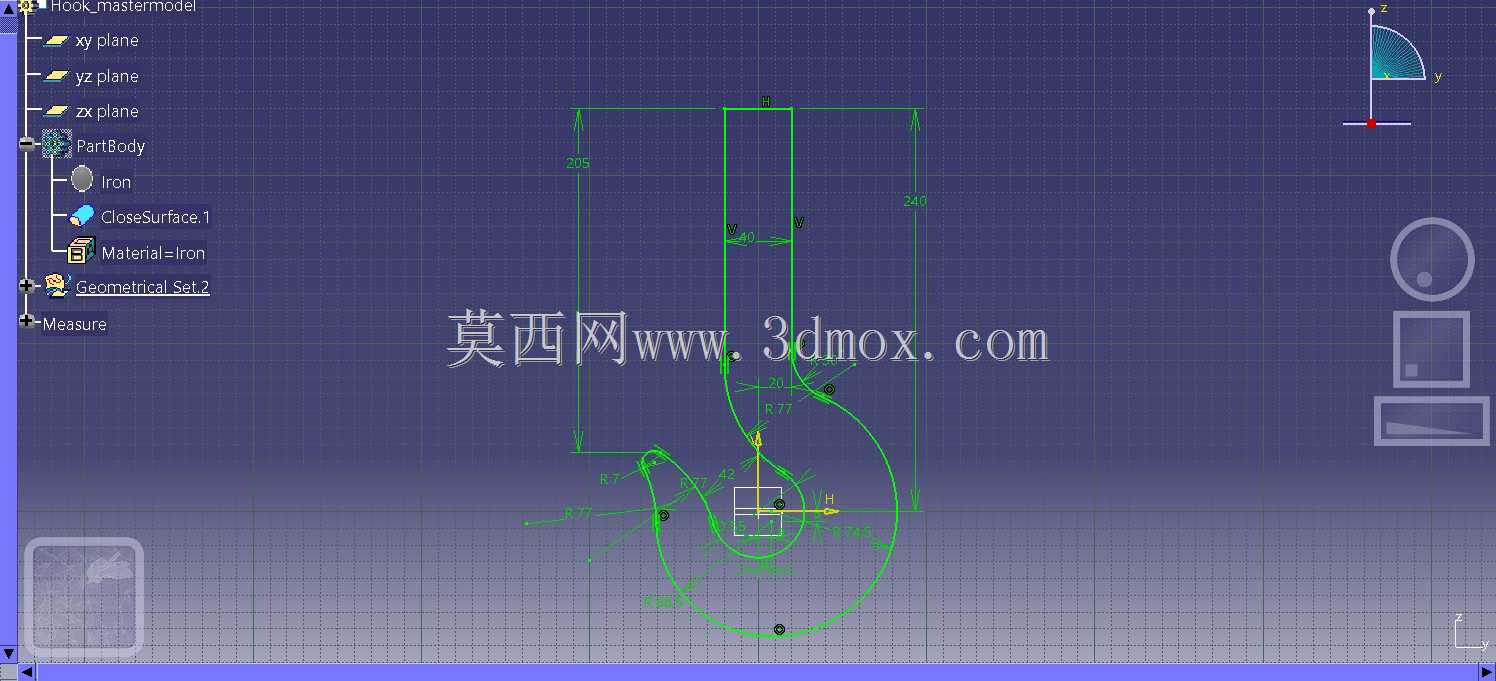

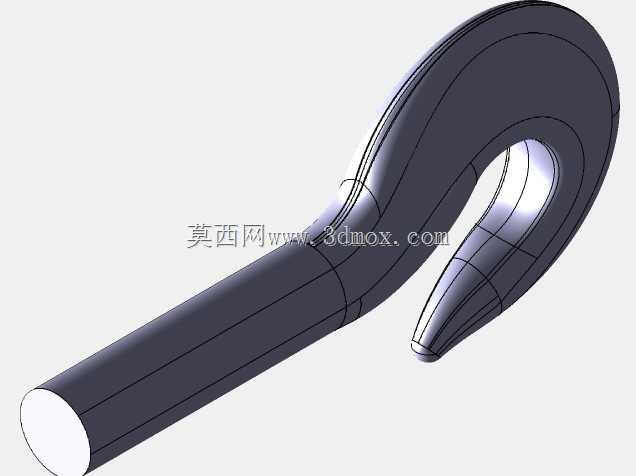

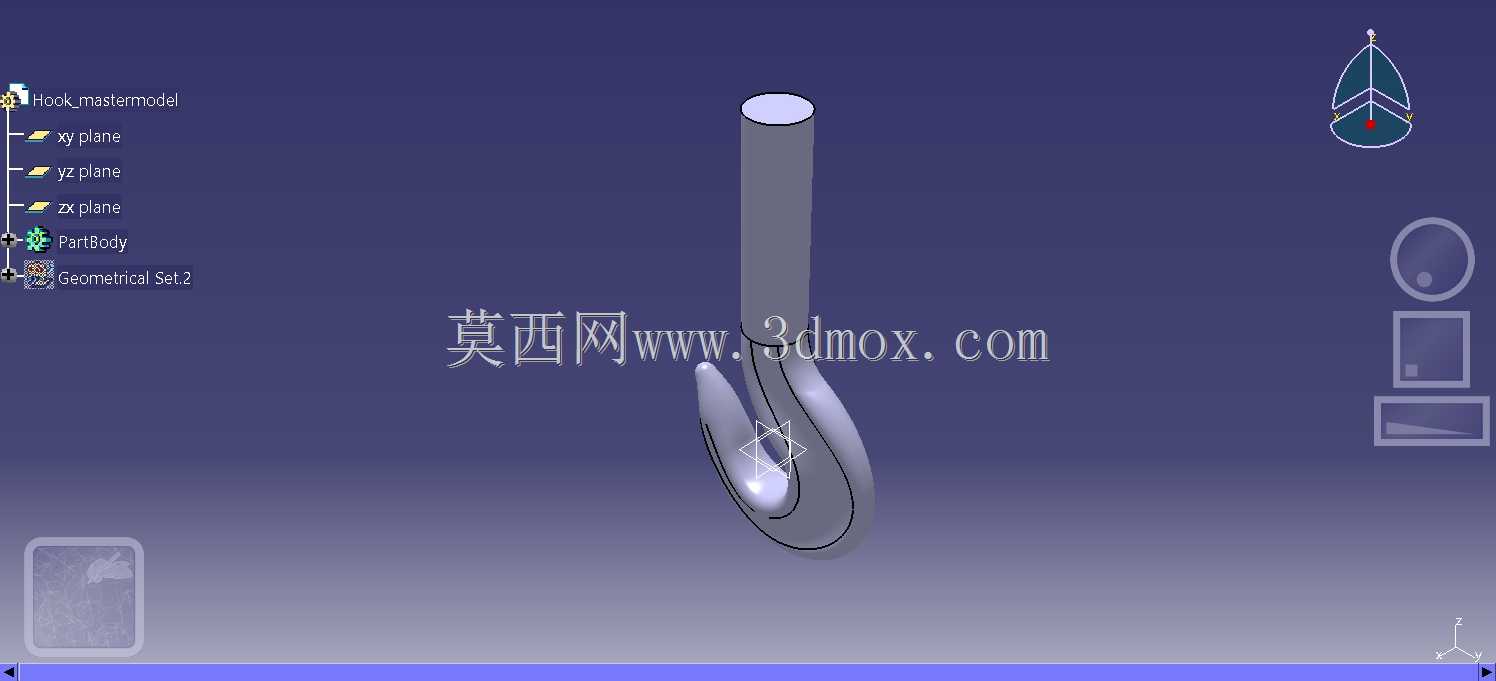

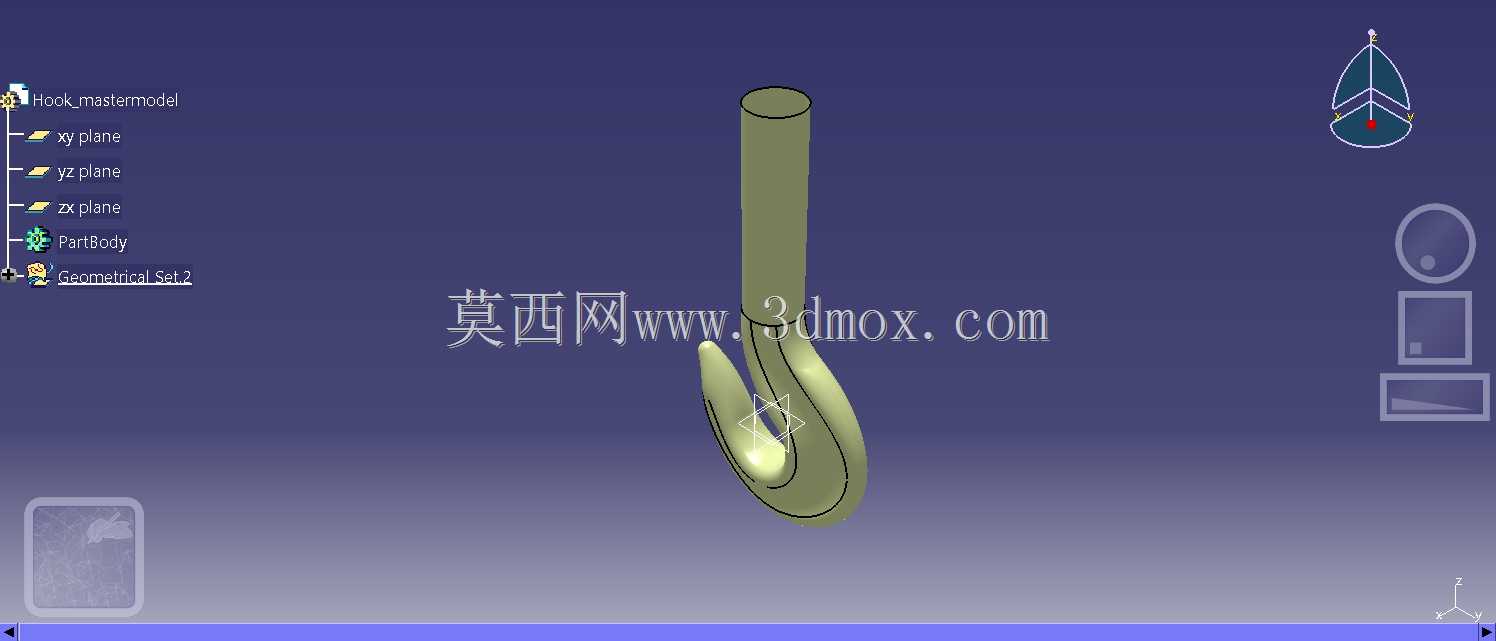

本次设计的起重吊钩是起重吊装作业场景中的核心受力构件，广泛应用于车间桥式起重机、门式起重机、工程起重机械、港口装卸吊装、仓储重型货物转运等多个作业场景，是连接起重钢丝绳与待吊重物的关键传力部件，承担着传递起吊载荷、保障吊装作业安全的核心作用，其结构合理性直接决定起重作业的载荷上限与操作安全性。该吊钩采用经典的长杆弯钩结构设计，上部为等直径直杆段，用于和起重滑车的吊钩螺母、推力轴承组件配合安装，实现吊钩的自由回转功能，避免起吊过程中钢丝绳扭结缠绕；下部为平滑过渡的弧形弯钩段，钩身截面采用符合起重设计规范的圆润梯形过渡，从钩颈位置向钩尖位置逐步平滑收窄，既保证钩身危险截面的承重能力，又避免尖锐棱角造成吊装索具的磨损割伤，钩尖位置设置有防脱挡片的安装预留位，可配套加装防脱棘爪，防止吊装过程中索具从钩口意外滑脱引发安全事故。设计过程中优先遵循等强度设计思路，通过对钩身各截面的受力弯矩计算，将直杆段的长度控制在适配常规起重滑车安装腔的尺寸范围内，直杆上部预留有螺纹加工余量与推力轴承的安装定位轴肩，安装边界可适配0.5吨到5吨级别的中小型起重滑车组件，无需额外修改安装结构即可完成配套替换。线框结构的设计呈现方式，能够清晰展示吊钩的内外轮廓走向与截面变化规律，方便设计人员快速校验钩身的曲率半径是否符合索具吊装的接触要求，避免钩身曲率过小造成索具弯折应力集中，同时可直观核对直杆段与弯钩段的过渡位置是否存在应力集中的尖角结构，保障构件在额定载荷下的受力均匀性。该吊钩的钩身开口尺寸经过优化设计，可适配常规吊装钢丝绳扣、吊装带、卸扣等多种索具的挂接需求，钩身内侧的圆弧面经过平滑处理，能够有效降低索具接触位置的压应力，延长配套索具的使用寿命，整体结构无多余冗余设计，在保证承重安全系数的前提下尽可能降低构件自身重量，减少起重设备的无效载荷消耗。
