带安装基座的槽型导向轮支撑结构

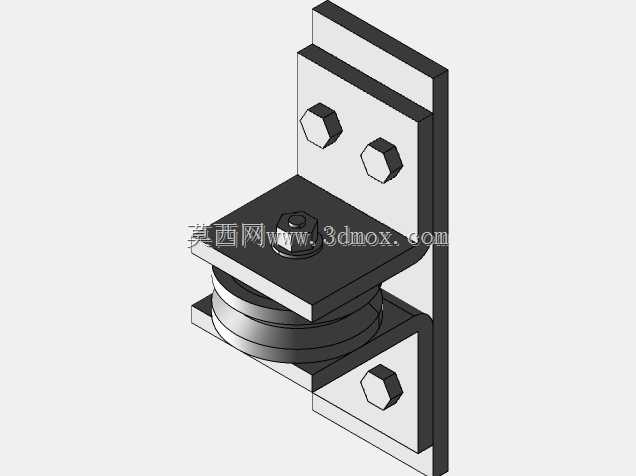

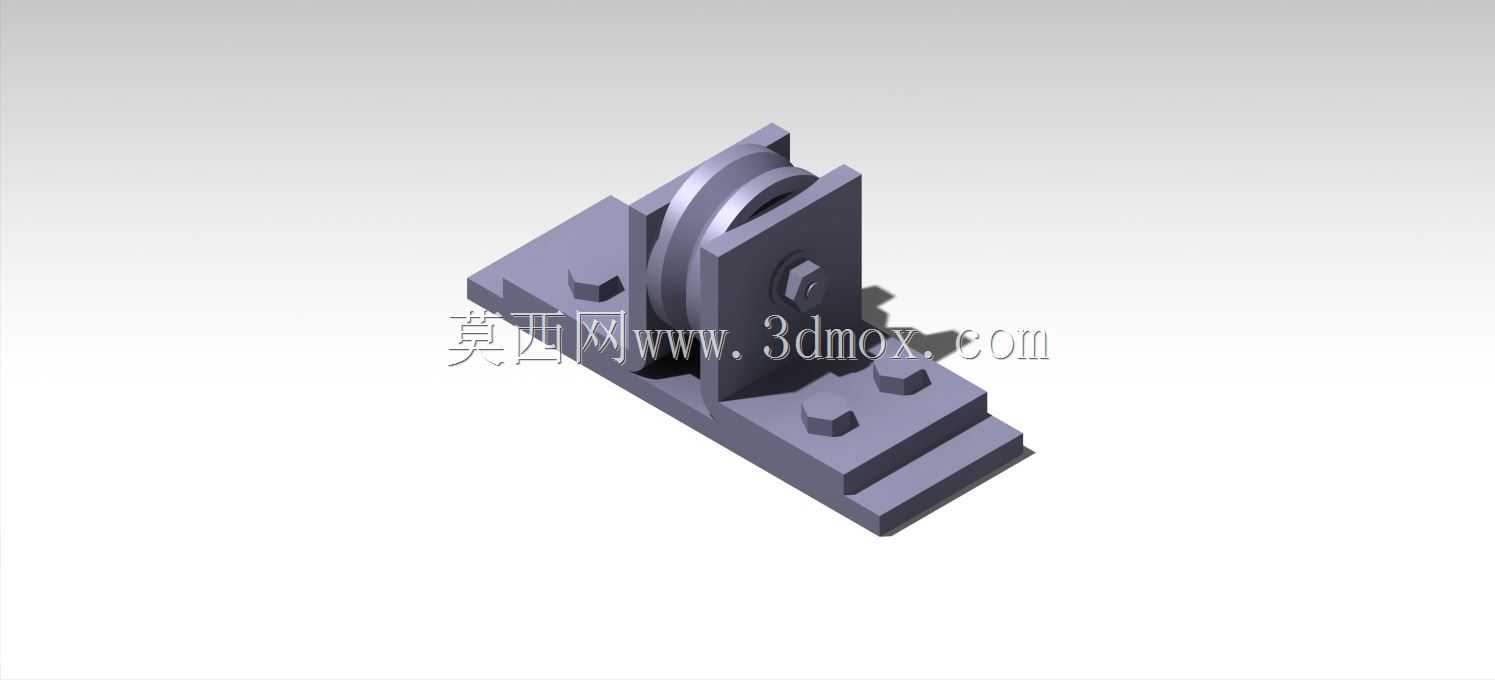

　　这类带安装基座的槽型导向轮支撑结构，常出现在物料输送线的侧边导向工位、小型起重设备的钢丝绳导向端、自动化产线的吊具滑移导向段，也会用在实验室小型测试设备的线性运动导向环节，核心作用是通过槽型轮的轮槽约束缆绳、皮带或者窄幅导轨的运动轨迹，避免柔性牵引件或者滑动件在运行过程中出现跑偏、脱槽的问题，同时通过一体化的安装基座分散轮体承载的径向载荷，保证导向过程的稳定性。从结构功能来看，整个组件分为三个核心功能段：底部的阶梯式安装基座、垂直布置的双侧支撑板、夹装在支撑板之间的槽型滚轮。底部基座做了阶梯式的凸台设计，不是整块平板结构，这种设计一方面是为了适配不同安装面的沉台需求，在安装时可以将下层凸台嵌入安装面板的预留槽内，

　　实现安装时的快速定位，不需要额外做定位销孔的配做；另一方面阶梯结构可以提升基座自身的抗弯截面模量，当滚轮承受侧向载荷的时候，基座不会因为受力集中出现根部变形。基座上预留的四个内六角安装螺栓沉孔，位置对称分布在滚轮的两侧投影区域内，螺栓锁紧后压紧力直接作用在支撑板的正下方，不会出现悬臂式安装的附加弯矩，这一点在承载动态载荷的时候尤为重要，很多同类结构出现安装螺栓断裂的问题，大多是因为安装孔位置偏离承载中心，长期受交变弯矩作用导致疲劳失效。双侧支撑板是垂直焊接或者一体加工在基座上的，两块板的平行度公差需要控制在0.05mm以内，否则滚轮装夹后会出现卡滞，转动的时候轮面偏摆，加剧轮槽的不均匀磨损。支撑板上的滚轮安装孔做了同轴度管控，

　　孔内可以加装铜套或者滚动轴承，根据使用场景的载荷大小选择：如果是轻载高速的导向场景，比如纺织设备的纱线导向，就用深沟球轴承降低转动阻力；如果是重载低速的场景，比如工地小型吊机的钢丝绳导向，就用锡青铜铜套，提升抗冲击能力，避免轴承碎裂。中间的槽型滚轮，轮槽的角度做了30度的倒角处理，不是直角槽，这种设计可以让缆绳或者导向件顺利导入轮槽，即使安装时存在少量的位置偏差，也不会出现卡边的问题；轮槽的表面粗糙度控制在Ra1.6以内，减少对牵引缆绳的磨损，延长柔性件的使用寿命。滚轮中心的轴孔和安装轴之间采用过渡配合，轴的两端通过轴端挡圈或者锁紧螺母固定在双侧支撑板上，不会出现轴向窜动。在设计这类结构的时候，首先要核算的是滚轮的承载能力，

　　根据实际使用场景的最大径向载荷，选择滚轮的直径和轮槽宽度：如果是导向直径6mm的钢丝绳，轮槽的底部直径不能小于钢丝绳直径的20倍，否则钢丝绳反复弯折会提前出现断丝；如果是导向扁平皮带，轮槽的宽度要比皮带宽度大1-2mm，避免皮带运行时和槽壁摩擦。然后要核算安装基座的螺栓强度，根据动态载荷的冲击系数，选择合适规格的内六角螺栓，一般轻载场景用M6螺栓即可，重载场景需要用到M10或者M12的螺栓，同时螺栓的拧入深度不能小于螺栓直径的1.5倍，保证螺纹连接的强度。另外要考虑安装边界的尺寸：整个组件的总宽度是双侧支撑板外侧的距离，安装时要预留至少5mm的侧边操作空间，方便拧紧安装螺栓；组件的总高度是从基座底面到滚轮顶端的距离，设计周边结构的时候要避免和滚轮的转动范围出现干涉，尤其是滚轮的径向方向，要预留出牵引件进出轮槽的空间，不能有其他结构件挡住轮槽的入口。很多现场使用的这类支撑结构出现故障，大多是因为安装时没有调整好支撑板的平行度，或者轮槽和牵引件的对中偏差太大，导致轮缘单侧磨损严重，甚至出现滚轮卡死的问题，所以在装配的时候需要先预装滚轮，转动检查是否有卡滞，再均匀锁紧两侧的安装轴固定件，最后再把基座固定到安装面上，固定后再次盘动滚轮确认转动顺畅。还有部分场景需要在滚轮侧面加装润滑脂注油嘴，定期给轴承或者铜套加注润滑脂，尤其是在粉尘较多的车间或者户外使用场景，还要在支撑板外侧加装防尘密封圈，避免粉尘进入转动副，加剧磨损。
