传感器安装用L型加强筋支撑固定支架

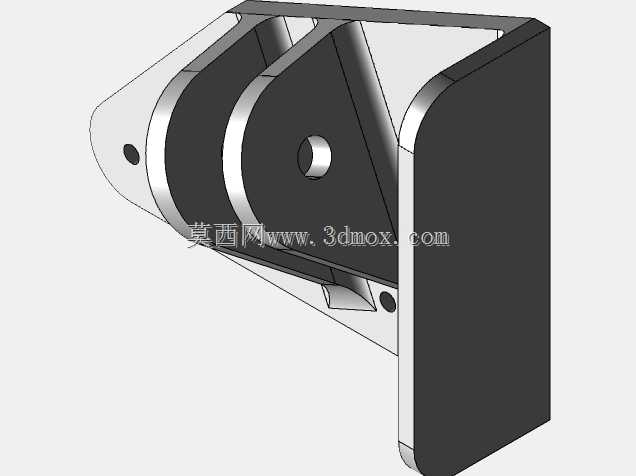

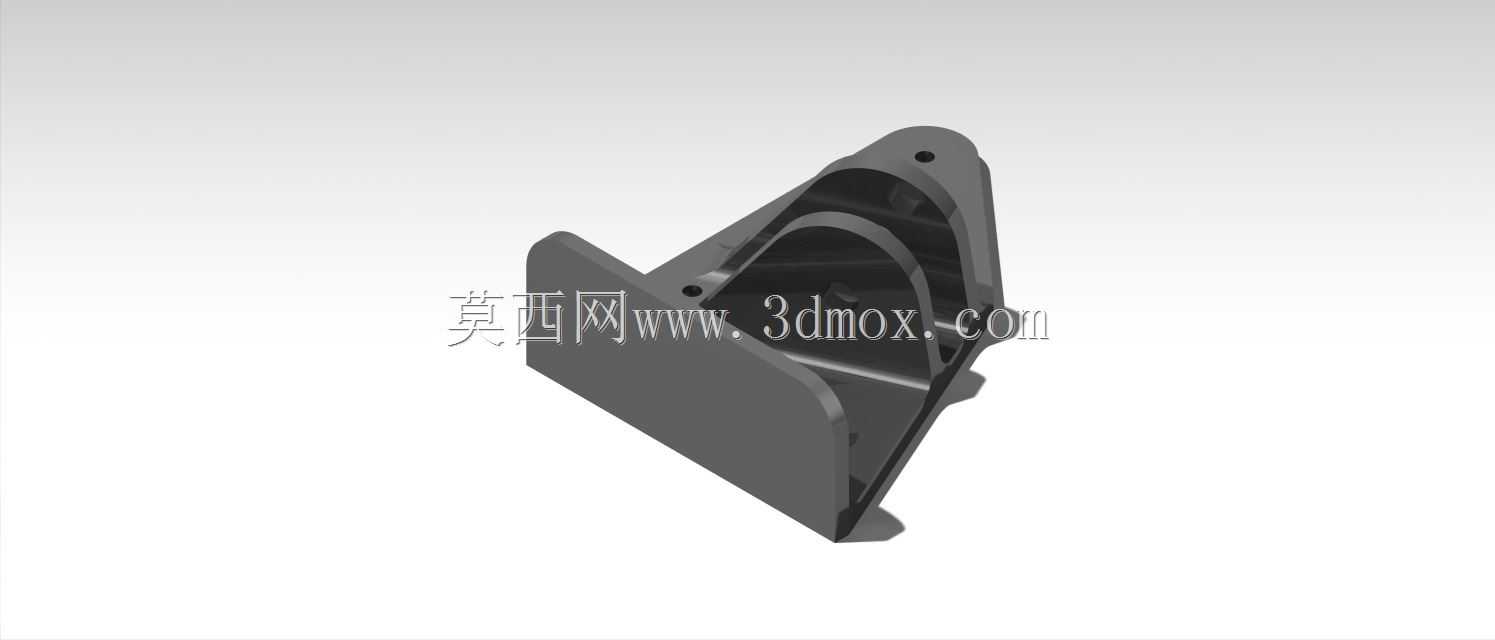

　　在工业传感检测场景中，这类支架的核心作用是为各类外置式传感器提供稳定的安装基准，避免设备运行过程中的振动、位移导致传感检测数据出现偏差，常见应用覆盖自动化产线的位置检测工位、工业设备的状态监测点位、仪器仪表的固定安装场景，不管是接触式位移传感器还是光电类传感元件，都需要依托这类刚性支撑件完成与设备主体的可靠连接。从结构设计来看，该支架采用L型正交布局，两个互相垂直的安装面分别对应设备基体固定端与传感器安装端，垂直相交的内侧设置了多道弧形加强筋，筋板从竖板顶端一直延伸至横板根部，在不额外增加整体壁厚的前提下大幅提升了两个安装面的连接刚性，避免长期受载后两个安装面出现垂直度偏差，影响传感器的检测精度。竖板上预留的两个安装孔采用沉孔设计，

　　安装时螺栓头可以完全沉入孔内，不会突出安装面干涉传感器的安装调整，横板上的定位凸台与传感器底部的安装槽尺寸匹配，安装时可以先通过凸台完成传感器的预定位，再拧紧紧固螺栓，不需要反复调整传感器的检测朝向，能有效缩短现场安装调试的时间。设计过程中需要重点控制两个安装面的平面度与垂直度公差，平面度公差控制在0.05mm以内，避免安装后传感器出现倾斜，垂直度公差控制在0.1mm以内，保证传感器检测方向与预设基准方向一致，加强筋的厚度设置为主体壁厚的0.8倍，既避免筋板过厚导致注塑或铸造过程中出现缩痕，也能保证足够的抗扭、抗弯强度，在设备运行产生10-2000Hz频率振动的工况下，支架自身不会产生共振，保证传感器采集的数据稳定可靠。

　　安装边界方面，该支架的横向安装跨度适配主流的工业传感器安装孔距，竖板的固定孔间距可以直接固定在型材、设备立板等常见安装基体上，整体外轮廓没有突出的尖锐棱角，安装后不会与周边的管线、运动部件产生干涉，支架底部的横板边缘做了倒角处理，安装时可以快速对准基体上的安装定位线，不需要额外做修磨处理。在实际选型使用时，需要注意根据传感器的重量匹配对应的安装紧固力矩，重量在500g以内的传感器，采用M4规格的螺栓即可完成可靠固定，如果应用在振动幅度较大的冲压、锻压设备周边，可以在支架与设备基体之间增加薄橡胶减震垫，进一步过滤高频振动对传感器的影响，支架的两个安装面都预留了足够的调整空间，传感器安装后可以在小范围内微调检测角度，

　　适配不同的检测距离要求。不同于普通的平板式支架，该结构的加强筋设计同时兼顾了轻量化与刚性要求，整体重量比同尺寸的实心L型支架降低40%左右，安装时的负重载荷更小，不会给设备基体带来额外的负重负担，同时筋板之间的镂空空间可以方便传感器的接线穿过，避免线缆弯折过度导致信号传输中断，线缆可以顺着筋板的间隙排布，用扎带即可完成固定，整体布线更加整洁。在建模过程中，需要重点关注安装孔的位置度公差，保证孔位与传感器、基体的安装孔完全匹配，避免出现安装错位的问题，加强筋与主体壁面的连接处做了R2的圆角过渡，减少应力集中，在长期受载的情况下不会出现连接处开裂的问题，竖板顶端的圆角处理也能避免安装过程中划伤操作人员，整体结构完全满足工业场景下的长期使用要求。
