往复运动机构用十字头连接组件结构

　　在往复式动力传递场景中，十字头组件是连接做直线往复运动的活塞杆与做摆动运动的连杆的核心中间部件，常见于内燃机、往复泵、压缩机等需要将旋转运动与直线往复运动相互转换的设备内部，承担着侧向力承载、运动轨迹导向、动力传递衔接的关键作用，其结构设计合理性直接影响整套运动机构的运行稳定性、磨损速率与工作寿命。

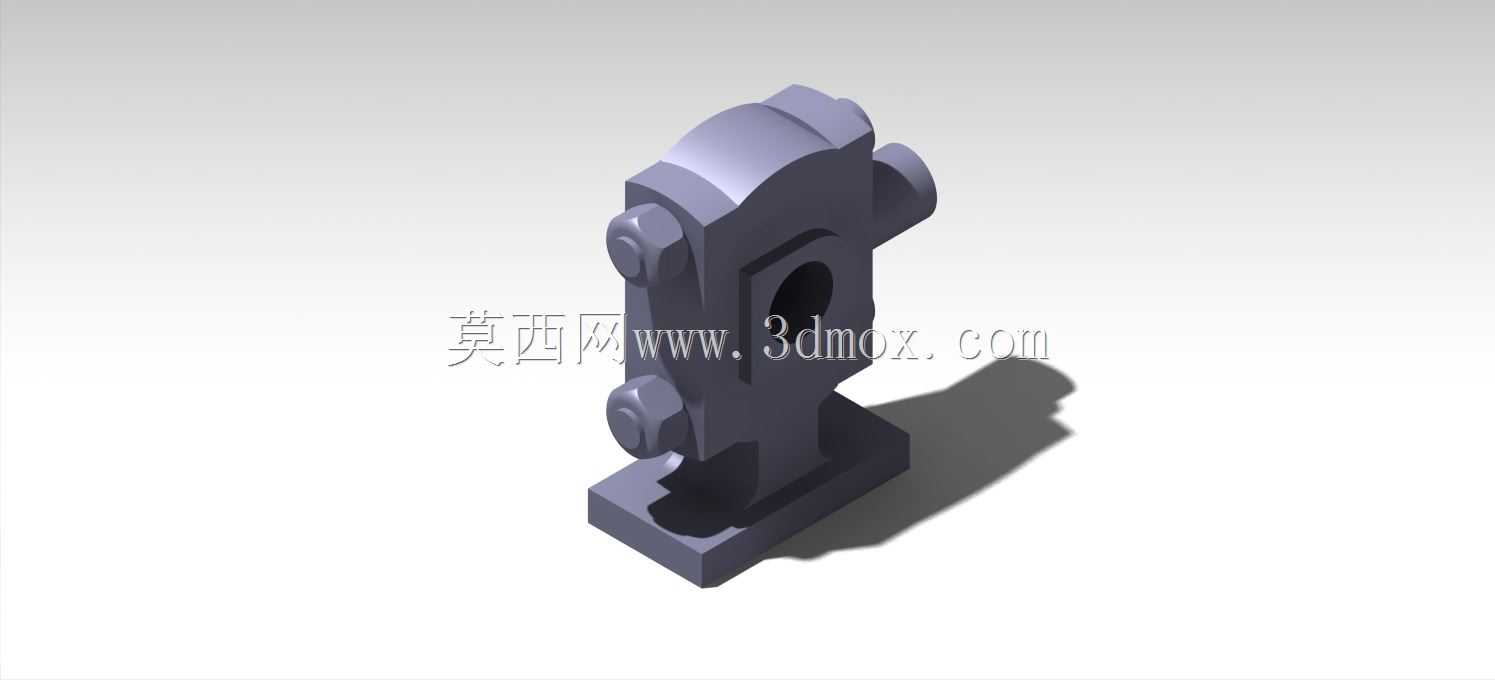

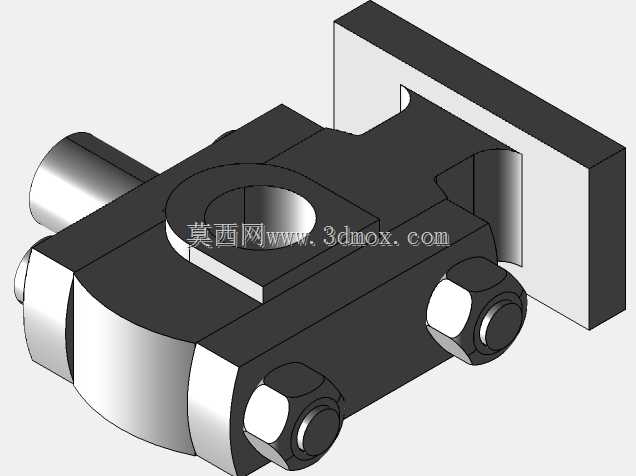

　　该组件整体采用分体式装配结构设计，主体为带安装基座的块状承力主体，两侧对称设置销轴安装位，用于与连杆小头端形成铰接配合，将连杆传递来的斜向驱动力分解为沿活塞杆轴线方向的直线推力，同时将连杆摆动产生的侧向力通过十字头本体传递至配套的十字头滑履与滑道接触面，避免活塞杆承受侧向弯矩导致的密封件偏磨、杆体弯曲变形等故障。组件中部设置贯穿的活塞杆连接孔位，孔位周边设计有锁紧结构安装平面，可通过锁紧件实现与活塞杆端部的刚性固定，保证动力传递过程中无相对窜动，连接同轴度公差控制在合理区间内，降低运动过程中的振动与异响。

　　从安装边界来看，组件底部的安装基座为带定位凸台的矩形结构，可与滑履部件精准贴合定位，两侧销轴的同轴度、销轴轴线与活塞杆安装孔轴线的垂直度是设计过程中需要重点管控的形位公差，若公差超差会导致运动过程中出现卡滞、偏磨，甚至出现运动干涉损坏相邻部件。两侧销轴端部设计有防脱结构位，可安装轴端挡圈或者锁紧螺母，避免连杆摆动过程中销轴脱出造成设备故障。组件整体的外形轮廓充分考虑了滑道内部的运动空间，所有棱边均做倒圆角处理，既避免装配过程中锐边划伤操作人员，也防止运动过程中与滑道内壁发生剐蹭。

　　设计过程中需要重点考量组件的受力分布，十字头在工作循环中会承受周期性变化的冲击载荷，因此主体结构的壁厚、销轴安装位的加强筋布局都经过受力优化，在保证整体强度满足最大载荷要求的前提下，尽可能降低组件自身重量，减少往复运动产生的惯性力，降低设备运行过程中的动载荷冲击。铰接配合面的粗糙度、硬度匹配也需要结合润滑方案做对应设计，通常销轴与衬套配合面会设计润滑油道，保证运动过程中摩擦面能形成稳定油膜，降低摩擦磨损速率，延长部件维护周期。

　　在实际装配场景中，该组件需要先将连杆小头衬套压装入连杆端，再将连杆放置于十字头主体两侧的安装耳之间，穿入铰接销轴并完成轴向锁紧，之后将活塞杆端部插入十字头中部的连接孔，调整好活塞杆的伸出长度与同轴度后完成锁紧固定，最后将滑履部件安装到十字头基座上，整体滑入设备的十字头滑道内，全程需要保证各配合面的清洁度，避免杂质进入摩擦面造成早期磨损。组件的外形尺寸需要与对应规格的滑道内径、连杆小头宽度、活塞杆直径做匹配设计，不同功率等级的往复设备对应的十字头组件尺寸会按载荷等级成比例调整，保证各部件的强度冗余量符合设计规范，避免出现过载断裂、变形等失效问题。
