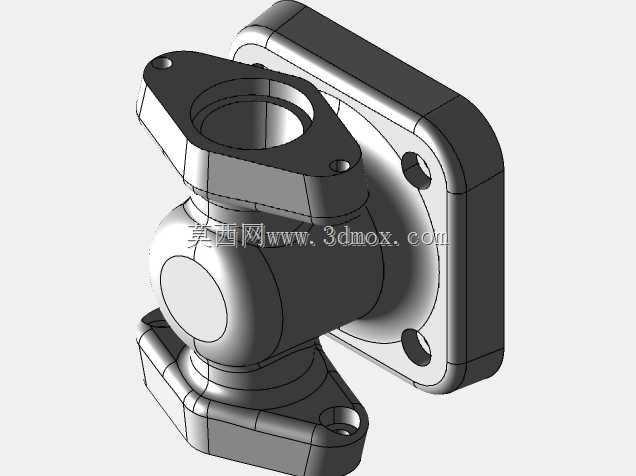

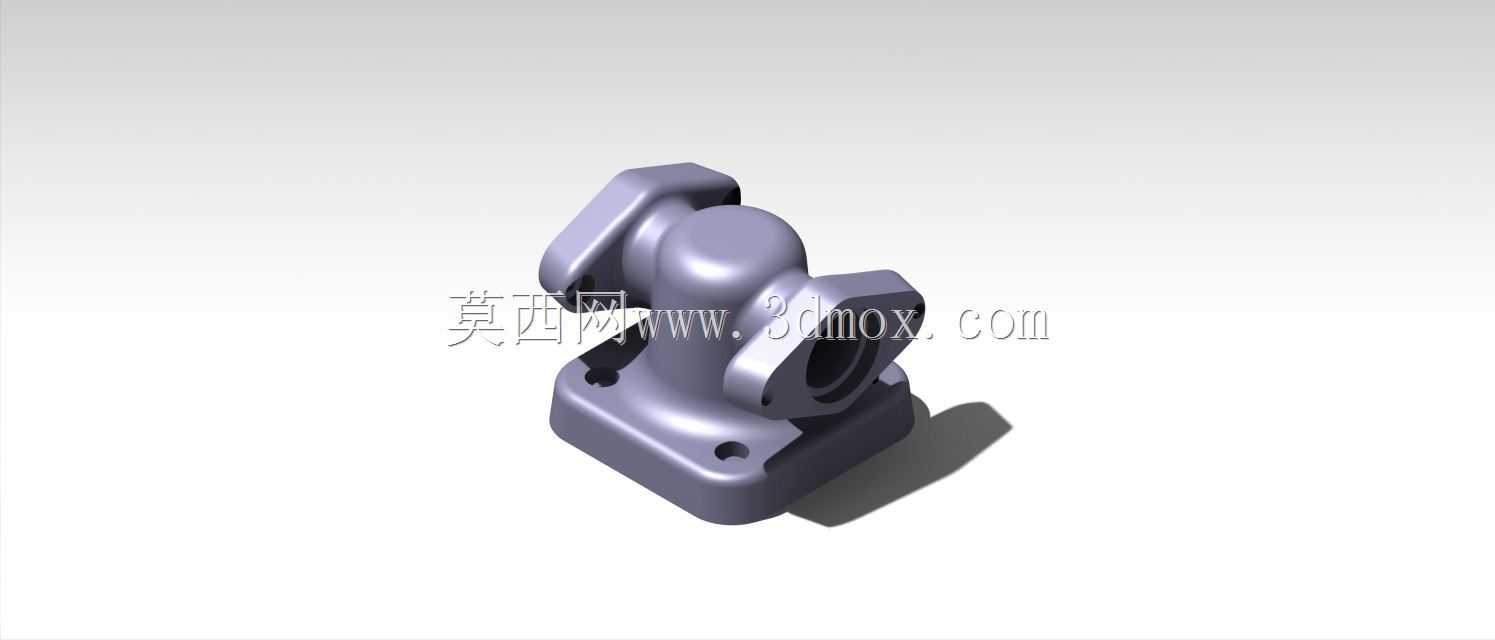

带安装底座的三通T形流体接头结构

　　在工业流体输送、气动控制、液压传动的管路布设场景中，这类带一体式安装底座的T形三通接头是管路分流、合流环节的核心连接件，区别于普通无固定结构的快插或螺纹三通，它自带的方形安装法兰底座能直接通过螺栓固定在设备机架、阀组安装板或者墙体预埋板上，避免管路运行过程中因介质脉动、设备振动带来的接头移位、密封面渗漏问题。从实际使用场景来看，这类接头常出现在气动控制回路的支路分配、小型液压站的油路分流、冷却水循环系统的支路引出，甚至部分低压气体输送管路的节点位置，三个连通的接口分别对应主路进、主路出以及支路引出，能在不额外增加管路弯头、转接件的前提下完成管路的T形走向布设，减少管路节点数量的同时也降低了潜在的渗漏风险点。

　　从结构设计逻辑来看，接头主体采用等径或者异径的内腔流道设计，流道过渡位置做了圆弧顺滑处理，没有直角突变的结构，能最大程度降低介质流经接头时的局部阻力损失，避免介质内的杂质在直角位置沉积造成流道堵塞，尤其是在输送带有微小固体颗粒的流体介质时，顺滑的流道过渡能减少颗粒对接头内壁的冲蚀磨损，延长接头的实际使用寿命。外部的三个接口端都设计了带螺栓孔的法兰连接结构，区别于螺纹连接的接头，法兰连接的形式能适配更高压力等级的管路工况，连接时配合对应压力等级的密封垫片，通过对称拧紧法兰螺栓就能实现可靠密封，后期维护拆卸时也不会像螺纹接头那样出现锈死、滑牙难以拆解的问题。

　　底部的方形安装底座和接头主体采用一体式铸造成型，底座上预留了两个对称分布的安装螺栓孔，安装时只需要在固定面上提前加工对应孔距的螺纹孔或者穿螺栓的光孔，就能将接头牢牢固定，安装孔的位置做了沉台设计，螺栓拧紧后螺栓头不会突出底座平面，避免安装后出现底座贴合不牢、接头倾斜的问题。底座和接头主体的连接位置做了三角形的加强筋过渡，能增强接头整体的结构刚性，当三个接口都连接上管路之后，管路的重量、运行时的振动载荷都会通过加强筋传递到底座上，不会出现接头主体和底座连接位置断裂的问题。

　　从安装边界尺寸来看，这类接头的整体高度控制在适配常规阀组安装的空间范围内，三个接口的法兰端面到底座安装面的距离都预留了足够的扳手操作空间，安装法兰螺栓的时候不需要使用特殊的薄壁扳手，普通的开口扳手或者套筒就能完成螺栓拧紧操作，不会出现工具和接头本体干涉的问题。接口法兰的密封面采用突面结构，适配市面上通用的非金属平垫片、金属缠绕垫片，不需要定制特殊规格的密封件，后期运维更换配件的通用性很强。在设计建模过程中，需要重点控制三个接口的同轴度、法兰密封面的平面度参数，法兰密封面的平面度公差要控制在合理范围内，否则安装后密封垫片受压不均匀，很容易出现介质渗漏的问题；流道的内壁粗糙度也要满足对应工况的要求，输送洁净介质时内壁要做抛光处理，避免杂质附着，输送普通工业介质时只要做到铸件内壁无粘砂、无凸起毛刺即可。另外安装底座的两个安装孔孔距公差要严格控制，否则现场安装时会出现螺栓无法穿入、需要现场扩孔的问题，影响现场施工的效率。这类接头的材质选择范围很广，根据输送介质的腐蚀性、工作压力、工作温度的不同，可以选用铸铁、铸钢、不锈钢或者工程塑料材质，不同材质的接头结构尺寸基本保持一致，只是壁厚会根据材质的强度参数做对应调整，保证在额定工作压力下不会出现本体开裂、变形的问题。在管路系统设计选型时，除了要核对接口通径、压力等级和现有管路匹配之外，还要确认底座的安装孔距是否适配现场的安装位置，避免出现接头买回来之后无法固定的问题，同时还要核算接头的重量以及满管介质后的总重量，确认安装面的承载能力满足要求，避免长期运行后安装面变形导致接头密封失效。
