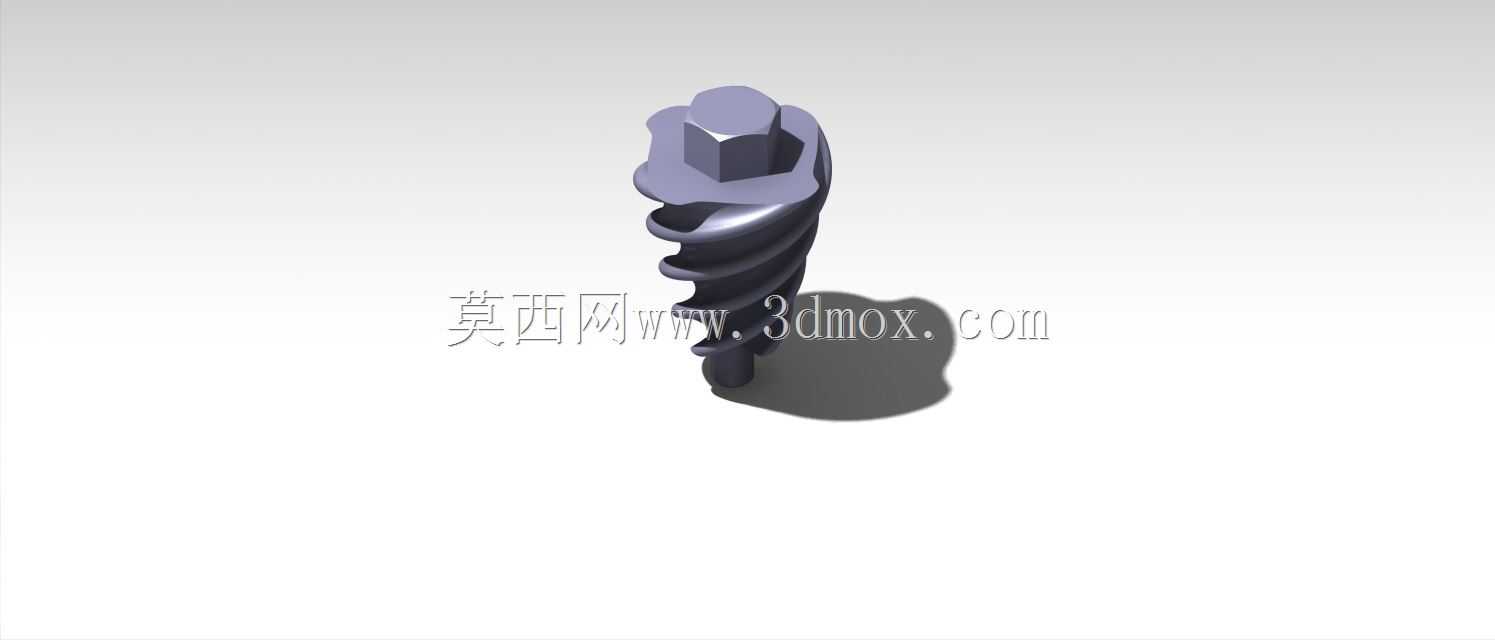

家用电动绞肉机输送螺杆结构设计

　　这款绞肉机输送螺杆是家用小型食品加工设备里的核心执行零件，日常在台式、手持类电动绞肉设备中承担物料推送与挤压进给的核心作用，很多人习惯叫它绞肉机绞龙，实际工作时它和机筒内壁、出肉孔板配合，完成从进料口到切削端的物料连续输送，是决定绞肉过程出料顺畅度、肉料挤压均匀度的关键结构件。做这个结构的三维设计时，最先要敲定的是螺旋段的导程与螺棱升角，不能直接照搬通用输送螺杆的参数，毕竟绞肉工况下输送的是带筋膜、有一定韧性的生鲜肉料，导程如果设计过大，肉料在螺槽内的滞留时间不足，挤压不够充分，会出现出料松散、切削端负载波动大的问题；导程过小则会导致送料阻力陡增，电机负载超出额定阈值，甚至出现物料卡滞、反转堵转的情况。

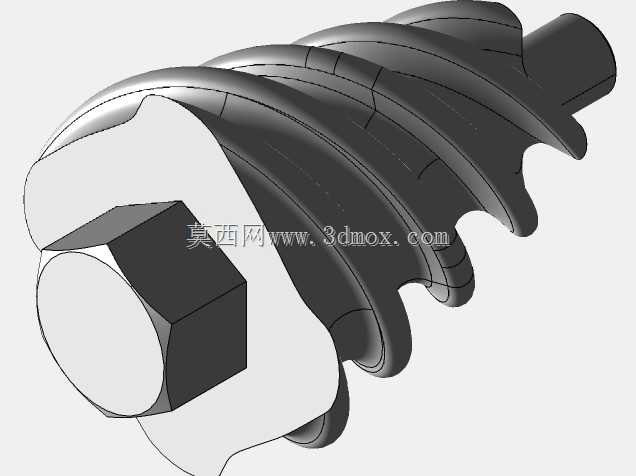

　　实际建模时螺棱的厚度也做了针对性调整，靠近进料端的螺棱边缘做了小圆弧过渡，避免锋利棱边切割肉料时过度碎化，靠近切削端的螺棱厚度适当增加，提升末端推送的刚性，避免长期挤压带骨碎料时出现螺棱变形的问题。螺杆一端的六角驱动结构是和设备输出轴直接配合的部位，设计时严格匹配常用家用绞肉机的驱动轴对接尺寸，六角对边的公差控制在过渡配合区间，既保证传动时不出现打滑滚角，也能让用户日常拆洗时顺利插拔，不会出现卡滞难以拆卸的问题；六角根部做了退刀槽结构，避免装配时端面和轴肩出现干涉，同时也能减少应力集中，长期承受交变扭矩时不会在根部出现断裂失效。螺旋段的外径尺寸和配套机筒的内壁间隙控制在0.3-0.5mm区间，间隙过大会导致肉料在螺棱和筒壁间反流，

　　送料效率下降，还会残留肉料提升清洁难度；间隙过小则会因为加工公差、装配同轴度误差出现螺杆刮蹭筒壁的问题，运转时产生异响甚至磨损筒壁内壁。螺杆末端的圆柱定位轴段是和出肉端孔板中心孔配合的部位，轴径和孔板中心孔采用间隙配合，保证螺杆高速运转时的同轴度，避免末端跳动导致切削刀和孔板贴合不均，出现肉料切削不连续、连刀的问题。从实际应用场景来看，这类螺杆不仅可以用于纯肉类的绞碎加工，更换不同孔板后也能完成蔬菜馅料、蒜泥、小型宠物湿粮的加工推送，设计时螺槽的深度从进料端到出料端做了渐变收窄处理，进料端螺槽更深，能容纳更大块的进料物料，降低用户切肉备料的尺寸要求，出料端螺槽收窄后逐步提升挤压力，让物料以更均匀的密度进入切削区域，

　　保证出料的颗粒度一致性。建模过程中对所有棱边都做了圆角处理，没有尖锐的直角结构，一方面是避免生产注塑或者金属压铸时出现应力集中导致的成型缺陷，另一方面也方便用户使用后的清洗，不会在直角缝隙里残留物料残渣，符合食品接触类零件的卫生设计要求。整个螺杆的轴向长度严格匹配常规家用绞肉机的机筒安装深度，进料端的位置刚好对准机筒上方的进料口落料区域，不会出现物料落到螺棱外侧无法被推送的问题，驱动端的六角插入深度也做了限位设计，装配到位后螺杆不会出现轴向窜动，运转时的稳定性更好。很多同类产品容易出现的堵料问题，本质是螺旋升角和螺槽深度的匹配没做好，这款结构在设计时针对带筋膜的肉料做了螺棱侧面的倾角优化，推送过程中筋膜会顺着螺棱侧面滑向切削端，不会缠绕在螺棱根部造成堵转，实际测试时即使连续投放带少量薄筋膜的肉块，也能保持稳定的送料节奏，不需要中途停机清理。
