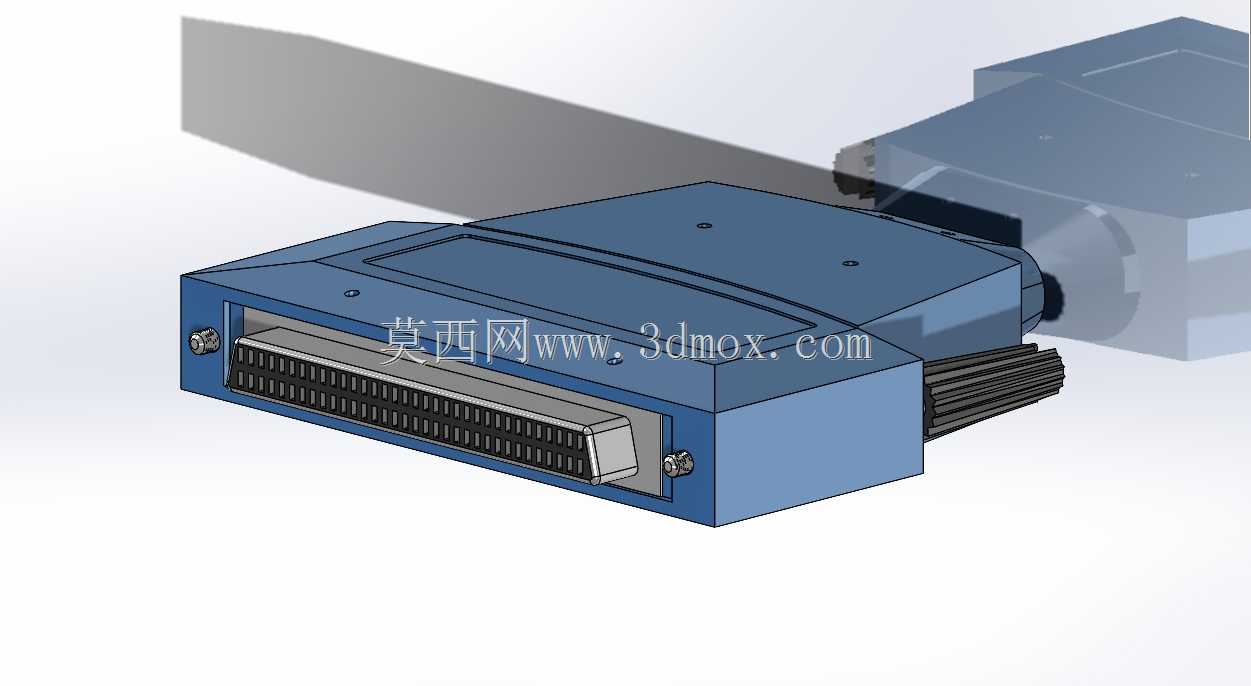

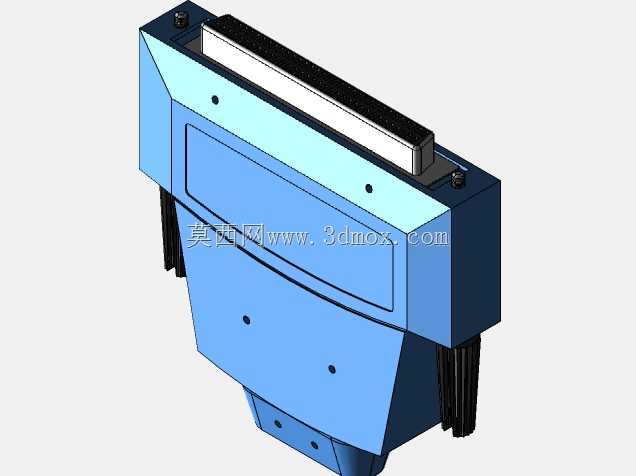

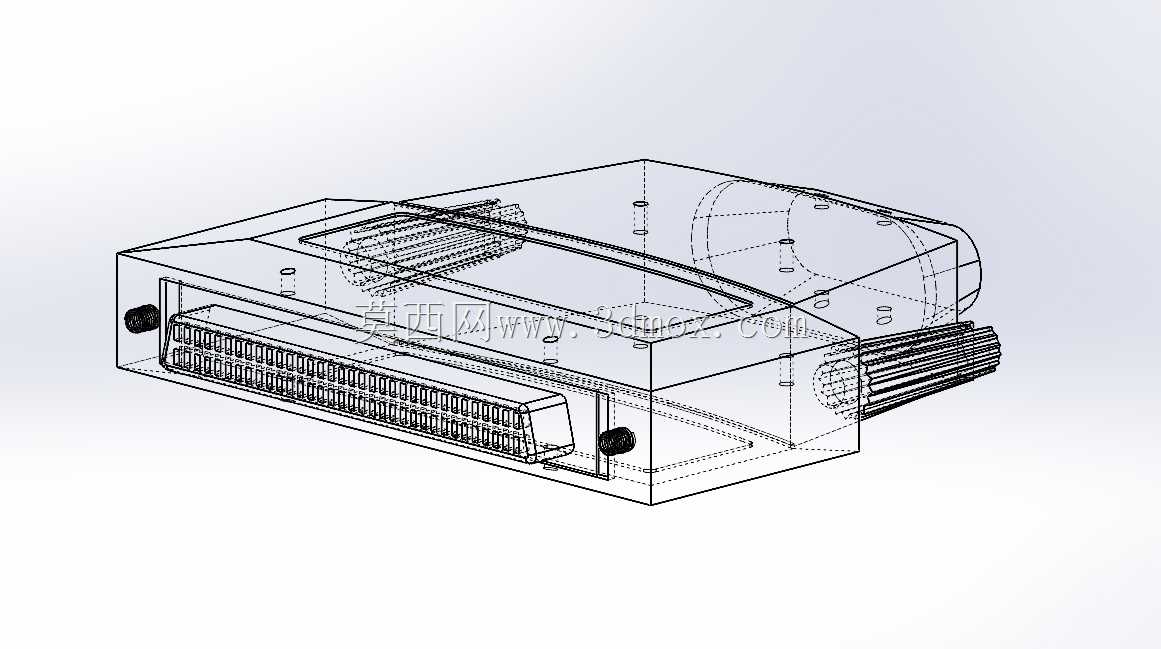

微型DB68高密度多针通讯连接插头

这款微型DB68连接插头是高密度信号传输场景下的核心互联部件，广泛应用于工业测控机柜内部板卡通讯、测试仪器数据采集链路、伺服驱动系统信号接驳、老旧工控设备升级改造等场景，能够在紧凑的安装空间内完成68路信号的稳定传输，替代传统大体积多组分立连接器，大幅缩减设备内部的布线占用空间，提升整机内部走线的规整度。

在实际使用中，这款连接器承担着多路数字IO信号、低速模拟采集信号、设备控制指令的双向传输任务，插头端配套尾部线缆应力释放结构，能够避免线缆弯折处出现线芯断裂问题，金属外壳配合两侧的固定螺丝结构，插接到位后可通过螺丝将插头与插座牢牢锁紧，杜绝设备运行过程中受振动影响出现的接触不良、信号瞬断问题，适配工业现场复杂的振动、温变使用环境。

设计过程中，工程师充分考虑了高密度针脚的防呆需求，插头接口处设置了不对称的定位导向结构，操作人员插接时无需反复对位，即可快速完成精准插接，从根源上避免针脚错位弯折导致的部件报废；外壳采用蓝色阻燃工程塑料材质，既具备足够的结构强度保护内部针脚与接线端，又能实现良好的电气绝缘性能，避免相邻线路之间出现信号干扰。外壳的分型面做了平滑过渡处理，没有尖锐棱角，操作人员在机柜内部狭小空间布线操作时不会被划伤。

产品的外形尺寸控制在2.58英寸×2.56英寸×0.40英寸，整体厚度仅0.4英寸，能够适配板卡间距不足1英寸的高密度安装场景，安装时仅需在设备面板预留对应尺寸的矩形开孔，两侧螺丝孔位与标准DB68插座完全匹配，无需对原有设备安装位做二次修改即可直接替换使用。插头内部的针脚采用镀金工艺处理，能够降低接触电阻，提升抗氧化性能，保障长期插拔使用后的接触稳定性，尾部的线缆夹持结构可适配不同线径的多芯屏蔽电缆，安装时可将电缆屏蔽层与插头金属外壳可靠连接，实现良好的电磁屏蔽效果，降低工业现场复杂电磁环境对传输信号的干扰，保障信号传输的完整性。
