浴室用水加热毛巾杆式散热器结构设计

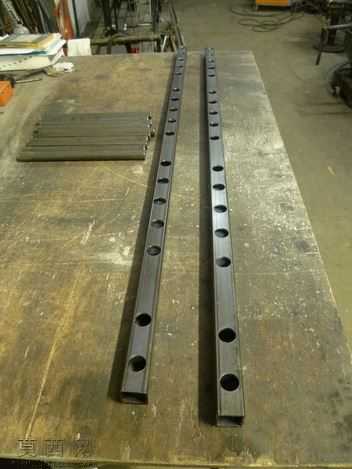

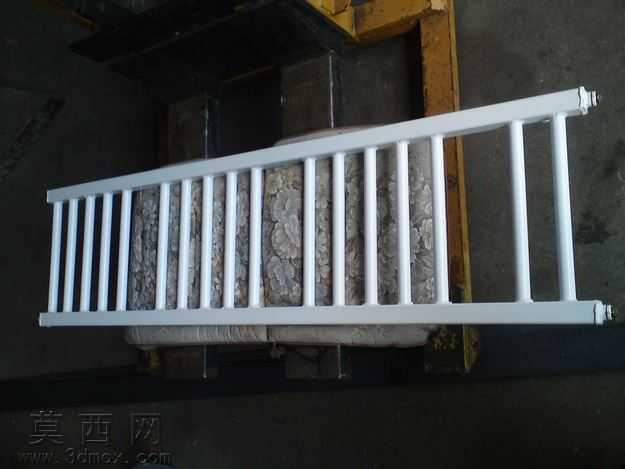

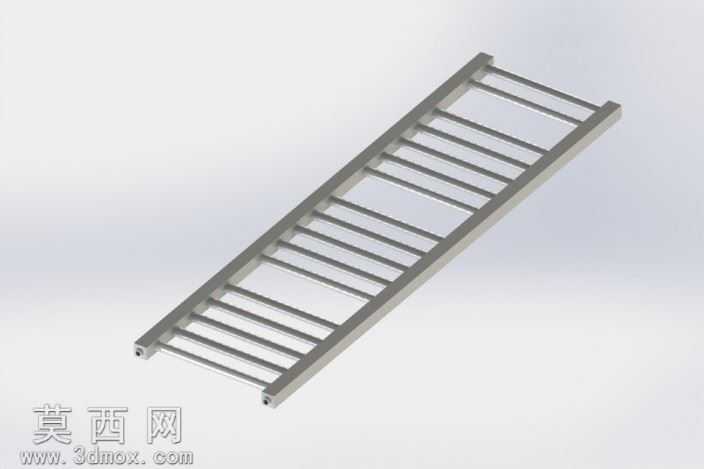

本模型为卫浴场景使用的水加热毛巾杆式散热器，采用SolidWorks完成全参数化三维建模，整体建模过程严格遵循卫浴采暖产品的实际生产装配逻辑，完整还原产品的真实结构比例与装配关系。模型主体采用横向框架搭配竖向等距排布杆体的栏栅式结构，上下两根横向主水道采用圆角过渡的矩形截面设计，既保证内部热水循环的通流截面积，又避免尖锐棱角带来的使用磕碰风险；竖向排列的圆形杆体同时承担散热翅片与毛巾挂杆的双重功能，杆体与上下主水道的衔接处做了平滑过渡处理，建模时通过布尔运算保证水道连通处无结构缝隙，还原实际焊接装配后的密封结构特征。材质设计上，主体散热结构采用卫浴散热器常用的低碳钢材质参数，表面赋予白色哑光喷塑的材质效果，还原卫浴产品防潮易清洁的表面处理特征，模型渲染阶段采用室内柔和顶光搭配侧方补光，清晰展现杆体排列的规整度与框架结构的平直度，同时还原金属基材喷塑后的细腻哑光质感，避免过度反光影响结构展示。结构设计层面，模型还原了产品两端的进出水接口结构，接口处做了标准管螺纹的细节刻画，可直接匹配家装常用的水暖管路连接尺寸；竖向杆体的间距经过合理设计，既保证足够的散热面积提升采暖效率，又预留充足的挂放空间满足毛巾搭放、烘干的使用需求，整体框架的边角全部做R3圆角处理，符合卫浴产品的安全设计规范。建模过程中采用自顶向下的设计思路，先搭建整体框架的布局草图确定长宽高与杆体间距参数，再基于草图分别生成上下主水道、竖向杆体、连接接口的独立实体，通过配合约束完成整体装配，所有特征保留完整参数，可根据实际安装场景调整整体尺寸、杆体数量与接口位置，模型同时还原了产品背部的挂装固定结构，可直接用于卫浴挂装场景的装配模拟与干涉检查，为后续的工程图导出、生产开模提供准确的三维数据支撑。
