欧姆龙带滚轮密封型微动开关三维建模

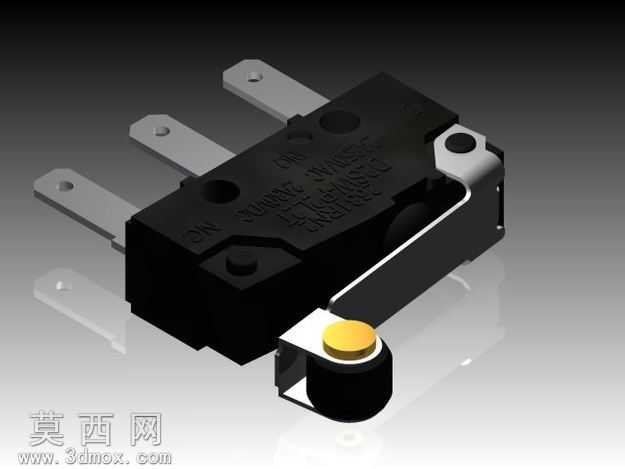

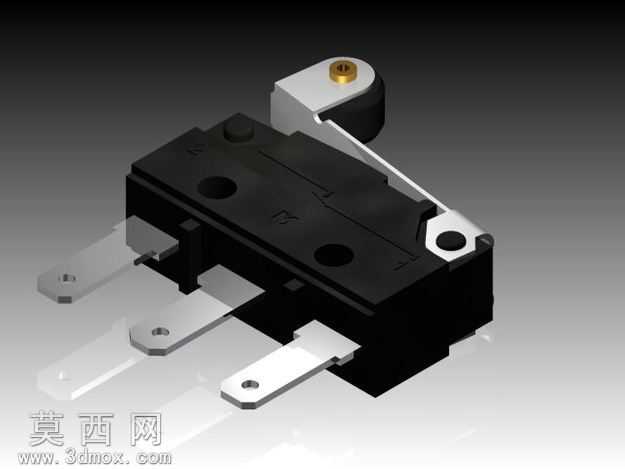

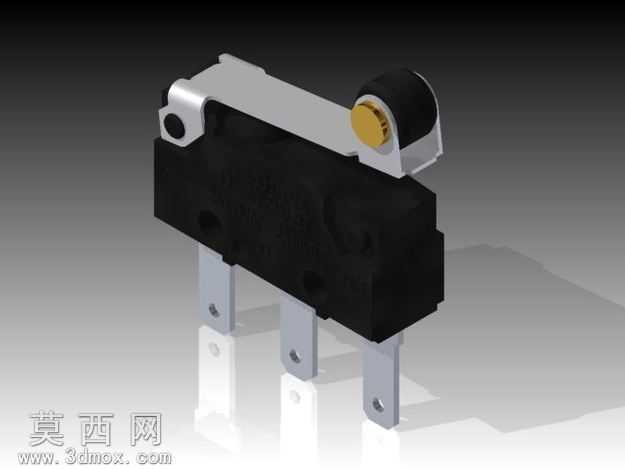

本作品为欧姆龙D2SW-P2L2T型高品质密封微型微动开关的三维参数化建模成果，建模过程严格参照该型号微动开关的官方实物尺寸与结构规范，在三维建模软件中完成全零件的特征构建与整体装配。建模初期先拆解微动开关的核心组成结构，将整体划分为黑色阻燃PA材质的基座壳体、银合金触点组件、带滚轮的触发摆杆、三个镀锡铜质接线插脚、密封防护结构、内置弹性簧片、固定卡扣等独立子零件，针对每个零件采用对应建模逻辑：基座部分通过拉伸凸台构建主体轮廓，再通过切除特征完成触点安装腔、接线脚固定槽、摆杆转轴孔的细节刻画，壳体表面的品牌标识、参数刻印通过包覆特征实现，还原实物表面的文字细节；触发摆杆部分采用钣金折弯特征构建金属支架，端部的滚轮通过旋转凸台完成主体，滚轮与摆杆的转轴配合处添加同轴心配合约束，还原滚轮可自由转动的真实结构；接线插脚采用拉伸加倒角特征制作，还原插脚端部的焊接导向斜角与表面的镀层质感；内置的弹性动簧片通过薄壁拉伸加弯曲特征制作，精准还原簧片的触发形变角度与触点接触位置。材质渲染阶段针对不同零件匹配对应材质属性：基座壳体赋予哑光黑色阻燃塑料材质，调整粗糙度参数还原工程塑料的磨砂质感；金属接线插脚、摆杆金属支架赋予镀锡金属材质，添加轻微的反射效果模拟镀层的金属光泽；端部滚轮赋予黑色耐磨工程塑料材质，滚轮中心的转轴赋予不锈钢金属材质；触点部分赋予银合金材质，添加高反射属性还原银质触点的光亮质感；密封结构部分赋予半透明黑色橡胶材质，添加轻微的折射效果还原密封胶层的视觉特征。装配阶段严格按照实物的装配顺序完成配合约束，接线插脚与基座采用过盈配合约束，摆杆与基座转轴孔采用同轴心加轴向限位配合，内置簧片与基座、触点之间添加接触约束，确保整体装配结构与实物完全一致，各活动部件的运动行程符合该型号微动开关的真实参数，摆杆触发角度、触点通断行程均参照产品手册参数设置，可用于后续的机构运动仿真验证。建模过程中对微小细节做了精细化处理，比如基座表面的注塑进胶点痕迹、摆杆与基座配合处的间隙、滚轮表面的细微防滑纹理、插脚表面的冲压纹理都做了还原，整体模型无破面、无冗余特征，所有特征参数均可编辑调整，可直接用于电气产品的结构装配验证、产品展示动画制作、维修拆解演示等场景，密封结构的建模还原了该型号微动开关的防尘防水特性，可直观展示其密封防护的结构设计逻辑，帮助使用者理解密封型微动开关的内部构造与工作原理。
