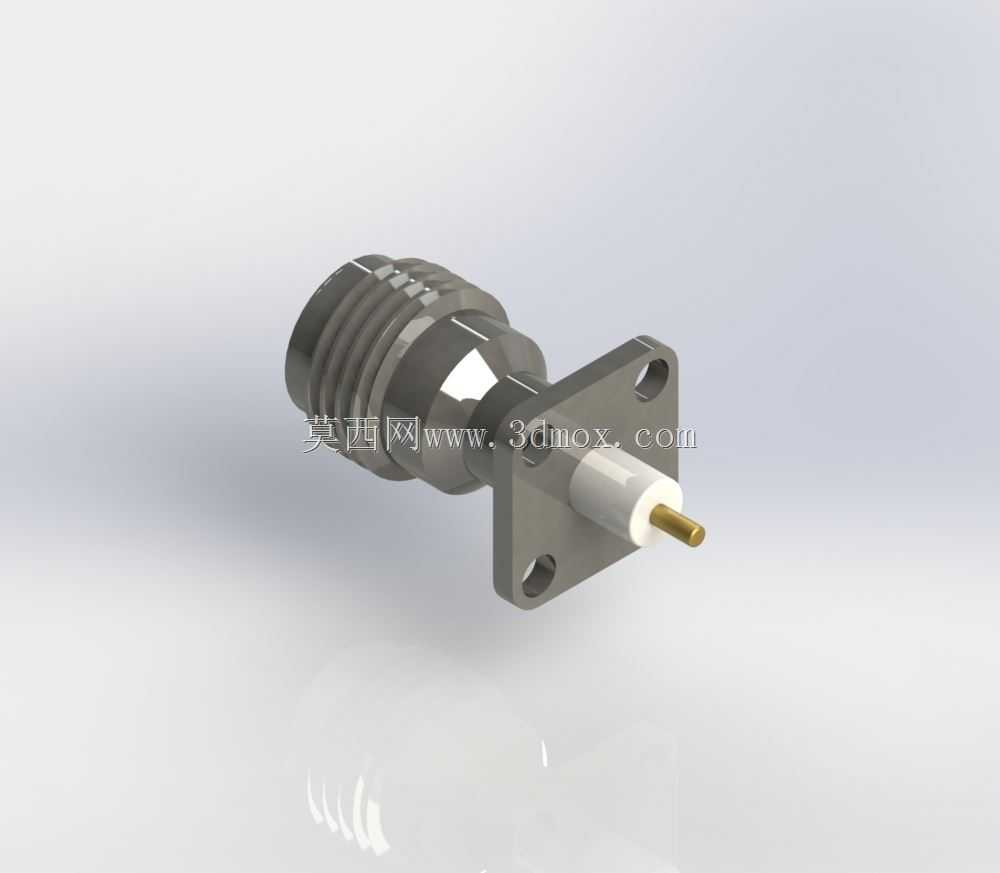

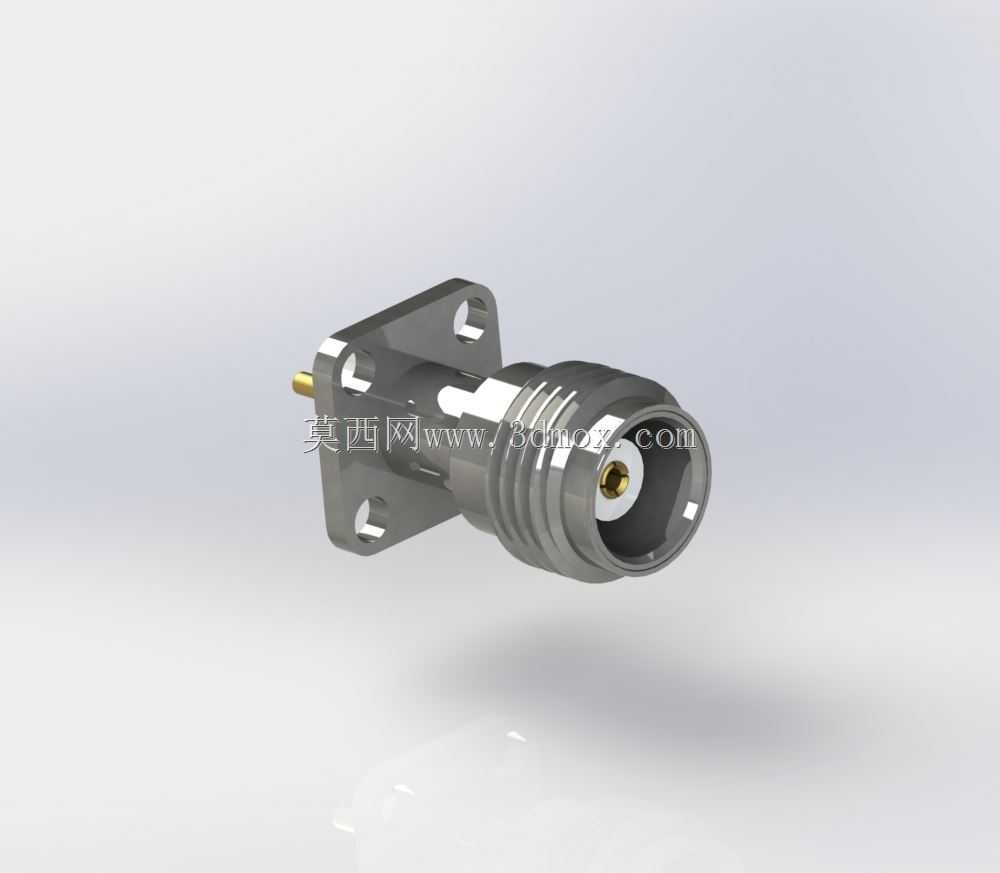

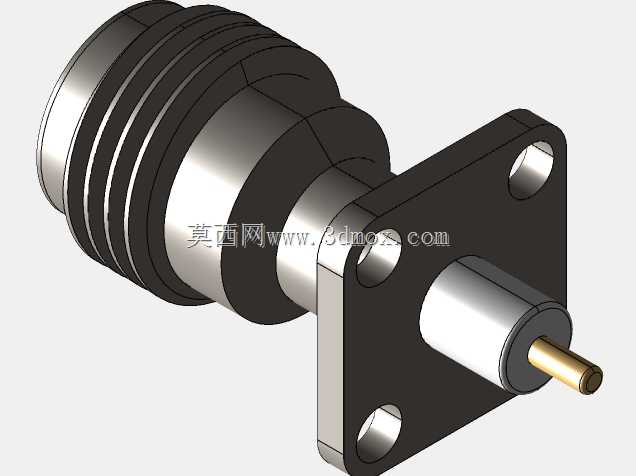

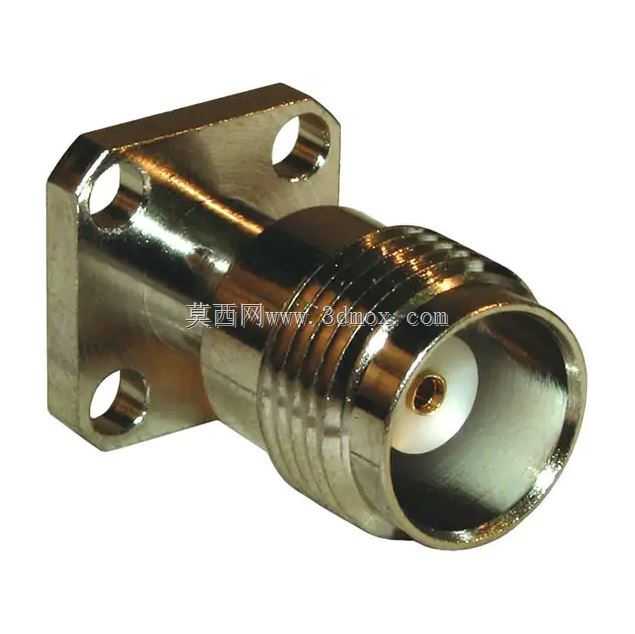

11GHz频段TNC四孔法兰同轴连接器

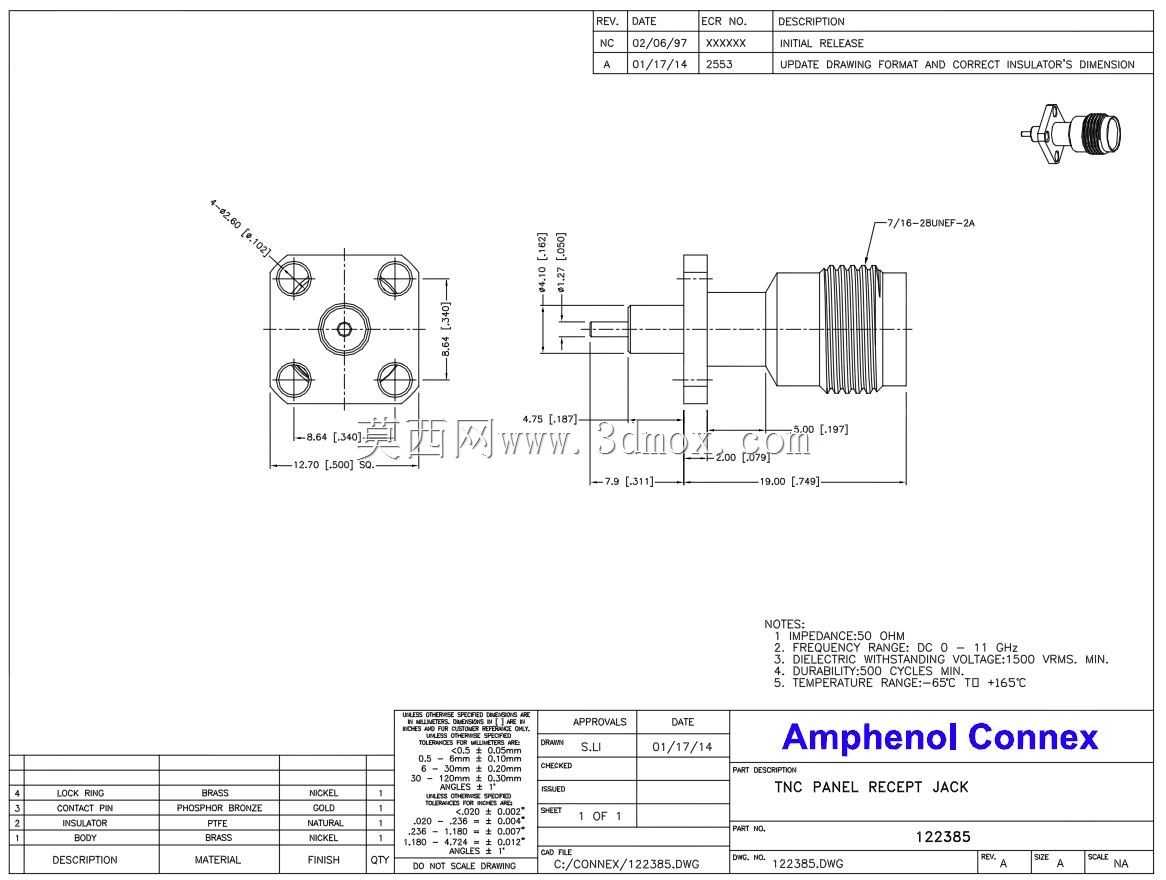

这款TNC型同轴连接器，是面向高频信号传输场景开发的射频连接部件，主要服务于微波通信、射频测试、波导馈线系统、喇叭天线装配等领域，在无线信号收发链路里承担射频同轴电缆与设备面板、天线单元之间的刚性连接作用，能在11GHz的工作频段内保持稳定的信号传输性能，避免高频段下的信号反射、插入损耗过大等问题，保障射频信号的完整传输。从实际应用场景来看，这类带法兰安装结构的连接器，多用于需要将连接端口固定在设备壳体、隔板、天线安装面板上的场合，四孔法兰的安装形式能提供更稳固的固定效果，相比单孔或两孔安装结构，抗振动、抗拉扯的能力更强，适合在户外通信设备、移动测试仪器、机载射频单元这类存在一定振动冲击的使用环境中工作，避免连接松动导致的信号中断或驻波比异常。在功能特性上，这款连接器在1.27mm直径的中心接触件上配置了直径4.1mm的扩展绝缘结构，能够支撑最高11GHz的信号传输需求，适配TNC型公头或母头的同轴连接端，螺纹锁紧的连接形式相比BNC的卡扣式连接，在高频段下的屏蔽性能更优，连接可靠性也更高，能有效降低外界电磁干扰对传输信号的影响，同时减少内部射频信号向外的辐射泄漏。设计过程中，工程师针对高频信号的传输特性做了专门的结构优化，特意将中心导体的外露长度控制在对应工作频段的四分之一波长范围内，让起始工作频率可以覆盖到2兆赫，在11GHz频段下的插入损耗控制在三分贝以内，满足宽频段射频传输的使用需求；内部的特氟龙延长绝缘件，既可以固定中心导体的位置，保证内外导体的同轴度，避免装配偏差导致的阻抗不连续，也能在中心导体与外导体之间提供稳定的绝缘支撑，保障50欧姆的特性阻抗一致性，减少信号反射。外形与安装边界方面，这款连接器的法兰为12.7mm边长的正方形结构，四个安装孔的孔距为8.64mm，相比常见的17.5mm法兰N型连接器，整体安装尺寸更紧凑，占用的面板安装空间更小，适合在小型化射频设备、高密度排布的射频面板上使用；连接器的外导体直径经过优化缩小，整体轴向长度为1.67厘米，这个长度是对应工作频段的全波长尺寸，能够在不额外增加结构长度的前提下，保证高频信号的传输匹配，需要注意的是这个长度尺寸不包含安装时的面板贴合厚度，在做面板开孔设计时，需要预留对应的安装间隙，保证连接器法兰面能够完全贴合安装面板，避免出现安装间隙导致的屏蔽性能下降。中心导体的接触端直径为1.27毫米，采用插针式接触结构，能够和适配的TNC接头实现可靠的电气连接，外导体的接触端采用弹性收口结构，保证连接时的接触压力，降低接触电阻，在反复插拔后依然能保持稳定的连接性能。
