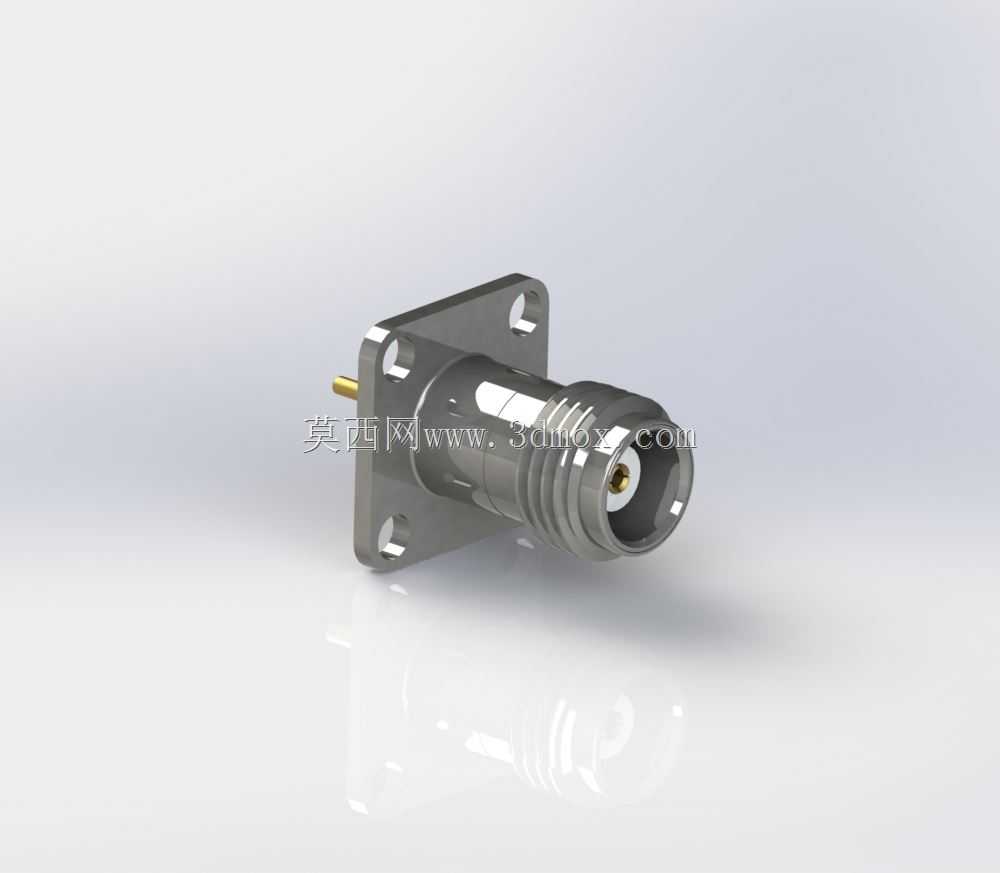

11GHz频段TNC同轴四孔法兰射频连接器

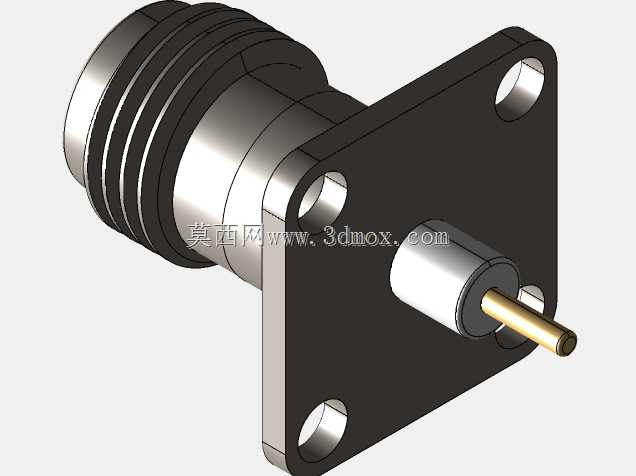

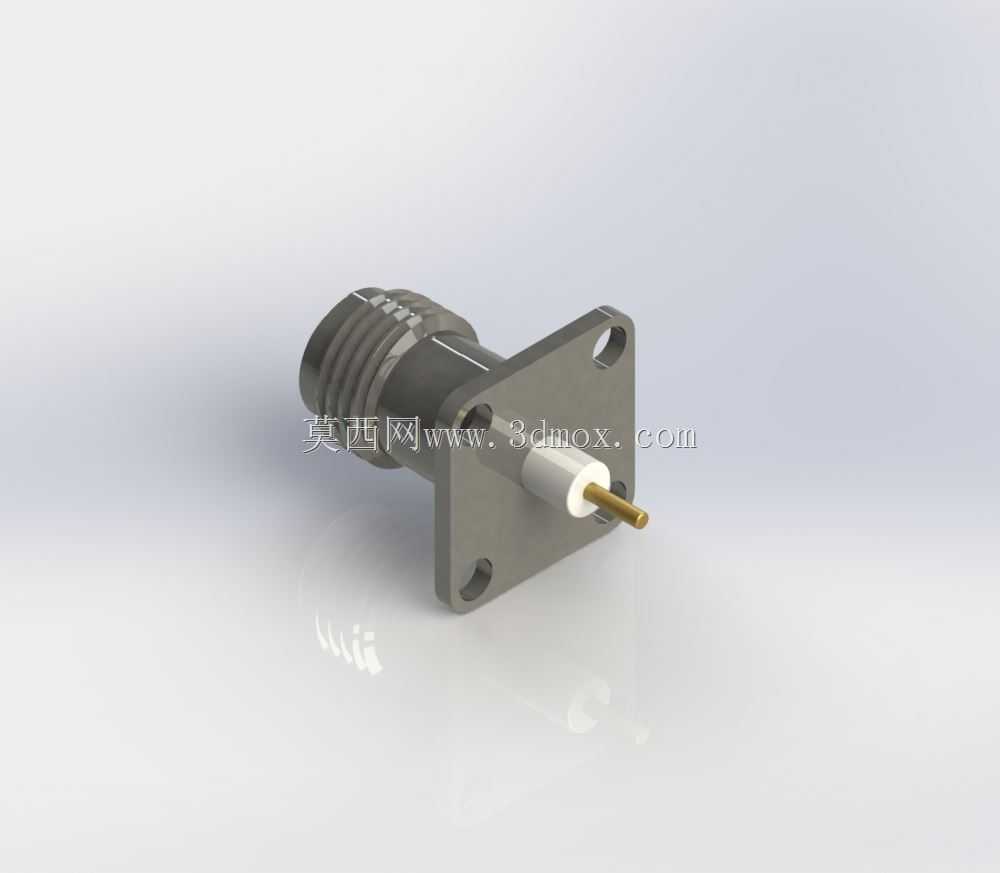

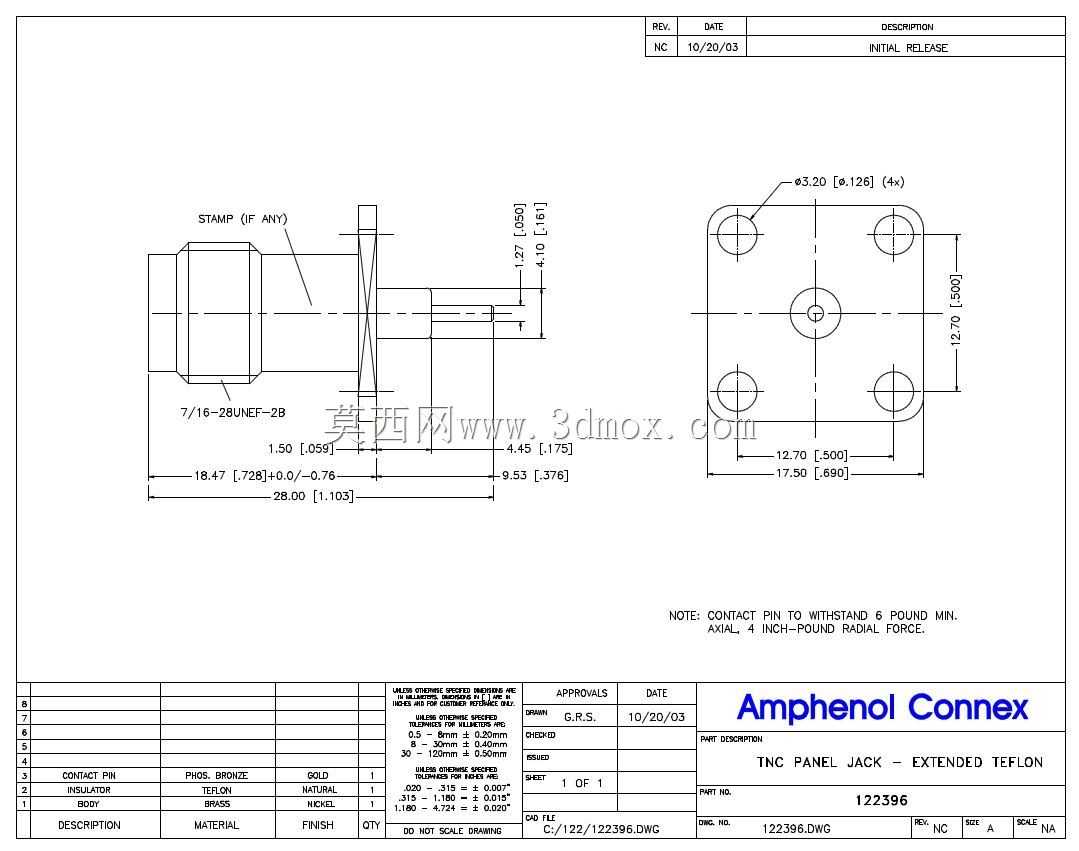

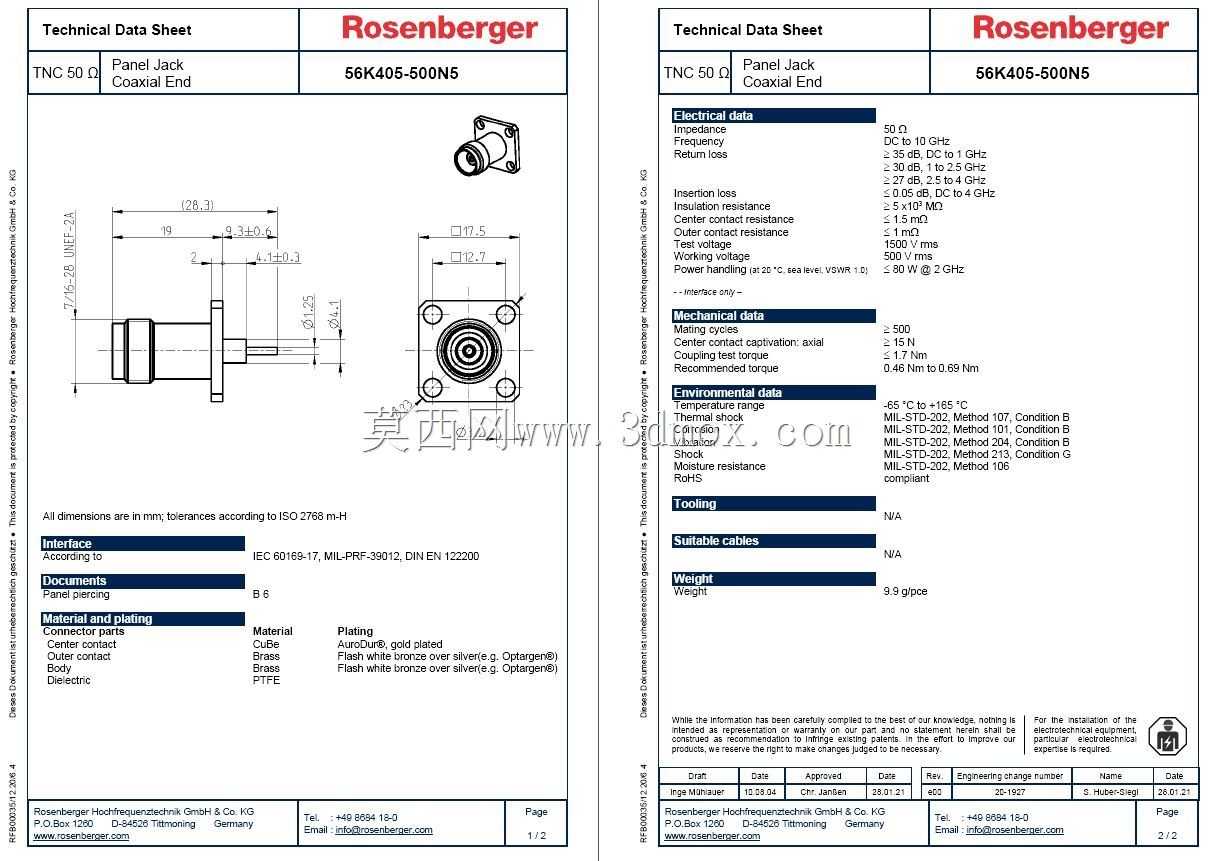

这款高频TNC同轴连接器，主要面向11GHz频段内的射频信号传输场景，常见于微波通信设备、射频测试仪器、喇叭天线馈电系统、波导转换组件当中，作为射频链路里的硬连接节点，承担着同轴传输线与设备腔体、天线单元之间的信号导通与结构固定作用，能够在高频段下维持稳定的阻抗匹配，减少信号反射与插入损耗，避免射频能量在连接节点处出现不必要的泄露。从实际功能设计来看，它采用螺纹锁紧的TNC接口结构，相比普通BNC接口的卡扣连接形式，在振动工况下具备更可靠的连接紧固性，不会因为设备运行中的小幅震动出现接口松脱、信号中断的问题，适配需要长期稳定运行的户外通信设备、机载射频组件的使用需求。产品的核心导体部分做了针对性的尺寸匹配，中心接触件直径控制在适配50Ω同轴阻抗的标准范围内，内部采用聚四氟乙烯材质作为绝缘支撑，既能够保证内外导体之间的绝缘性能，也可以在11GHz的工作频段下维持稳定的介电常数，减少信号传输过程中的介质损耗，其工作频率覆盖从2GHz到11GHz的区间，刚好覆盖常规BNC连接器的频率上限到高频微波段的常用范围，能够填补普通低频同轴连接器在高频场景下的性能短板。在结构安装层面，这款连接器采用17.5mm见方的法兰盘作为安装基准，法兰上设置四个对称分布的安装孔，安装时可以通过四颗螺丝将连接器牢牢固定在设备腔体的面板上，安装孔位的中心距经过精准校准，能够保证连接器安装后与设备内部的传输线保持精准同轴，不会出现偏心导致的阻抗不连续问题；法兰盘与腔体贴合的端面可以加装密封垫片，满足户外设备的防尘防水安装需求。接口端的内导体采用插针结构，插针伸出长度经过严格控制，配对连接时能够保证与母端接口的接触件实现充分贴合，减少接触电阻带来的信号衰减；连接器尾部的导体延伸段可以直接与设备内部的同轴电缆、微带线或者波导探针进行焊接连接，适配不同形式的内部馈电结构。在设计过程中，针对高频信号的趋肤效应特性，连接器的内外导体表面都做了光洁度处理，降低导体表面的信号损耗，同时法兰盘的厚度、安装孔的倒角都经过结构校核，既保证了安装后的结构强度，也不会因为金属结构的冗余尺寸影响内部的电磁场分布，避免出现额外的谐振点影响高频传输性能。这款连接器的整体外形紧凑，安装边界清晰，不需要额外的转接结构就可以直接固定在标准厚度的设备面板上，能够大幅简化射频设备的面板装配流程，减少转接节点带来的信号损失，适合在各类高频无线电设备、微波测试组件、天线馈电系统中作为标准连接部件使用。
