双耳铰接式圆柱套筒连接支架结构

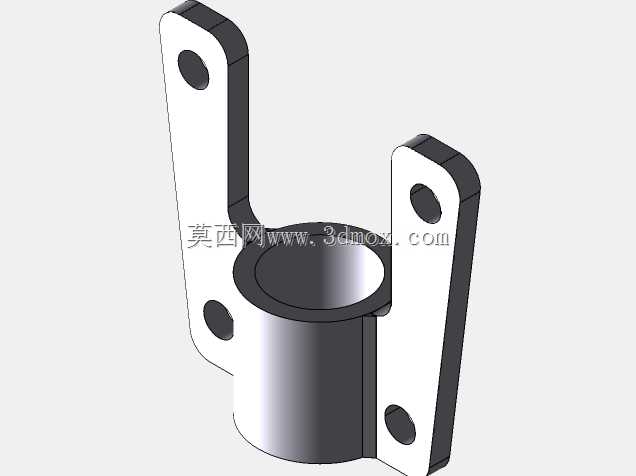

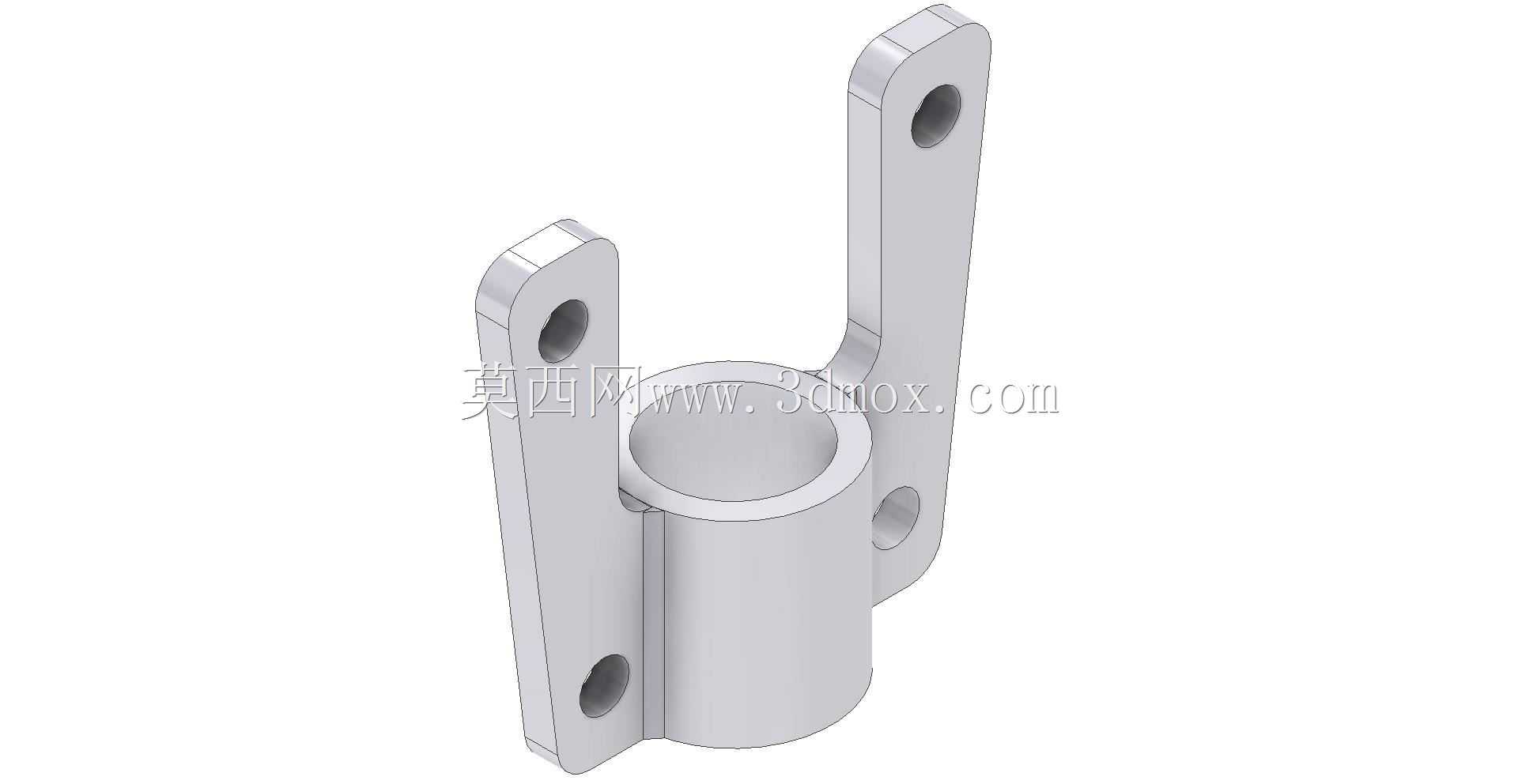

该双耳铰接式圆柱套筒连接支架，是工业机械传动与支撑系统中常用的铰接类连接件，主要应用于需要实现绕固定轴往复摆动、角度调节的机械结构场景，常见于自动化生产线的连杆传动机构、农用机械的操作联动结构、轻工设备的开合支撑部位、输送设备的挡料摆臂铰接端，也可作为小型工程机械操纵机构的中间连接载体，承担力的传递、运动轨迹约束以及部件间的铰接支撑作用，能够将两个独立运动的构件通过中心套筒穿装销轴实现铰接，允许两侧构件在设定角度范围内相对转动，同时抵消传动过程中产生的径向偏载，避免连接部位出现应力集中导致的结构变形。从功能特性来看，该支架主体为中间的空心圆柱套筒结构，套筒内壁为光滑圆柱面，用于穿装铰接销轴或固定轴，套筒两侧对称延伸出带安装孔的片状连接耳，两个连接耳上分别开设同轴的通孔，用于通过螺栓或销轴与外部待连接构件实现固定，耳片与套筒衔接位置做了圆弧过渡处理，能够有效分散铰接转动过程中产生的剪切应力，避免直角衔接处出现应力断裂问题，耳片上的安装孔位置经过同轴度校准，确保安装后两侧连接点受力均匀，不会出现偏磨、卡滞的问题。在设计思路上，该支架采用对称式双耳布局，相比单耳铰接结构拥有更好的抗扭性能，能够承受更大的径向载荷与交变冲击力，中间套筒的轴向长度经过匹配设计，既保证了与铰接轴的接触长度足够降低接触面压强，又不会占用过多安装空间，耳片的厚度根据常规工况下的剪切载荷计算取值，在满足结构强度要求的前提下尽可能减少材料用量，实现轻量化与结构强度的平衡，所有孔位的边缘都做了微小倒角处理，既方便安装时的销轴导入，也能去除加工毛刺避免安装过程中划伤操作人员或配合部件表面。从安装边界来看，该支架的安装空间需要匹配双耳的外伸宽度与套筒的外径尺寸，安装时需保证中心套筒的轴线与铰接转动轴线完全重合，两侧耳片的安装面与对应连接构件的贴合面保持平行，穿装销轴时需在套筒内壁涂抹适量润滑脂降低转动摩擦阻力，耳片上的固定螺栓需按照对角顺序拧紧，避免单侧受力过大导致耳片变形，该结构适配的铰接轴直径与套筒内径保持间隙配合，既保证转动顺畅又不会出现过大的旷量影响传动精度，整体结构没有复杂的异形曲面，加工工艺性好，可通过棒料铣削、板材焊接或者精密铸造的方式批量生产，能够适配多数常规工业场景下的中低载荷铰接连接需求，在长期往复摆动的工况下也能保持稳定的结构性能，不易出现松动、变形或断裂问题。
