弧形铰接式机械连接支撑构件

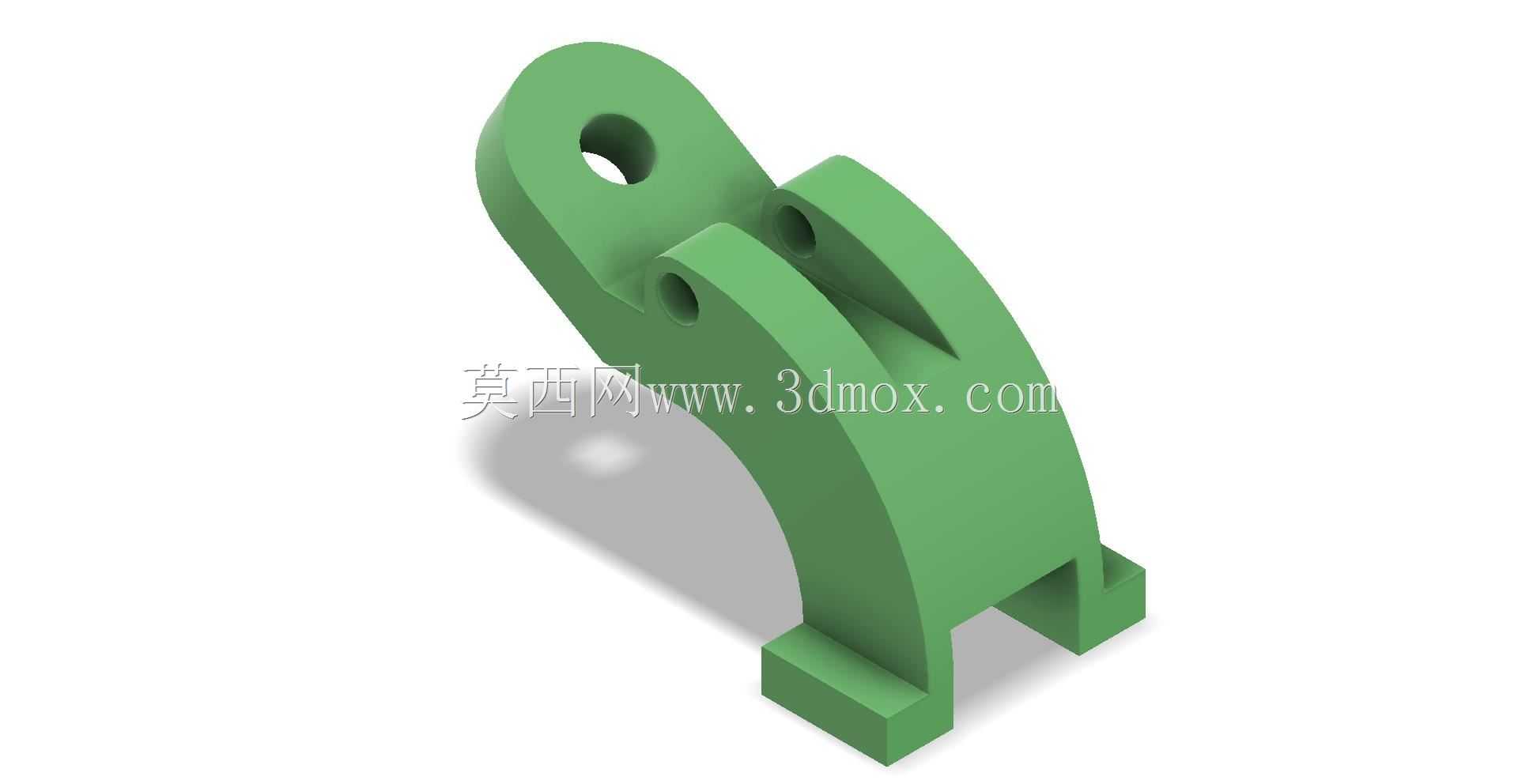

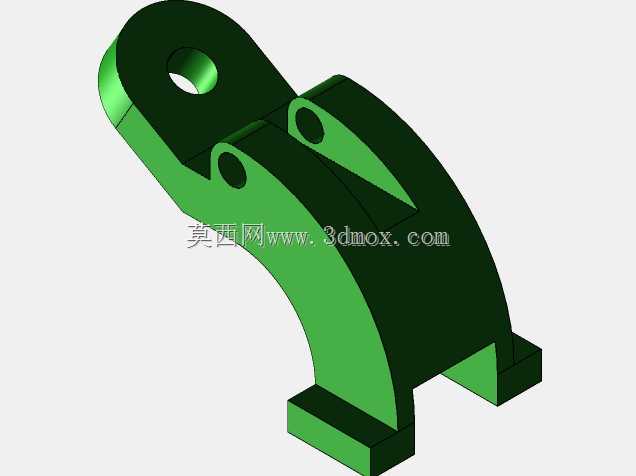

该弧形铰接式连接支撑构件，是工业机械传动与支撑系统中常用的传力连接部件，广泛应用于各类需要实现摆动铰接、载荷传递的机械设备场景中，常见于轻工自动化生产线的连杆机构、农用机械的操作联动结构、小型工程机械的辅助支撑单元，以及输送设备的张紧调节机构中，承担着连接两个相对运动部件、传递工作载荷、限定摆动行程的核心作用。从功能特性来看，该构件上端设置单耳铰接孔，可通过销轴与上方的拉杆、摆臂类部件形成转动副，实现一定角度范围内的灵活摆动，避免刚性连接带来的应力集中问题；中部采用对称双耳夹式结构，预留的同轴铰接孔可与中间联动杆件配合，实现多方向的力传递与运动分解，夹槽的间隙设计可精准适配配套杆件的厚度，保证铰接转动时无卡滞、无窜动；下端采用分叉式支撑脚结构，平整的安装端面可通过螺栓紧固或焊接方式固定在设备基座、机架横梁上，为整个铰接单元提供稳定的支撑基础，分叉结构的设计既减轻了构件自身重量，又能分散传递下来的载荷，降低安装面的局部压强，提升长期使用的结构稳定性。在设计思路上，该构件整体采用弧形过渡的主体轮廓，摒弃了直角转折的生硬结构，所有受力转折处均做了圆角过渡处理，可有效分散工作过程中产生的弯曲应力与交变载荷，避免应力集中导致的构件断裂失效，主体壁厚经过力学核算，在满足额定载荷下强度要求的同时尽可能控制整体重量，兼顾结构强度与轻量化需求。铰接孔的位置精度经过严格设计，上下两组铰接孔的中心距、同轴度均匹配通用铰接销轴的装配公差，可直接与标准规格的销轴、衬套配合使用，无需二次加工即可完成装配。从安装边界来看，该构件下端两个支撑脚的间距、安装端面的尺寸适配常规小型设备机架的安装空间，上端单耳的厚度、中部双耳的内槽宽度均符合通用机械连杆机构的配套尺寸要求，整体外轮廓的弧形设计不会在摆动过程中与周边相邻部件产生运动干涉，可适配多种紧凑安装空间的使用需求，在实际使用中可根据工作载荷的大小选择对应材质的坯件加工，既可以采用铸钢成型后做孔位精加工，也可以采用型材铣削加工满足小批量定制需求，铰接孔内可根据耐磨需求加装铜衬套或自润滑衬套，提升铰接部位的耐磨性能，延长构件的整体使用寿命，降低设备的维护频次。
