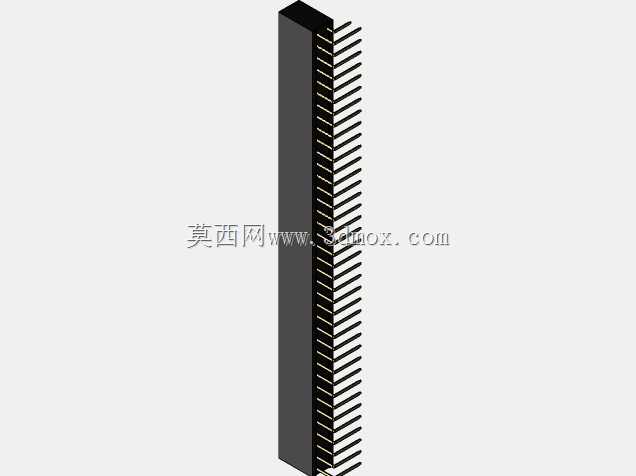

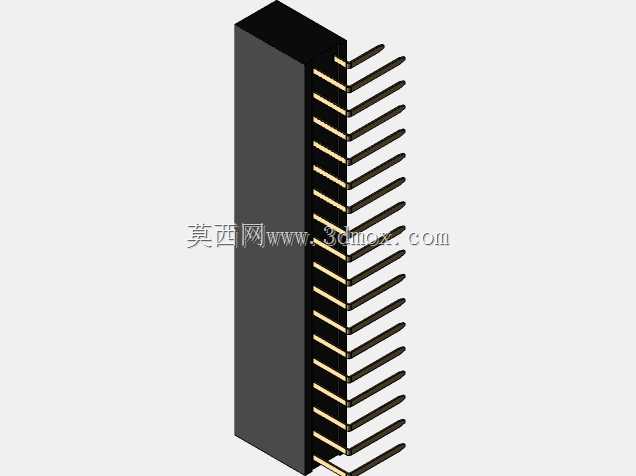

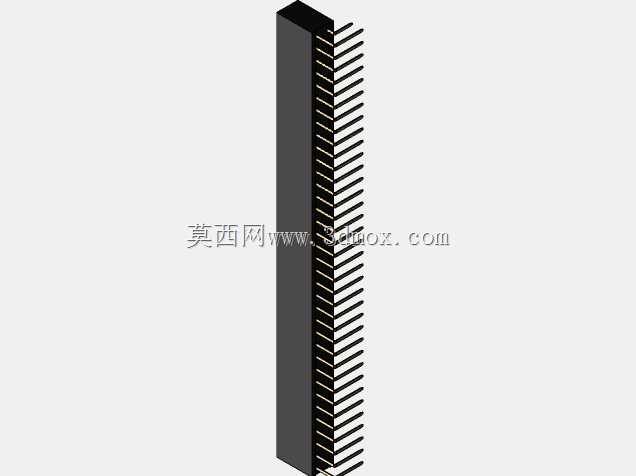

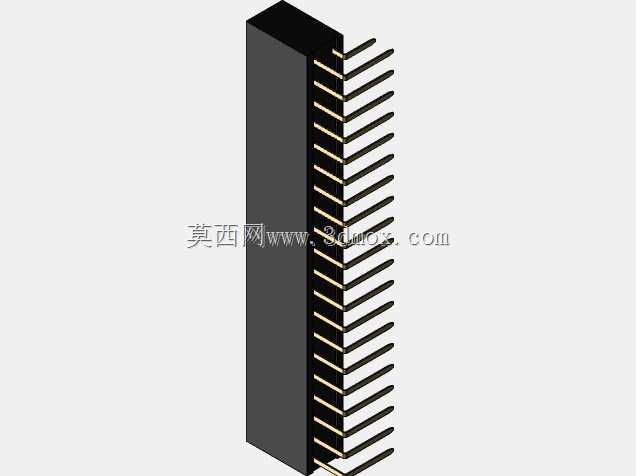

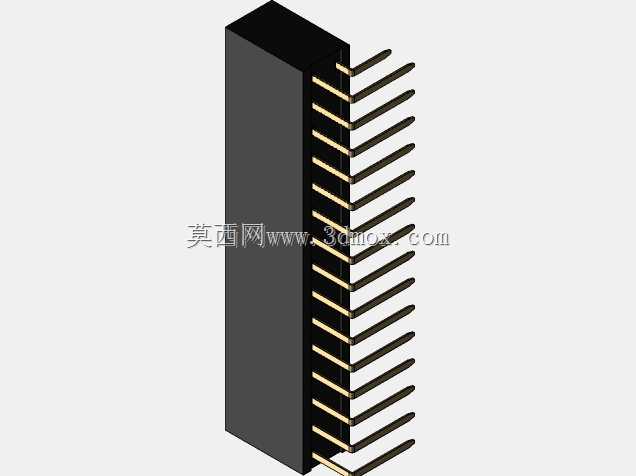

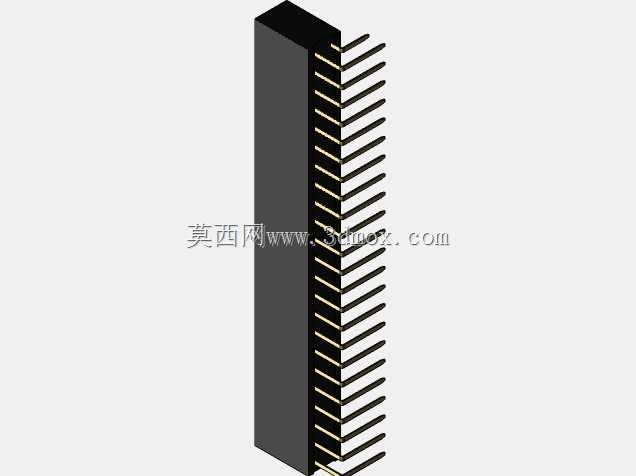

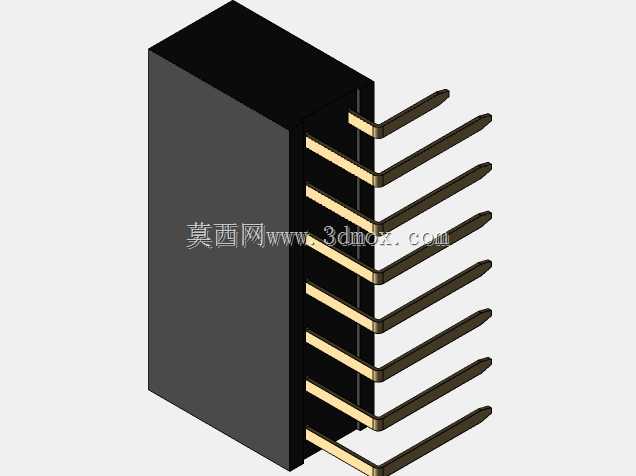

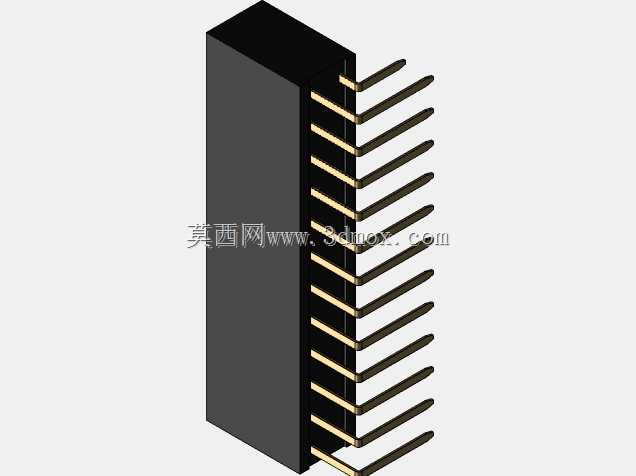

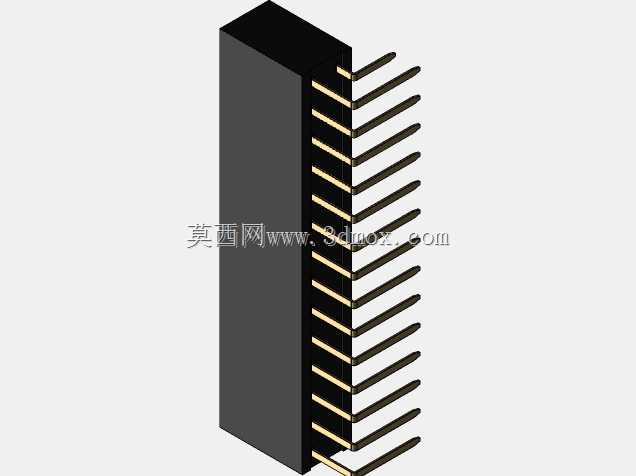

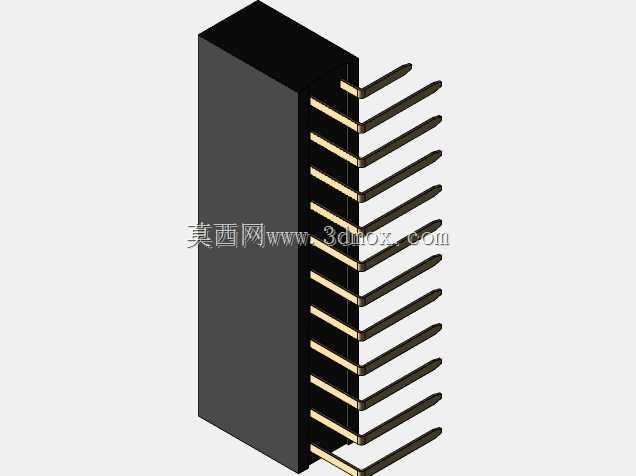

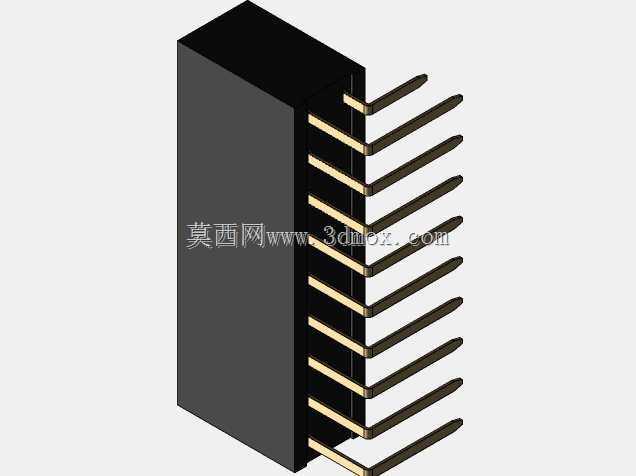

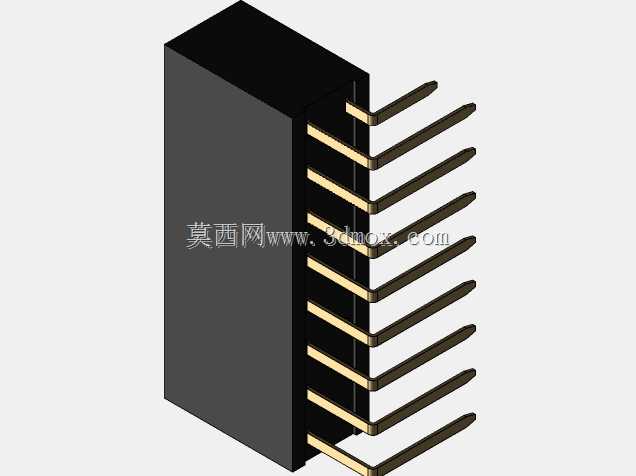

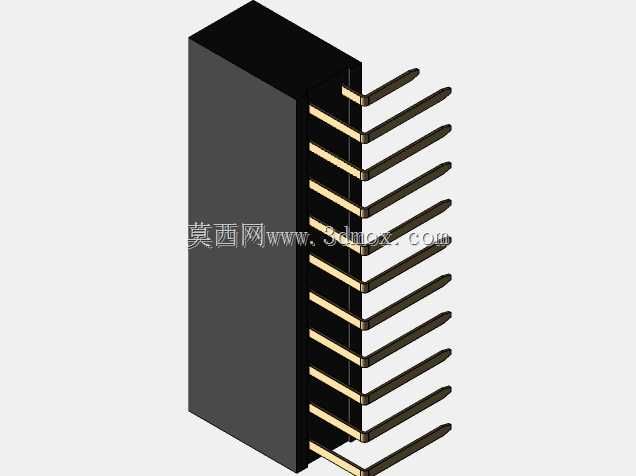

2.54mm节距直角弯脚双排插针插座

这款2.54mm节距直角弯脚双排插针插座，是电子电路互联场景中应用极为广泛的基础连接部件，主要承担印制电路板之间、电路板与外接功能模块之间的信号与小电流传输作用，常见于工业控制板卡、消费电子主板、嵌入式开发模组、通信接口扩展板等场景，能够在有限的板上空间内实现高密度的可靠电气连接，替代传统飞线焊接方案，大幅提升电路组装效率与后期维护便利性。从功能特性来看，该插座采用双排触点布局，2.54mm的标准节距适配行业通用的排针规格，插脚经过直角弯折处理，可实现平行于PCB板面的侧向出线，适配板间堆叠、侧向走线、外壳接口预留等特殊安装需求，避免直插式插座出线方向垂直板面带来的空间占用问题；插脚表面做了镀金或镀锡处理，具备良好的导电性与抗氧化能力，多次插拔后仍能保持稳定的接触电阻，降低信号传输损耗与接触不良故障概率，绝缘基座采用耐高温工程塑料注塑成型，可耐受波峰焊、回流焊等常规电路板焊接工艺的高温，不会出现基座变形、触点移位的问题。在设计思路上，这款插座充分考量了量产组装与实际使用的双重需求：绝缘基座的定位孔与PCB板上的安装孔位精准对应，插脚伸出长度符合波峰焊的吃锡要求，焊接后焊盘与插脚结合强度充足，能够承受常规插拔力度不会出现松脱；弯脚的弯折半径经过精准计算，既避免弯折处应力集中导致插脚断裂，又保证弯折后插脚的共面度，让所有插脚都能与PCB焊盘充分接触，减少虚焊风险。外形尺寸方面，该插座整体为长方体绝缘基座搭配双排弯脚结构，基座宽度适配双排2.54mm节距的触点排布，长度随引脚数量可灵活扩展，直角弯折后的插脚平行于基座底面延伸，安装时基座贴装于PCB板面边缘，弯脚插入对应焊盘焊接后，整体在垂直板面方向的凸起高度极低，非常适合对安装厚度有严格限制的紧凑型电子设备内部使用，安装边界清晰，不会与板上其他贴片元器件产生空间干涉，同时侧向的出线方向也方便线束对接与插拔操作，无需在设备外壳上预留垂直方向的操作空间，进一步优化了整机的结构布局合理性。
