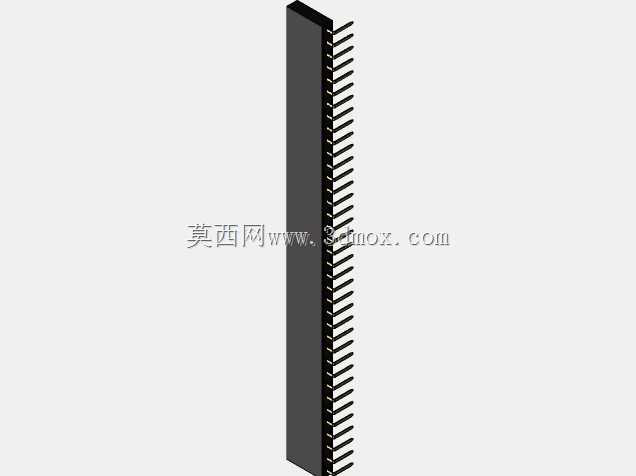

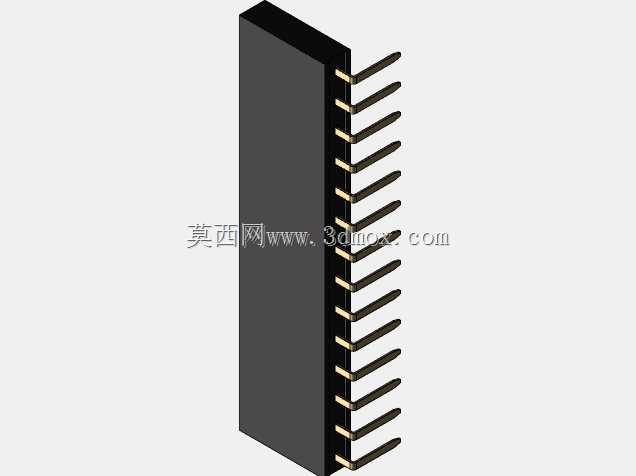

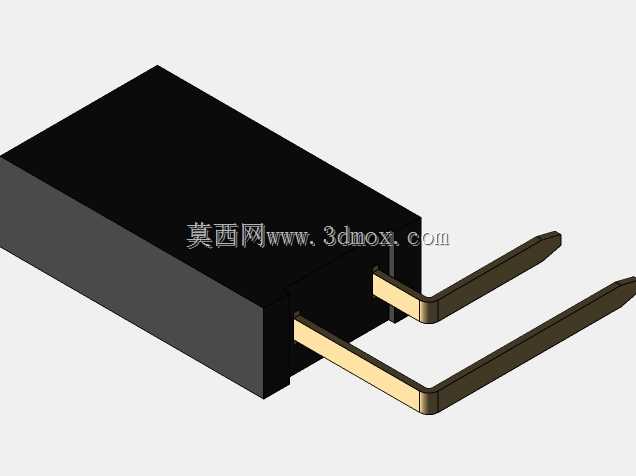

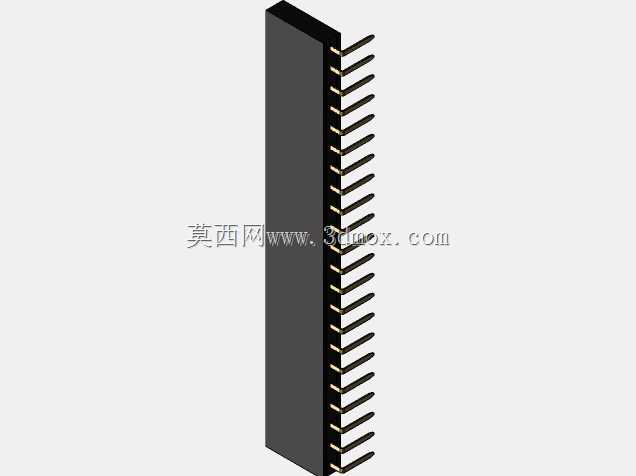

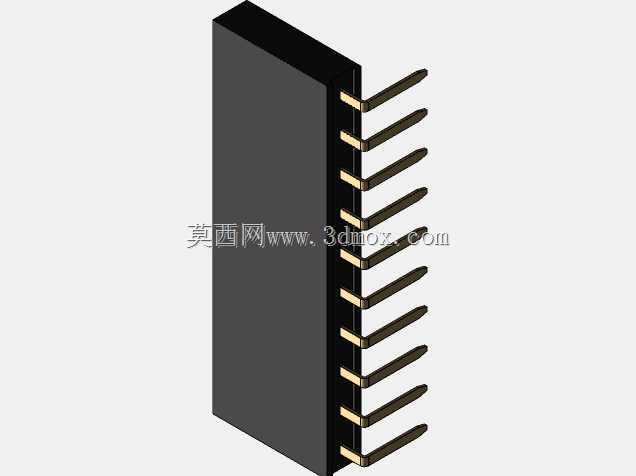

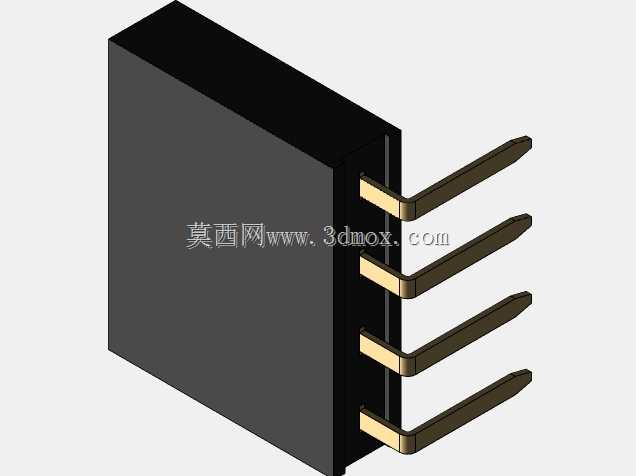

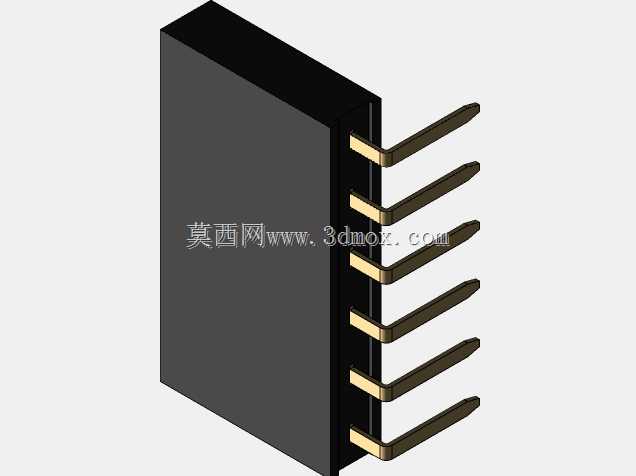

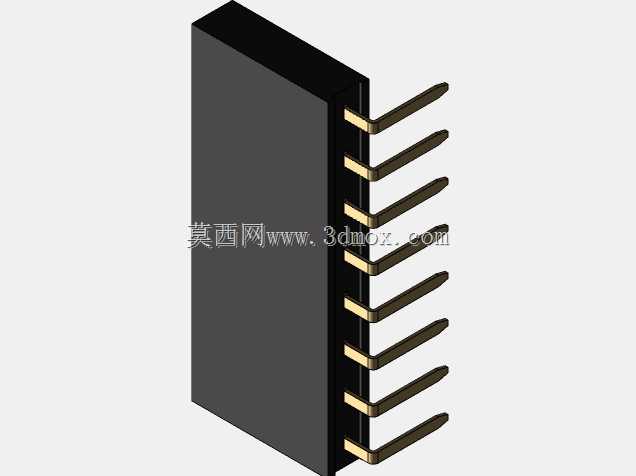

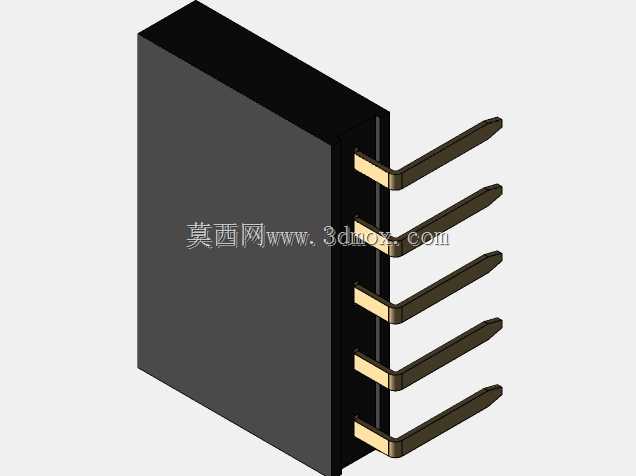

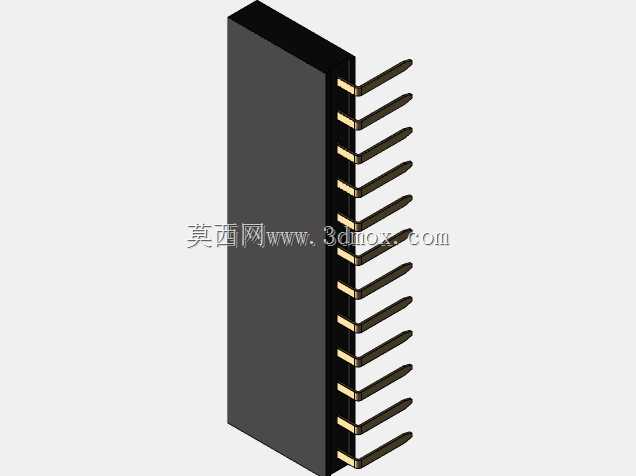

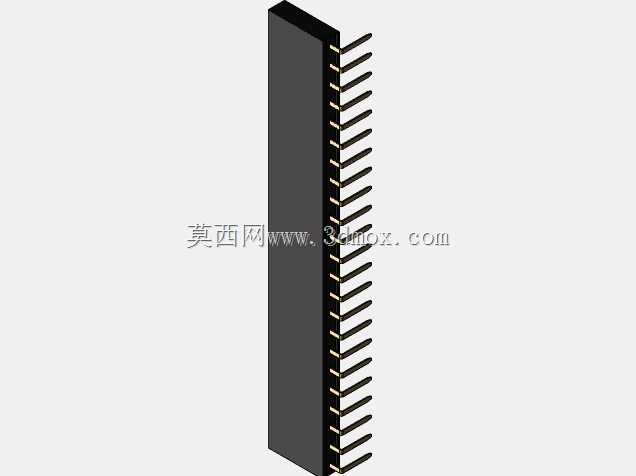

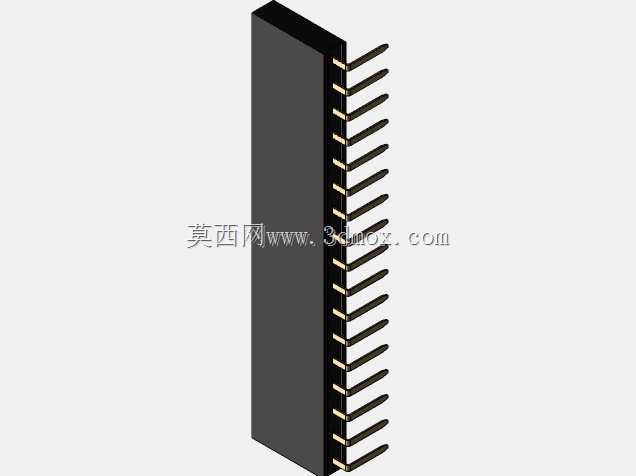

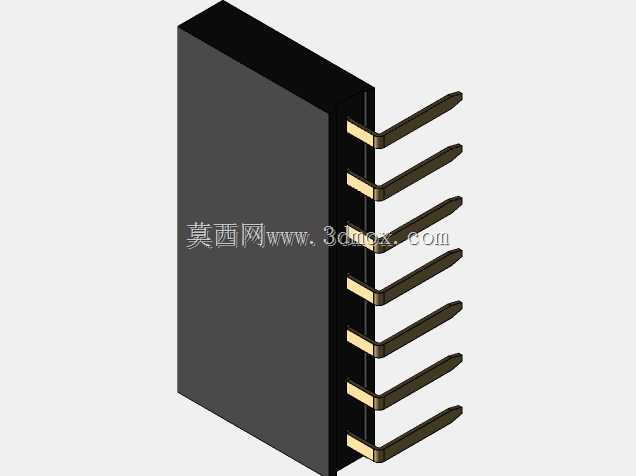

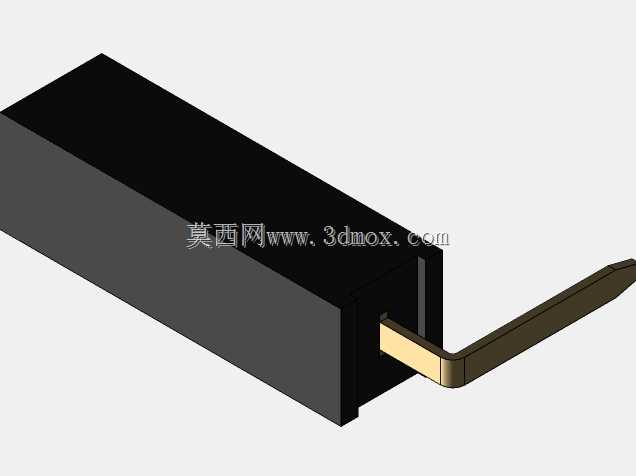

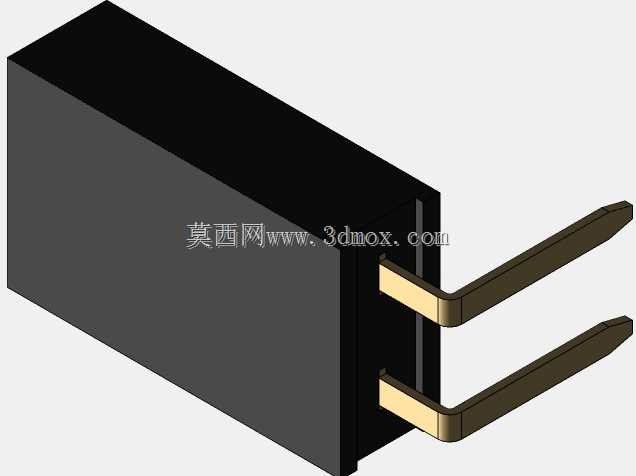

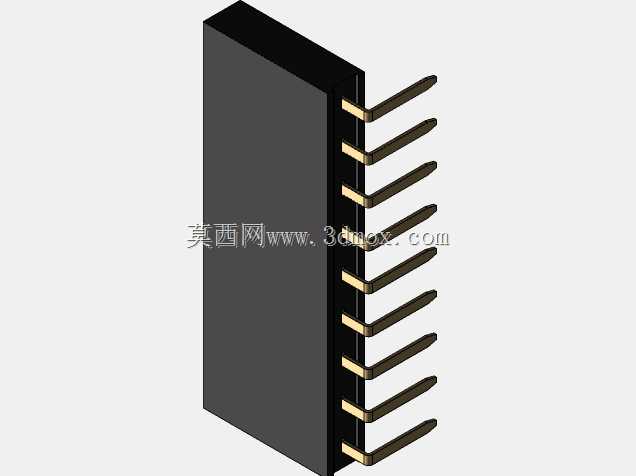

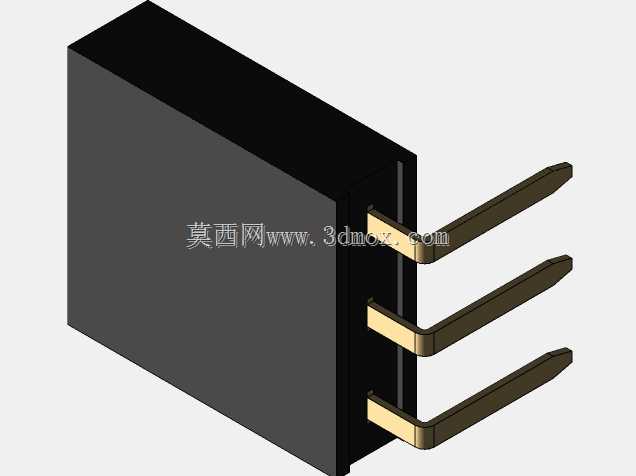

2.54mm直角弯针插脚插座结构设计

这款2.54mm间距直角弯针插脚插座，是电子电路互联场景中应用极为广泛的基础连接元器件，主要服务于印制电路板之间的垂直转角互联、电路板与外部功能模块的信号及小电流传输场景，常见于消费电子控制板、工业测控模块、嵌入式开发装置、小型家电主控板等产品的板级连接环节，能够在有限的设备内部空间里完成不同朝向电路板的信号对接，避免直插式连接器带来的空间占用过高、布线弯折半径过大的问题。

从实际用途来看，该插座承担着板间信号稳定传输、可拆卸互联的核心作用，既可以保障电信号在不同电路板之间低损耗传递，也能支持设备后期维护时的模块快速拆装，无需对电路板进行焊接拆解就能完成功能模块的更换，大幅降低设备运维的操作难度。其直角弯脚的结构设计，能够让插座在垂直安装于主电路板之后，插合端平行于电路板板面延伸，适配设备内部紧凑的堆叠式安装布局，有效压缩整机的纵向安装空间，适配小型化电子设备的结构设计需求。

产品功能特性上，该插座采用标准2.54mm排针间距设计，适配行业通用的同规格排针插合部件，接触端采用弹性接触结构，能够保障插合后的接触可靠性，在常规振动工况下也能维持稳定的连接状态，避免出现接触不良、信号瞬断的问题。弯脚部分采用平直折弯设计，折弯角度精准控制为90度，焊接引脚的长度与宽度适配标准PCB板的通孔尺寸，能够顺利插入电路板安装孔完成波峰焊或手工焊接作业，焊接后引脚与电路板焊盘的结合强度充足，能够承受常规的插拔作用力而不出现焊盘脱落、引脚变形的问题。

设计思路层面，这款插座优先考虑了通用互换性与安装便捷性，整体外形采用规整的长方体绝缘基座设计，基座采用绝缘性能优异的工程塑料材质，既能够为内部接触件提供稳定的定位支撑，也能实现相邻插脚之间的电气绝缘，避免相邻引脚之间出现爬电、短路的风险。绝缘基座的外形尺寸严格遵循行业通用规范，长度方向根据引脚数量对应设置等距的接触件安装槽，每个槽位的定位精度控制在合理公差范围内，保障插合时排针能够顺利对位，不会出现插针错位、顶弯的问题。

外形尺寸与安装边界方面，该插座的绝缘基座宽度与高度均采用行业通用尺寸，直角弯脚的水平延伸段长度经过优化设计，既能够保障焊接时引脚与电路板焊盘的充分接触，也不会出现引脚过长占用额外板上空间、或引脚过短导致焊接强度不足的问题。安装时仅需在对应电路板上按照2.54mm间距开设对应直径的通孔，将插座弯脚插入通孔后完成焊接即可，安装后插座本体突出板面的高度较低，不会对周边其他元器件的安装造成干涉，能够适配高密度布板的设计需求。
