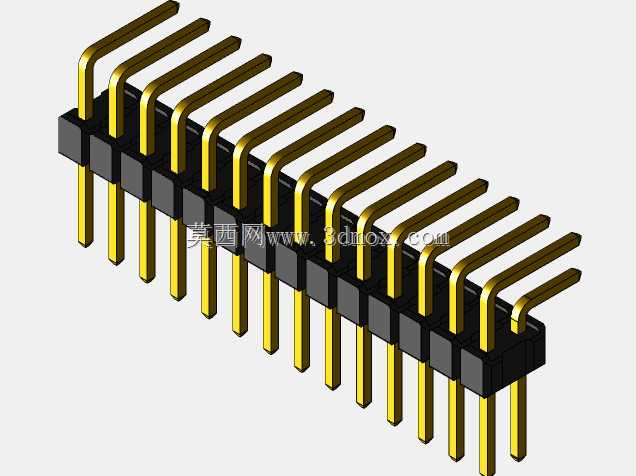

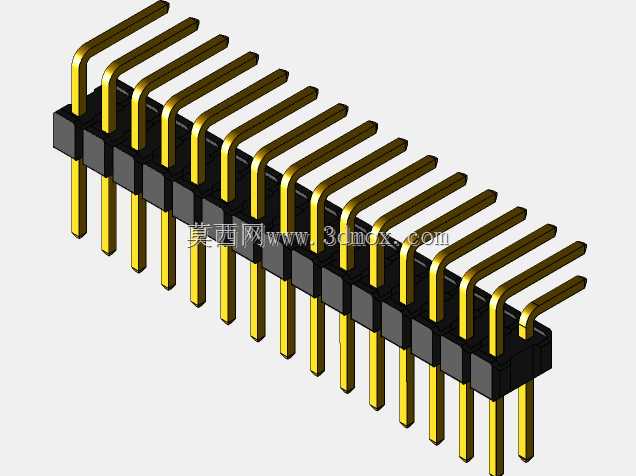

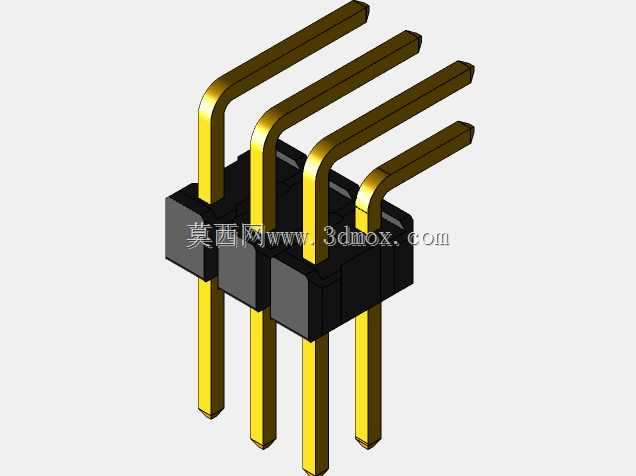

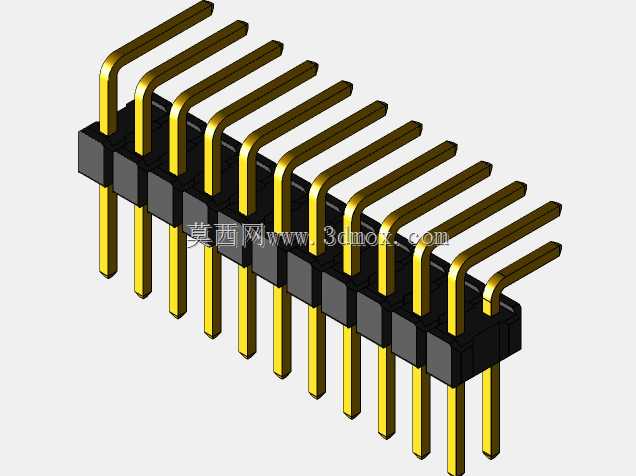

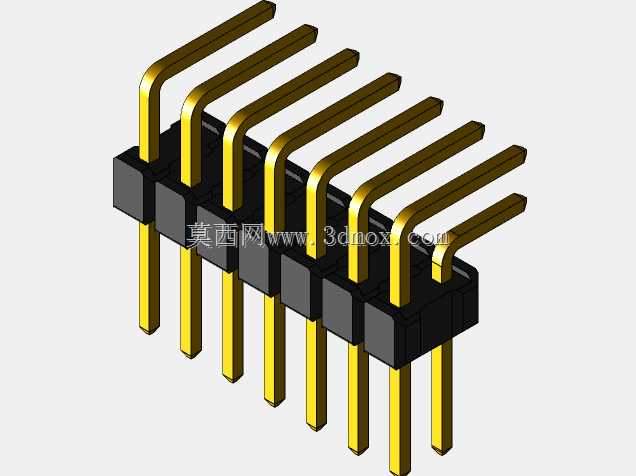

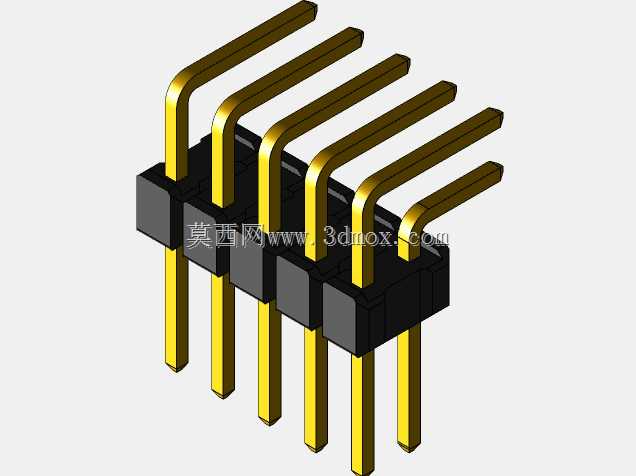

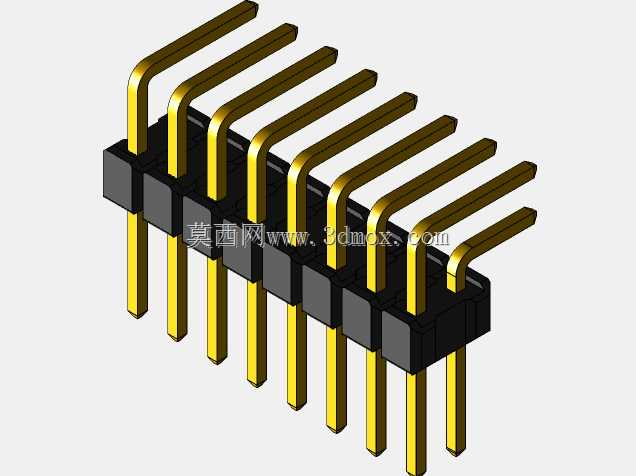

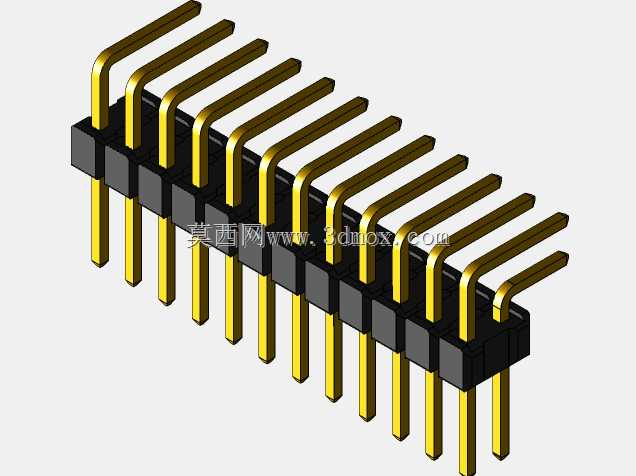

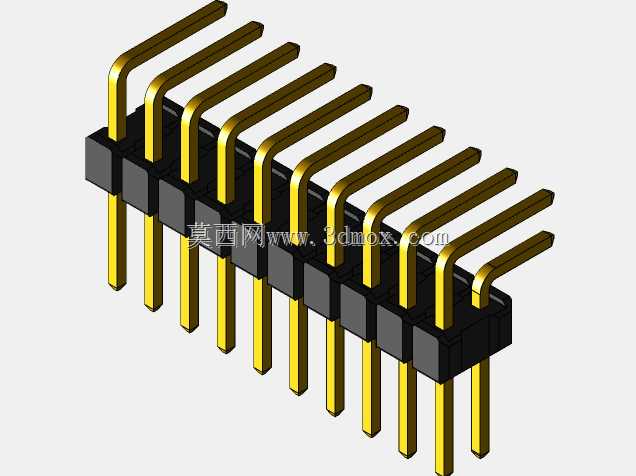

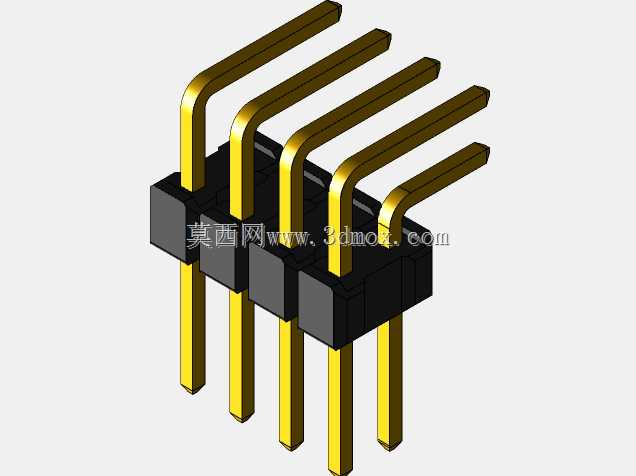

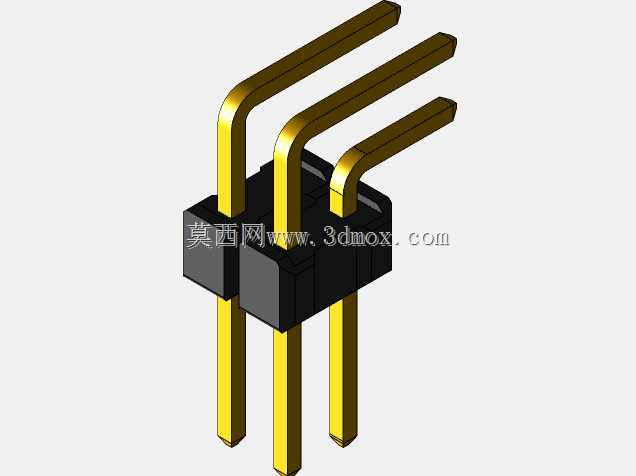

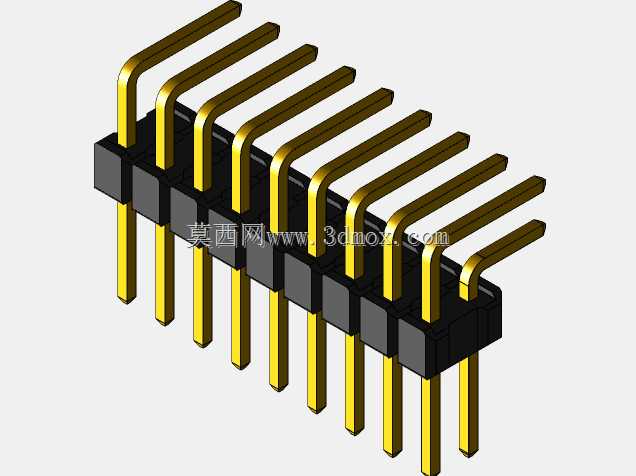

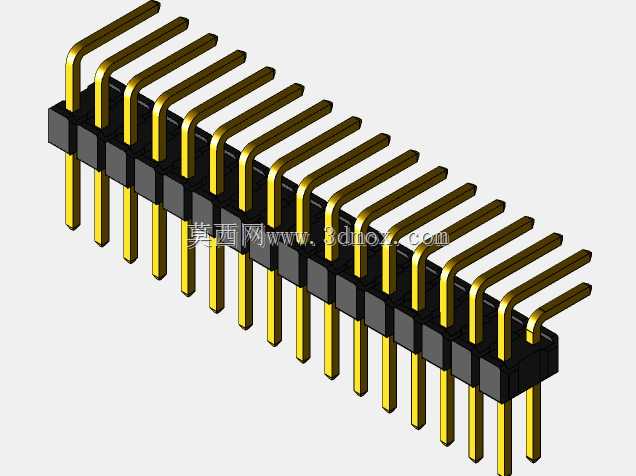

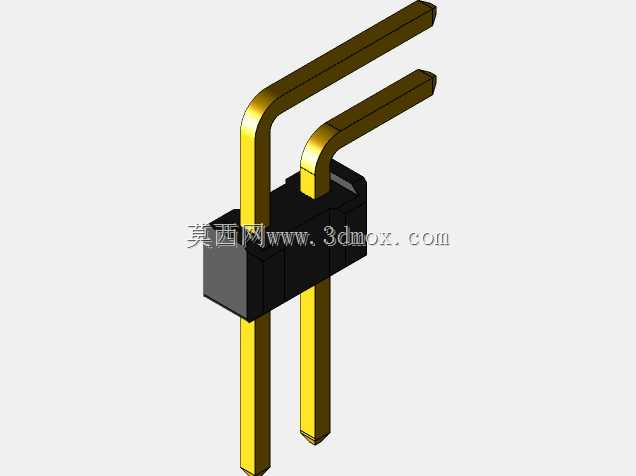

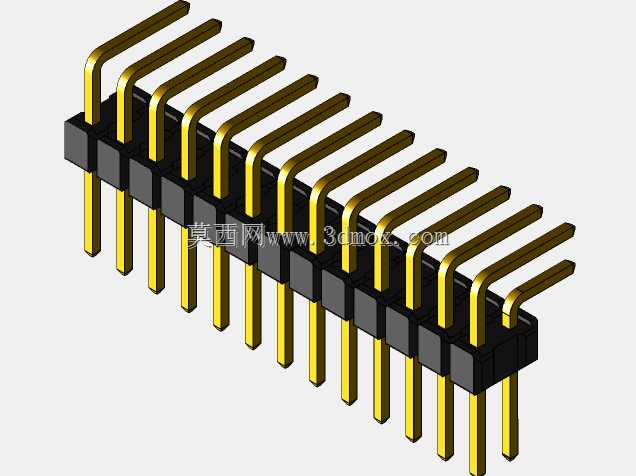

2.54螺距直角双排弯针接插件

这款直角双排弯针接插件是电子电路互连场景中常用的基础连接元件，主要应用在PCB板间垂直连接、模块化电子设备内部信号与小电流传输场景中，常见于工控控制板、消费电子主板、嵌入式开发模块、小型智能硬件的板对板连接工位，能够在有限的设备内部空间里完成两块呈垂直排布电路板的信号连通，避免直插排针占用过多垂直空间，大幅压缩设备内部的安装高度冗余。从功能特性来看，这款接插件采用2.54mm标准排距设计，是行业通用的标准间距规格，适配市面上绝大多数标准排母、杜邦线连接座，具备良好的通用互换性，双排针脚设计相比单排排针能够承载更多信号通路，满足多引脚信号传输的需求，直角弯折的针脚结构可以让连接方向转90度，适配垂直安装的电路板布局，针脚采用黄铜基材，表面做镀锡处理，既保证良好的导电性能，也具备不错的抗氧化能力，长期使用不易出现接触不良的问题，黑色的绝缘基座采用耐高温工程塑料注塑成型，能够耐受波峰焊、回流焊的加工温度，在焊接加工过程中不会出现基座变形、针脚移位的问题。从设计思路来看，这款接插件在设计时充分考虑了自动化焊接的生产需求，针脚的平直度、弯折角度的一致性都做了严格管控，针脚端部做了倒角处理，既方便插入对应的排母座，也能在自动化插件工序中顺利完成喂料与插装，绝缘基座上的针脚固定孔位做了高精度定位，保证每根针脚的位置度偏差控制在极小范围内，避免出现插装时对位不准顶坏电路板焊盘的问题。外形尺寸与安装边界方面，这款接插件的针脚间距严格遵循2.54mm标准，双排针的行距同样为2.54mm，直角弯折处的圆角过渡设计避免了针脚弯折处出现应力集中导致断裂的问题，直段针脚的长度适配常规PCB板的焊接厚度，弯折后的水平段针脚长度满足与对应连接器的咬合深度要求，绝缘基座的外形方正，占用板面空间小，在排布密集的PCB板上也能灵活布置，不会和周边其他电子元件产生安装干涉，基座底部做了微凸的定位台，能够在插装时卡在PCB板的定位孔上，焊接前即可完成预固定，减少焊接时的移位偏差。
