SIP内螺纹插脚插座结构设计

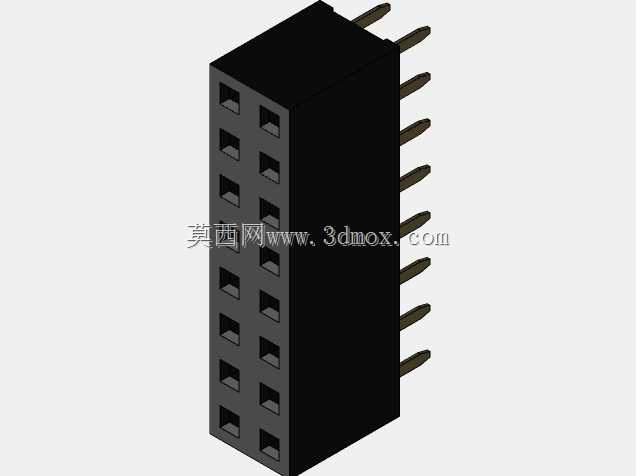

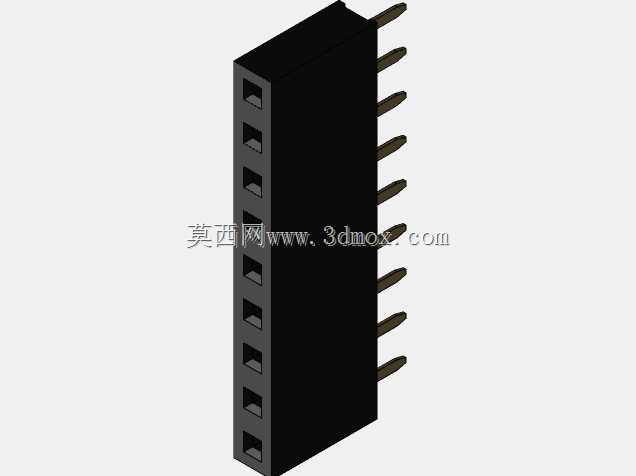

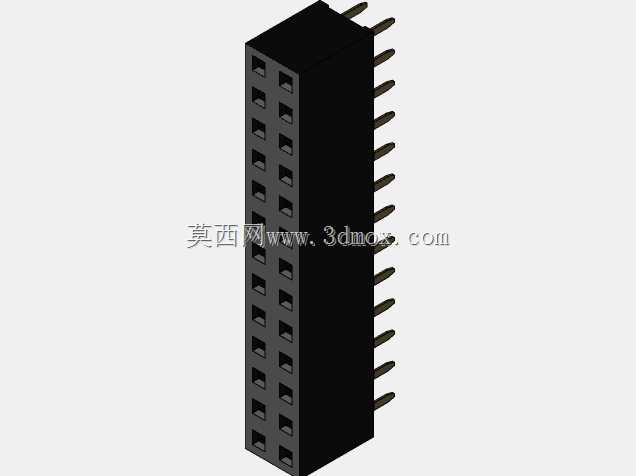

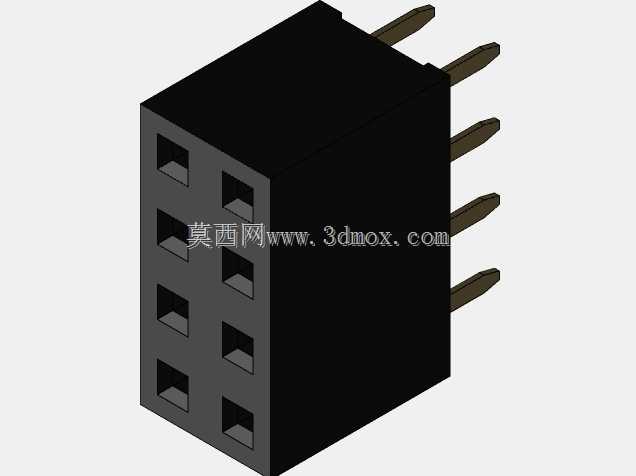

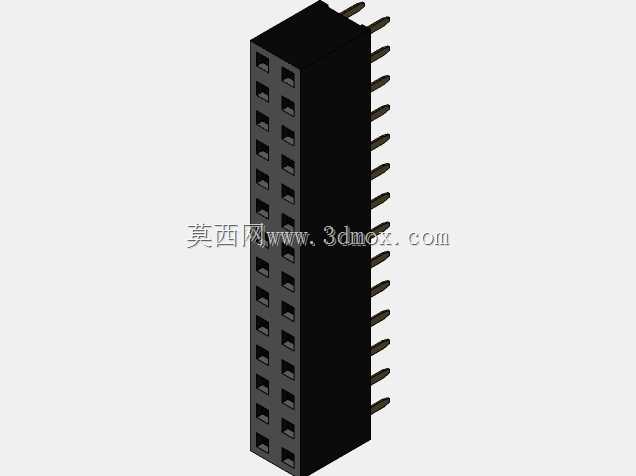

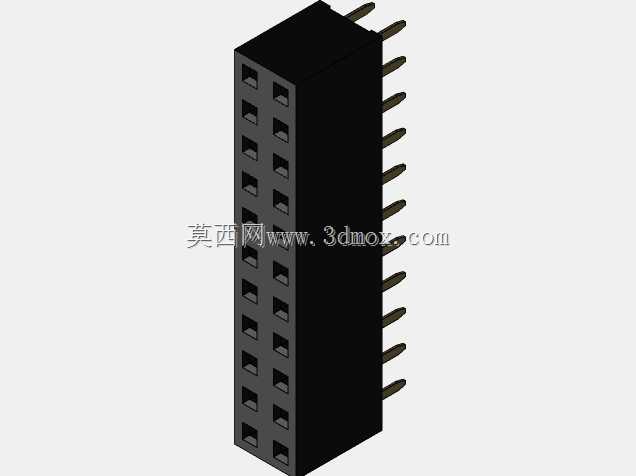

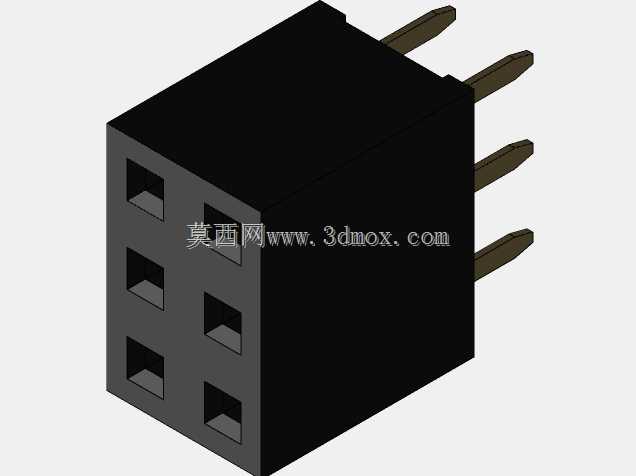

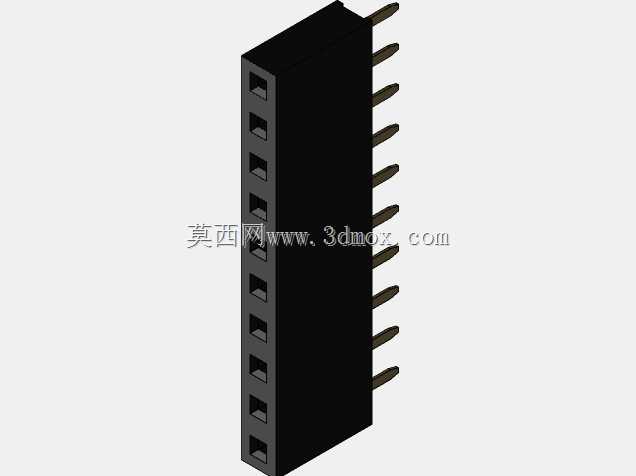

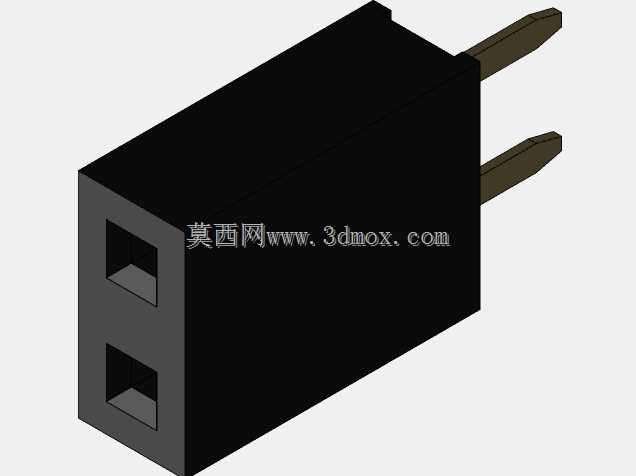

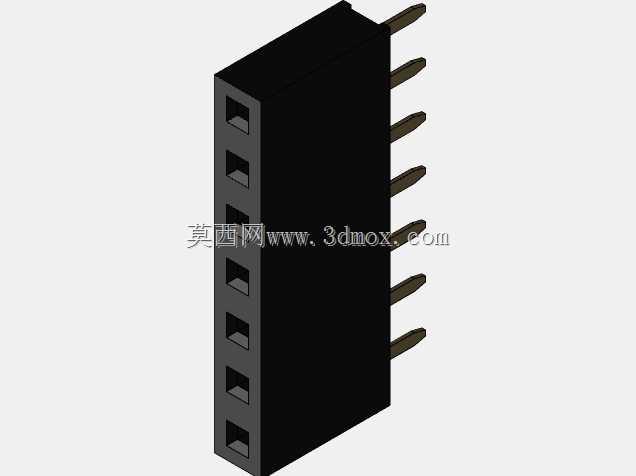

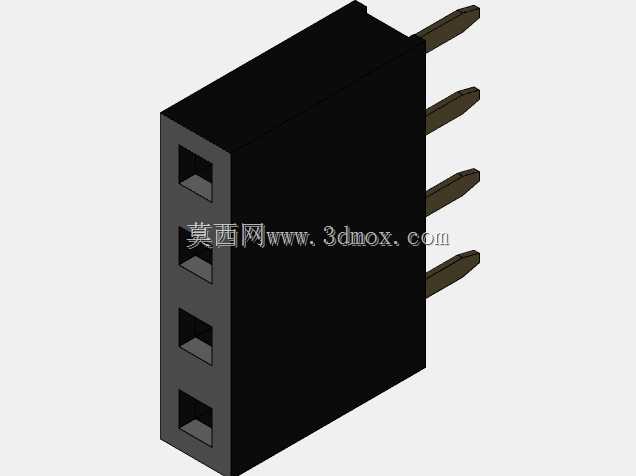

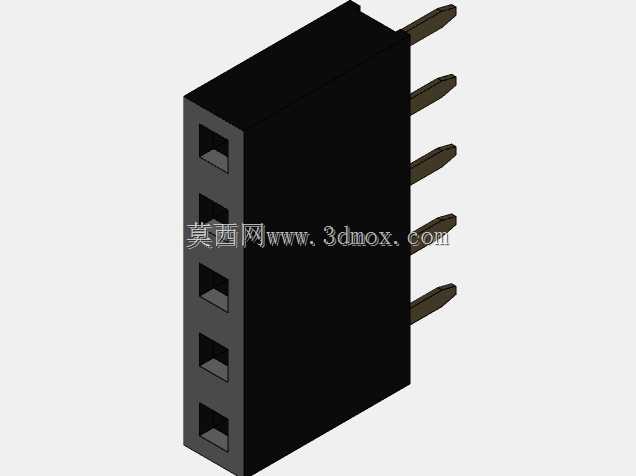

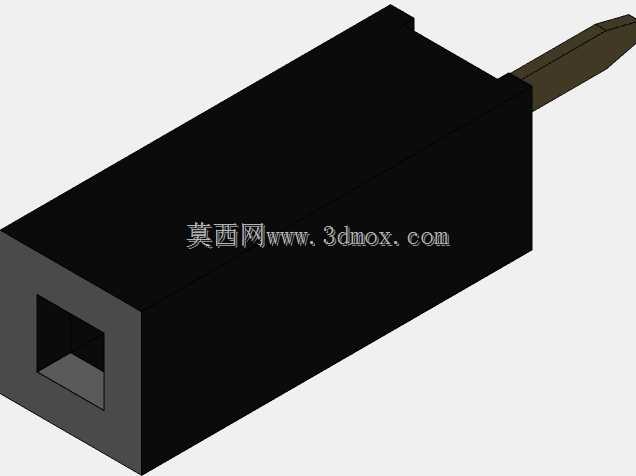

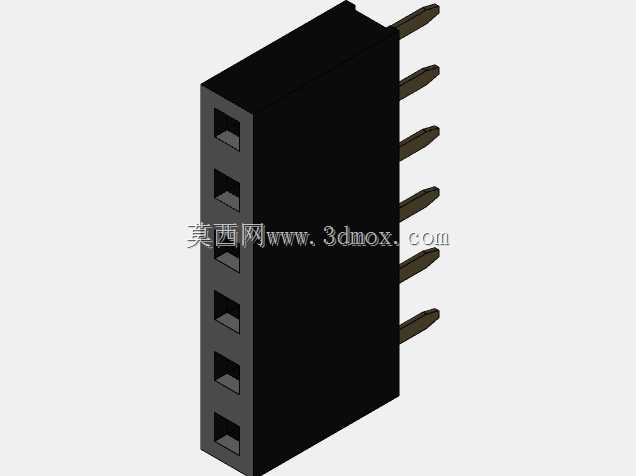

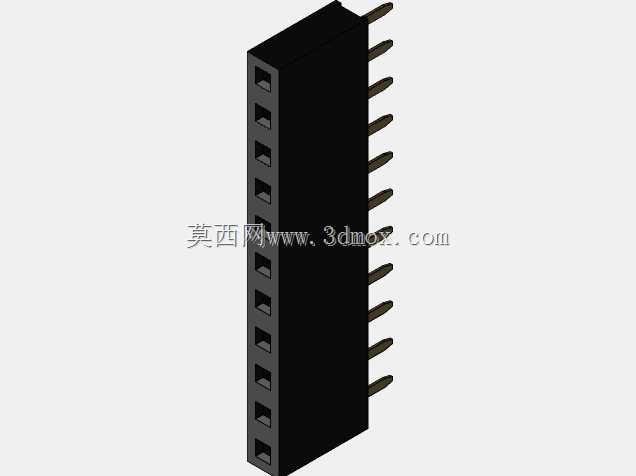

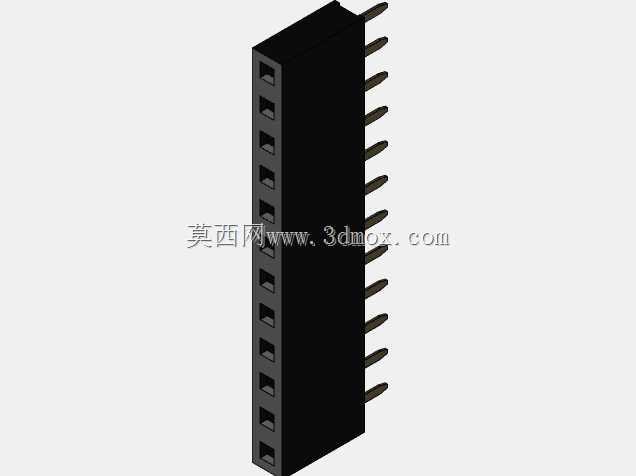

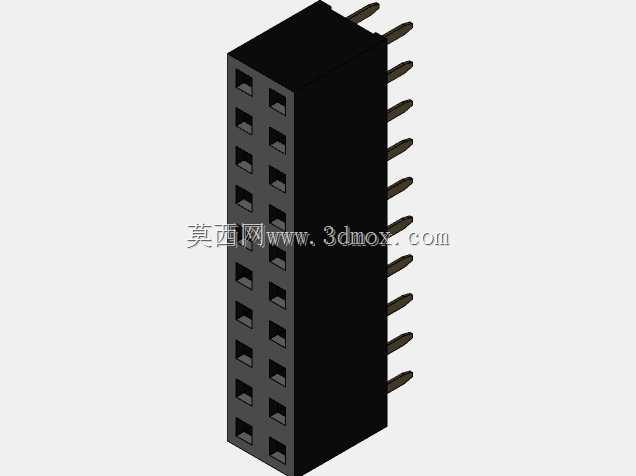

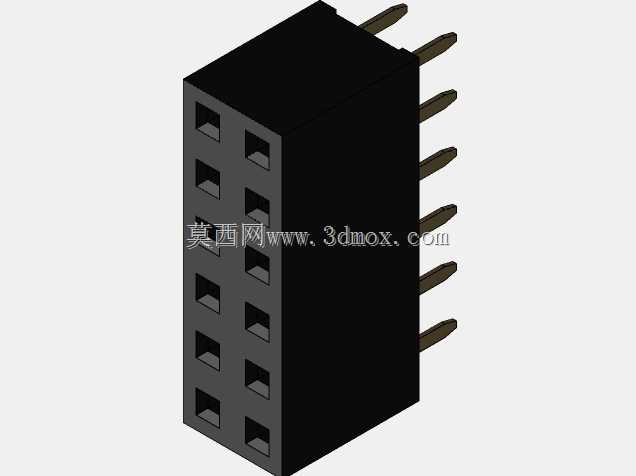

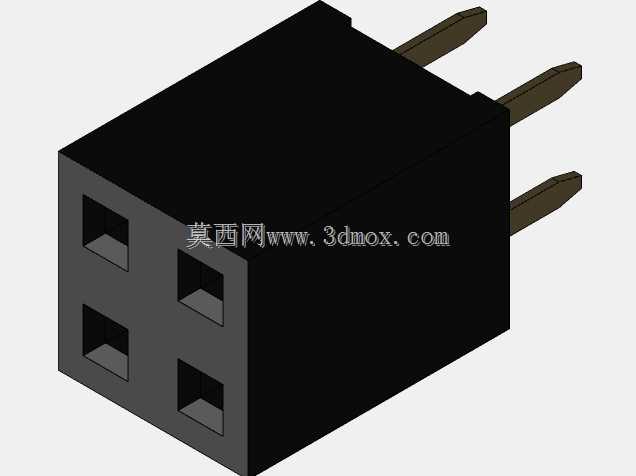

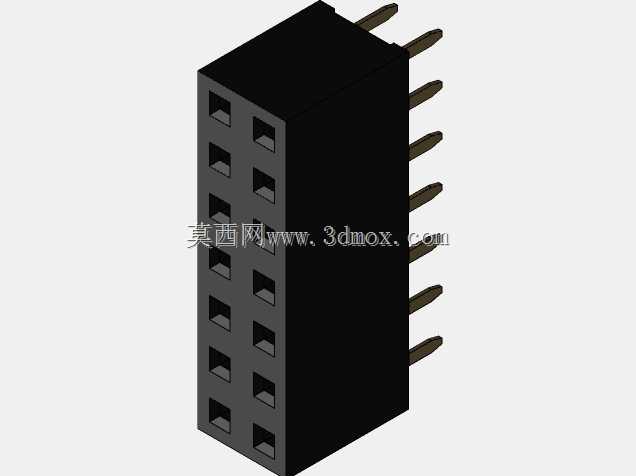

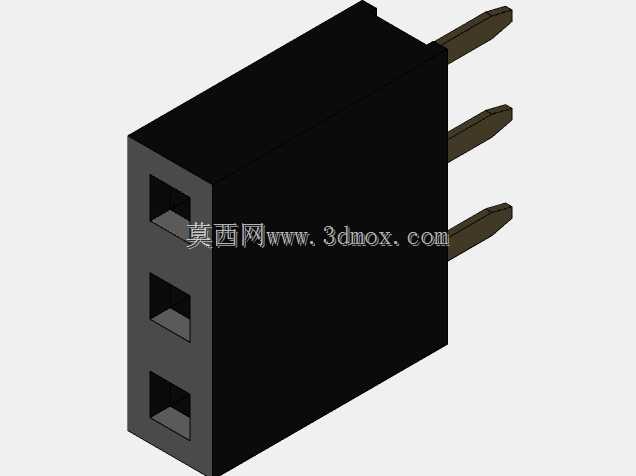

这款SIP内螺纹插脚插座是面向工业电子、弱电控制、仪器仪表领域开发的板端连接部件，核心作用是实现外接线路与PCB板之间的稳定物理连接与信号导通，广泛应用在工业控制模块、通信终端设备、测试测量仪器、小型化嵌入式装置的内部布线场景中，能够替代传统直插式排针的连接方案，通过内螺纹锁附结构提升连接的抗振动、防松脱性能，避免设备在移动、长期运行或者受外力拉扯时出现接触不良、信号中断的问题。产品整体采用长方体绝缘基座搭配单侧插脚的结构设计，基座选用高强度绝缘工程塑料注塑成型，表面做哑光黑色处理，具备良好的绝缘耐压、耐温抗老化性能，能够在-40℃到125℃的工作环境下保持结构稳定，不会出现形变、开裂或者绝缘性能下降的问题。基座内部的内螺纹接口规格为2.54mm，完全匹配行业通用的SIP接插件间距标准，能够兼容同规格的外接插头、接线端子，螺纹部分采用铜质嵌件预埋在绝缘基座内部，嵌件表面做镀锡处理，既保证了螺纹的结构强度，能够承受多次反复拧接的磨损，又具备优秀的导电性能，降低接触电阻，减少信号传输过程中的损耗。设计过程中充分考虑了生产装配的便利性，插脚部分采用平直规整的排布设计，插脚间距精度控制在±0.02mm以内，能够完美适配标准PCB板的焊盘孔位，支持波峰焊、回流焊等主流SMT焊接工艺，焊接过程中不会出现虚焊、连焊或者基座受热变形的问题。基座的外形尺寸经过紧凑化优化，在保证内部绝缘爬电距离符合安规要求的前提下，尽可能压缩了整体占用的板上空间，安装时不需要额外预留过大的操作间隙，能够适配高密度排布的电路板设计需求。产品的安装边界清晰，插脚伸出基座的长度经过精准计算，焊接后插脚穿过PCB板的剩余长度统一，不会出现过长触碰到其他板上元件、过短导致焊接强度不足的问题，基座底部与PCB板贴合的平面做了平整度处理，焊接后能够与板面紧密贴合，不会出现倾斜、翘起的情况，提升整体连接的结构稳定性。同时内螺纹的锁附设计让外接线路的拆装更加便捷，不需要额外焊接或者使用专用工具，只需要将配套插头对准螺纹拧入即可完成连接，后期设备维护、线路更换时能够大幅提升操作效率，减少维护过程中对电路板造成的损伤。
