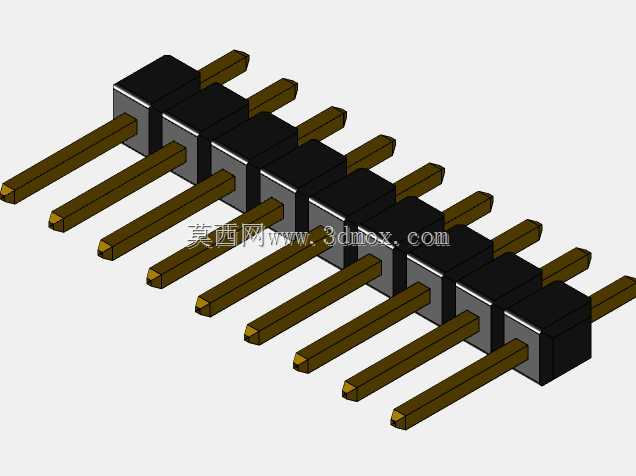

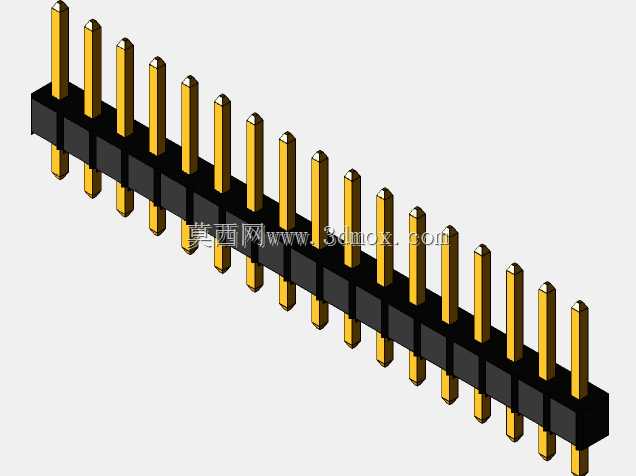

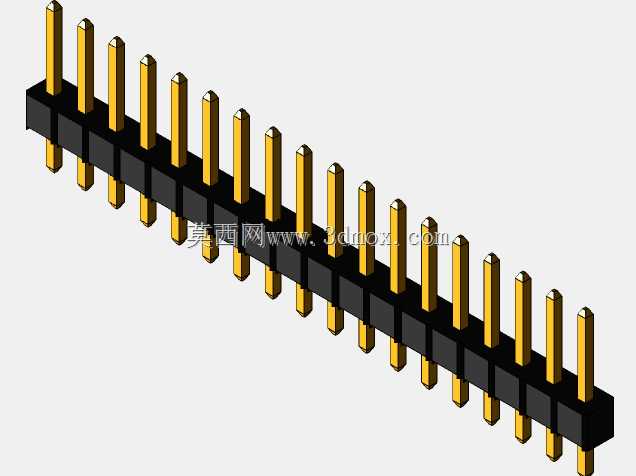

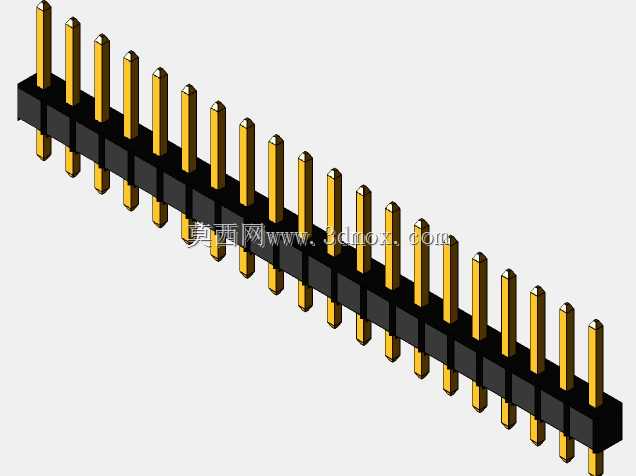

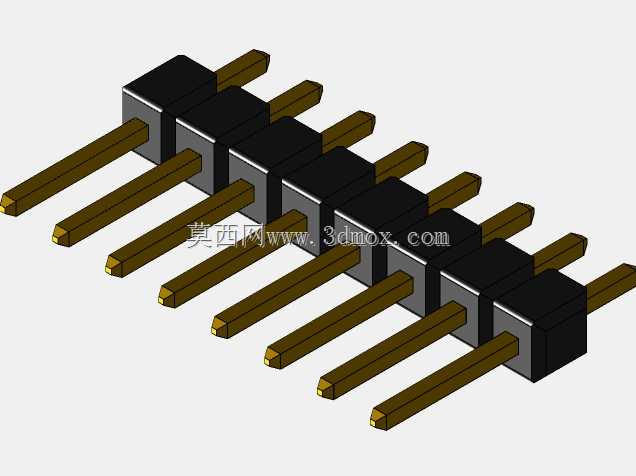

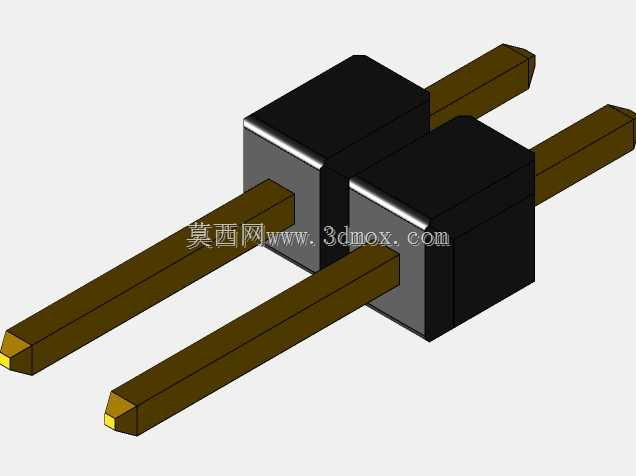

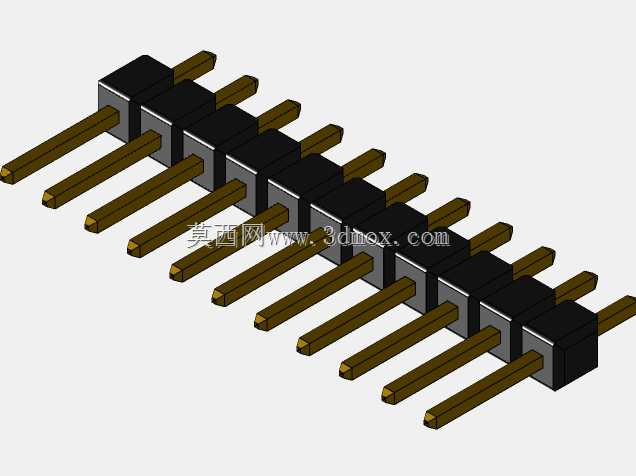

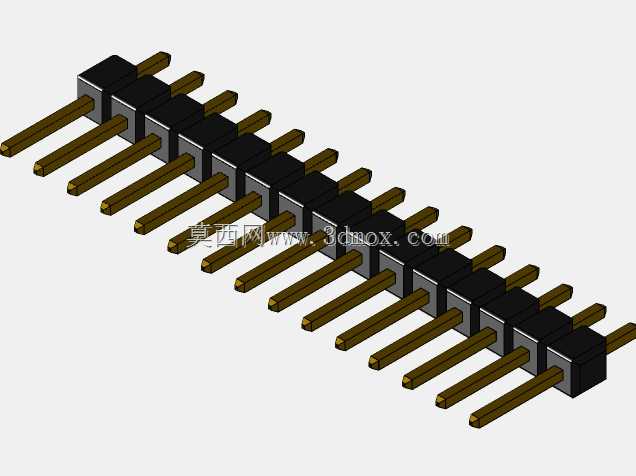

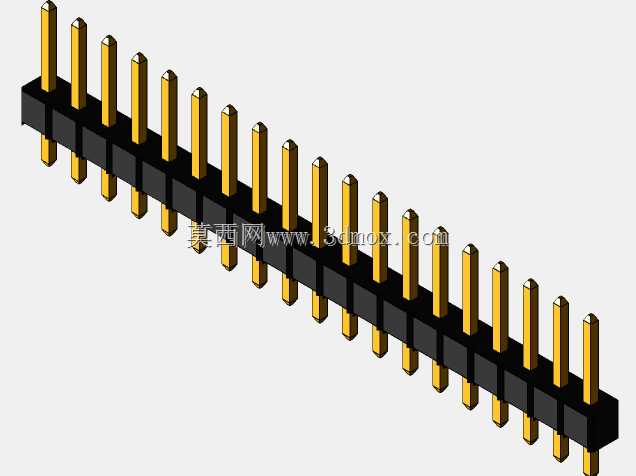

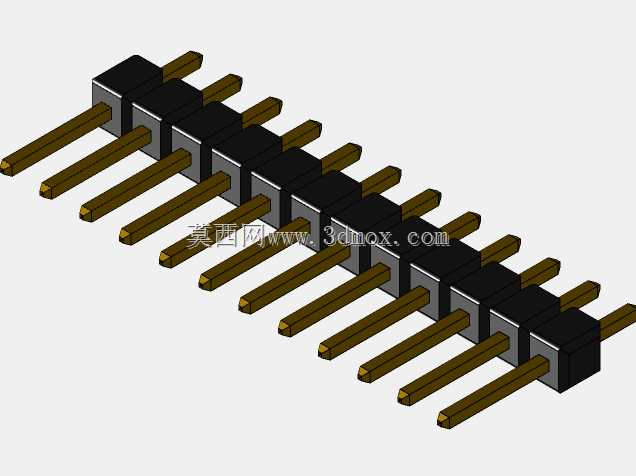

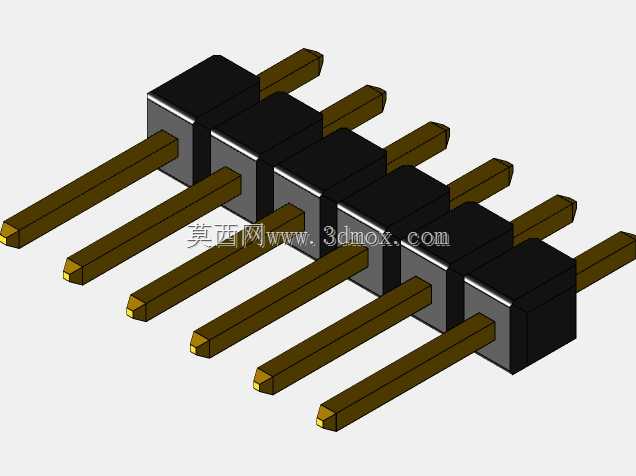

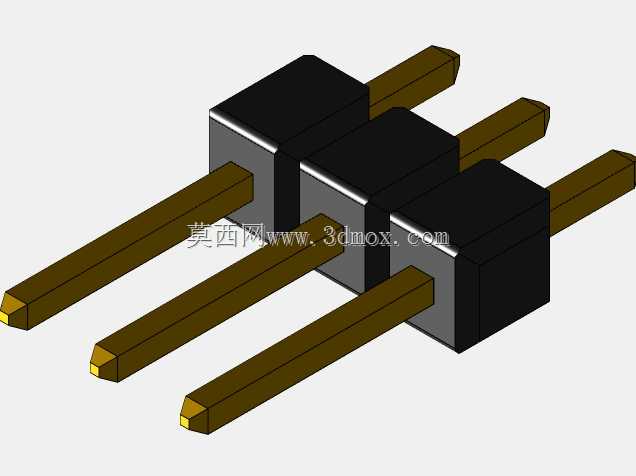

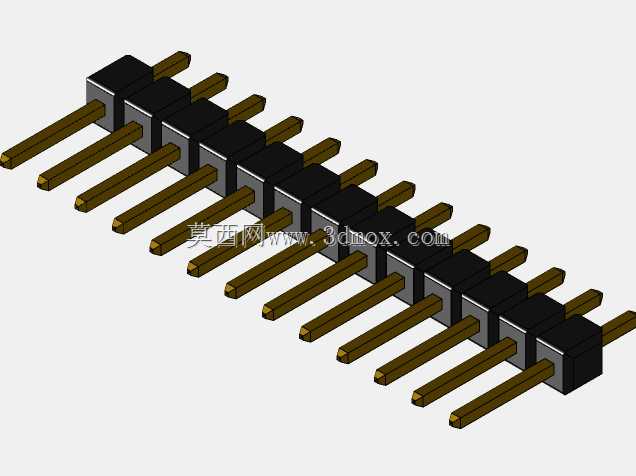

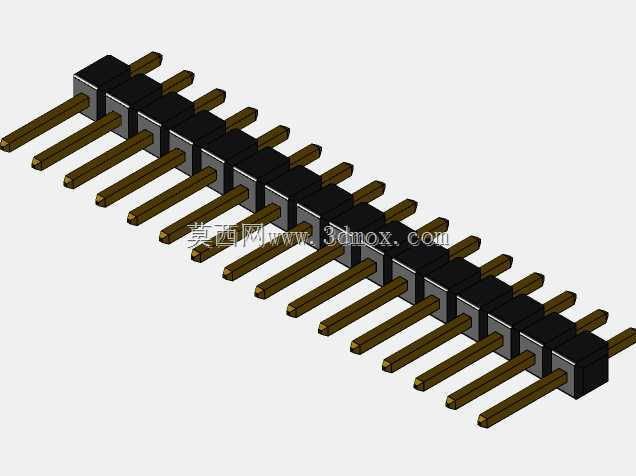

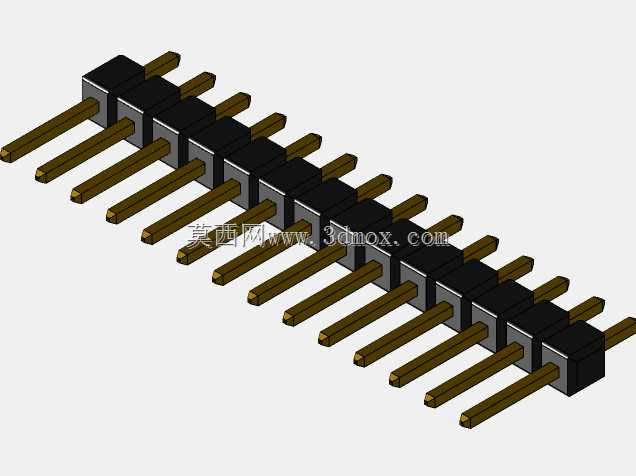

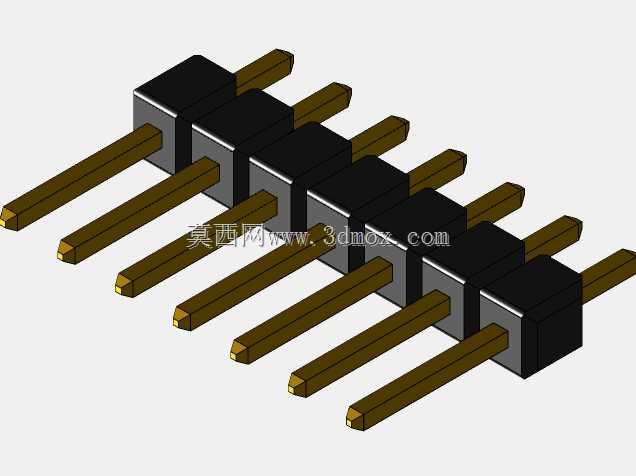

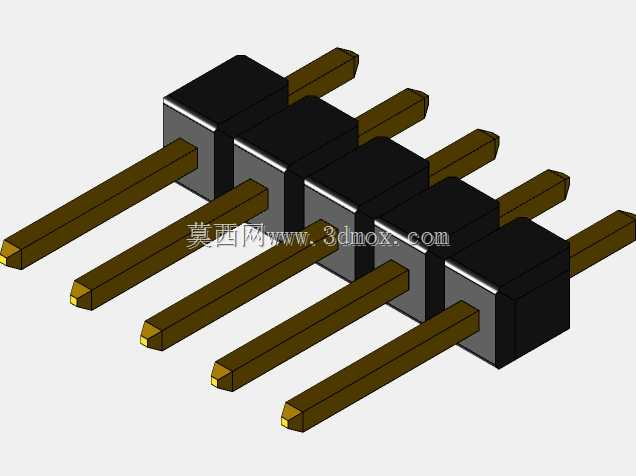

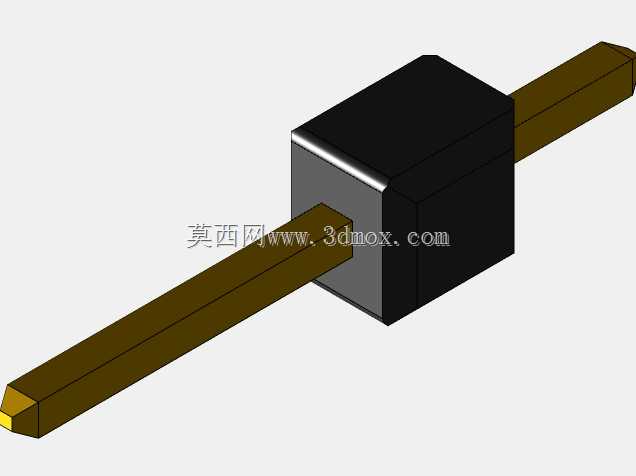

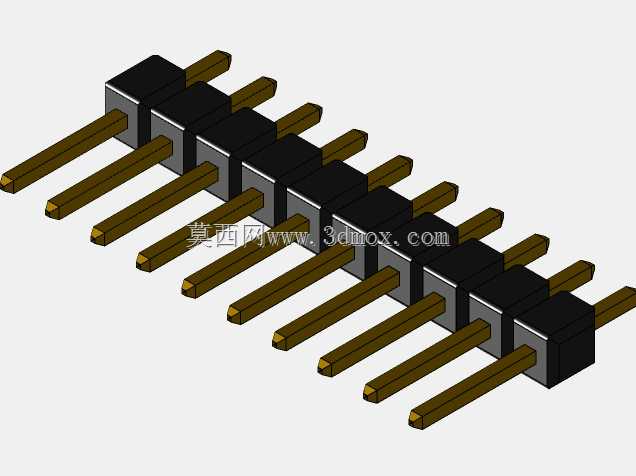

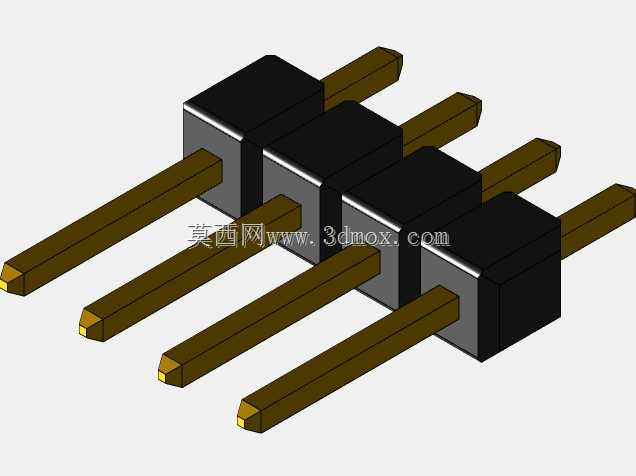

2.54间距SIP公头连接器插针结构

该款2.54间距SIP公头连接器是电子电气领域常用的板间连接部件，主要应用在工控电路板、消费电子主板、嵌入式开发板、仪器仪表内部的信号与小电流传输场景中，承担不同PCB模块之间的物理固定与电气通路作用，能够在有限的板上空间内实现多通道并行连接，是直插式连接方案里应用范围极广的基础配件。从实际使用场景来看，这类公头插针常搭配对应规格的母座使用，既可以用于永久性的板间焊接固定，也可以用于需要频繁插拔调试的开发测试场景，插针端部的倒角设计能够在插接过程中起到导向作用，避免插针歪斜导致的接触不良或者针体弯折，降低装配过程中的不良率。产品的功能设计围绕稳定连接展开，插针本体采用导电性能优异的金属基材制作，外部镀层兼顾抗氧化与低接触阻抗特性，中间的绝缘基座采用耐高温的工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的高温环境，不会出现基座变形、针体移位的问题，保证焊接后每根插针的位置精度符合装配公差要求。设计过程中严格遵循2.54mm的标准间距规范，每根插针的中心距保持一致，适配行业通用的母座规格与PCB板开孔尺寸，插针的外露长度、基座的长宽尺寸都经过优化，既保证焊接时的焊锡浸润空间足够，又不会因为针体过长导致相邻焊点之间出现连锡短路的问题。安装边界方面，基座的厚度控制在合理范围，焊接后不会在PCB板上占用过多的垂直空间，插针的横截面尺寸适配标准焊盘孔径，普通手工焊接或者自动化波峰焊工艺都可以顺利完成装配，插针伸出基座的两端长度分别适配板端焊接与对侧插接的深度需求，插接到位后能够保持足够的保持力，不会因为日常的轻微震动出现连接松脱的情况，同时插拔力控制在合理区间，既保证连接可靠性，又不会因为插拔力过大导致拆卸时损坏电路板或者连接器本身。
