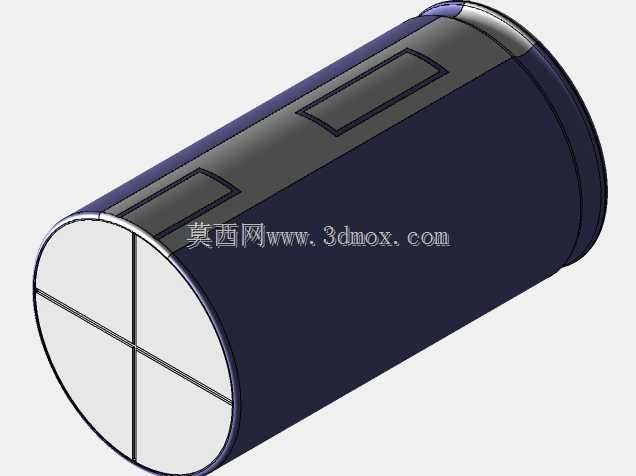

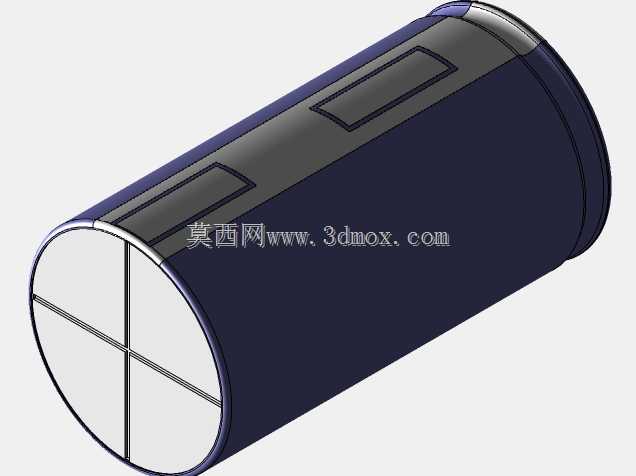

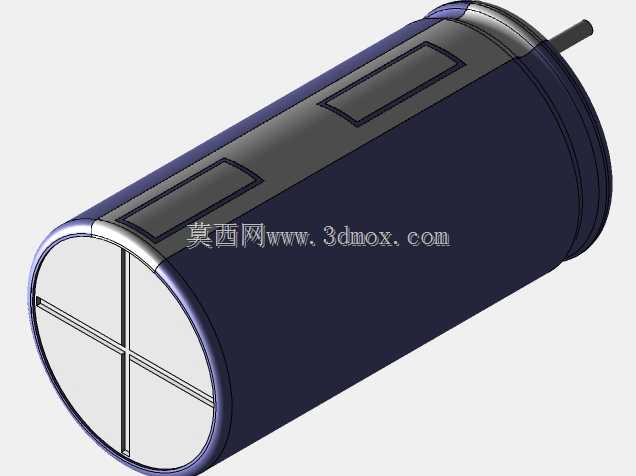

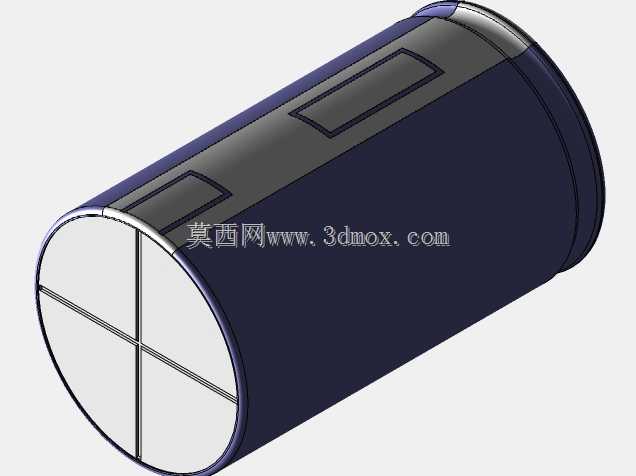

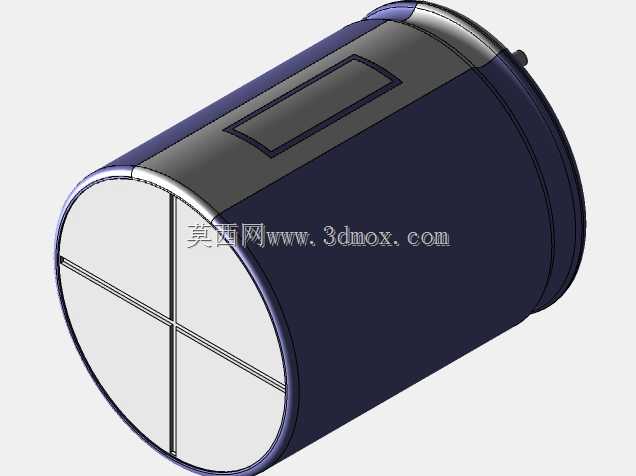

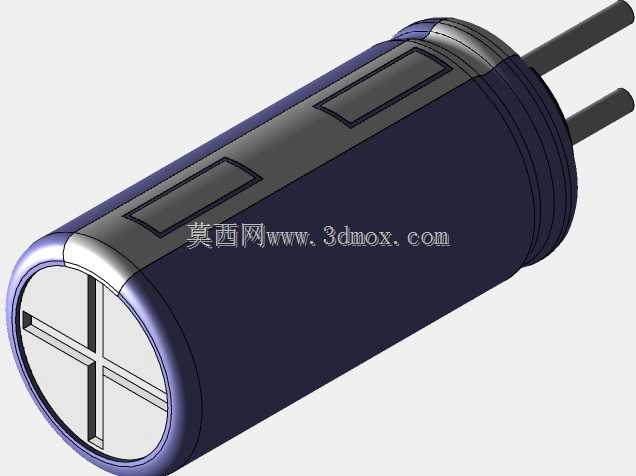

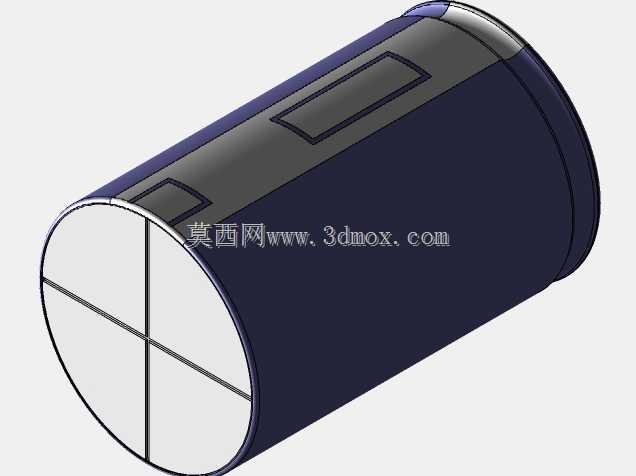

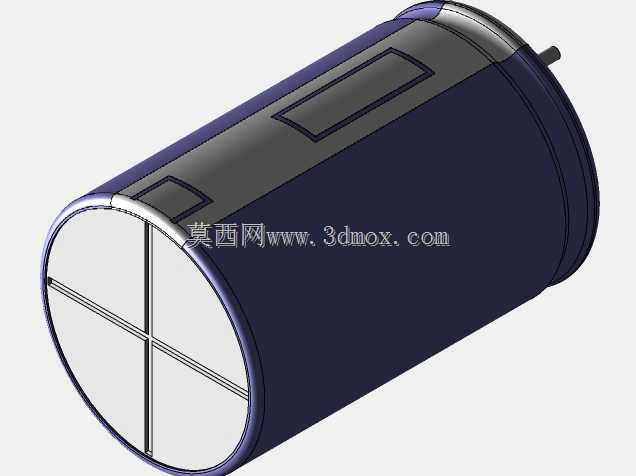

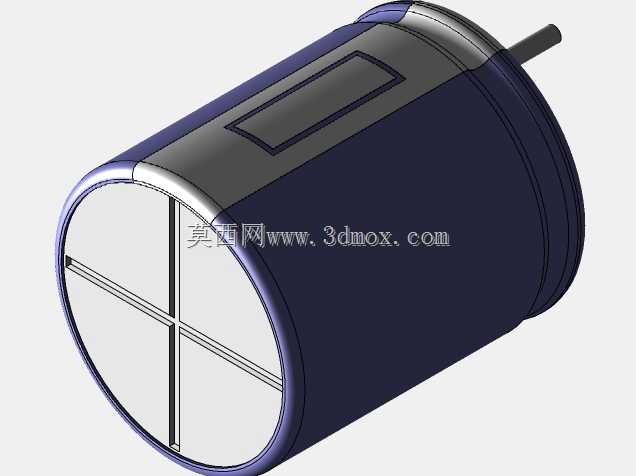

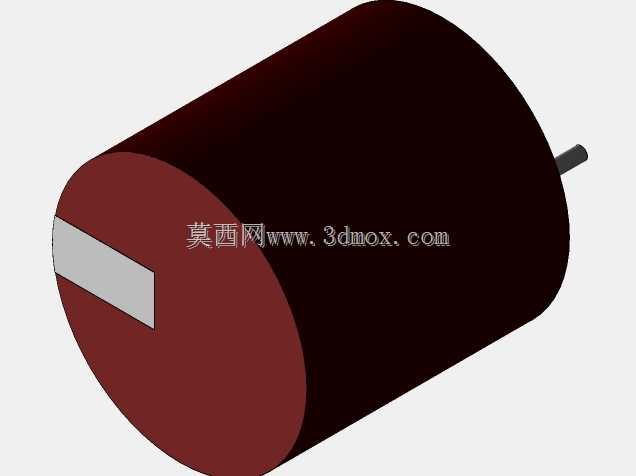

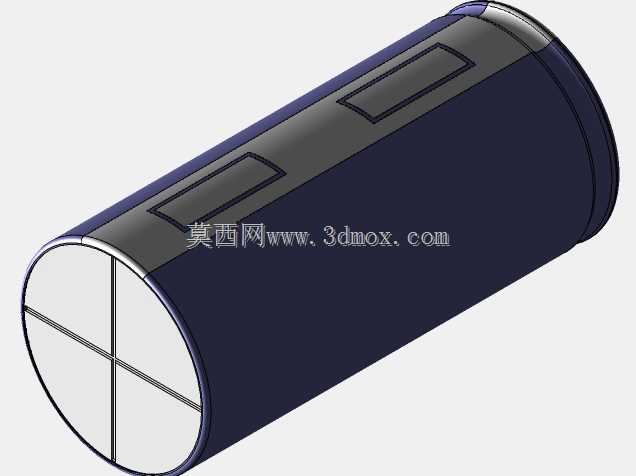

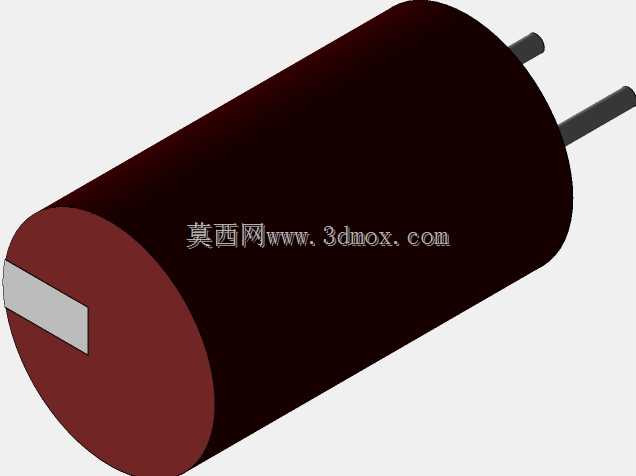

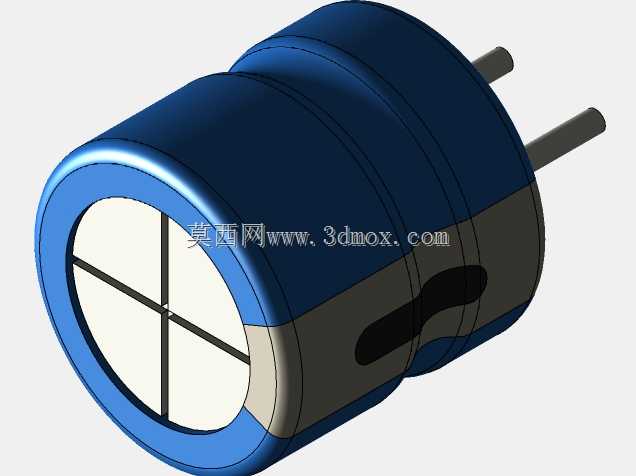

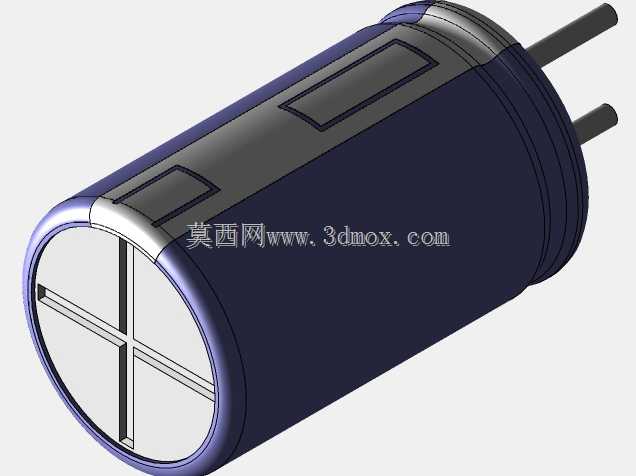

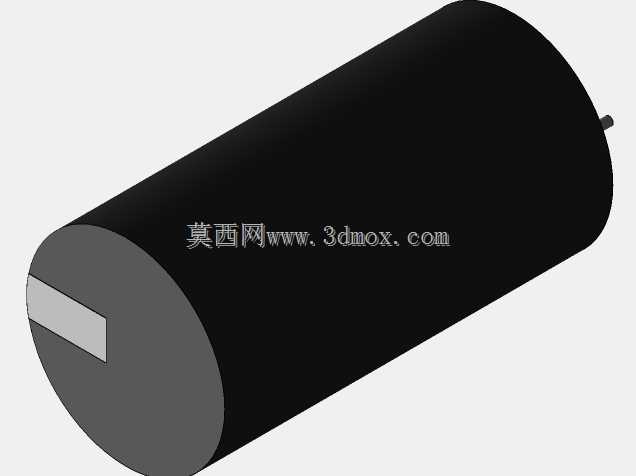

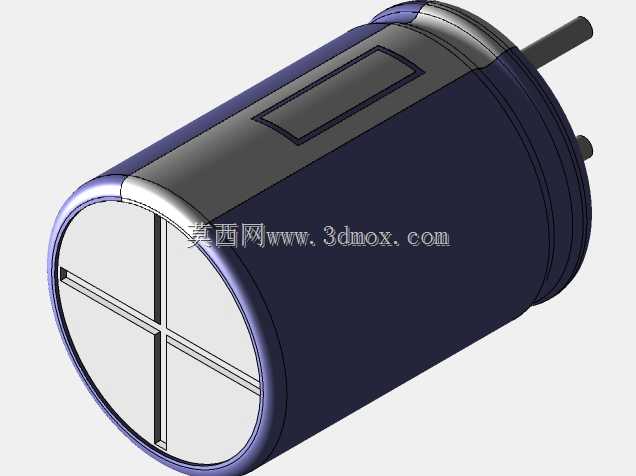

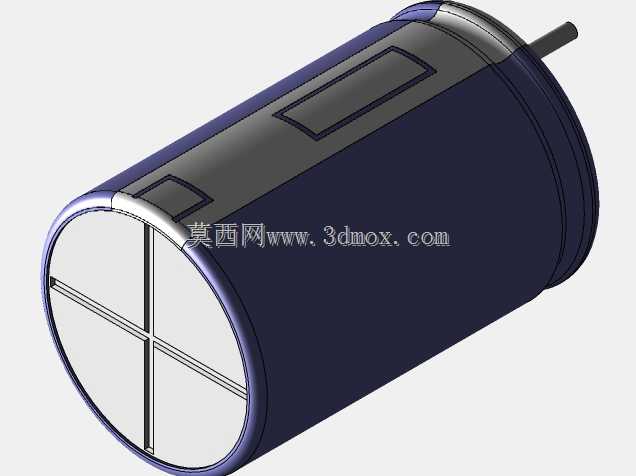

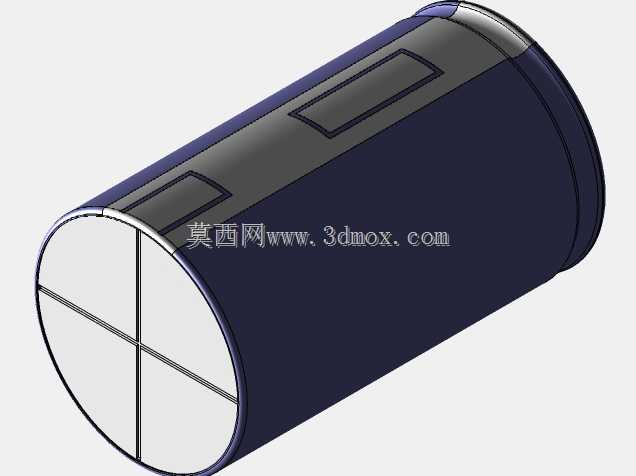

这款直插式电解电容的三维结构设计,完全围绕电子制造领域的实际应用场景展开,覆盖消费电子、工业控制板卡、电源模块等多类电路的装配需求,是电路设计中实现储能、滤波、退耦功能的核心无源元件。从实际用途来看,该类电容主要承担电路中低频纹波滤除、瞬时大电流补偿、信号耦合通路搭建的作用,在开关电源输出端、音频信号通路、电机驱动缓冲电路中都有极高的应用占比,能够有效平滑电压波动,抑制电路中的杂波干扰,保障后端芯片与功能模块的稳定运行。在功能特性层面,该结构还原了电解电容的典型结构特征:圆柱形铝壳主体包裹内部芯包,顶部预留的防爆刻槽结构是设计中的关键安全细节,当电容内部因过压、过温出现电解液气化压力升高时,刻槽会优先破裂泄压,避免壳体爆裂引发电路安全事故;端部的十字形密封胶塞结构既实现了壳体内部的密封防护,防止电解液挥发泄漏,也为两根引脚提供了固定支撑,保障引脚的结构强度与位置精度。从设计思路来看,整个模型严格遵循直插元件的行业通用规范,引脚的伸出长度、直径参数完全匹配PCB板通孔插装的标准要求,壳体的外径、高度尺寸覆盖常规同规格电容的尺寸公差范围,既能够满足自动化插件机的取料、插装定位需求,也适配手工焊接的操作空间要求。在外形尺寸与安装边界层面,模型还原的圆柱主体直径与高度比例符合行业通用规格,引脚间距符合标准插装间距要求,安装时仅需在PCB上对应位置开设匹配直径的通孔,预留出壳体直径对应的平面安装空间即可,不需要额外的固定结构,引脚穿过焊盘后焊接即可完成牢固固定,端部的引脚长度预留了足够的焊接余量,同时也满足剪脚工序的操作空间要求,整体结构完全适配现有电子组装产线的全流程工艺,不需要额外调整工装参数即可直接投入生产装配环节。
