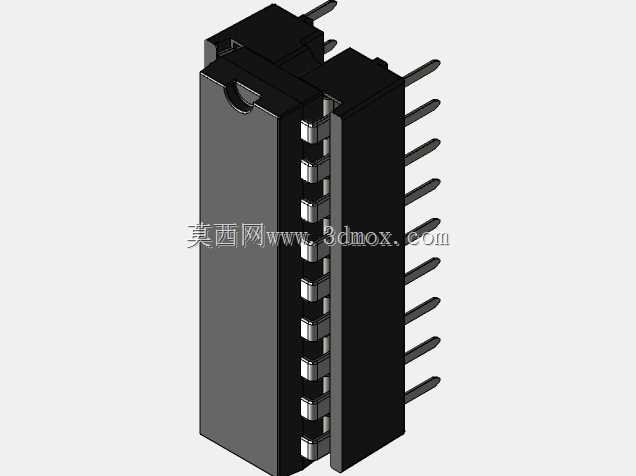

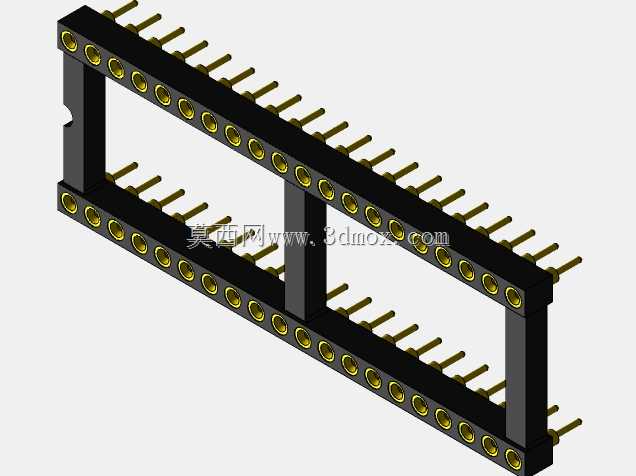

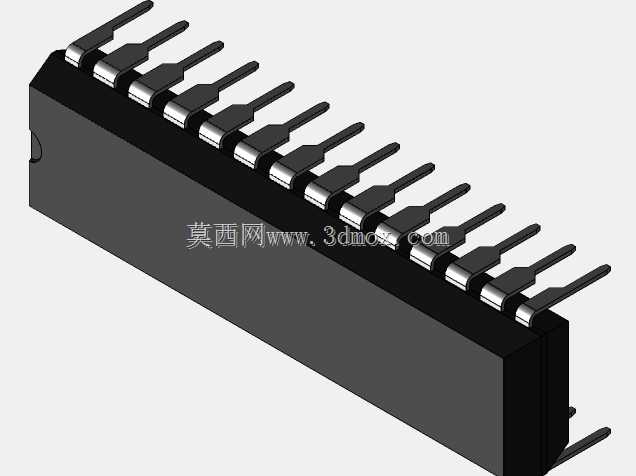

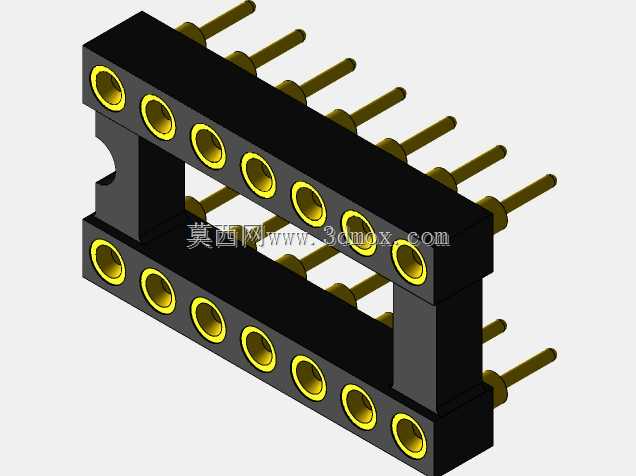

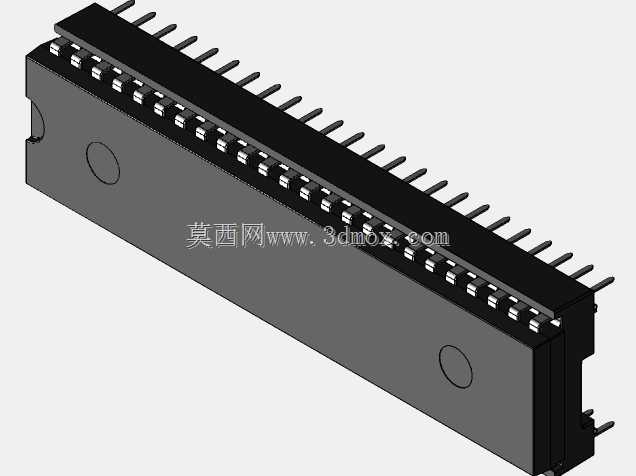

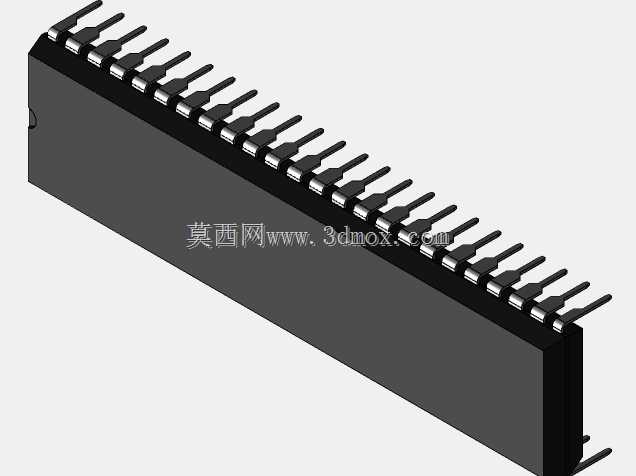

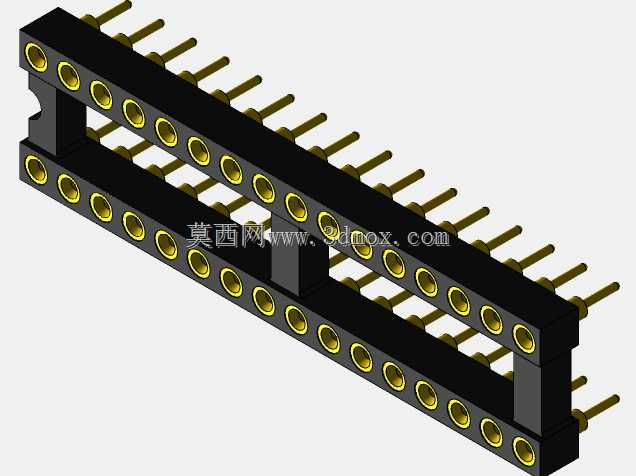

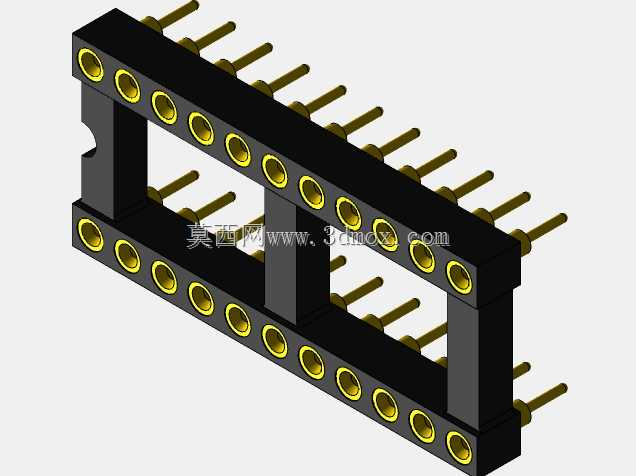

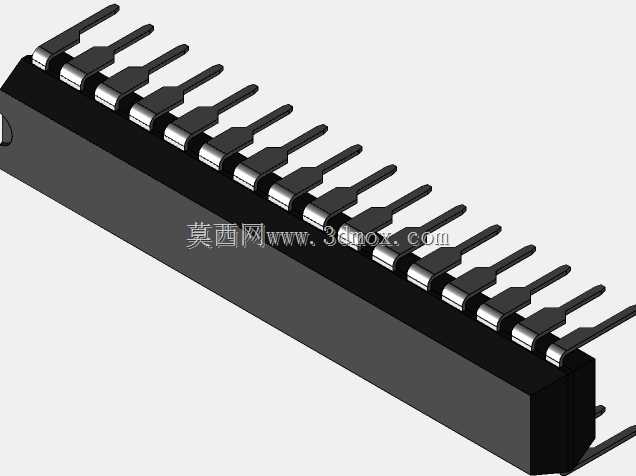

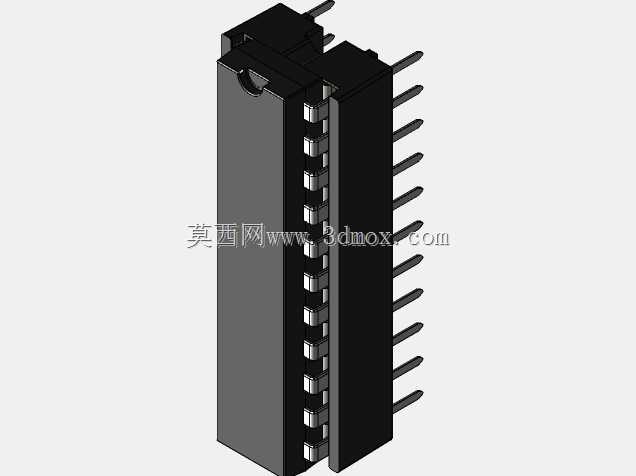

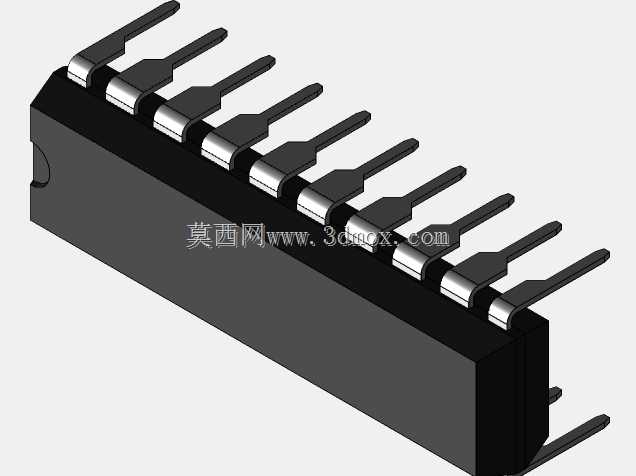

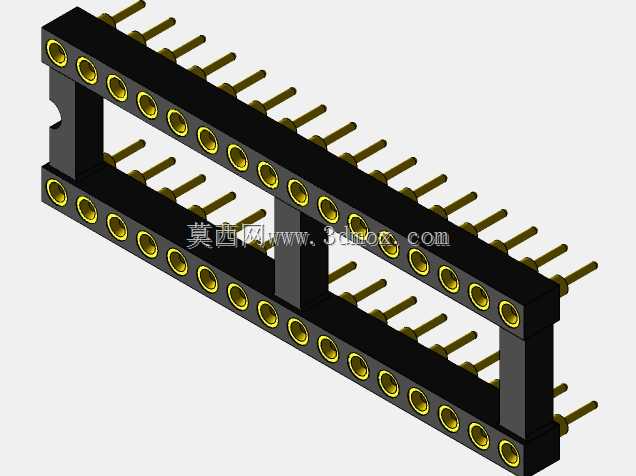

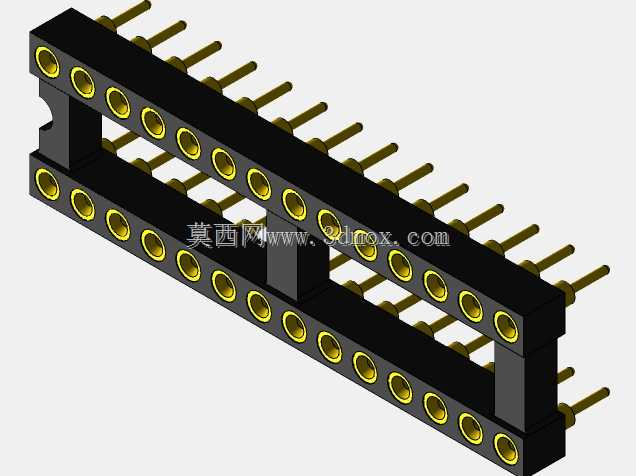

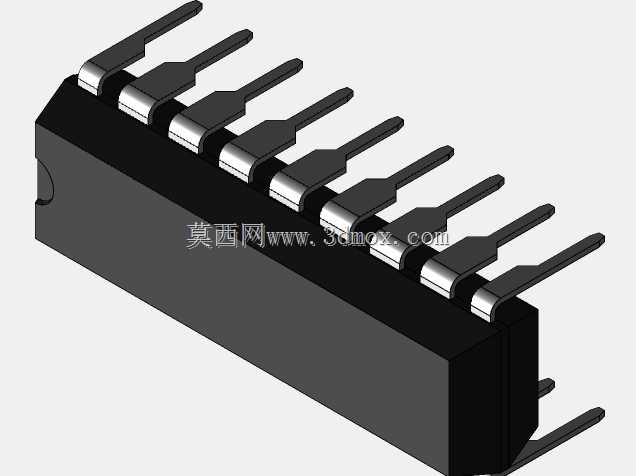

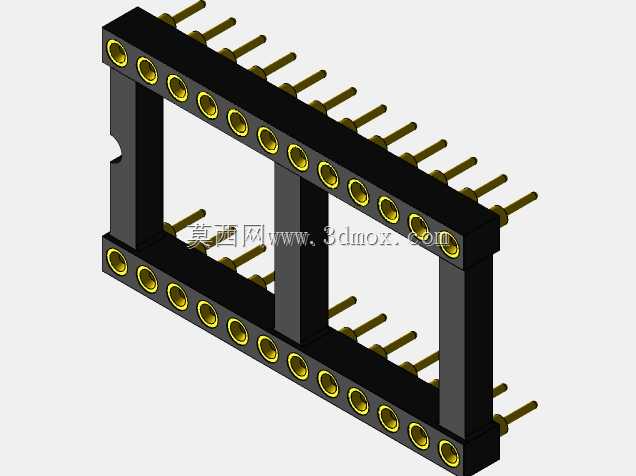

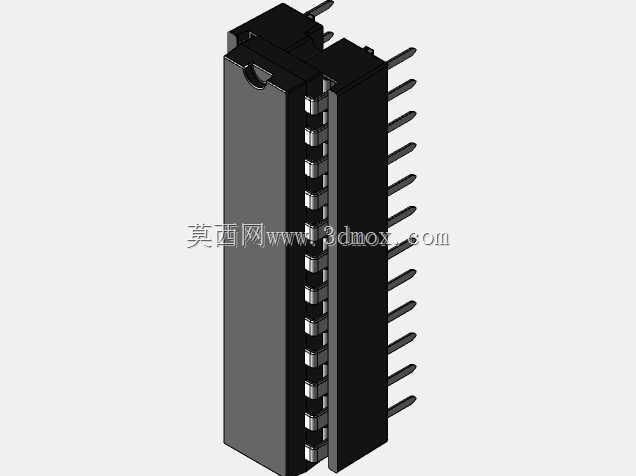

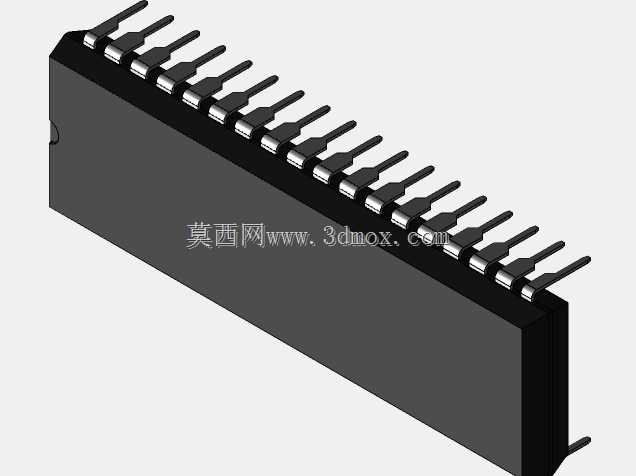

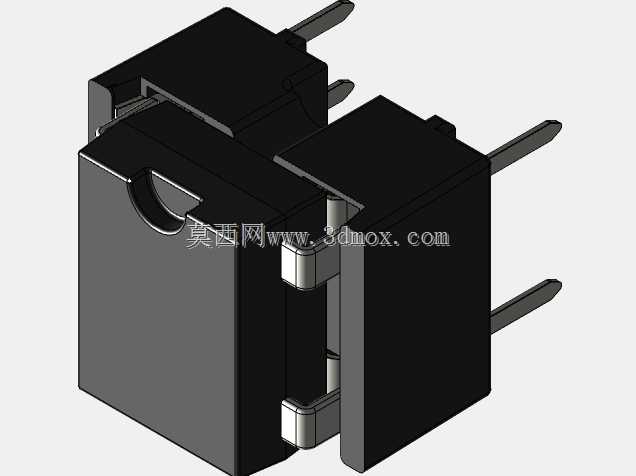

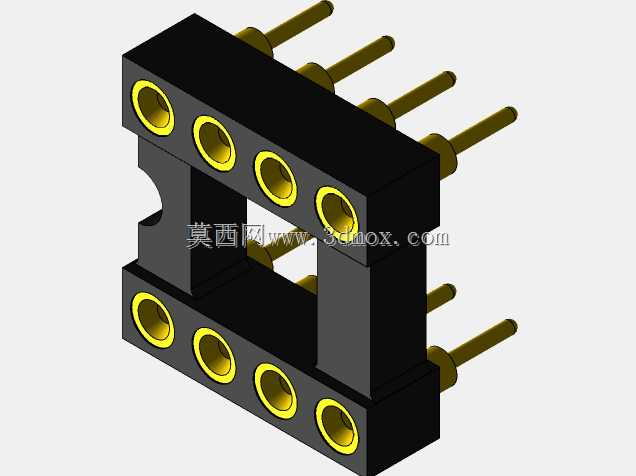

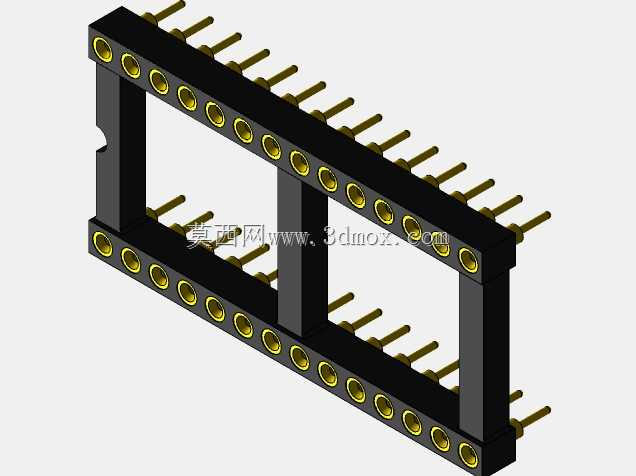

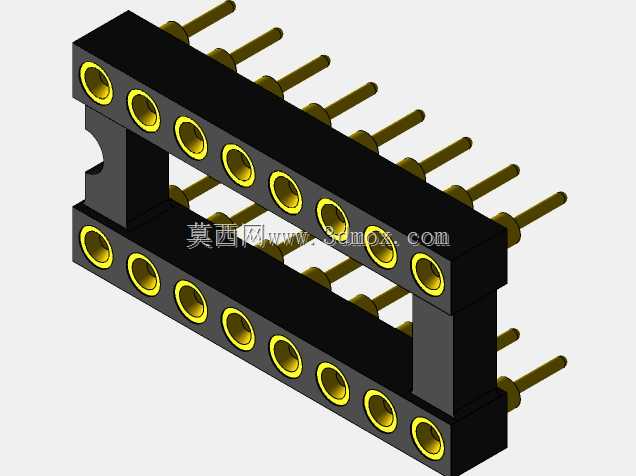

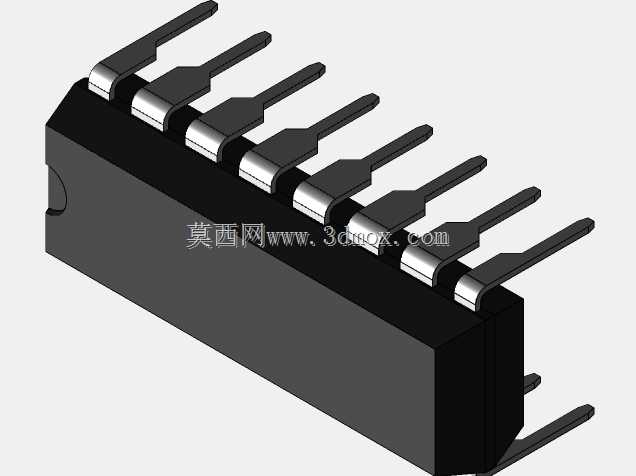

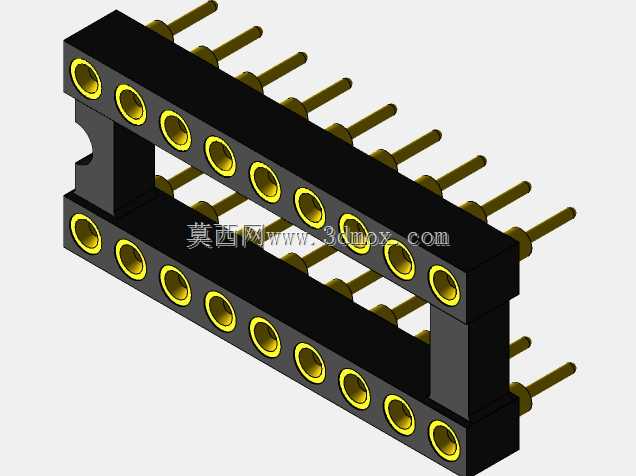

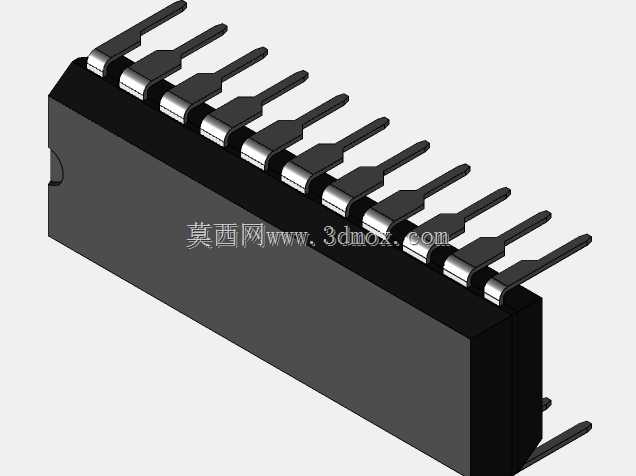

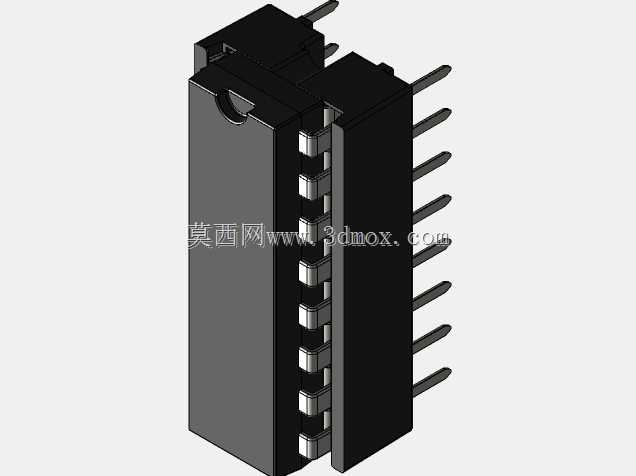

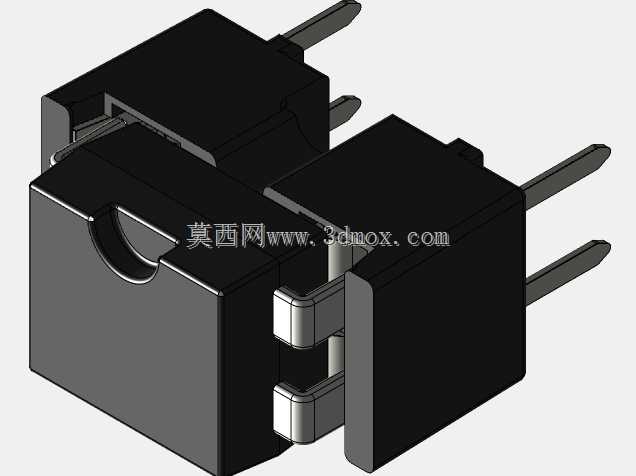

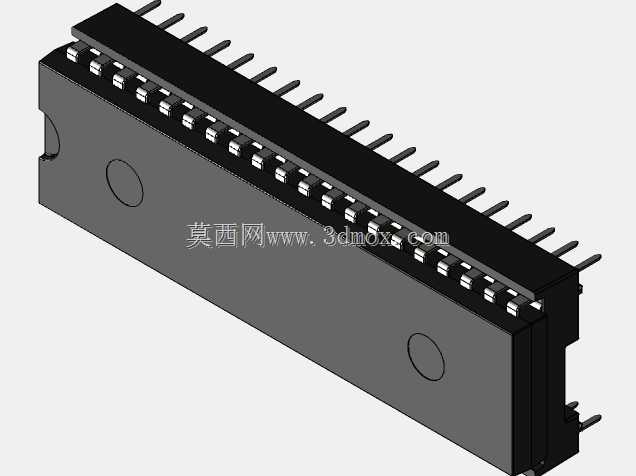

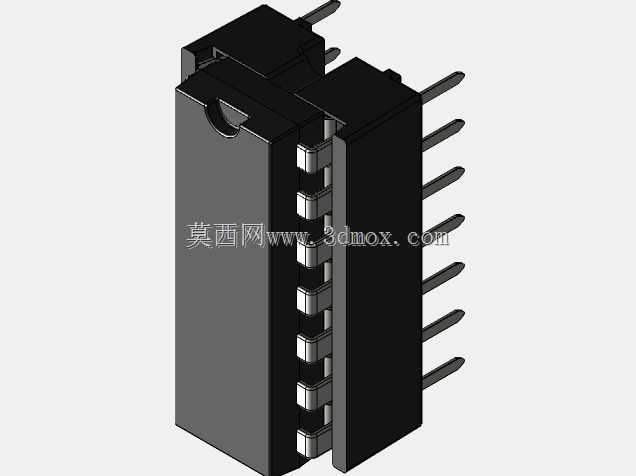

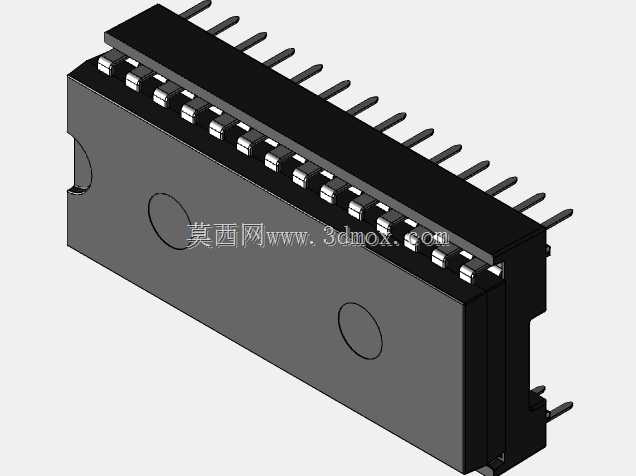

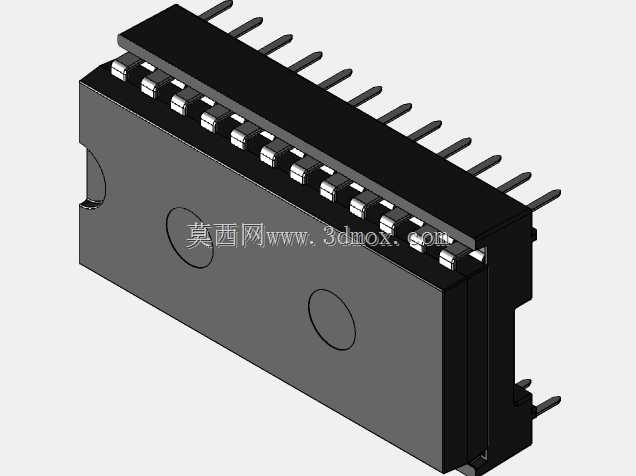

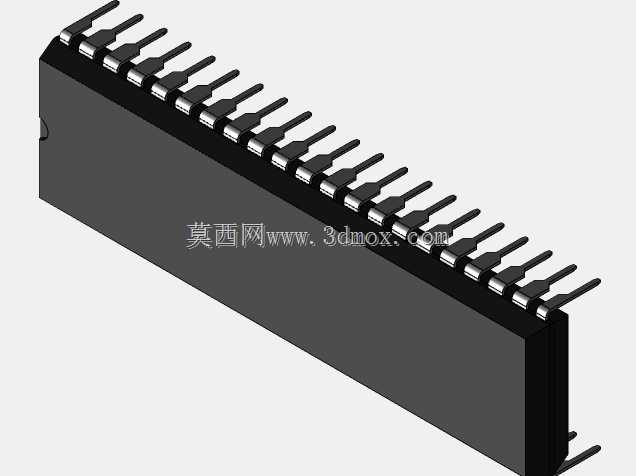

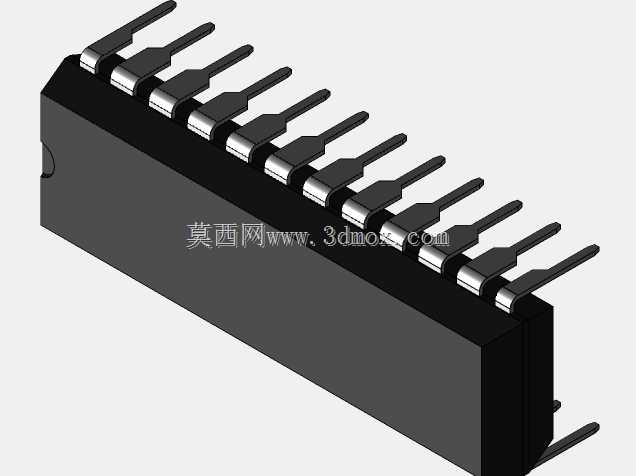

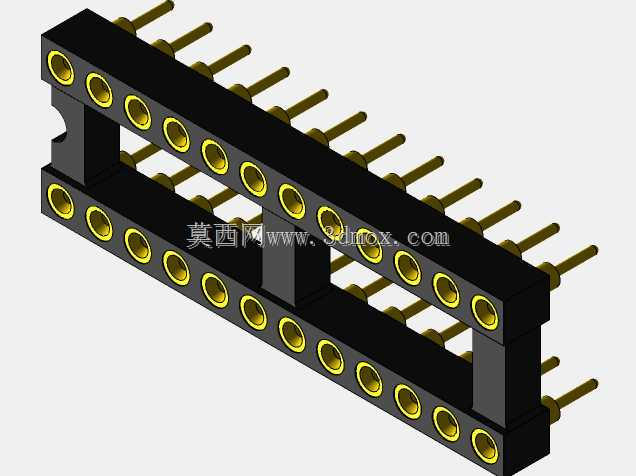

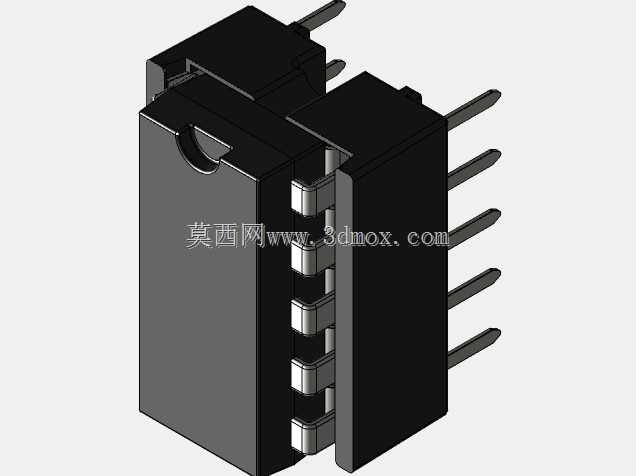

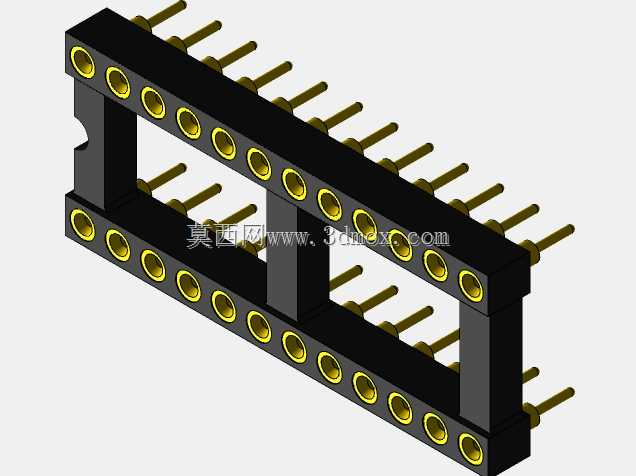

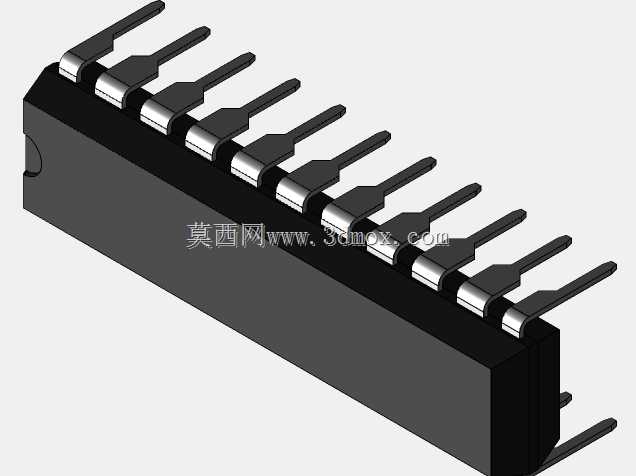

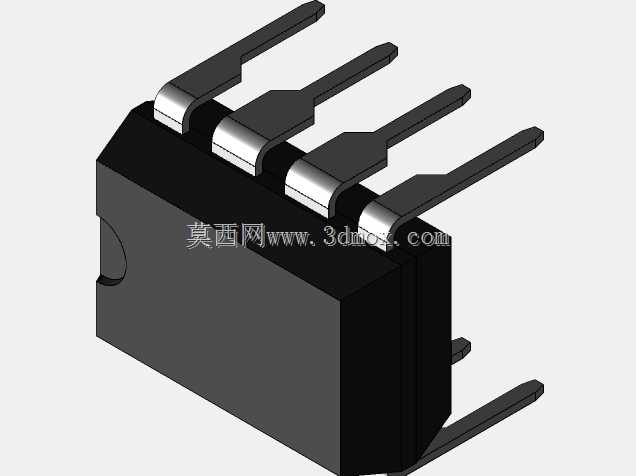

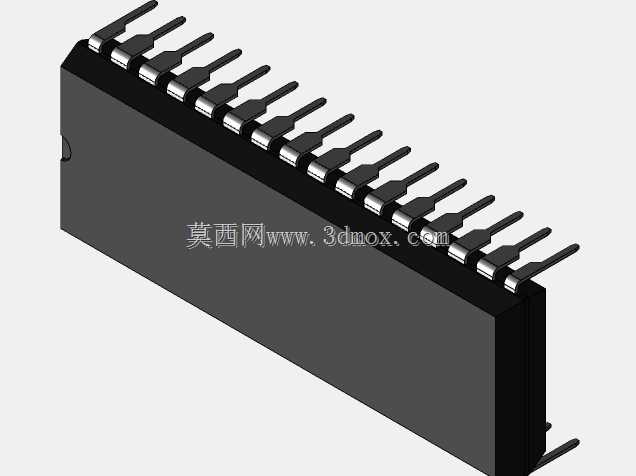

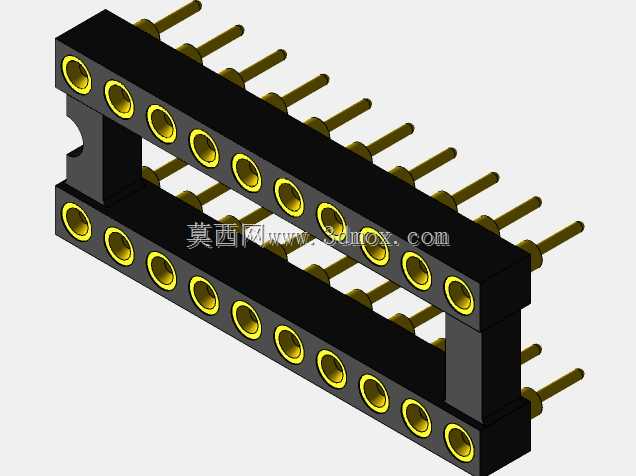

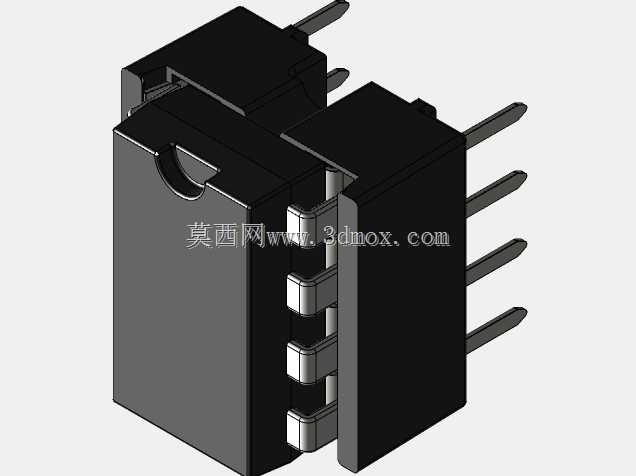

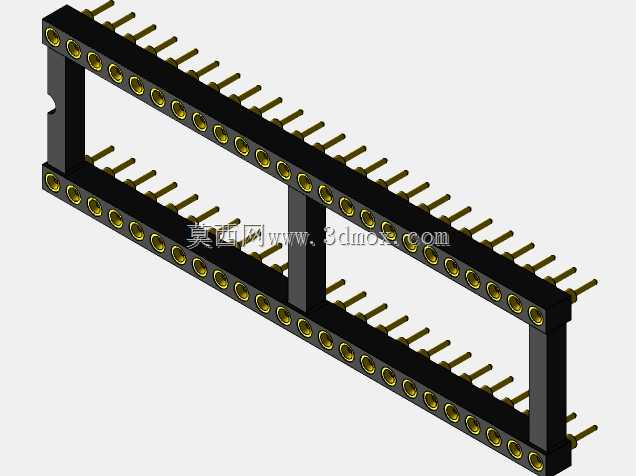

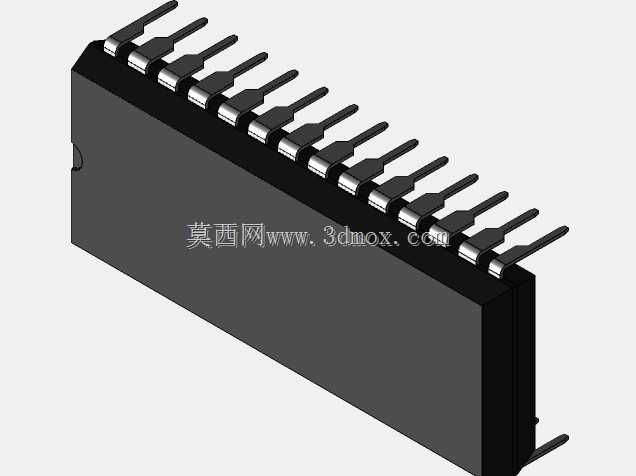

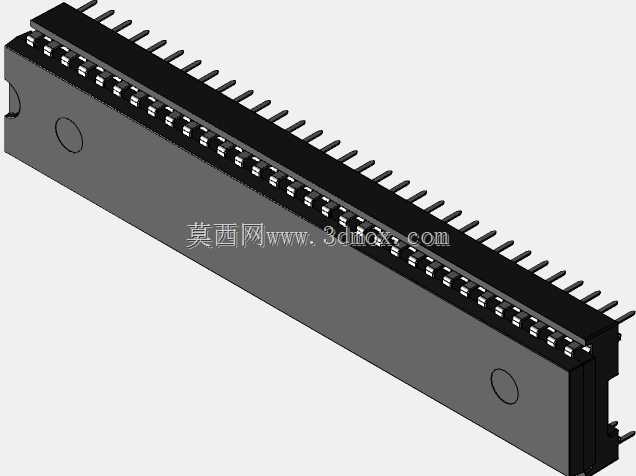

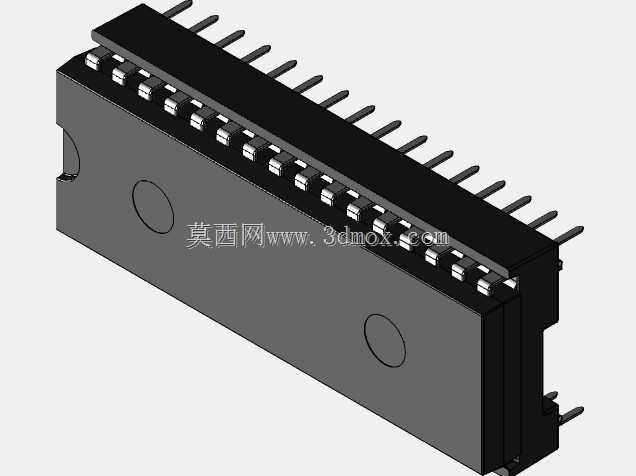

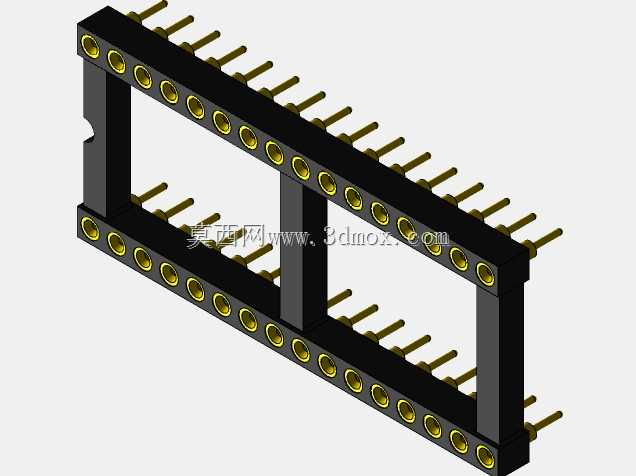

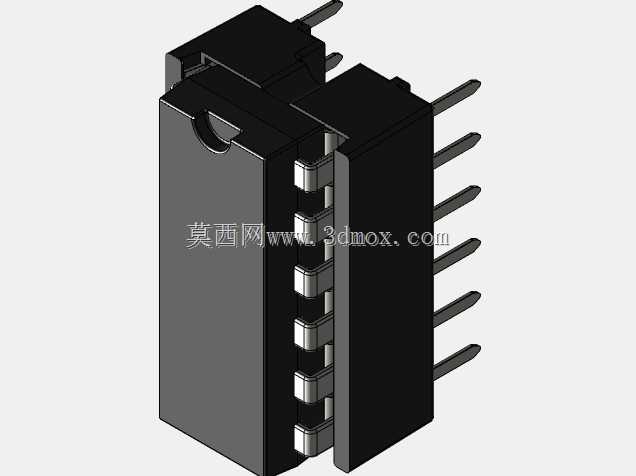

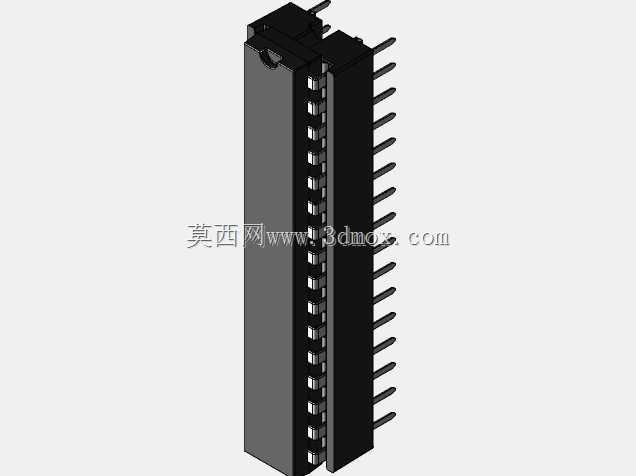

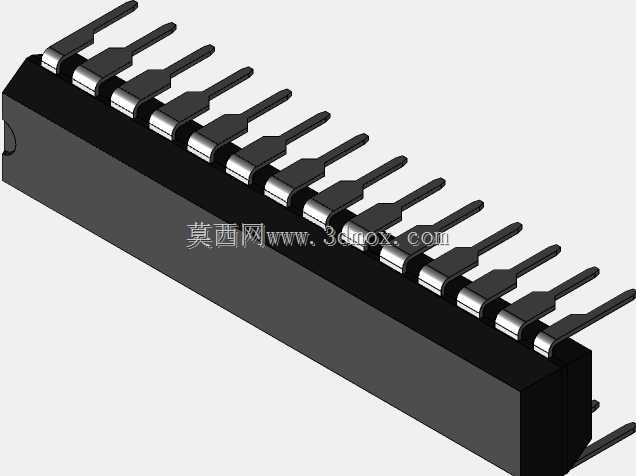

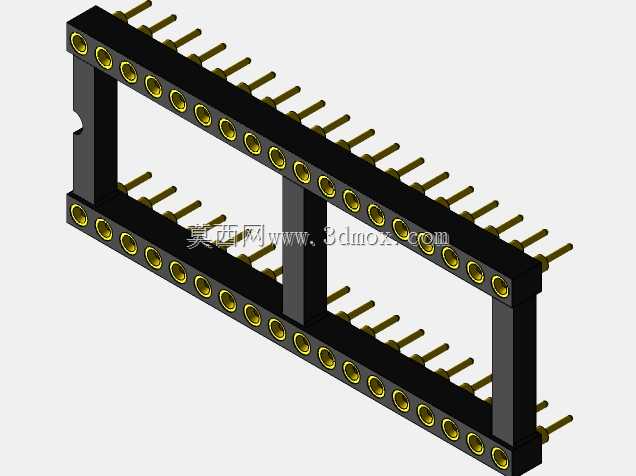

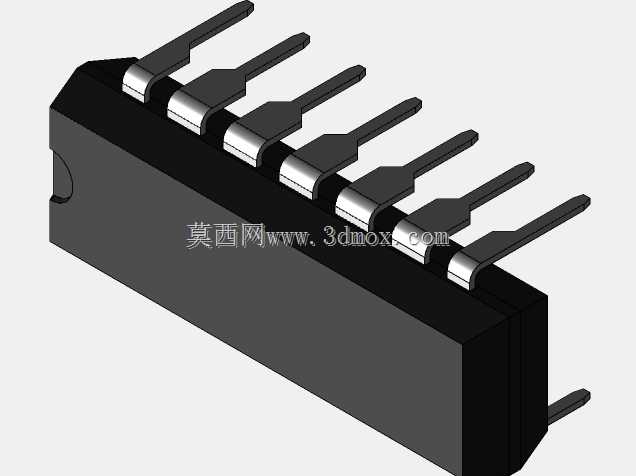

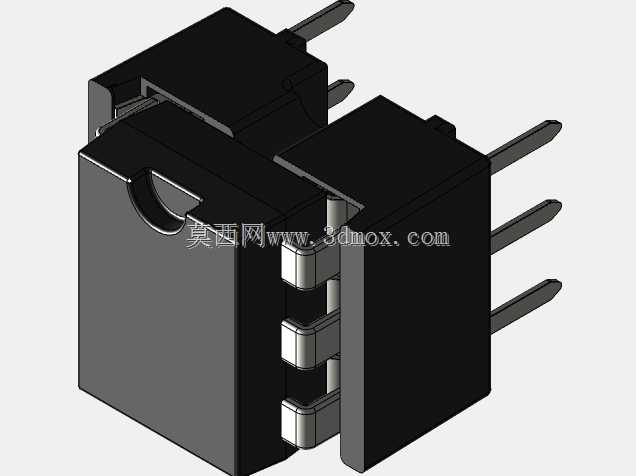

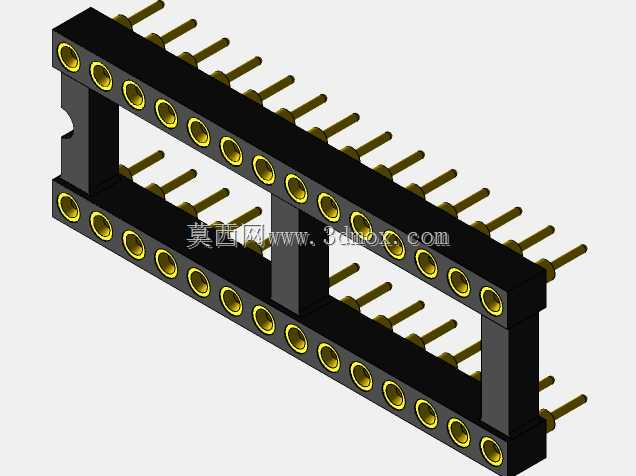

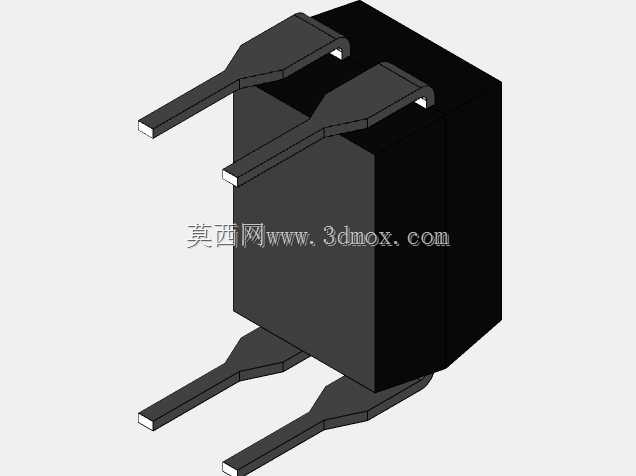

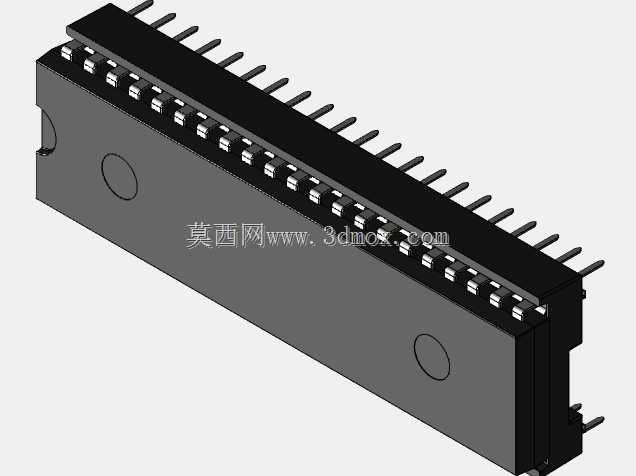

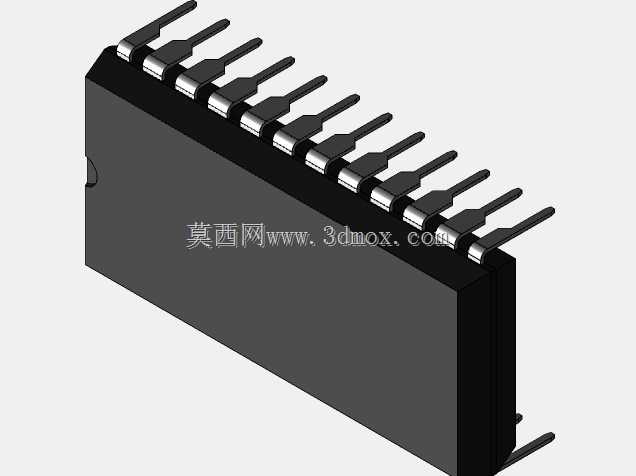

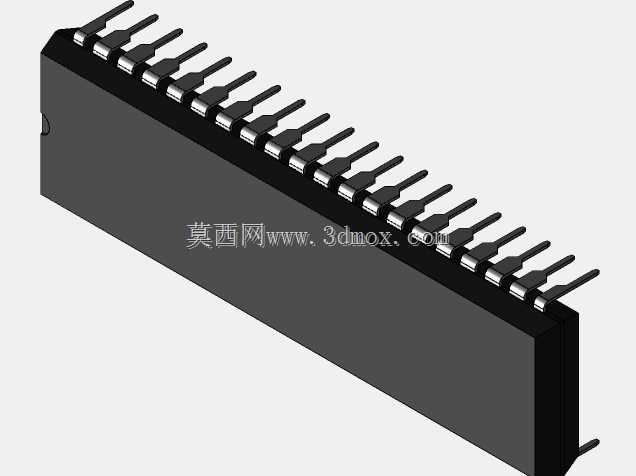

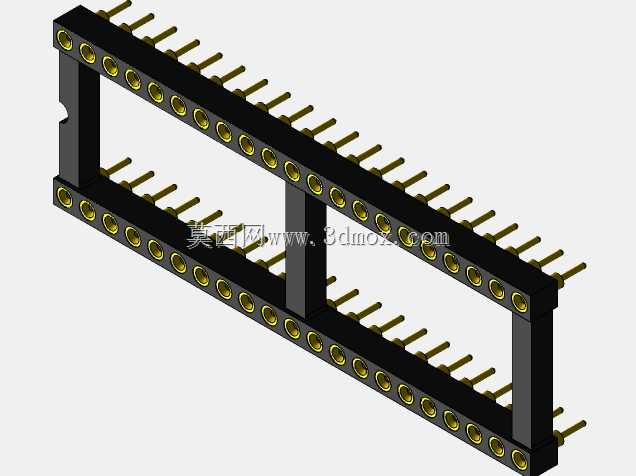

这款双列直插式带座集成电路封装结构,是电子装联领域应用极为广泛的板级连接组件,主要服务于消费电子、工业控制板卡、小型家电控制模块、教学实验电路等场景,既可以作为集成电路芯片的承载插座实现芯片的可拆换安装,也可直接作为带引脚的集成模块完成板级焊接固定。在实际电路装配场景中,这类结构解决了传统直插芯片直接焊接后难以拆换维修的痛点,当芯片出现故障或需要升级固件时,无需拆焊多枚引脚,仅需将芯片从插座中拔出更换即可,大幅降低了售后维修与样机调试的操作难度,尤其适合小批量多版本的控制板开发场景,能有效缩短研发迭代周期。从功能特性来看,该结构采用双侧对称排布的直插金属引脚,单侧引脚等距排列,引脚间距符合通用板级安装的标准规范,金属接触件采用弹性卡接结构,既能保证芯片引脚插入后的接触可靠性,降低接触电阻避免信号传输损耗,也能在多次插拔后保持足够的夹持力,避免出现接触松动、信号中断的问题。外部绝缘基座采用耐高温的工程塑料注塑成型,具备良好的介电绝缘性能,可隔绝相邻引脚之间的信号串扰,同时能够耐受波峰焊、回流焊过程中的高温冲击,不会在焊接过程中出现基座变形、引脚移位的问题。在设计思路上,这款结构优先兼顾了安装兼容性与使用可靠性,整体外形采用规整的长方体结构,两侧引脚向外平直伸出,引脚长度适配常规PCB板的通孔焊接深度,既不会因为引脚过长导致焊接后余锡过多造成相邻引脚短路,也不会因为引脚过短导致焊接强度不足。基座顶部设置有定位缺口,用于匹配集成电路芯片的定位标识,可避免芯片插反造成电路烧毁,同时基座的安装边界完全适配标准DIP封装的开孔尺寸,无需对PCB板的安装孔位做特殊调整,可直接替换同规格的传统直插插座。在安装适配层面,该结构的宽度、引脚间距、引脚排距均严格遵循行业通用的安装规范,PCB板设计时仅需按照标准尺寸预留通孔与安装空间即可,基座底部与PCB板面贴合的平面做了平整度处理,焊接后不会出现基座倾斜、引脚虚焊的问题,双侧引脚的共面度控制在合理公差范围内,可适配自动化插件机的批量装配要求,大幅提升规模化生产的装配效率。
- 上一篇:表面贴装型集成电路封装三维结构
- 下一篇:直插式铝电解电容三维结构设计
- 全部评论(0)
- 模板大小: 71.84 MB
- 售价:5金币
- 下载次数: 14
- 系统要求: STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGES,STEP / IGE
- 软件分类: 通用机械零部件
