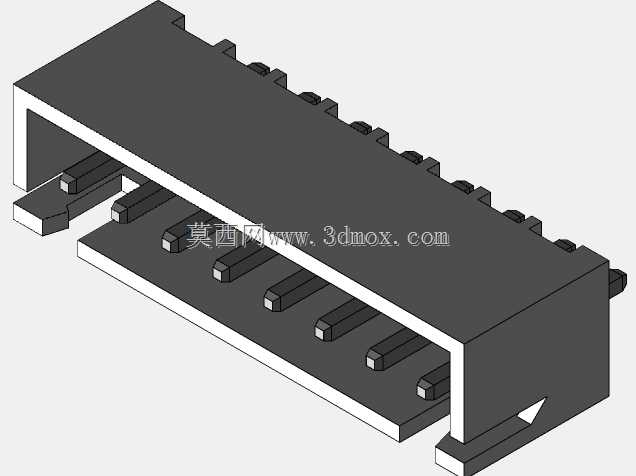

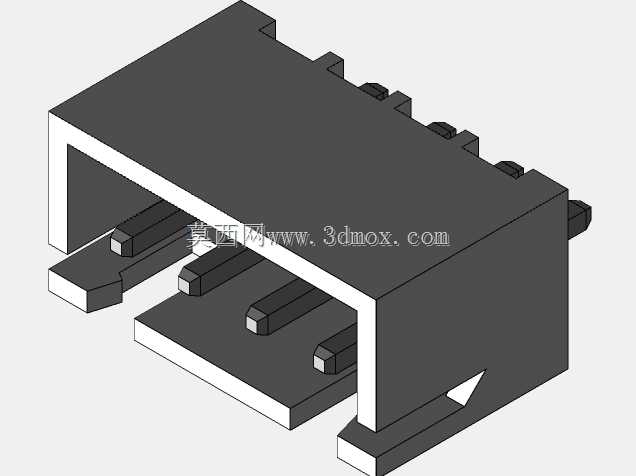

节距2.54垂直直角XH系列JST连接器

这款JST连接器属于XH系列针座类接插件，采用节距2.54mm的垂直直角结构设计，是电子电路连接场景中应用极为广泛的基础互联元件。在实际工业应用中，这类连接器主要承担PCB板与外部线束、不同功能模块之间的信号与小电流传输任务，常见于消费电子、工控控制板卡、小型家电、智能硬件、电源模块等产品的内部布线环节，能够在有限的安装空间内实现稳定的线路对接，大幅降低生产装配过程中的线束焊接工作量，同时提升后期设备维护时的线路拆装效率。

从功能特性来看，该款连接器采用带卡扣的防脱结构设计，公母端对接后侧边的锁扣结构可形成有效卡合，避免设备在运输、运行过程中受振动、拉扯影响出现接插松脱、接触不良的问题，保障电路连接的可靠性。针脚采用整齐的单排排布，单pin位的载流能力适配常规低压信号传输与小功率供电场景，接触端的导电结构经过优化，可降低接触电阻，减少长期通电后的温升问题，适配常规工业级工作温度范围。

在设计思路上，这款连接器充分兼顾了通用适配性与安装便利性，2.54mm的标准节距完全匹配行业通用的PCB板孔位设计规范，工程师在进行板卡设计时可直接套用标准封装库，无需额外定制孔位参数。垂直直角的结构形态能够让线束从平行于PCB板的方向引出，相比直插式连接器可大幅减少垂直方向的空间占用，尤其适合对设备内部竖向安装空间有严格限制的紧凑化产品设计场景。连接器本体采用耐高温、绝缘性能优异的工程塑料注塑成型，可耐受波峰焊、回流焊等常规PCB焊接工艺的高温环境，不会在焊接过程中出现形变、融化、针位偏移等问题。

从安装边界来看，该款连接器的本体外形规整，针脚伸出长度、本体宽度、侧边锁扣的突出尺寸都经过精准校核，安装时仅需在PCB板上预留对应单排针孔位置与本体贴合区域即可，侧边锁扣的活动空间预留量极小，不会额外占用过多板卡面积。对接端的导向结构可让公端线束插头快速对准，避免插反、针脚错位弯折的问题，即使是无经验的装配人员也能快速完成对接操作，有效降低生产线上的装配不良率。
