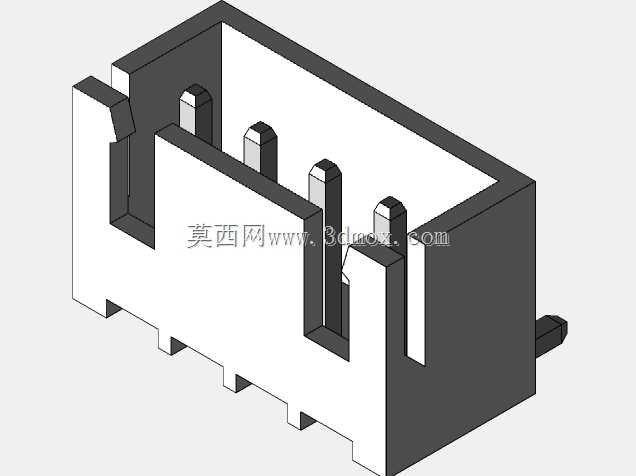

螺距2.54直角XH系列JST连接器

这款直角型板端连接器是电子电路互联场景中常用的基础互联元件，主要应用在消费电子、工业控制板卡、小型家电主控模块、嵌入式开发板等场景中，承担板载电路与外部线束的信号传输、小功率电力输送的连接作用，能够在有限的板上空间内实现可靠的线路对接，避免线束直接焊接在PCB板上带来的拆装不便、维修难度高的问题。该款连接器采用直角出线的结构设计，接插方向与PCB板面平行，相较于直插式连接器能够大幅降低板上整体高度，适配内部空间局促、对元件安装高度有严格限制的紧凑设备壳体，在智能家居控制模块、车载小型电子单元、便携检测仪器的板卡设计中，这类直角结构能够有效压缩设备整体厚度，给其他元件预留更多布局空间。产品采用2.54mm标准螺距设计，是电子行业通用的接插件间距规格，能够匹配同规格的线束端插头，引脚排布规整，每个引脚对应独立的接触腔，相邻引脚之间设置有绝缘隔离结构，能够避免相邻线路之间出现信号串扰、短路等问题，保障信号传输的稳定性。在设计思路上，这款连接器采用带定位卡扣的壳体结构，插座两端设置有防脱卡钩，与对应插头对接后能够实现锁止固定，在设备受到小幅振动、冲击的使用场景下，不会出现接插件松脱、接触不良的问题；壳体底部设置有规整的定位柱与焊脚，能够在PCB焊接过程中快速定位，避免波峰焊或者回流焊过程中元件出现偏移，保障焊接良率。安装边界方面，这款连接器的壳体宽度、引脚伸出长度都经过标准化设计，焊脚尺寸适配常规厚度的PCB板材，安装时仅需要在PCB上对应位置开设标准间距的焊盘与定位孔即可完成固定，不需要额外设计复杂的安装结构，连接器本体的外侧壁做了倒角处理，在装配过程中不会刮伤周边线材或者其他板上元件，直角弯折处的结构做了加强处理，长期使用不会出现壳体开裂的问题。接触端子采用弹性铜材作为基材，接触电阻低，导电性能稳定，能够承载常规小功率信号与低压电力传输需求，适配多数低压电子电路的互联要求。
