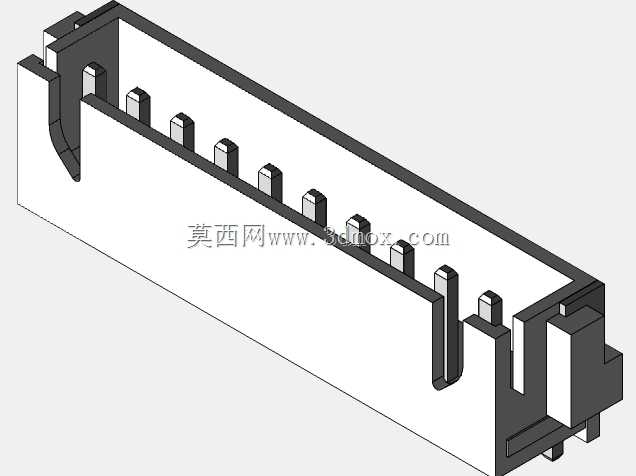

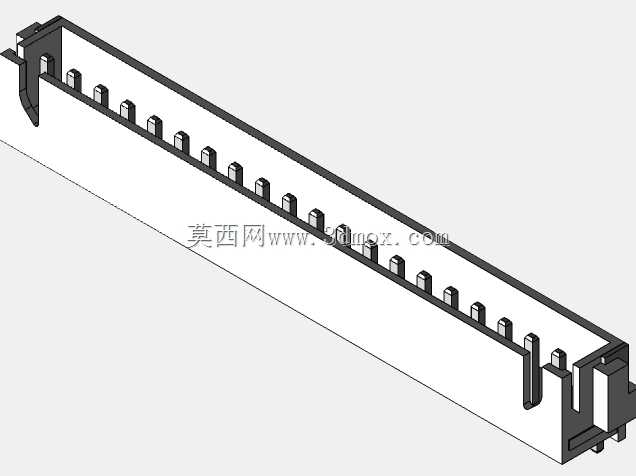

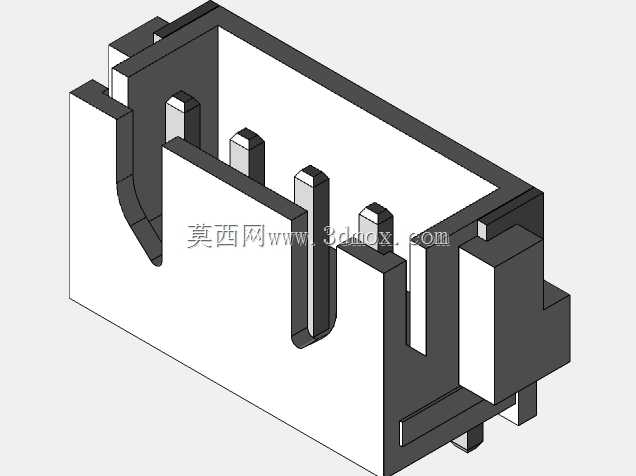

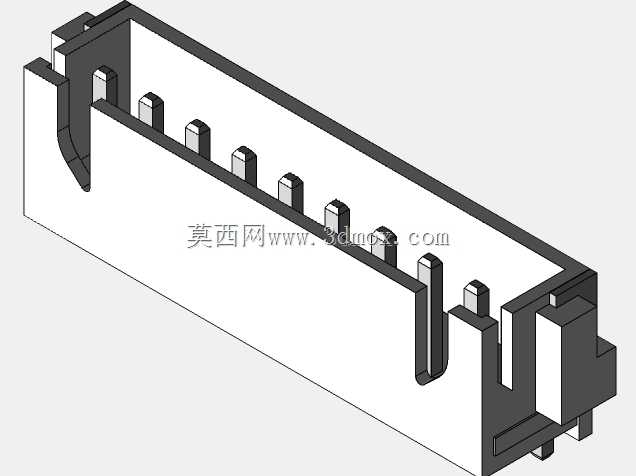

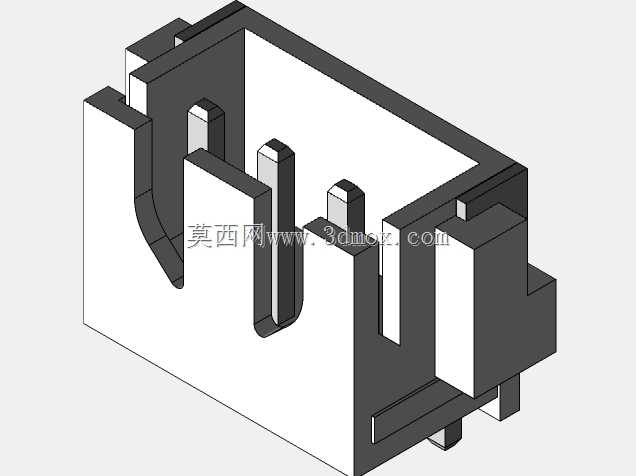

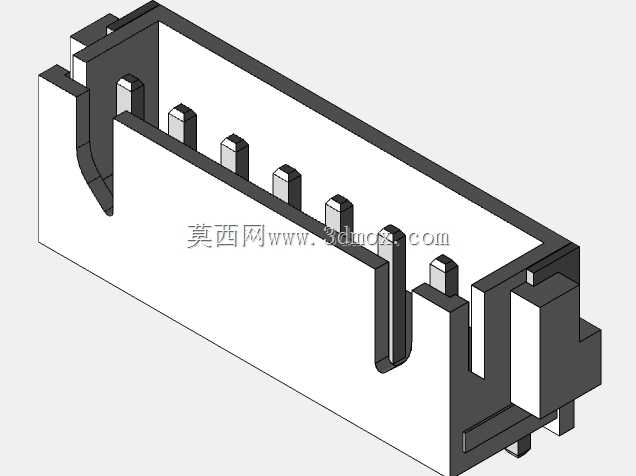

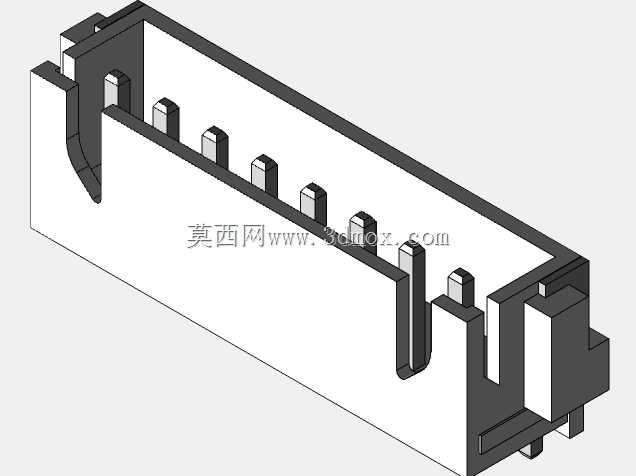

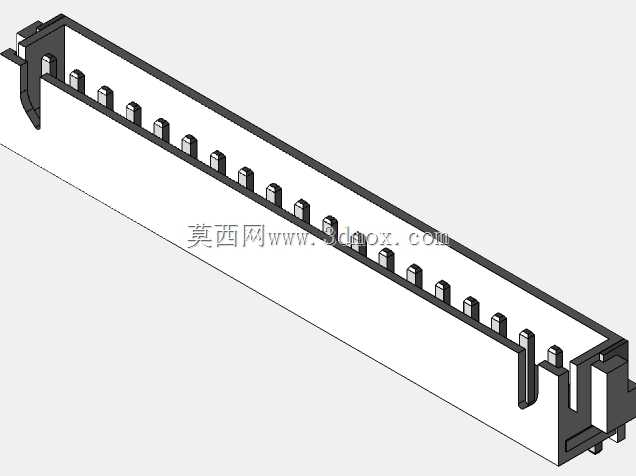

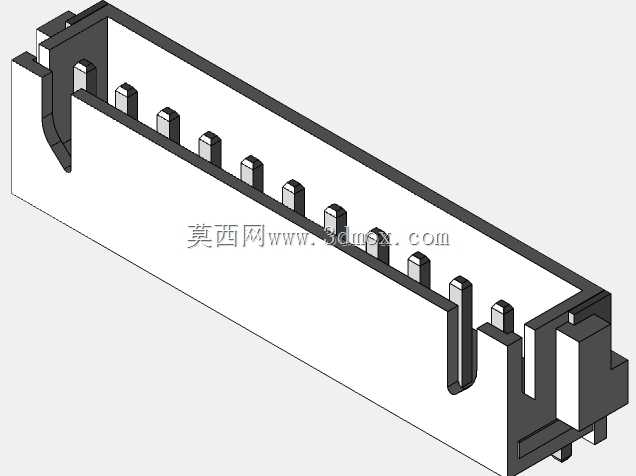

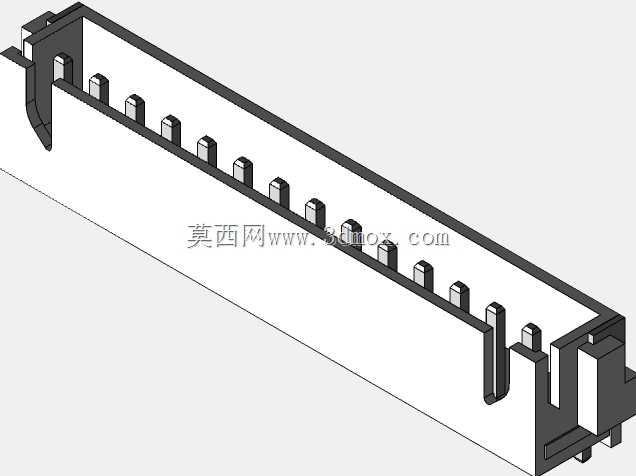

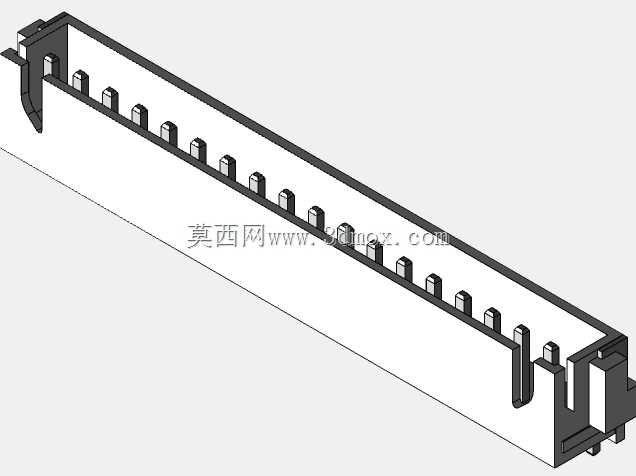

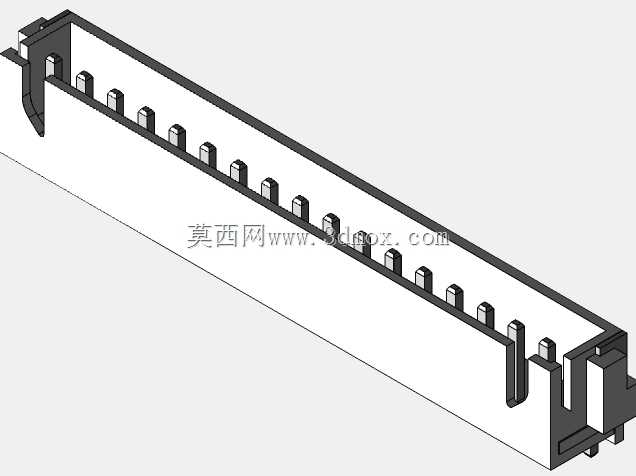

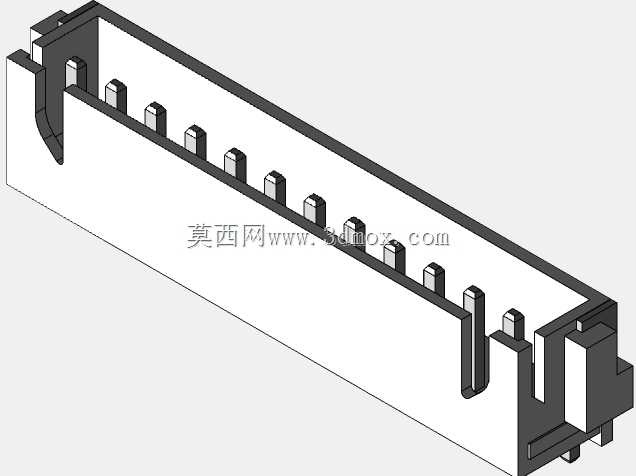

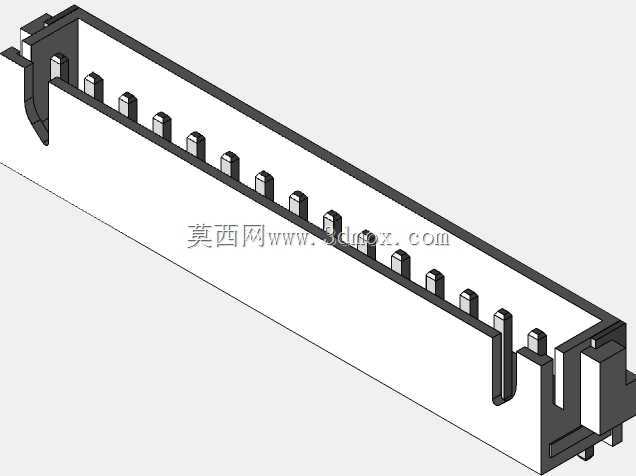

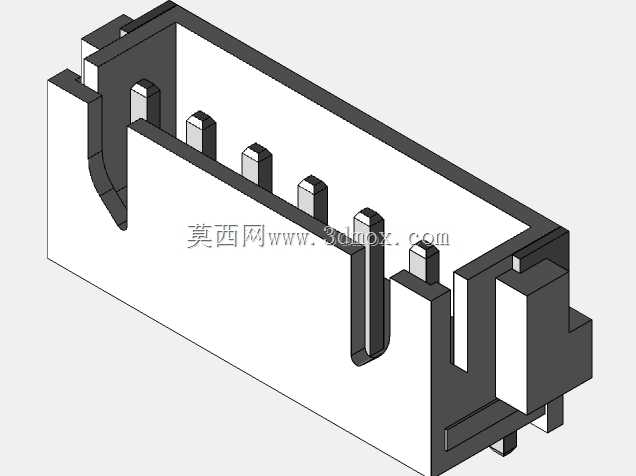

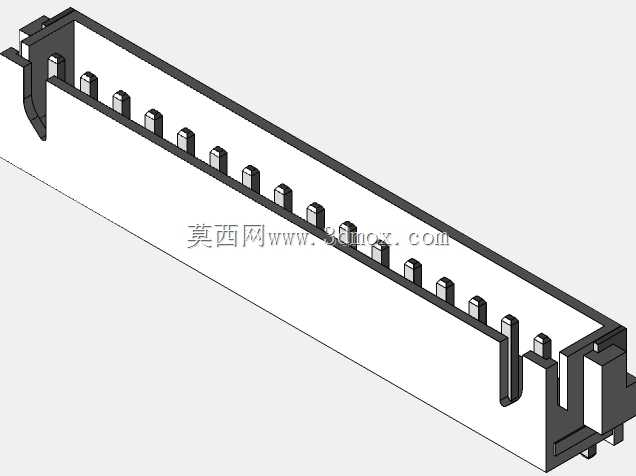

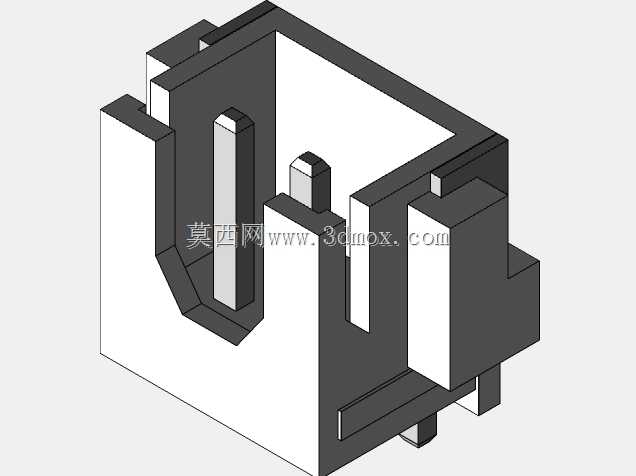

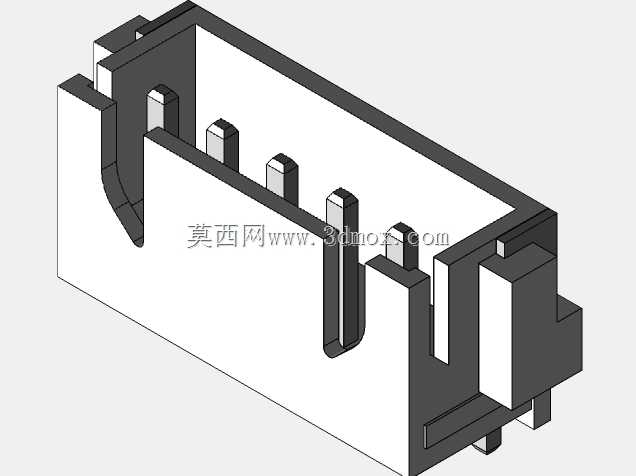

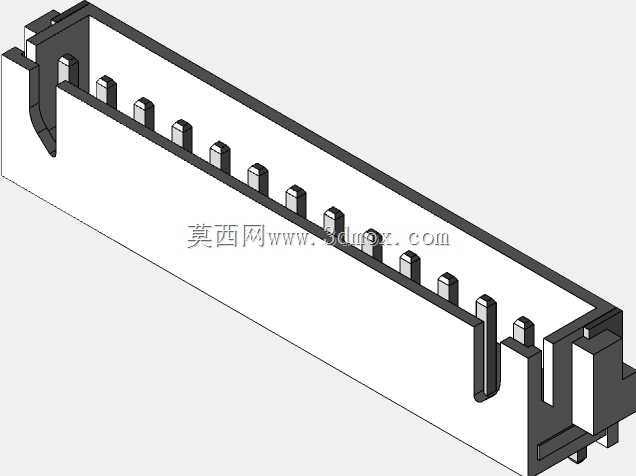

螺距2.54贴片直角XH系列JST连接器

这款贴片直角型连接器是电子电路互联场景中常用的基础互联元件，主要应用在消费电子、工业控制板卡、小型智能设备、家电主控模块等需要板端线对板信号或小电流传输的场景中，能够实现导线与PCB板之间的快速可靠连接，替代传统焊接导线的作业方式，大幅提升产线装配效率，同时降低虚焊、脱焊带来的售后故障概率。产品采用2.54mm标准螺距设计，适配行业通用的排线压接端子，单排引脚布局能够满足多数低速信号、小功率供电的传输需求，直角贴片的结构形式可以让线束从平行于PCB板的方向引出，有效降低整机内部的垂直空间占用，特别适合对厚度尺寸有严格要求的薄型电子设备内部布线使用。设计过程中充分考虑了SMT回流焊的工艺适配性，连接器本体的塑壳采用耐高温工程塑料材质，能够承受表面贴装工艺过程中的高温烘烤而不变形，金属接触端子采用铜合金基材镀锡处理，既保证了良好的导电接触性能，也提升了端子的抗锈蚀能力，多次插拔后仍能保持稳定的接触电阻。塑壳两端设计有带卡扣的固定结构，与对接的线束端插头插接后可以形成机械锁止，避免设备运输或使用过程中受震动冲击导致连接器松脱，提升连接的可靠性。安装边界方面，该连接器贴装后在PCB板上占用的横向长度随引脚数量适配，本体宽度仅为标准2.54mm接插件的通用尺寸，贴片焊盘的布局完全符合行业通用规范，不需要额外设计定制化的焊盘封装，工程师在进行PCB Layout时可以直接调用标准封装库，大幅缩短硬件开发周期。塑壳内部的端子定位槽设计有防呆结构，能够避免对接插头插反导致的引脚短路或接反问题，即使是无经验的装配人员也能快速完成正确插接，降低装配出错率。金属端子的插接力经过优化设计，既不会因为插拔力过大导致装配困难，也不会因为插拔力过小导致接触不良，在保证连接稳固的同时兼顾了后期维护拆卸的便利性，适合需要经常拆装维护的设备使用。
